Tip A

Tip B

Punjač za impulsno punjenje može se rabiti ako AC punjač nije dostupan.

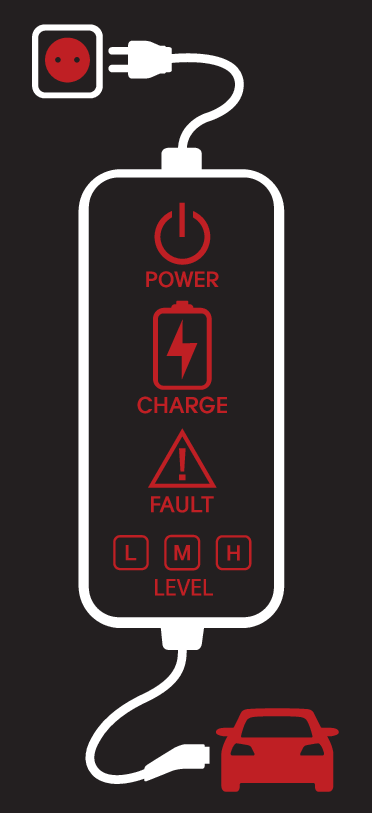

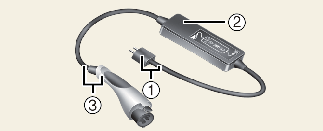

1. Utičnica i kabel

2. Upravljačka kutija (ICCB)

3. Konektor/kabel za punjenje

* : Ovisno o regiji, ovaj kabel možda neće biti isporučen s vašim vozilom.

1. ISKLJUČITE sve prekidače, prebacite se na P (parkiranje) i ISKLJUČITE vozilo.

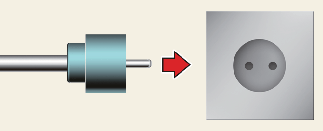

2. Spojite utikač na kućnu električnu utičnicu.



3. Indikator priključenja napajanja (zeleni) mora svijetliti u upravljačkoj kutiji.



4. Pritisnite papučicu kočnice i aktivirajte ručnu kočnicu.

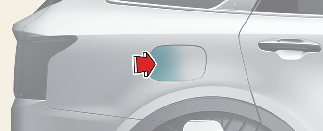

5. Vratašca utičnice punjača otvorite pritiskom na njihov stražnji srednji rub.



6. Provjerite ima li prašine na priključku za punjenje i na utičnici za punjenje.

7. Držite ručicu priključka za punjenje.

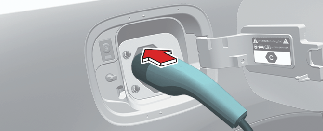

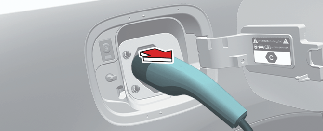

   Priključak na vozilu



   Zatim ga umetnite u utičnicu za punjenje, dok ne začujete „klik“. Ako nije u potpuno priključen, loš međusoban spoj utičnice i terminala za punjenje može uzrokovati požar.

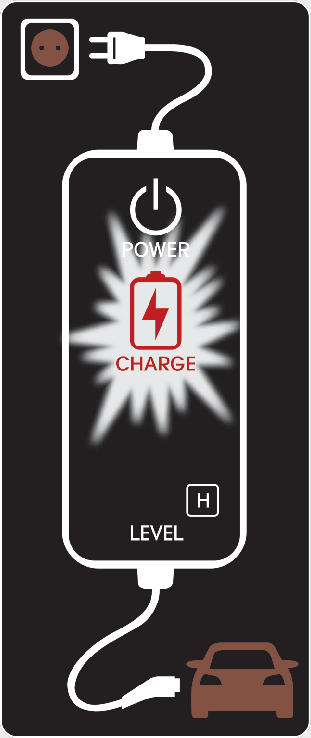

8. Punjenje započinje automatski i indikator punjenja treperi.



9. Indikator priključenja na visokonaponsku bateriju, na ploči s instrumentima, mora svijetliti.



   Punjenje se ne odvija kad je indikatorska lampica punjenja (OFF) ISKLJUČENA. Kad priključak za punjenje nije pravilno spojen, ponovno spojite kabel za punjenje kako biste ponovno punili.



   NAPOMENA

   • Punjenje je u tijeku samo dok je birač mjenjača u položaju P (parkiranje). Moguće je punjenje akumulatora s tipkom ENGINE START/STOP u položaju ACC. Međutim, time bi se mogao isprazniti akumulator od 12 V. Stoga, ako je moguće, napunite bateriju s tipkom ENGINE START/STOP u položaju za ISKLJUČENO (OFF).

   • Pomicanjem birača mjenjača iz P (parkiranje) u R (nazad)/N (neutralno)/D (vožnja) zaustavlja se proces punjenja. Za ponovno pokretanje procesa punjenja, pomaknite birač mjenjača na P (parkiranje), pritisnite tipku ENGINE START/STOP u položaj za ISKLJUČENO (OFF) i odspojite kabel za punjenje. Zatim priključite napojni kabel i ponovo pokrenite punjenje.

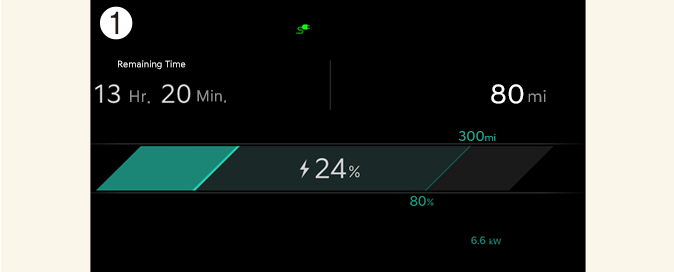

10. Nakon početka punjenja, predviđeno vrijeme punjenja prikazuje se na instrument ploči oko 1 minute. Pokazuje se i kad su vozačeva vrata otvorena tijekom punjenja. Kad se postavi redovno punjenje, procjena trajanja punjenja pokazuje se kao „--“.



1. ISKLJUČITE sve prekidače, prebacite se na P (parkiranje) i ISKLJUČITE vozilo.

2. Spojite utikač na kućnu električnu utičnicu.



3. Provjerite svijetli li lampica napajanja (zelena) na upravljačkoj kutiji.



4. Pritisnite papučicu kočnice i aktivirajte ručnu kočnicu.

5. Vratašca utičnice punjača otvorite pritiskom na njihov stražnji srednji rub.



6. Provjerite ima li prašine na priključku za punjenje i na utičnici za punjenje.

7. Držite ručicu priključka za punjenje.




   Zatim ga umetnite u utičnicu za punjenje, dok ne začujete „klik“. Ako nije u potpuno priključen, loš međusoban spoj utičnice i terminala za punjenje može uzrokovati požar.

8. Punjenje započinje automatski (zasvijetli svjetlo punjenja)



9. Indikator priključenja na visokonaponsku bateriju, na ploči s instrumentima, mora svijetliti.



   Punjenje se ne odvija kad je indikatorska lampica punjenja (OFF) ISKLJUČENA. Kad priključak za punjenje nije pravilno spojen, ponovno spojite kabel za punjenje kako biste ponovno punili.



   NAPOMENA

   • Punjenje je u tijeku samo dok je birač mjenjača u položaju P (parkiranje). Moguće je punjenje akumulatora s tipkom ENGINE START/STOP u položaju ACC. Međutim, time bi se mogao isprazniti akumulator od 12 V. Stoga, ako je moguće, napunite bateriju s tipkom ENGINE START/STOP u položaju za ISKLJUČENO (OFF).

   • Pomicanjem birača mjenjača iz P (parkiranje) u R (nazad)/N (neutralno)/D (vožnja) zaustavlja se proces punjenja. Za ponovno pokretanje procesa punjenja, pomaknite birač mjenjača na P (parkiranje), pritisnite tipku ENGINE START/STOP u položaj za ISKLJUČENO (OFF) i odspojite kabel za punjenje. Zatim priključite napojni kabel i ponovo pokrenite punjenje.

10. Nakon početka punjenja, predviđeno vrijeme punjenja prikazuje se na instrument ploči oko 1 minute. Pokazuje se i kad su vozačeva vrata otvorena tijekom punjenja. Kad se postavi redovno punjenje, procjena trajanja punjenja pokazuje se kao „--“.



    NAPOMENA

    Ako priključak za punjenje i ulaz za punjenje nisu pravilno spojeni, priključak može pasti ili vibrirati. U tom slučaju, uhvatite ručku priključka za punjenje i gurnite ga do kraja.



Preporučamo da se kabel punjača za impulsno punjenje stavi u kutiju za čuvanje nakon uporabe.

1. Prije nego što odspojite priključak za punjenje, provjerite jesu li vratašca otključana. Kada su vratašca zaključana, sustav zaključavanja priključka za punjenje neće dopustiti odspajanje. Kako biste spriječili krađu kabela za punjenje, konektor za punjenje ne može se odvojiti od utičnice kada su vrata zaključana. Međutim, ako je vozilo u AUTO modusu konektora za punjenje, konektor za punjenje automatski se otključava s ulaza kada je punjenje završeno.



   NAPOMENA

   Kako biste odspojili konektor za punjenje, otključajte vrata da biste otvorili sustav zaključavanja konektora za punjenje. U suprotnom, konektor za punjenje i ulaz za punjenje vozila mogu se oštetiti.

2. Držite ručicu konektora za punjenje i izvucite ga.



3. Pazite da zatvorite vrata za punjenje na siguran način.

4. Odspojite utikač iz kućne električne utičnice. Ne povlačite kabel kad odspajate utikač.



5. Zatvorite zaštitni poklopac priključka za punjenje tako da strani materijal ne može ući u terminal.

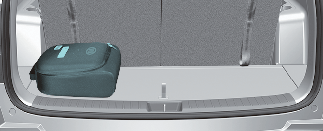

6. Stavite kabel za punjenje u pretinac za kabel kako biste ga zaštitili.

• Koristite prenosivi kabel za punjenje kojeg je potvrdila Kia. .

• Ne pokušavajte popraviti, rastaviti ili prilagoditi kabel prijenosnog punjača.

• Ne upotrebljavajte produžni kabel ili adapter.

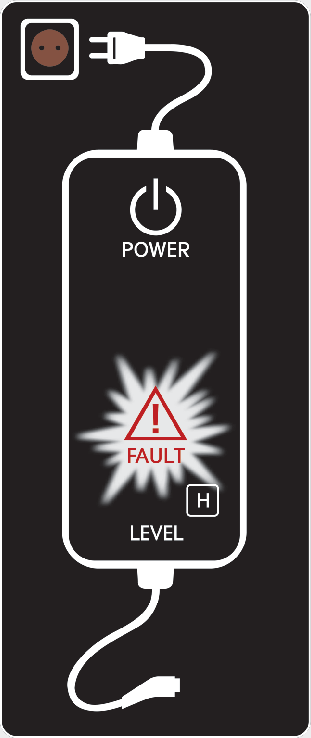

• Odmah prestanite s uporabom ako se pojavi svjetlo upozorenja na kvar.

• Ne dodirujte utikač i kontektor za punjenje mokrom rukom.

• Ne dodirujte priključni dio konektora za punjenje AC napajanja i AC utičnicu za punjenje strujom na vozilu.

• Ne spajajte priključak za punjenje na napon koji nije u skladu s propisima.

• Nemojte upotrebljavati kabel prijenosnog punjača ako je istrošen, oštećene izolacije ili ako postoji bilo kakva vrsta oštećenja na prijenosnom punjaču.

• Ako su ICCB kućište i AC priključak za punjenje oštećeni, popucali ili su žice na bilo koji način izložene, nemojte upotrebljavati prijenosni punjač.

• Ne dopustite djeci da rade s prijenosnim punjačem ili ga dodiruju.

• Ne dozvolite da u upravljačku kutiju uđe voda.

• AC priključak za punjenje ili terminal na utikaču ne smiju na sebi imati stranih tvari.

• Nemojte stajati na kabel ili žicu. Ne povlačite kabel ili žicu i nemojte ih uvijati ili presavijati.

• Nemojte puniti kada grmi.

• Nemojte ispuštati upravljačku kutiju ni stavljati teški predmet na upravljačku kutiju.

• Tijekom punjenja nemojte stavljati predmet koji može stvarati visoke temperature u blizinu punjača.

• Punjenje s istrošenom ili oštećenom kućnom električnom utičnicom može dovesti do opasnosti od strujnog udara. Ako sumnjate u stanje kućne električne utičnice, neka je pregleda ovlašteni električar.

• Prestanite odmah upotrebljavati kabel prijenosnog punjača ako se kućanska električna utičnica ili bilo koji dio pregrije ili ako primijetite mirise izgaranja.

Ako ne možete napuniti visokonaponski akumulator nakon spajanja punjača, provjerite sljedeće:

1. Provjerite postavku punjenja za vozilo.

   (npr. kad je postavljeno zakazano punjenje, punjenje ne započinje odmah kad je spojen AC punjač ili prijenosni punjač).

2. Provjerite radni status AC punjača, prijenosnog punjača.

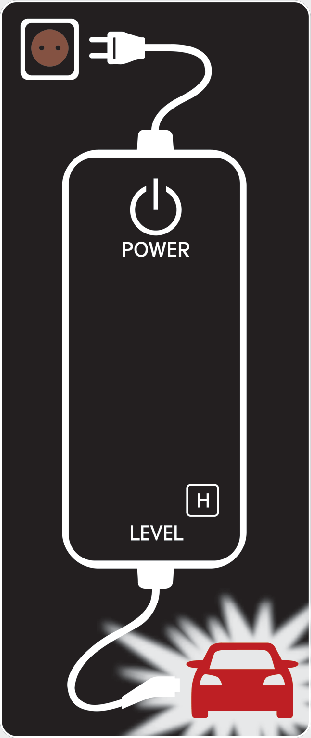

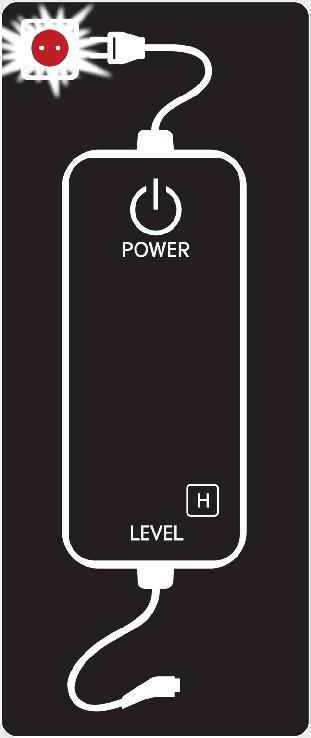

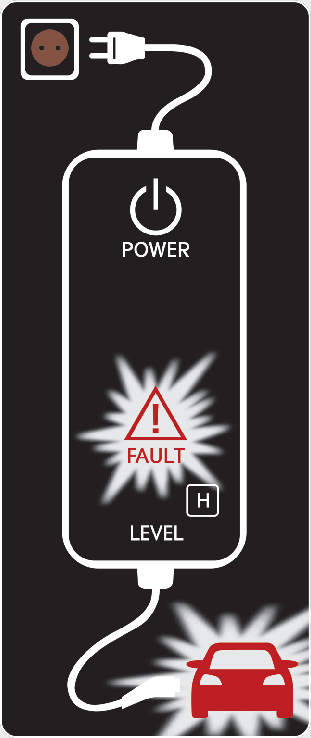

   (Status prijenosnog punjača)

   * Stvarna metoda za prikaz stanja punjenja može se razlikovati u skladu s proizvođačem punjača.

3. Kada se vozilo ne puni i na klasteru s instrumentima se pojavi poruka upozorenja, provjerite odgovarajuću poruku.

4. Ako je vozilo pravilno napunjeno kada se napuni drugim punjačem koji normalno radi, obratite se proizvođaču punjača.

5. Ako se vozilo ne puni kad se puni drugim punjačem koji normalno radi, preporučujemo da se za pregled obratite ovlaštenom servisu/servisnom partneru tvrtke Kia.
