Opis osigurača / relejne ploče
Unutar poklopaca ploče osigurača / releja možete pronaći naljepnicu osigurača / releja koja opisuje naziv i snagu osigurača / releja.
Možda nisu svi opisi ploča s osiguračima u ovom priručniku primjenjivi na vaše vozilo. Točni su u vrijeme tiskanja. Kada pregledavate ploču osigurača u svom vozilu, pogledajte naljepnicu ploče osigurača.

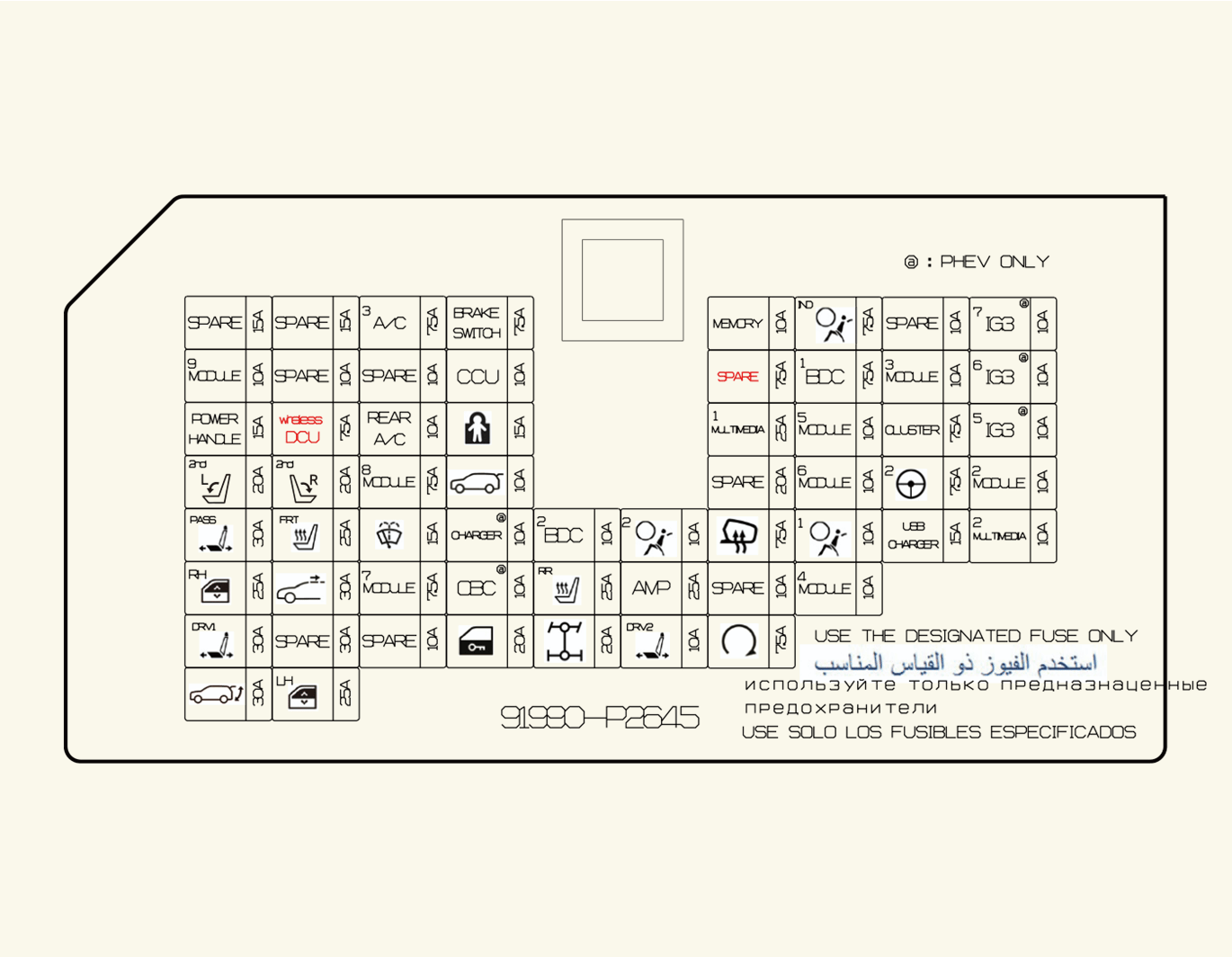

Ploča osigurača na strani vozača
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|---|
|
A/C3 |
 |
7,5 A |
MTC (ručna regulacija temperature), DATC (dvostruka automatska regulacija temperature), ERJB (PTC relej grijača 2) |
|
BRAKE SWITCH |
 |
7,5 A |
BDC (upravljač domene karoserije), prekidač stop svjetla |
|
MEMORY |
 |
10A |
Ploča s instrumentima, uređaj svjetla za ugođaj, lijevo/desno svjetlo za ugođaj, BDC (kontroler karoserijskih potrošača), ugrađena kamera, projiciran zaslonski prikaz (HUD), MTC (ručna kontrola temperature), DATC (dvostruka automatska kontrola temperature), napredni sustav pomoći vozaču – elektronička kontrola parkiranja (ADAS PRK ECU), prekidač stražnje klimatizacije |
|
A/BAG IND |
 |
7,5 A |
Konzola iznad glave |
|
MODULE9 |
 |
10A |
OBD (dijagnostika u vozilu), elektromagnet ključa, prekidač u opasnosti, multifunkcijski prekidač, senzor kiše, senzor sirene ultrazvučne zaštite od provale (UIP), glavni prekidač električnih prozora, prekidač vozačeve vanjske ručke, prekidač suvozačeve vanjske ručke, prekidač putničkih vanjskih ručki, uređaj električnih vrata prtljažnika, uređaj električnih sjedala u prvom redu |
|
IG3 7 |
 |
10A |
CDM (modul poklopca utičnice punjača) – PHEV (hibridno vozilo s utičnicom) |
|
CCU |
 |
10A |
CCU (centralna komunikacijska jedinica) |
|
BDC1 |
 |
7,5 A |
BDC (upravljač domene karoserije) |
|
MODULE3 |
 |
10A |
CCU (središnja komunikacijska jedinica), DCU (jedinica za povezivanje podataka), prekidač stop svjetla |
|
IG3 6 |
 |
10A |
DATC (dvostruka automatska kontrola temperature), CCNC (digitalna dodatna ploča s instrumentima) – PHEV (hibridno vozilo s utičnicom) |
|
POWER HANDLE |
 |
15A |
Nagibna-Tele jedinica |
|
wireless DCU |
 |
7,5 A |
DCU (uređaj za podatkovno povezivanje) |
|
REAR A/C |
 |
10A |
Prekidač stražnjeg klima uređaja, motor ventilatora stražnjeg klima uređaja |
|
CHILD LOCK |
 |
15A |
Brava za djecu stražnjih vrata LH/RH |
|
MULTI MEDIA1 |
 |
25A |
CCNC (digitalna dodatna ploča s instrumentima) |
|
MODULE5 |
 |
10A |
Bežični punjač, OBD (dijagnostika u vozilu), MTC (ručna kontrola temperature), DATC (dvostruka automatska kontrola temperature), ECM/DCM retrovizor, ugrađena kamera, CCNC (digitalna dodatna ploča s instrumentima), uređaj električnih sjedala u prvom redu, pojačalo, HLLD (uređaj za izravnanje prednjih svjetala) |
|
CLUSTER |
 |
7,5 A |
Klaster, HUD (zaslon u razini glave) |
|
IG3 5 |
 |
10A |
CCU (središnji komunikacijski uređaj) – PHEV (hibridno vozilo s utičnicom) |
|
2nd ROW SEAT FOLDING LH |
 |
20A |
Pokretač preklapanja 2. sjedala LH |
|
2nd ROW SEAT FOLDING RH |
 |
20A |
Pokretač preklapanja 2. sjedala RH |
|
MODULE8 |
 |
7,5 A |
P_LBM (modul parkirne litijske baterije) |
|
T/GATE OPEN |
 |
10A |
Zasun vrata prtljažnika |
|
MODULE6 |
 |
7,5 A |
Višenamjenski prekidač, glavni prekidač prozora |
|
MDPS2 |
 |
7,5 A |
Jedinica MDPS (servo upravljač) * MDPS (servo upravljač) isto je što i EPS (električni servo upravljač). |
|
MODULE2 |
 |
10A |
CCNC (povezani automobilski navigacijski kokpit) tipkovnica, BDC (upravljač domene karoserije), CCU (Centralna komunikacijska jedinica), USB punjač, ugrađena jedinica kamere, CCNC (povezani automobilski navigacijski kokpit), MTC, DCU (jedinica za povezivanje podataka), konzola iznad glave, pojačalo, ADAS parkirna jedinica |
|
P/SEAT PASS |
 |
30A |
Motor električnog sjedala suvozača |
|
S/HEATER FRT |
 |
25A |
Grijanje/ventilacija sjedala 1. reda LH/RH |
|
WASHER |
 |
15A |
Višefunkcijski prekidač |
|
CHARGER |
|
10A |
CDM (modul poklopca utičnice punjača), ulaz pokretača (ACTR) – PHEV (hibridno vozilo s utičnicom) |
|
BDC2 |
 |
10A |
BDC (upravljač domene karoserije), prekidač na vanjskoj ručki vozača, prekidač na vanjskoj ručki suvozača, poluga bankomata, jedinica/senzor digitalnog ključa 2.0 |
|
A/BAG2 |
 |
10A |
Upravljačka jedinica zračnog jastuka |
|
HEATED MIRROR |
 |
7,5 A |
Vanjsko ogledalo grijano LH/RH |
|
A/BAG1 |
 |
10A |
Upravljačka jedinica zračnog jastuka |
|
USB CHARGER |
 |
15A |
USB punjač za prtljagu L/D, USB punjač za 1. sjedalo LH/RH |
|
MULTI MEDAI2 |
 |
10A |
Ne upotrebljava se |
|
P/WINDOW RH |
 |
25A |
Motor podizača prozora RH |
|
SUNROOF |
 |
40 A |
Motor panoramskog krovnog prozora |
|
MODULE7 |
|
7,5 A |
BDC (upravljač domene karoserije) |
|
OBC |
 |
10A |
OBC (punjač u vozilu) – PHEV (hibridno vozilo s utičnicom) |
|
S/HEATER RR |
 |
15A |
2. grijač sjedala LH/RH |
|
AMP |
 |
25A |
Pojačalo |
|
MODULE4 |
 |
10A |
Prednja kamera, uređaj za prilagodbu položaja upravljača, prekidač na rukohvatu, pogonski uređaj napredne pomoći vozaču, stražnji kutni radar lijevi/desni, 4WD ECU (elektronička kontrola pogona na sva četiri kotača), DCU (kontrolni uređaj za doziranje), prekidač na konzoli, parkirni uređaj napredne pomoći vozaču, prednji radar, prednji kutni radar lijevi/desni |
|
P/SEAT DRV1 |
 |
30A |
Motor električnog sjedala vozača |
|
DR LOCK |
 |
20A |
Zaključavanje/otključavanje svih vrata |
|
4WD |
 |
20A |
4WD ECU |
|
P/SEAT DRV2 |
 |
30A |
Motor električnog sjedala vozača |
|
START |
 |
10A |
BDC (kontroler karoserijskih potrošača), prekidač pokretanja |
|
POWER TAILGATE |
|
15A |
Jedinica električnih stražnjih vrata |
|
P/WINDOW LH |
 |
25A |
Motor podizača prozora LH |

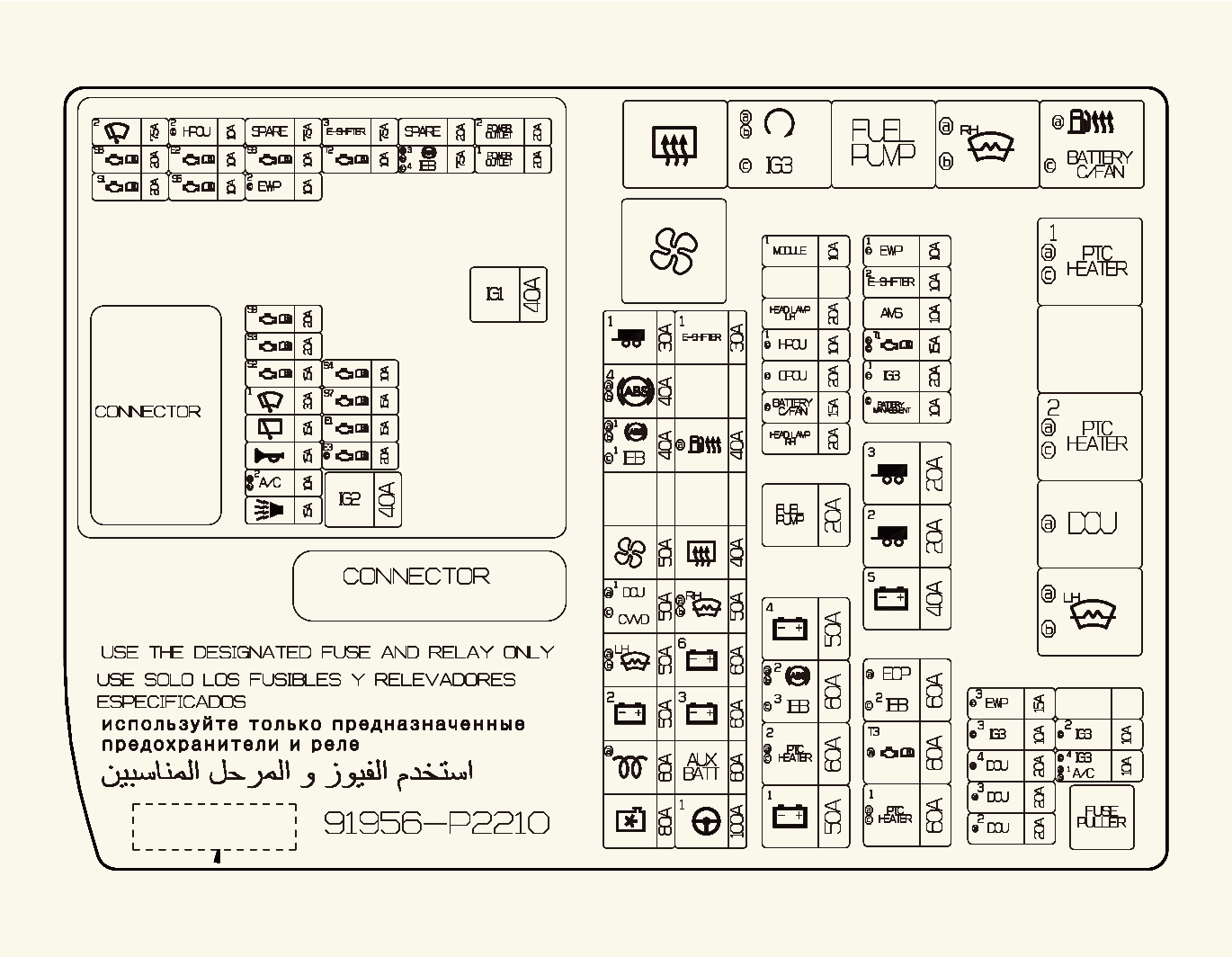

Ploča osigurača u motornom prostoru
Možda nisu svi opisi ploča s osiguračima u ovom priručniku primjenjivi na vaše vozilo. Točni su u vrijeme tiskanja. Pri pregledavanju ploče s osiguračima u vozilu, pogledajte shemu njihova rasporeda s unutarnje strane pokrova ploče. Dijagram pokazuje informacije specifične za vozilo.
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|---|
|
COOLING FAN |
 |
80 A 100 A |
Motor rashladnog ventilatora 80 A (600 W), motor rashladnog ventilatora 100 A (715 W) |
|
GCU |
 |
60 A |
Ne upotrebljava se |
|
B+2 |
 |
50 A |
PDC (upravljač domene napajanja) |
|
W/S Heated Glass LH |
 |
50 A |
Ne upotrebljava se |
|
CVVD |
 |
50 A |
CVVD |
|
BLOWER |
 |
50 A |
Relej puhala |
|
IEB1 |
|
40 A |
IEB jedinica |
|
ABS4 |
 |
40 A |
Ne upotrebljava se |
|
TRAILER1 |
 |
30 A |
Modul prikolice |
|
MDPS1 |
 |
100 A |
Jedinica MDPS (servo upravljač) * MDPS (servo upravljač) isto je što i EPS (električni servo upravljač). |
|
AUX BATT |
 |
60 A |
Prekidač stražnjeg klima uređaja, motor ventilatora stražnjeg klima uređaja |
|
B+3 |
 |
60 A |
PDC (upravljač domene napajanja) |
|
B+6 |
 |
60 A |
PCB blok |
|
W/S Heated Glass RH |
 |
50 A |
Ne upotrebljava se |
|
REAR HEATED |
 |
40 A |
Relej grijanja stražnjeg stakla |
|
FUEL HEATER |
 |
40 A |
Ne upotrebljava se |
|
E-SHIFTER1 |
 |
30 A |
SCU (upravljačka jedinica Shift by Wire) |
|
B+1 |
 |
50 A |
PDC (upravljač domene napajanja) |
|
PTC HEATER2 |
 |
60 A |
[D2.2] PTC relej grijača2 |
|
IEB3 |
 |
60A |
IEB jedinica |
|
B+4 |
 |
50 A |
PDC (upravljač domene napajanja) |
|
FUEL PUMP |
 |
20 A |
Relej pumpe za gorivo |
|
HEAD LAMP RH |
 |
20 A |
PREDNJE SVJETLO RH |
|
BATTERY C/FAN |
 |
15 A |
Ventilator za hlađenje akumulatora |
|
OPCU |
 |
20 A |
OPCU (kontrolni uređaj uljne pumpe) |
|
HPCU |
 |
10A |
HPCU |
|
HEAD LAMP LH |
 |
20 A |
PREDNJE SVJETLO LH |
|
MODULE1 |
 |
10A |
Sirena ultrazvučne zaštite od provale (UIP) |
|
PTC HEATER1 |
 |
60A |
PTC relej grijača1 |
|
TCU3 |
 |
60 A |
Ne upotrebljava se |
|
IEB2 |
|
60A |
IEB jedinica |
|
B+5 |
 |
40 A |
PDC (upravljač domene napajanja) |
|
TRAILER2 |
 |
20 A |
Modul prikolice |
|
TRAILER3 |
 |
20 A |
Modul prikolice |
|
BMS |
 |
10 A |
BMS (sustav upravljanja baterijama) |
|
IG3 1 |
 |
20A |
IG3 napajanja – PHEV (hibridno vozilo s utičnicom) |
|
TCU1 |
 |
15 A |
[G2.5] TCU |
|
AMS |
 |
10 A |
Osjetnik baterije |
|
E-SHIFTER2 |
 |
10 A |
SCU (upravljačka jedinica Shift by Wire), prekidač konzole |
|
EWP1 |
 |
10 A |
EWP (električna vodena pumpa) |
|
DCU2 |
 |
20 A |
Ne upotrebljava se |
|
DCU3 |
 |
20 A |
Ne upotrebljava se |
|
DCU4 |
 |
20 A |
Ne upotrebljava se |
|
IG3 3 |
 |
10A |
BMS (sustav upravljanja baterijama), OBC (punjač u vozilu) – PHEV (hibridno vozilo s utičnicom) |
|
EWP 3 |
 |
15 A |
EWP (električna vodena pumpa) |
|
IG3 4 |
 |
10A |
Kompresor klimatizacije (A/CON) – PHEV (hibridno vozilo s utičnicom) |
|
IG3 2 |
 |
15A |
HPCU (kontrolni uređaj hibridnog napajanja), SCU (elektronički mjenjač) – PHEV (hibridno vozilo s utičnicom) |
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|---|
|
IG1 |
 |
40 A |
PCB Block (IG1 relej, ACC relej) |
|
IG2 |
 |
40 A |
PCB Block (IG2 relej), relej za pokretanje |
|
WIPER FRT2 |
 |
7,5 A |
BDC (upravljač domene karoserije), ECU (upravljačka jedinica motora) |
|
SENSOR6 |
 |
20 A |
Senzor kisika (donji) |
|
SENSOR1 |
 |
20 A |
Opruga za paljenje #1/#2/#3/#4 |
|
ECU2 |
 |
10 A |
ECU (upravljačka jedinica motora) |
|
SENSOR5 |
 |
10 A |
Relej pumpe za gorivo |
|
SENSOR8 |
 |
10 A |
OPCU (kontrolni uređaj uljne pumpe) |
|
EWP2 |
 |
10 A |
EWP (električna vodena pumpa) |
|
SENSOR9 |
 |
20 A |
ECU (upravljačka jedinica motora) |
|
SENSOR3 |
 |
20 A |
ECU (upravljačka jedinica motora) |
|
SENSOR2 |
 |
15 A |
Pumpa aktivnog pročišćavanja |
|
WIPER FRT1 |
 |
30 A |
PCB blok (relej prednjeg brisača visoko, nisko) |
|
WIPER RR |
 |
15 A |
PCB blok (relej stražnjeg brisača) |
|
HORN |
 |
15 A |
PCB blok (relej sirene) |
|
A/CON2 |
 |
10 A |
Ne upotrebljava se |
|
B/ALARM HORN |
 |
15 A |
PCB blok (relej alarmne sirene) |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (upravljačka jedinica Shift by Wire), prekidač konzole |
|
TCU2 |
 |
10 A |
TCU (kontrola mjenjača) |
|
SENSOR4 |
 |
10 A |
Rashladni ventilator, elektromagnet varijabilnog usisa, kontinuirana kontrola bregastog vratila, električni termostat, elektromagnetski ventil kontrole pročišćavanja, recirkulacijski ventil, modul za provjeru isparivača na curenje |
|
SENSOR7 |
 |
15 A |
Senzor kisika (gornji) |
|
ECU1 |
 |
15 A |
ECU (upravljačka jedinica motora) |
|
ECU 3 |
 |
20 A |
ECU (upravljačka jedinica motora) |
|
IEB 4 |
 |
10 A |
IEB (ugrađena električna kočnica) |
|
POWER OUTLET2 |
 |
20 A |
Utičnica stražnje konzole |
|
POWER OUTLET1 |
 |
20 A |
Utičnica u prostoru za prtljagu |
Pogledajte sljedeću tablicu za tip releja.
|
Naziv releja |
Vrsta |
|---|---|
|
Relej pumpe za gorivo |
MIKRO |
|
Relej rashladnog ventilatora baterije |
MIKRO |
|
PTC relej grijača br. 1 |
MIKRO |
|
PTC relej grijača br. 2 |
MIKRO |
|
Relej puhala |
MINI |
|
Relej grijanja straga |
MIKRO |

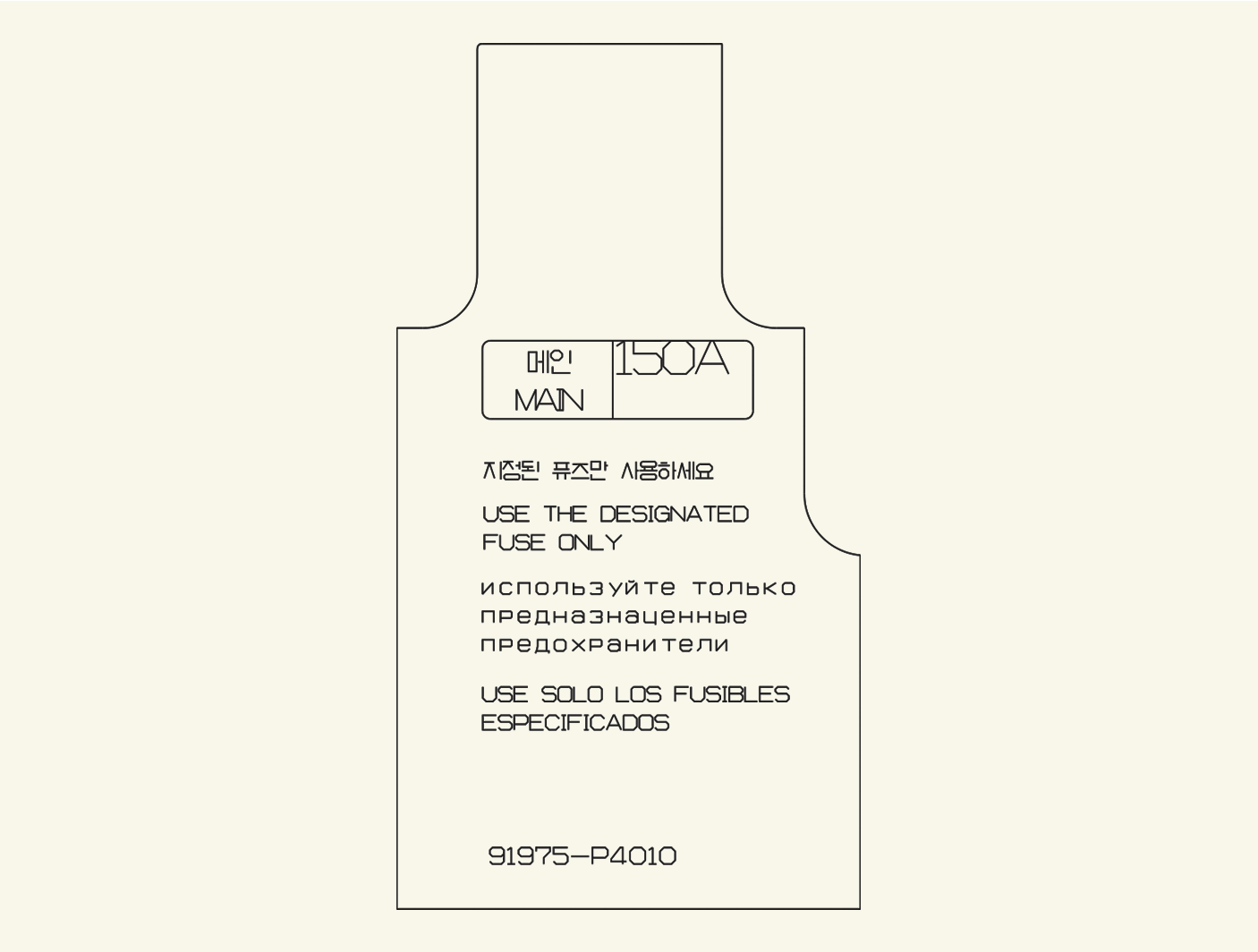

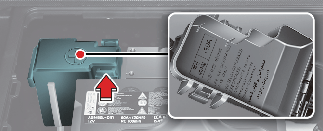

Ploča s osiguračima u motornom prostoru (poklopac akumulatorskog terminala)
