Usmjeravanje prednjih svjetala i prednje lampice za maglu (za Europu)
Usmjeravanje prednjih svjetala
-
Napumpajte gume do navedenog tlaka i uklonite sve terete iz vozila, osim vozača, rezervne gume i alata.
-
Vozilo treba postaviti na ravnu podlogu.
-
Nacrtajte okomite crte (okomite crte koje prolaze kroz odgovarajuća središta prednjih svjetala) i vodoravnu crtu (vodoravna crta koja prolazi kroz središte prednjih svjetala) na zaslonu.
-
S glavnim svjetlom i akumulatorom u normalnom stanju, usmjerite prednja svjetla tako da najsvjetliji dio padne na vodoravne i okomite crte.
-

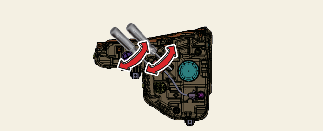

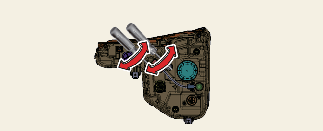

Za usmjeravanje kratkih svjetala ulijevo ili udesno, zakrećite odvijač (1) u smjeru kretanja kazaljki sata ili obratno. Za usmjeravanje kratkih svjetala nagore ili nadolje, zakrećite odvijač (2) u smjeru kretanja kazaljki sata ili obratno.
Usmjeravanje prednjeg svjetla za maglu (Ako je opremljeno)
-
Prednje svjetlo za maglu može se umjeriti na isti način kao i usmjeravanje prednjih svjetala.
-
Prednja svjetla za maglu usmjerite kada su prednja svjetla za maglu i akumulator u normalnom stanju.
-

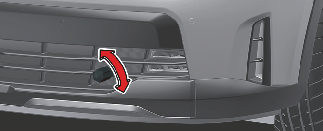

Prednje svjetlo za maglu usmjerite nagore ili nadolje zakretanjem odvijača u smjeru kretanja kazaljki sata, odn. obratnom.

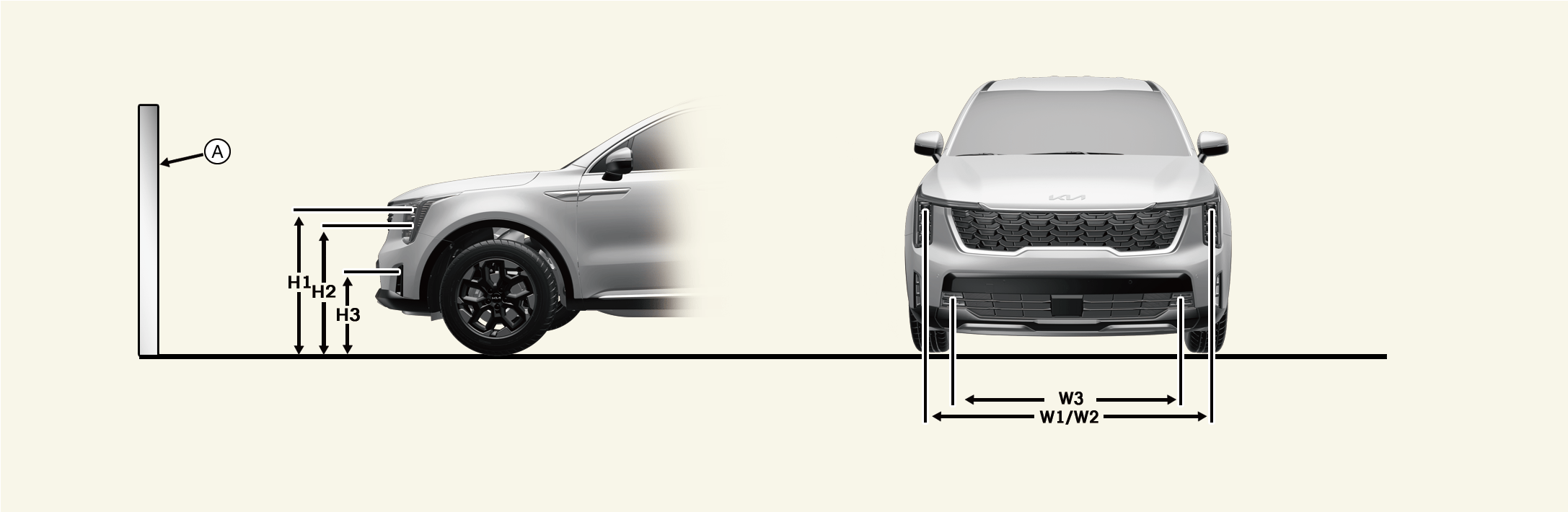

Točka usmjeravanja
* A: Zaslon
|
Stanje vozila |
Prednje svjetlo (LED) |
Prednje svjetlo za maglu (LED) (ako je u opremi) |
|||||
|---|---|---|---|---|---|---|---|
|
Visina tla |
Udaljenost između svjetiljki |
Visina tla |
Udaljenost između svjetiljki |
||||
|
Kratka / duga svjetla |
Kratka / duga svjetla |
||||||
|
H1 |
H2 |
W1 |
W2 |
H3 |
W3 |
||
|
bez vozača [mm (in)] |
Tip A |
897 (35,3) |
780 (30,7) |
1584 (62,4) |
425 (16,7) |
1230 (48,4) |
|
|
Tip B |
900 (35,4) |
778 (30,6) |
1578 (62,1) |
||||
|
s vozačem [mm (in)] |
Tip A |
890 (35) |
773 (30,4) |
1584 (62,4) |
425 (16,7) |
1230 (48,4) |
|
|
Tip B |
893 (35,2) |
771 (30,4) |
1578 (62,1) |
||||

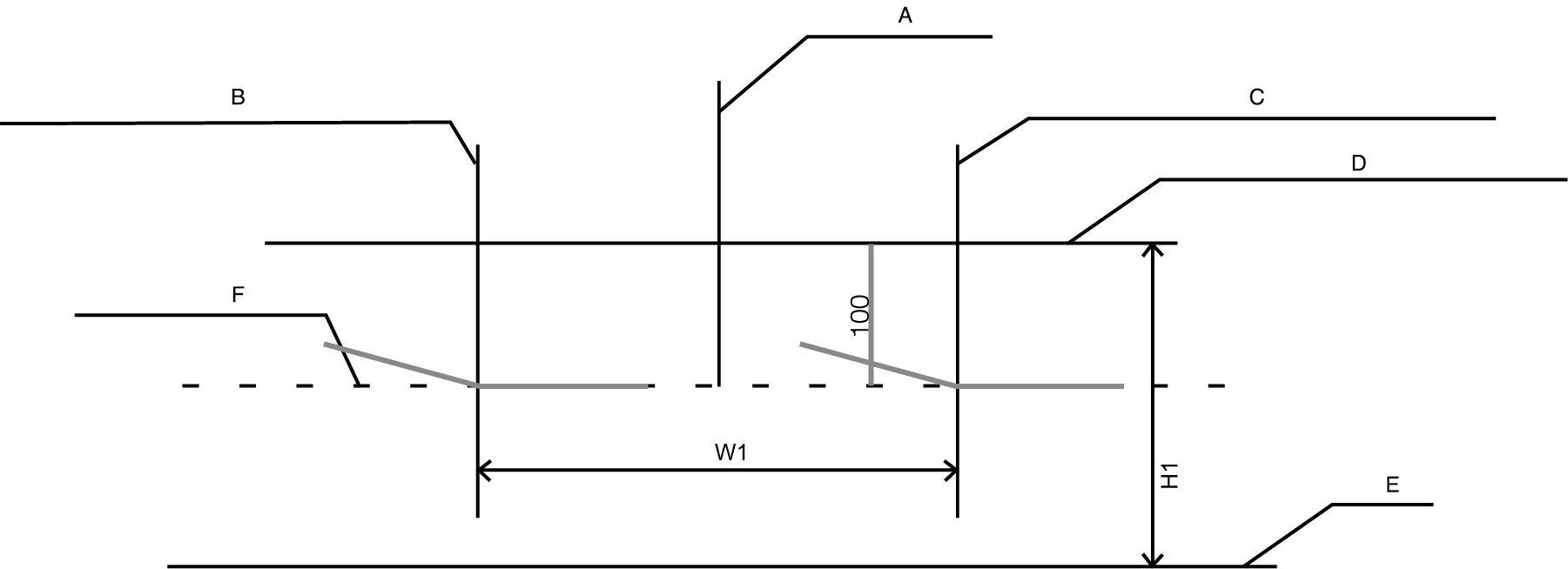

Snop prednjih kratkih svjetala (LHD vozilo)
A: Os vozila
B: Okomita crta sredine lijeve žarulje prednjeg svjetla
C: Okomita crta sredine desne žarulje prednjeg svjetla
D: Vodoravna crta sredine žarulje prednjeg svjetla
E: Tlo
F: Granična crta
-
Uključite kratka svjetla bez vozača u vozilu.
-
Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.
-
Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.
-
Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite prekidač uređaja za izravnavanje prednjih svjetala s položajima 0.

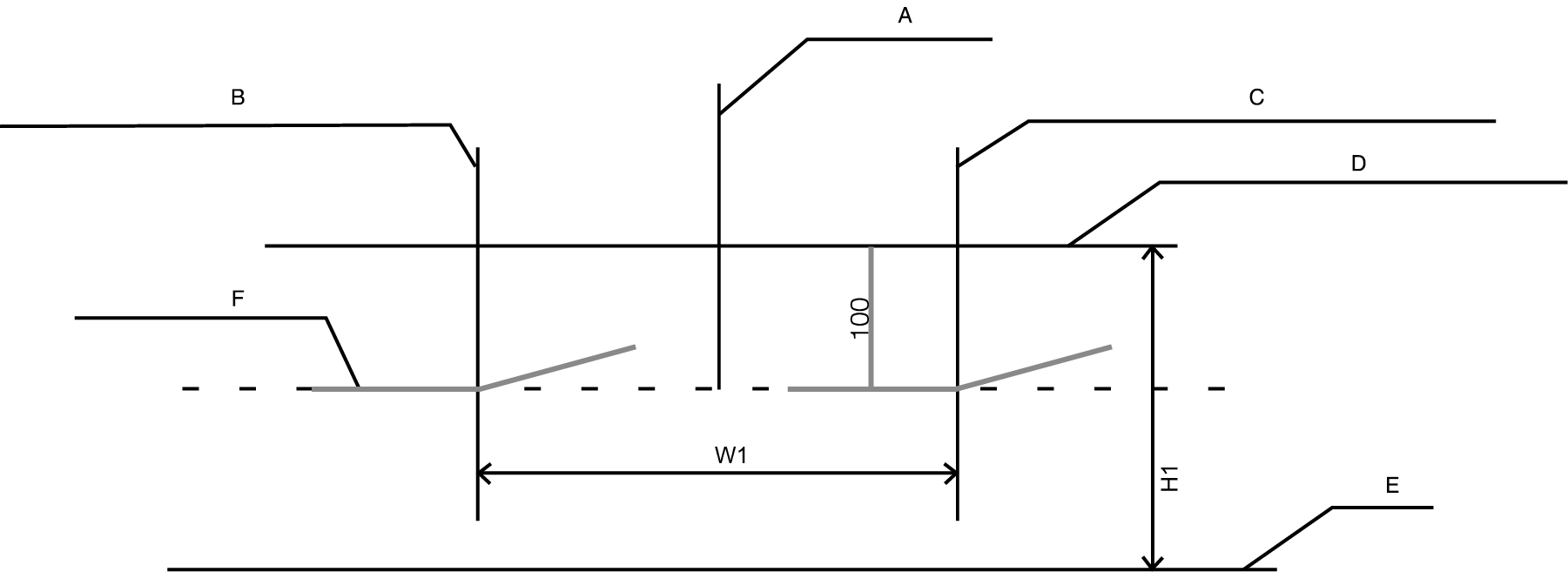

Snop prednjih kratkih svjetala (RHD vozilo)
A: Os vozila
B: Okomita crta sredine lijeve žarulje prednjeg svjetla
C: Okomita crta sredine desne žarulje prednjeg svjetla
D: Vodoravna crta sredine žarulje prednjeg svjetla
E: Tlo
F: Granična crta
-
Uključite kratka svjetla bez vozača u vozilu.
-
Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.
-
Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.
-
Ako je u opremi uređaj za izravnavanje glavnih svjetala, podesite prekidač uređaja za izravnavanje prednjih svjetala s položajima 0.
Prednje svjetlo za maglu
A: Os vozila
B: Okomita crta sredine lijeve žarulje prednjeg svjetla za maglu
C: Okomita crta sredine desne žarulje prednjeg svjetla za maglu
D: Vodoravna crta sredine žarulje prednjeg svjetla za maglu
E: Tlo
F: Granična crta
G: Gornja granica
-
Uključite prednje svjetlo za maglu bez vozača u vozilu.
-
Granična crta mora se projicirati u dopuštenom rasponu (zasjenjeno područje).
