AC punjač

AC punjač

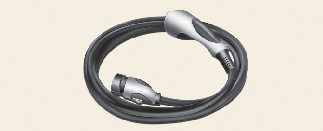

Kabel AC punjača (tip A)

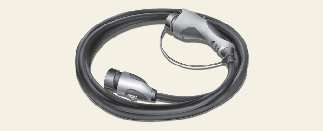

Kabel AC punjača (tip B)

Svoje vozilo možete napuniti priključivanjem na javni punjač na postaji za punjenje.

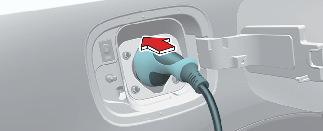

Kako spojiti AC punjač

  1. Pritisnite papučicu kočnice i aktivirajte ručnu kočnicu.

  2. ISKLJUČITE sve prekidače, prebacite se na P (parkiranje) i ISKLJUČITE vozilo.

  3. Vratašca utičnice punjača otvorite pritiskom na njihov stražnji srednji rub.

  4. Provjerite ima li prašine na priključku za punjenje i na utičnici za punjenje.

  5. Držite ručicu priključka za punjenje.

    Zatim umetnite punjač u ulaz za punjenje dok ne čujete zvuk klika. Ako nije u potpunosti spojen, loš spoj između priključka za punjenje i terminala za punjenje može uzrokovati požar.

  6. Indikator priključenja na visokonaponsku bateriju, na ploči s instrumentima, mora svijetliti.

    Punjenje se ne odvija kad je indikatorska lampica punjenja (OFF) ISKLJUČENA. Kad priključak za punjenje nije pravilno spojen, ponovno spojite kabel za punjenje kako biste ponovno punili.

NAPOMENA

  • Punjenje je u tijeku samo dok je birač mjenjača u položaju P (parkiranje). Moguće je punjenje akumulatora s tipkom ENGINE START/STOP u položaju ACC. Međutim, time bi se mogao isprazniti akumulator od 12 V. Stoga, ako je moguće, napunite bateriju s tipkom ENGINE START/STOP u položaju za ISKLJUČENO (OFF).

  • Pomicanjem birača mjenjača iz P (parkiranje) u R (nazad)/N (neutralno)/D (vožnja) zaustavlja se proces punjenja. Za ponovno pokretanje procesa punjenja, pomaknite birač mjenjača na P (parkiranje), pritisnite tipku ENGINE START/STOP u položaj za ISKLJUČENO (OFF) i odspojite kabel za punjenje. Zatim spojite kabel za punjenje.

  • Ako priključak za punjenje i ulaz za punjenje nisu pravilno spojeni, priključak može pasti ili vibrirati. U tom slučaju, uhvatite ručku priključka za punjenje i gurnite ga do kraja.

Režim zaključavanja konektora za punjenje

Kada je priključak za punjenje priključen u utičnicu za punjenje, vrijeme zaključavanja konektora varira ovisno o načinima odabranim u izborniku korisničkih postavki ili izborniku zaslona informacijsko-zabavnog sustava.

  • Uvijek zaključano: Konektor se zaključava kad je konektor za punjenje priključen u ulaz za punjenje.

  • Zaključavanje tijekom punjenja: Konektor se zaključava kad punjenje počne. Konektor se otključava kada je punjenje gotovo.

Dodatne pojedinosti pogledajte u Više pojedinosti.
