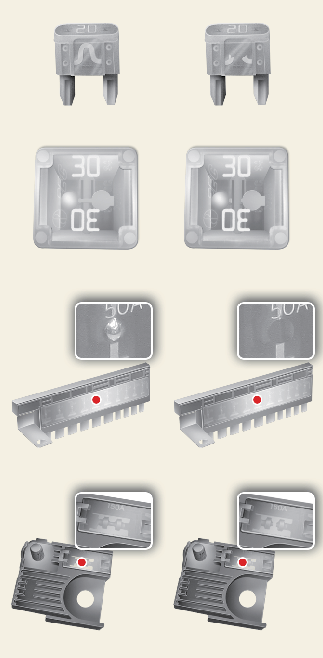

Fusibles
* Lado izquierdo: Normal
* Lado derecho: Fundido
El sistema eléctrico de un vehículo está protegido contra daños por sobrecarga eléctrica mediante fusibles.
Este vehículo cuenta con 2 (o 3) cajas de fusibles: una ubicada en el panel lateral del lado del conductor y otra en el compartimento del motor, cerca de la batería.
Si alguna de las luces, accesorios o controles de su vehículo no funcionan, revise el fusible del circuito correspondiente. Si un fusible se ha fundido, el elemento dentro del fusible se fundirá.
Si el sistema eléctrico no funciona, compruebe primero el panel de fusibles del lado del conductor.
Antes de sustituir un fusible fundido, desconecte el cable negativo de la batería.
Sustituya siempre un fusible fundido por otro del mismo valor.
Si el fusible de repuesto se funde, esto indica un problema eléctrico. Evite utilizar el sistema implicado y consulte inmediatamente a un distribuidor de Kia autorizado.
Se utilizan tres tipos de fusibles: tipo de lámina para clasificaciones de amperaje bajas, tipo cartucho y fusible múltiple para clasificaciones de amperaje más altas.
Cambio del fusible
-
Jamás sustituya un fusible por otro de la misma capacidad.
-
Un fusible de mayor capacidad podría causar daños y posiblemente un incendio.
-
Jamás instale un alambre o papel de aluminio en lugar del fusible adecuado, ni siquiera como reparación temporal. Puede causar daños importantes en el cableado y un posible incendio.
-
No modifique ni añada arbitrariamente cableado eléctrico al vehículo.
No utilice un destornillador ni ningún otro objeto metálico para retirar los fusibles, ya que podría provocar un cortocircuito y dañar el sistema.
-
Al sustituir el fusible, gire el encendido a la posición "OFF" y apague los interruptores de todos los dispositivos eléctricos; a continuación, retire la terminal (-) de la batería.
-
La etiqueta real del panel de fusibles/relés puede diferir de los elementos equipados.
-
Cuando sustituya un fusible o relé fundido por uno nuevo, asegúrese de que el nuevo fusible o relé encaje bien en los clips. La fijación incompleta del fusible o del relé puede provocar daños en el cableado del vehículo y en los sistemas eléctricos, así como un posible incendio.
-
No retire los fusibles, relés y terminales fijados con pernos o tuercas. Los fusibles, relés y terminales podrían estar mal ajustados y provocar un incendio. Si se funden fusibles, relés y terminales fijados con tornillos o tuercas, consulte a un distribuidor de Kia autorizado.
-
No introduzca ningún otro objeto que no sean fusibles o relés en los terminales de fusibles/relés, como un conductor o el cableado. Puede provocar fallos de contacto y mal funcionamiento del sistema.
-
No enchufe destornilladores o cableado de posventa en el terminal diseñado originalmente sólo para fusibles y relés. El sistema eléctrico y el cableado del interior del vehículo pueden resultar dañados o quemados debido al fallo de los contactos.
-
Si conecta directamente el cable de la luz trasera o sustituye el foco que supera la capacidad regulada para instalar remolques, etc., el bloque de unión interior puede quemarse.
Compruebe visualmente que la tapa de la batería está bien cerrada. Si la tapa de la batería no está cerrada de forma segura, la humedad podría penetrar en el sistema y dañar los componentes eléctricos.
Se prohíbe el cableado aleatorio al reequipar el equipo
El uso de cableado aleatorio en el vehículo podría causar peligro debido a fallos y daños en el rendimiento del vehículo.
El uso de cables aleatorios, especialmente al retroadaptar el sistema AVN o de alarma antirrobo, el control remoto del motor, el teléfono del automóvil o la radio, podría dañar el vehículo o causar un incendio.
Remodelación prohibida
No intente remodelar el vehículo de ninguna manera. Es ilegal y puede afectar al rendimiento, la durabilidad y la seguridad del vehículo. Tampoco se ofrece garantía por problemas causados por remodelaciones.
Tenga en cuenta los problemas de seguridad causados por la remodelación del vehículo con dispositivos eléctricos no autorizados (lámpara, caja negra, equipo eléctrico, dispositivo de diagnóstico, dispositivo de comunicación, etc.). Podría causar un mal funcionamiento del vehículo, daños en el cableado, descarga de la batería, daños en el conector o incendiar el vehículo o causar un incendio.
Precaución con el tintado de cristales
El tintado de las ventanillas (especialmente las láminas metálicas) puede provocar problemas de comunicación o una mala recepción de la radio, así como un mal funcionamiento del sistema de alumbrado automático debido a un cambio excesivo de la iluminación en el interior del vehículo. La solución utilizada también podría fluir hacia los dispositivos eléctricos y electrónicos, causando desórdenes y fallos.
