Inicio > Mantenimiento > Fusibles > Reemplazo de fusibles del compartimento del motor

Reemplazo de fusibles del compartimento del motor

  1. Apague el interruptor de encendido y todos los demás interruptores.

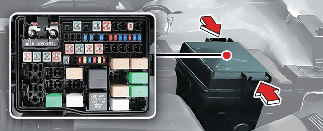

  2. Retire la tapa del panel de fusibles presionando la lengüeta y tirando de la tapa hacia arriba. Cuando el fusible tipo cuchilla esté desconectado, retírelo utilizando la pinza diseñada para cambiar fusibles situada en la caja de fusibles de la sala de máquinas. Al retirarlo, inserte firmemente un fusible de reserva de igual cantidad.

  3. Compruebe el fusible extraído; sustitúyalo si está fundido. Para extraer o insertar el fusible, utilice el extractor de fusibles del panel de fusibles del compartimento del motor.

  4. Coloque un fusible nuevo de la misma capacidad y asegúrese de que encaja bien en los clips. Si queda suelto, consulte con un distribuidor de Kia autorizado.

PRECAUCIÓN

Después de comprobar el panel de fusibles en el compartimento del motor, instale firmemente la tapa del panel de fusibles a través del sonido de clic audible.

De lo contrario, pueden producirse fallos eléctricos por contacto con el agua.

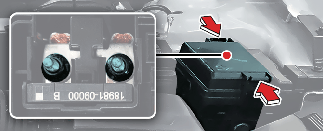

Fusible múltiple

Si el fusible múltiple se quema, debe retirarse de la siguiente manera:

  1. Desconecte el cable negativo de la batería.

  2. Retire las tuercas que se muestran en la imagen de arriba.

  3. Sustituya el fusible por uno nuevo de la misma capacidad.

  4. Reinstale en el orden inverso en el que se extrajo.

AVISO

Si el fusible múltiple está fundido, consulte a un distribuidor de Kia autorizado.

Descripción del panel de fusibles/relés

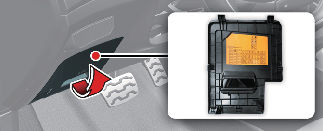

Panel de fusibles del lado del conductor

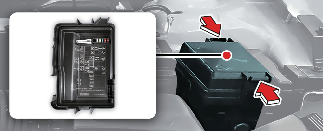

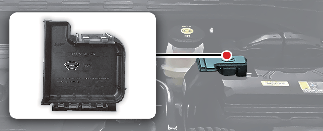

Panel de fusibles del compartimento del motor

Dentro de las tapas del panel de fusibles/relés, puede encontrar la etiqueta del fusible/relé que describe el nombre del fusible/relé y su capacidad.

AVISO

Es posible que no todas las descripciones del panel de fusibles de este manual sean aplicables a su vehículo. Es exacta en el momento de la impresión. Cuando inspeccione el panel de fusibles de su vehículo, consulte la etiqueta del panel de fusibles.

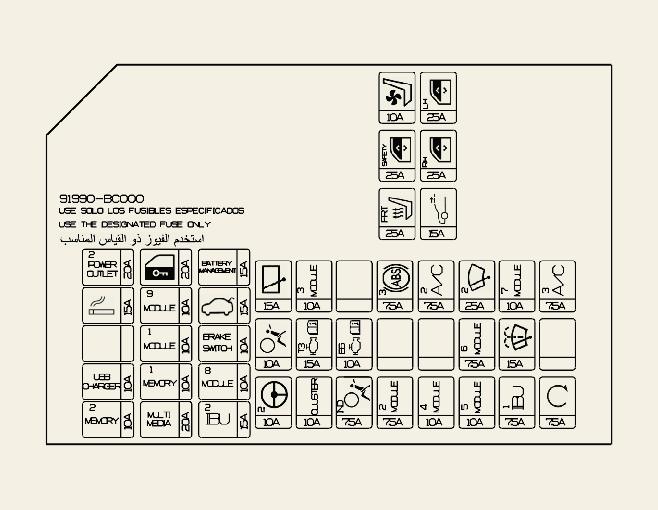

Panel de fusibles del lado del conductor

Dentro de las tapas del panel de fusibles, puede encontrar la etiqueta del fusible que describe el nombre del fusible y su capacidad.

Tablero de instrumentos (panel de fusibles del lado del conductor)

Nombre del fusible

Símbolo

Clasificación del fusible

Circuito protegido

STOP LAMP

15 A

Módulo electrónico de la señal de freno

SMART KEY 1

15 A

Módulo de control de la llave inteligente

E-CALL

E-CALL

10 A

Unidad E-Call

POWER SEAT

20 A

Soporte Lumbar

TURN SIGNAL

15 A

BCM (módulo de control de la carrocería), unidad SLM (módulo del cinturón de seguridad y de la iluminación)

FRONT FOG

15 A

Relé de los faros antiniebla delanteros

A/C 2

10 A

Módulo de control del aire acondicionado

POWER OUTLET 2

20 A

Tomacorriente #1

POWER OUTLET 3

20 A

Tomacorriente #2

ACC

10 A

Relé del tomacorriente, unidad E-Call, unidad principal de audio/vídeo y navegación, audio, BCM (módulo de control de la carrocería), unidad SLM (módulo de cinturón de seguridad e iluminación), interruptor del espejo exterior eléctrico, módulo de control de la llave inteligente

OUTSIDE MIRROR

10 A

Plegado del espejo exterior

IMMOBILIZER

10 A

Módulo inmovilizador

REAR WIPER

15 A

Motor del limpiaparabrisas trasero, relé del limpiaparabrisas trasero, interruptor multifunción

FRONT WIPER

25 A

Motor del limpiaparabrisas delantero, interruptor multifunción, bloque de empalmes del compartimiento del motor (relé del limpiaparabrisas 1)

REAR FOG

10 A

Faros antiniebla traseros

DRL

10 A

Relé DRL (luz de conducción diurna)

MODULE 6

10 A

Módulo de la calefacción del asiento del conductor/pasajero, módulo de la calefacción del asiento trasero, lado izquierdo de la manilla/lado derecho de la manilla, relé del elevalunas eléctrico, calentador de la boquilla del lavaparabrisas, relé de la manilla izquierda de la manilla delantera/lado derecho de la manilla

WASHER

15 A

Interruptor multifunción

MODULE 7

10 A

BCM (módulo de control de la carrocería)

ROOM LAMP

10 A

Luz del maletero (5DR), luz de la cajuela (4DR), módulo de control del aire acondicionado, tablero de instrumentos, luz de lectura, luz del habitáculo central, BCM (módulo de control de la carrocería), unidad SLM (módulo de cinturón e iluminación), conector de enlace de datos, relé de la luz del habitáculo

AUDIO

AUDIO

20 A

Unidad principal de audio, audio/vídeo y navegación

DOOR LOCK

20 A

Relé de bloqueo/desbloqueo de las puertas, relé de desbloqueo del portón trasero

BRAKE SWITCH

INTERRUPTOR DE FRENO

10 A

Módulo de control de la llave inteligente, interruptor de la luz de freno

REAR HTD

10 A

Espejo exterior eléctrico del conductor/pasajero, módulo de control del aire acondicionado

MODULE 5

10 A

BCM (módulo de control de la carrocería), unidad SLM (módulo de cinturón de seguridad e iluminación), módulo de control de la llave inteligente

A/C 1

7.5 A

Módulo de control del aire acondicionado, bloque de conexiones del compartimiento del motor (relé del ventilador del aire acondicionado)

TCU 1

15 A

Interruptor De Rango De Transmisión, Indicador De Palanca De Cambios De Transmisión Automática, Interruptor De La Luz De Freno, Bloque De Empalmes Del Compartimiento del Motor (Fusible - Luz De Marcha Atrás)

TAIL RH

7.5 A

Faro Lado derecho de la manija, luz DRL (luz de conducción diurna) Lado derecho de la manija, ILL (+), luz de combinación trasera (IN/OUT) Lado derecho de la manija

ABS 3

10 A

Módulo de control del ESC (Control Electrónico de Estabilidad)

MODULE 3

10 A

BCM (módulo de control de la carrocería), interruptor del panel de protección

HEATED STEERING

15 A

Muelle del reloj

SEAT HEATER FRONT

20 A

Módulo de la calefacción del asiento del conductor/pasajero

SAFETY POWER WINDOW LH

25 A

Módulo del elevador de ventanas eléctrico de seguridad del conductor

SEAT HEATER REAR

20 A

Módulo de la calefacción de los asientos traseros lado izquierdo de la manija/lado derecho de la manija

TAIL LH

7.5 A

Faro Lado izquierdo de la manija, Luz DRL (luz de conducción diurna) Lado izquierdo de la manija, Luz de matrícula Lado izquierdo de la manija/Lado derecho de la manija, Luz de combinación trasera (IN/OUT) Lado izquierdo de la manija

SMART KEY 2

10 A

Módulo de control de la llave inteligente

MODULE 2

10 A

Módulo de la calefacción del asiento del conductor/pasajero, resorte del reloj, módulo de la calefacción del asiento trasero, lado izquierdo de la manilla/lado derecho de la manilla, unidad E-Call, audio, unidad principal de audio/vídeo y navegación, indicador de la palanca de cambios de la transmisión automática, actuador del dispositivo de nivelación de los faros, lado izquierdo de la manilla/lado derecho de la manilla, módulo de control del aire acondicionado

MODULE 1

10 A

BCM (módulo de control de la carrocería), unidad SLM (módulo del cinturón de seguridad y de la iluminación)

AIR BAG

10 A

Módulo de control SRS (sistema de retención suplementario)

POWER WINDOW RH

25 A

Interruptor principal de ventanas eléctricas, Interruptor eléctrico de ventanas del pasajero

POWER WINDOW LH

25 A

Interruptor principal de ventanas eléctricas

START

10 A

Con inmovilizador y llave inteligente: ECM (Módulo de control del motor)/PCM (Módulo de control del tren de potencia), Bloque de empalmes del compartimiento del motor (Relé de arranque)

Sin inmovilizador y llave inteligente: Interruptor de rango de transmisión

ECU 4

10 A

ECM (Módulo de control del motor)/PCM (Módulo de control del tren de potencia), Módulo de control de la llave inteligente, Módulo inmovilizador

CLUSTER

10 A

Tablero de instrumentos

AIR BAG INDICATOR

7.5 A

Tablero de instrumentos

MDPS 2

7.5 A

Unidad MDPS (dirección asistida accionada por motor)

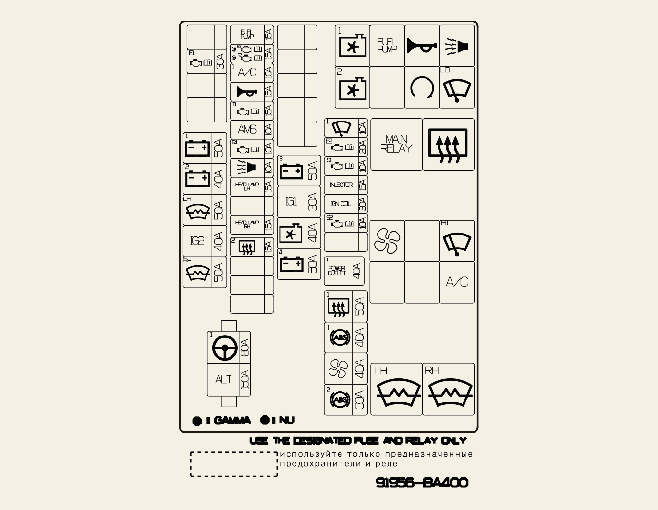

Panel de fusibles del compartimento del motor

Panel de fusibles del compartimento del motor

Nombre del fusible

Símbolo

Clasificación del fusible

Circuito protegido

MDPS 1

80 A

Unidad MDPS (dirección asistida accionada por motor)

ALTERNATOR

(Gasolina) 1.4 MPI: 125 A, (gasolina) 2.0 MPI/(gasolina) 1.6 MPI: 150 A

Fusible - BATERÍA1, BATERÍA2, ENCENDIDO2, CALEFACTOR PTC, VENTILADOR DE ENFRIAMIENTO, ECU1, TCU2, FARO BAJO, BOMBA DE COMBUSTIBLE, BOCINA, ECU3, AIRE ACONDICIONADO, BATERÍA3, ENCENDIDO1, TOMACORRIENTE1

REAR DEFOGGER

40 A

Bloque de unión del tablero de instrumentos (relé del desempañador trasero)

ABS 1

40 A

Módulo del ESC (Control Electrónico de Estabilidad)

ABS 2

40 A

Módulo del ESC (Control Electrónico de Estabilidad)

BLOWER

40 A

Relé del motor del ventilador del aire acondicionado

WIPER

10 A

Motor del limpiaparabrisas delantero, interruptor multifunción, relé del limpiaparabrisas 1

ECU 2

10 A

Conector de unión

HEAD LAMP LOW RH

10 A

Faro delantero bajo Derecho

HEAD LAMP LOW LH

10 A

Faro delantero bajo Izquierdo

HEAD LAMP HIGH RH

10 A

Faro delantero alto Derecho

HEAD LAMP HIGH LH

10 A

Faro delantero alto Izquierdo

IGNITION COIL

20 A

Bobina de encendido #1~#4, Condensador

INJECTOR

15 A

ECM (Módulo de control del motor)/PCM (Módulo de control del tren de potencia), Inyector #1~#4

BACK UP LAMP

10 A

Interruptor de la luz de reversa

BATTERY 1

40 A

Bloque de empalmes del tablero de instrumentos (fusible - ANTINIEBLA TRASERA, DRL, LUZ DEL HABITÁCULO, AUDIO, BLOQUEO DE LAS PUERTAS, INTERRUPTOR DEL FRENO)

BATTERY 2

50 A

Bloque de empalmes del tablero de instrumentos (fusible - VENTANA ELÉCTRICA DE SEGURIDAD IZQ., CALEFACCIÓN DEL ASIENTO TRASERO, Relé de la ventana eléctrica), CALEFACCIÓN DEL ASIENTO DELANTERO

IGNITION 2

40 A

Interruptor de encendido, caja de relés PDM (relé IG2), relé de arranque

COOLING FAN

40 A

Relé del Ventilador anticongelante 2, relé del Ventilador anticongelante 1

ECU 1

30 A

Relé principal

TELEMATICS

TELEMÁTICA

10 A

TELEMÁTICA

TCU 2

20 A

PCM (Módulo de control del tren de potencia)

HEAD LAMP LOW

20 A

Relé de luz alta del faro, relé de luz baja del faro

FUEL PUMP

15 A

Relé de la bomba de combustible

HORN

10 A

Relé de la bocina

ECU 3

15 A

ECM (Módulo de control del motor)/PCM (Módulo de control del tren de potencia)

AIR CON

A/C

10 A

Relé Aire Acondicionado

BATTERY 3

40 A

Bloque de empalmes del tablero de instrumentos (fusible - LUZ DE FRENO, LLAVE INTELIGENTE, E-Call, INTERMITENTE, ANTINIEBLA DELANTERA, INMOVILIZADOR, relé de la luz trasera)

IGNITION 1

30 A

Interruptor de encendido, caja de relés PDM (relé IG1, relé ACC)

POWER OUTLET 1

40 A

Bloque de conexiones del tablero de instrumentos (relé de toma de corriente)
Relé

Símbolo

Nombre del relé

Tipo

MAIN RELAY

Main Relay

MINI

Start Relay

MICRO

Fuel Pump Relay

MICRO

Wiper HI Relay

MICRO

Head Lamp High Relay

MICRO

Cooling Fan2 Relay

MICRO

A/C

Air Conditioner Relay

MICRO

Air Conditioner Blower Relay

MICRO

Cooling Fan1 Relay

MICRO

Wiper LO Relay

MICRO

Head Lamp Relay

MICRO

Horn Relay

MICRO
