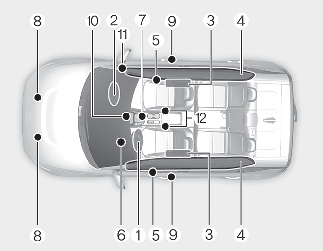

* La position réelle des composants du SRS peut différer de l’illustration.

Le SRS se compose des composants suivants :

1. Module de coussin gonflable frontal du conducteur

2. Module de coussin gonflable frontal du passager

3. Modules de coussins gonflables latéraux

4. Modules des coussins gonflables de type rideau

5. Ensembles de prétensionneurs à enrouleur*

6. Témoin d’avertissement de coussin gonflable

7. Module de commande du SRS (SRSCM) /capteur de retournement

8. Capteurs d’impact avant

9. Capteurs d’impact latéraux

10. Capteurs de pression latérale

11. Système de détection des occupants (siège du passager avant uniquement)

12. Détecteur de boucle de ceinture de sécurité du passager avant

* : selon l’équipement

Les modules de coussins gonflables avant sont situés à la fois au centre du volant et dans le panneau du passager avant, au-dessus de la boîte à gants. Lorsque le SRSCM détecte un choc suffisamment violent à l’avant du véhicule, il déploie automatiquement les coussins gonflables avant.

Au moment du déploiement, les coutures moulées directement dans le couvercle du coussin gonflable se séparent sous la pression provoquée par l’expansion des coussins gonflables. L’ouverture supplémentaire des housses permet ensuite le gonflage complet des coussins gonflables.

Un coussin gonflable entièrement gonflé, combiné à une ceinture de sécurité correctement bouclée, ralentit le mouvement du conducteur ou du passager vers l’avant, et réduit ainsi le risque de blessures à la tête et à la poitrine.

Une fois le sac gonflable complètement gonflé, il commence immédiatement à se dégonfler, ce qui permet au conducteur de maintenir la visibilité avant et la capacité de diriger ou d’actionner d’autres commandes.

• Si un coussin gonflable se déploie, il peut y avoir un bruit fort suivi d’une fine poussière libérée dans le véhicule. Ces phénomènes sont normaux et ne sont pas dangereux - les coussins gonflables sont emballés dans cette poudre fine. La poussière émise lors du déploiement du coussin gonflable peut causer une irritation de la peau ou des yeux et aggraver l’asthme chez certaines personnes. Toujours bien laver la peau avec de l’eau froide et un savon doux lorsqu’elle a été exposée à un coussin gonflable qui s’est déployé.

• Le SRS ne peut fonctionner que lorsque le contacteur d’allumage est en position ON. Si le témoin de coussin gonflable SRS ne s’allume pas ou s’il reste allumé pendant plus d’environ 6 secondes lorsque le contacteur d’allumage est en position ON, ou une fois que le véhicule est en mode prêt, ou encore s’il s’allume pendant la conduite, le système SRS ne fonctionne pas correctement. Si cela se produit, faire vérifier votre véhicule par un concessionnaire agréé Kia.
