Remplacement d’un fusible du compartiment moteur

1

Couper le contact et tous les autres interrupteurs.

2

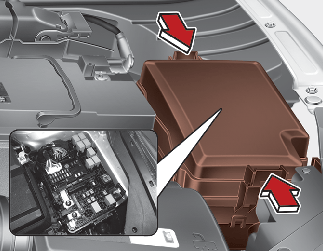

Retirez le couvercle du panneau à fusibles en appuyant sur la languette et en soulevant le couvercle.

3

Vérifiez le fusible retiré; remplacez-le s’il est brûlé. Pour retirer ou insérer le fusible, utiliser l’extracteur de fusible du panneau de fusibles du compartiment moteur.

4

Insérer un fusible neuf de même calibre et s’assurer qu’il s’adapte bien dans les clips. S’il semble desserré, consulter un concessionnaire agréé Kia.

MISE EN GARDE

Toujours reposer soigneusement le cache du tableau à fusibles dans le compartiment moteur, pour le protéger des pannes électriques qui peuvent se produire après un contact avec de l’eau. Écouter le bruit de déclic pour s’assurer que le cache du tableau à fusibles est bien fixé.

Fusible multiple

Si le fusible multiple est grillé, il doit être déposé comme suit :

1

Mettre le contacteur d’allumage et tous les autres interrupteurs hors tension.

2

Débranchez le câble négatif de la batterie.

3

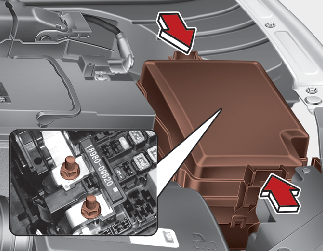

Déposez les écrous illustrés ci-dessus.

4

Remplacez le fusible par un de même capacité.

5

Effectuez ces étapes en sens inverse pour réinstaller le fusible multiple.

REMARQUE

Ne pas démonter ni remonter le fusible multiple lorsqu’il est fixé à l’aide d’écrous et de boulons. Un couple de montage incorrect ou partiel peut provoquer un incendie. Faites vérifier votre véhicule par un concessionnaire agréé Kia.

Fusible principal

Si le fusible principal est grillé, il doit être déposé comme suit :

1

Mettre le contacteur d’allumage et tous les autres interrupteurs hors tension.

2

Débranchez le câble négatif de la batterie.

3

Déposez les écrous illustrés ci-dessus.

4

Remplacez le fusible par un de même capacité.

5

Effectuez ces étapes en sens inverse pour réinstaller le fusible multiple.

REMARQUE

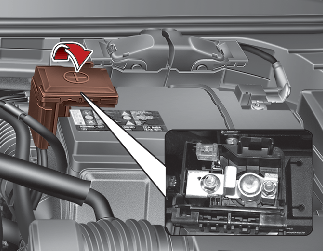

Le système électronique peut ne pas fonctionner correctement même si les fusibles du boîtier à fusibles intérieur ou du compartiment moteur ne sont pas débranchés. Dans ce cas, la cause du problème peut être la déconnexion du fusible principal (type BFT), qui se trouve à l’intérieur du capuchon de la borne positive (+) de la batterie.

Comme le fusible principal est conçu de façon plus complexe que les autres pièces, faites vérifier le véhicule par un concessionnaire agréé Kia.

REMARQUE

Ne pas démonter ni remonter le fusible multiple lorsqu’il est fixé à l’aide d’écrous et de boulons. Un couple de montage incorrect ou partiel peut provoquer un incendie. Faites vérifier votre véhicule par un concessionnaire agréé Kia.

Fusible de batterie

Lorsque le fusible de la batterie est grillé, il doit être retiré de la manière suivante :

1

Débranchez le câble négatif de la batterie.

2

Retirez les écrous indiqués sur l’image ci-dessous.

3

Remplacez le fusible par un de même capacité.

4

Procédez à la réinstallation en suivant l’ordre inverse du démontage.

REMARQUE

Si le fusible de la batterie est grillé, veuillez faire inspecter le véhicule par un concessionnaire agréé Kia.

MISE EN GARDE

Inspectez visuellement le capuchon de batterie pour vérifier qu’il est bien fermé. Si le capuchon de batterie n’est pas bien fermé, de l’humidité peut pénétrer dans le système et endommager les composants électriques.
