Remplacement d'un fusible du compartiment moteur

1

Mettez le bouton ENGINE START/STOP (démarrage / arrêt du moteur) en position OFF et désactivez tous les autres interrupteurs.

2

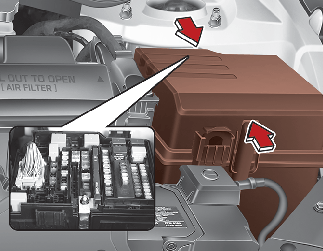

Retirez le couvercle du panneau à fusibles en appuyant sur la languette et en soulevant le couvercle.

3

Vérifiez le fusible extrait; remplacez-le s’il a grillé. Pour extraire ou insérer un fusible, utilisez l’extracteur de fusibles se trouvant dans le panneau de fusibles du compartiment moteur.

4

Insérer un fusible neuf de même calibre et s'assurer qu'il s'adapte bien dans les clips. S'il semble desserré, consulter un concessionnaire agréé Kia.

MISE EN GARDE

Toujours reposer soigneusement le cache du tableau à fusibles dans le compartiment moteur, pour le protéger des pannes électriques qui peuvent se produire après un contact avec de l'eau. Écouter le bruit de déclic pour s'assurer que le cache du tableau à fusibles est bien fixé.

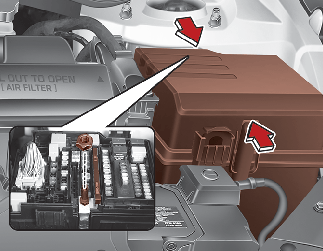

Fusible multiple

Si le fusible multiple est grillé, il doit être déposé comme suit :

1

Mettez le bouton ENGINE START/STOP (démarrage / arrêt du moteur) en position OFF et désactivez tous les autres interrupteurs.

2

Débranchez le câble négatif de la batterie.

3

Déposez les écrous illustrés ci-dessus.

4

Remplacez le fusible par un de même capacité.

5

Procédez dans l’ordre inverse pour reposer le fusible multiple.

REMARQUE

Ne démontez pas et ne ré-assemblez pas le fusible multiple quand il est fixé par des écrous et des boulons. Un couple de montage incorrect ou partiel peut provoquer un incendie. Faire vérifier le véhicule par un concessionnaire agréé Kia.

Fusible principal

Si le fusible principal est grillé, il doit être déposé comme suit :

1

Mettez le bouton ENGINE START/STOP (démarrage / arrêt du moteur) en position OFF et désactivez tous les autres interrupteurs.

2

Débranchez le câble négatif de la batterie.

3

Déposez les écrous illustrés ci-dessus.

4

Remplacez le fusible par un de même capacité.

5

Procédez dans l’ordre inverse pour reposer le fusible multiple.

REMARQUE

Le système électronique peut ne pas fonctionner correctement même si les fusibles du boîtier à fusibles intérieur ou du compartiment moteur ne sont pas débranchés. Dans ce cas, la cause du problème peut être la déconnexion du fusible principal (type BFT), qui se trouve à l'intérieur du capuchon de la borne positive (+) de la batterie.

Comme le fusible principal est conçu de façon plus complexe que les autres pièces, faites vérifier le véhicule par un concessionnaire agréé Kia.

REMARQUE

Ne démontez pas et ne ré-assemblez pas le fusible multiple quand il est fixé par des écrous et des boulons. Un couple de montage incorrect ou partiel peut provoquer un incendie. Faire vérifier le véhicule par un concessionnaire agréé Kia.

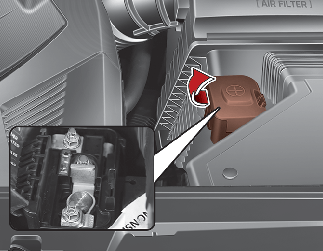

Fusible de batterie

Si le fusible de batterie est grillé, il doit être retiré comme suit :

1

Débranchez le câble négatif de la batterie.

2

Déposer les écrous illustrés dans l'image ci-dessous.

3

Remplacez le fusible par un de même capacité.

4

Reposer dans l'ordre inverse de la dépose.

REMARQUE

Si le fusible de la batterie est grillé, faire vérifier le véhicule par un concessionnaire agréé Kia.

MISE EN GARDE

Inspectez visuellement le capuchon de batterie pour vérifier qu'il est bien fermé. Si le capuchon de batterie n'est pas bien fermé, de l'humidité peut pénétrer dans le système et endommager les composants électriques.
