Description du panneau à fusibles/relais

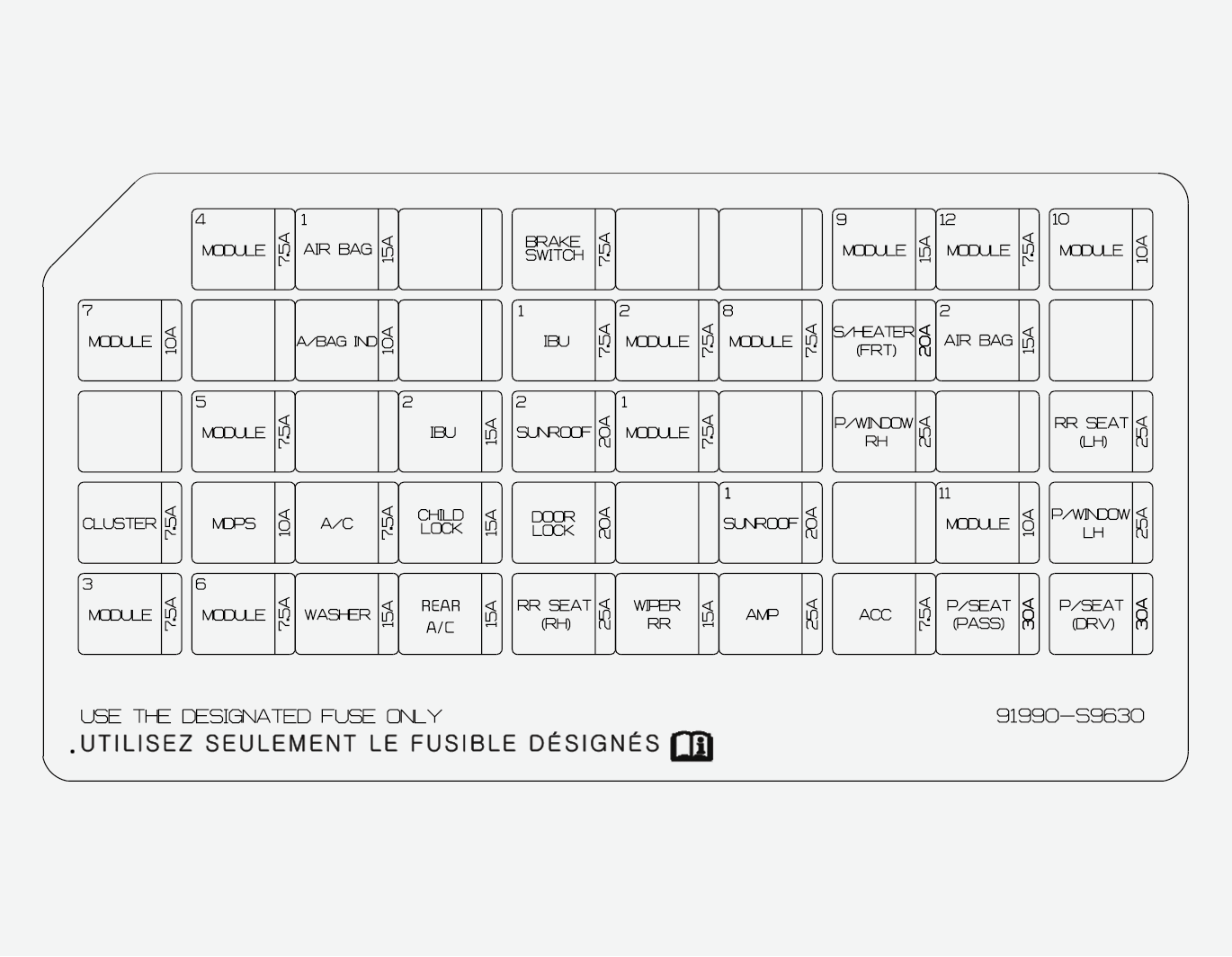

À l'intérieur du couvercle du panneau de fusibles/relais, vous pouvez trouver l'étiquette des fusibles/relais avec le nom des fusibles/relais et leur capacité.

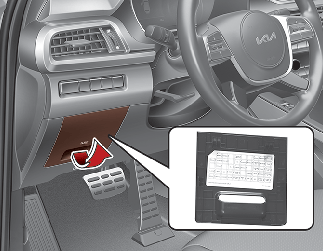

Panneau à fusibles côté conducteur

REMARQUE

Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles à l'intérieur du cache-fusibles. Ce schéma vous indique les informations spécifiques à votre véhicule.

Pour une description du fusible, veuillez vous référer à ce qui suit.

Description

Calibre du fusible

Composant protégé

MODULE 4

7,5 A

Commutateur du levier de changement de vitesses ATM (boîte de vitesses automatique), Commutateur de feux stop, Module de porte du conducteur

SAC GONFLABLE 1

15 A

Module de commande SRS (système de retenue supplémentaire), détecteur de passager

COMMUTATEUR DE FREIN

7,5 A

IBU (Unité de commande de carrosserie intégrée), Interrupteur de feu stop

MODULE 9

15 A

Module de commande de climatisation avant, Convertisseur basse tension CC-CC (Audio), Module de hayon à commande électrique, Module de commande IMS du conducteur, Module de porte du conducteur, Rétroviseur extérieur à commande électrique côté conducteur/passager, Module de commande de climatisation arrière

MODULE 12

7,5 A

Affichage tête haute

MODULE 10

10 A

Radar d’angle arrière gauche/droit, rétroviseur électro-chromique, Commutateur de console

IND DE SAC GONFLABLE

10 A

Module de commande de climatisation avant, Groupe d'instruments

IBU 1

7,5 A

IBU (Unité de commande de carrosserie intégrée)

MODULE 2

7,5 A

Système de surveillance de caméra 360 °, Prise d'inverseur CA, Unité d'inverseur CA, Module de commande de siège ventilé avant, Module de commande de réchauffeur de siège avant, 2ème module de commande de siège ventilé côté gauche/droit, 2ème module de commande de réchauffeur de siège côté gauche/droit

MODULE 8

7,5 A

Commutateur de feux de détresse, Capteur de pluie, Poignée extérieure à clé intelligente côté conducteur/passager, Unité de commande de veilleuse, Veilleuse côté conducteur/passager, Veilleuse de porte conducteur/passager, Veilleuse de porte arrière côté gauche/droit

SIÈGE CHAUFFANT (AVANT)

20 A

Module de commande de ventilation avant, Module de commande de réchauffeur de siège avant, Connecteur de liaison de données

SAC GONFLABLE 2

15 A

Module de commande de SRS (Système de retenue supplémentaire)

MODULE 5

7,5 A

Caméra de vue frontale, Contacteur de coussin de planche de bord, IBU (unité de commande intégrée de la carrosserie), radar avant, indicateur de levier de vitesses ATM (transmission automatique), ECM (module de commande du moteur) 4WD, interrupteur de console, interrupteur de frein de stationnement électrique.

IBU 2

15 A

IBU (Unité de commande de carrosserie intégrée)

TOIT OUVRANT 2

20 A

Contrôleur de toit ouvrant arrière

MODULE 1

7,5 A

IBU (Unité de commande de carrosserie intégrée)

VITRE ÉLECTRIQUE DROITE

25 A

Module de vitre de sécurité à commande électrique de passager, Module de vitre de sécurité à commande électrique arrière droit

SIÈGE AR (côté gauche)

25 A

2ème module de commande de siège ventilé côté gauche, 2ème commande de réchauffeur de siège, Module côté gauche, 2ème actionneur d'inclinaison rabattement de siège gauche

BLOC D'INSTRUMENTS

7,5 A

Bloc d'instruments, Affichage haut de tête

MDPS*1

10 A

MDPS (direction assistée entrainée par moteur)

A/C

7,5 A

Bloc de jonction E/R (Relais de soufflante AV, Relais de soufflante AR, 1/2 relais de chauffage PTC), Module de commande de climatisation avant, Module de commande de climatisation arrière

VERROUILLAGE ENFANT

15 A

Boîtier de relais ICM (module de circuit intégré) (Relais de verrouillage/déverrouillage enfant)

SERRURE DE PORTE

20 A

Relais de verrouillage des portes, Relais de déverrouillage des portes, Relais de hayon, Relais de déverrouillage à deux tours

TOIT OUVRANT 1

20 A

Contrôleur de toit ouvrant avant

MODULE 11

10 A

Capteur de détection des occupants arrière

VITRE ÉLECTRIQUE GAUCHE

25 A

Module de vitre de sécurité à commande électrique du conducteur, Module de vitre de sécurité à commande électrique arrière gauche

MODULE 3

7,5 A

IBU (Unité de commande de carrosserie intégrée)

MODULE 6

7,5 A

Unité principale audio, A/V et navigation, Convertisseur CC-CC basse tension (Audio/AMP), Module de commande de climatisation avant, Rétroviseur électrochromique, Clavier de façade central, Interrupteur de chauffage de siège conducteur/passager, Interrupteur LIN de chauffage de siège conducteur/passager, Module de commande IMS du conducteur, Module de commande de ventilation avant, Module de commande de chauffage de siège avant, 2ème module de commande de siège ventilé gauche/droit, 2ème module de commande de chauffage de siège gauche/droit

LAVE-GLACE

15 A

Commutateur multifonction, Moteur du lave-glace avant, Moteur du lave-glace arrière, Capteur de niveau du lave-glace

SIÈGE AR (côté droit)

25 A

2ème module de commande de siège ventilé côté droit, 2ème commande de chauffage de siège, Module côté droit, 2ème actionneur d'inclinaison rabattement de siège côté droit

ESSUIE GLACE ARRIÈRE

15 A

Relais d'essuie-glace arrière, Moteur d'essuie-glace arrière

AMP

25 A

Convertisseur CC-CC basse tension (AMP)

ACC

7,5 A

IBU (Unité de commande de carrosserie intégrée), Convertisseur CC-CC basse tension (Audio/AMP)

SIÈGE ÉLECTRIQUE (PASS)

30 A

Commutateur manuel du siège passager

SIÈGE ÉLECTRIQUE (CONDUCTEUR)

30 A

Module de commande IMS du conducteur, Commutateur manuel du siège conducteur

*1 : La direction assistée par moteur (MDPS) est identique à la direction assistée électrique (EPS).

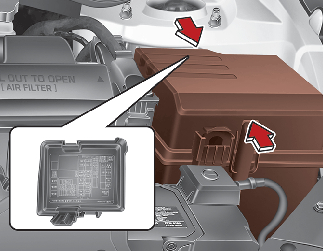

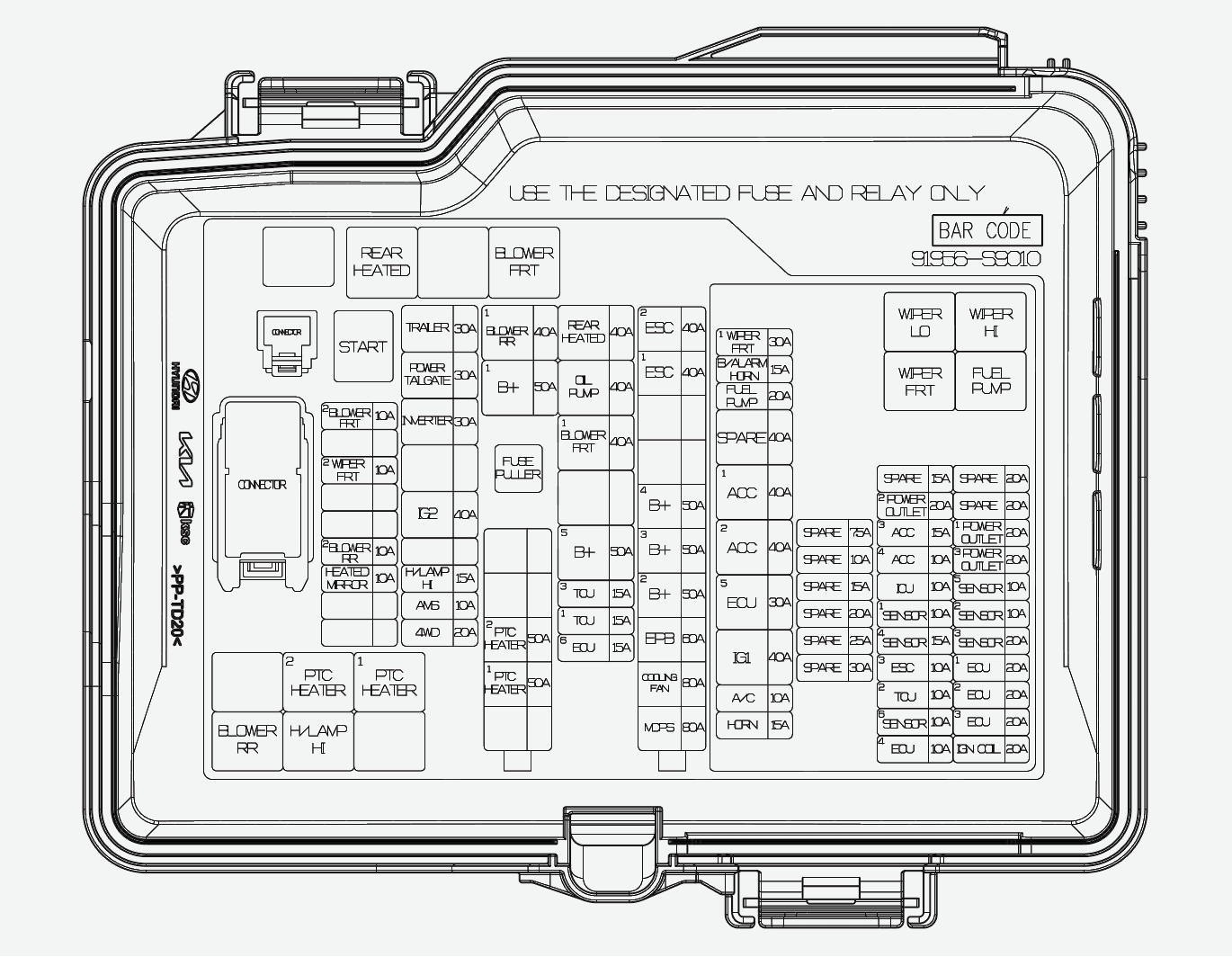

Panneau de fusibles du compartiment moteur

Pour une description du fusible, veuillez vous référer à ce qui suit.

Nom du fusible

Calibre du fusible

Protégé par circuit

MDPS*1

80 A

MDPS (direction assistée entrainée par moteur)

VENTILATEUR DE REFROIDISSEMENT

80 A

Contrôleur du ventilateur de refroidissement

EPB

60 A

Module ESC (commande de stabilité électronique)

B+2

50 A

Bloc de jonction ICU (IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS 14/IPS 15)

B+3

50 A

Bloc de jonction ICU (Fusible - VITRE À COMMANDE ÉLECTRIQUE GAUCHE, SIÈGE ARRIÈRE (GAUCHE), SIÈGE ÉLECTRIQUE (CONDUCTEUR), SIÈGE ÉLECTRIQUE (PASSAGER), MODULE 11)

B+4

50 A

Bloc de jonction ICU (Fusible - MODULE 8, CHAUFFAGE DE SIÈGE (AV), VITRE ÉLECTRIQUE DROITE, AMPLI, TOIT OUVRANT 1)

ESC 1

40 A

Module ESC (commande de stabilité électronique)

ESC 2

40 A

Module ESC (commande de stabilité électronique)

CHAUFFAGE 1 PTC

50 A

Relais de chauffage 1 PCT

CHAUFFAGE 2 PTC

50 A

Relais de chauffage 2 PCT

ECU 6

15 A

ECM (Module de commande du moteur)

TCU 1

15 A

TCM (Module de commande de boîte de vitesses)

TCU 3

15 A

TCM (Module de commande de boîte de vitesses)

B+5

50 A

Bloc de jonction ICU (Fusible - SERRURE DE PORTE, IBU (Unité de commande de carrosserie intégrée) 1, IBU (Unité de commande de carrosserie intégrée) 2, COMMUTATEUR DE FREIN, VERROUILLAGE ENFANT, SIÈGE AR (côté droit), TOIT OUVRANT 2)

REMORQUE 3

30 A

Connecteur de remorque

SOUFFLANTE AV 1

40 A

Relais de soufflante AV

POMPE A HUILE

40 A

Inverseur de pompe à huile électrique

ARRIÈRE CHAUFFANT

40 A

Relais arrière chauffant

B+1

50 A

Bloc de jonction ICU (IPS 1/IPS 2/IPS 3/IPS 5/IPS 6/IPS 7, Relais Latch de charge à long/court terme)

SOUFFLANTE AR 1

40 A

Relais arrière de soufflante

4 ROUES MOTRICES

20 A

ECM 4WD (Module de commande du moteur)

AMS

10 A

Capteur de batterie

FEU DE ROUTE

15 A

Relais de feux de route

IG2

40 A

Relais de démarrage, Bloc PCB (relais IG2)

REMORQUE 2

30 A

Connecteur de remorque

INVERSEUR

30 A

Unité d'onduleur CA

HAYON ÉLECTRIQUE

30 A

Module de hayon électrique

REMORQUE 1

30 A

Connecteur de remorque

RÉTROVISEUR CHAUFFANT

10 A

Rétroviseur extérieur électrique conducteur/passager, module de commande de climatisation avant

SOUFFLANTE AR 2

10 A

Module de commande de climatisation arrière

ESSUIE GLACE AVANT 2

10 A

IBU (Unité de commande de carrosserie intégrée)

SOUFFLANTE AV 2

10 A

Module de commande de climatisation avant

ESSUIE GLACE AVANT 1

30 A

Relais AV d'essuie-glace

AVERTISSEUR SONORE D'ALARME ANTIVOL

15 A

Relais d'avertisseur sonore d'alarme antivol

POMPE À CARBURANT

20 A

Relais de pompe à carburant

ACC 1

40 A

Relais ACC 1

ACC 2

40 A

Relais ACC 2

ECU 5

30 A

Relais de commande du moteur

IG1

40 A

Relais IG1

A/C

10 A

Relais de climatisation

AVERTISSEUR SONORE

15 A

Relais d'avertisseur sonore

PRISE DE COURANT 2

20 A

Prise de courant avant

ACC 3

15 A

Chargeur USB arrière, Chargeur USB de coffre, Chargeur USB de coussin de siège conducteur/passager

ACC 4

10 A

Chargeur USB avant, Chargeur USB arrière droit

ICU

10 A

Bloc de jonction ICU (Fusible - ACC)

CAPTEUR 1

10 A

Relais de pompe à carburant

CAPTEUR 4

15 A

Valve de fermeture de filtre à charbon, Sonde d'oxygène n°1/n°2/n°3/n°4

ESC 3

10 A

Connecteur de liaison de données, Module ESC (contrôle électronique de stabilité)

TCU 2

10 A

TCM (Module de commande de boîte de vitesses), Commutateur de gamme de boîte-pont

CAPTEUR 6

10 A

Inverseur de pompe à huile électrique

ECU 4

10 A

ECM (Module de commande du moteur)

PRISE DE COURANT 1

20 A

Prise de courant du coffre à bagages

PRISE DE COURANT 3

20 A

Prise de courant arrière

CAPTEUR 5

10 A

Solénoïde de pompe à huile

CAPTEUR 2

10 A

Relais de climatiseur, Électrovanne de commande de purge, Vanne de commande d'huile n°1/n°2/n°3/n°4 (admission/échappement), Électrovanne d'admission variable n°1/n°2, Thermostat électronique

CAPTEUR 3

20 A

Contrôleur du ventilateur de refroidissement

ECU 1

20 A

ECM (Module de commande du moteur)

ECU 2

20 A

ECM (Module de commande du moteur)

ECU 3

20 A

ECM (Module de commande du moteur)

BOBINE D'ALLUMAGE

20 A

Bobine d'allumage n°1/n°2/n°3/n°4/n°5/n°6

*1 : La direction assistée par moteur (MDPS) est identique à la direction assistée électrique (EPS).

Veuillez consulter le tableau suivant pour connaître le type de relais.

Nom de relais

Type

Relais de soufflante AV

MINI

Relais arrière chauffant

MINI

Relais de démarrage

MICRO

Relais de chauffage 1 PCT

MICRO

Relais de chauffage 2 PCT

MICRO

Relais de feux de route

MICRO

Relais arrière de soufflante

MICRO

Relais d'essuie-glace lent

MICRO

Relais d'essuie-glace rapide

MICRO

Relais AV d'essuie-glace

MICRO

Relais de POMPE À CARBURANT

MICRO

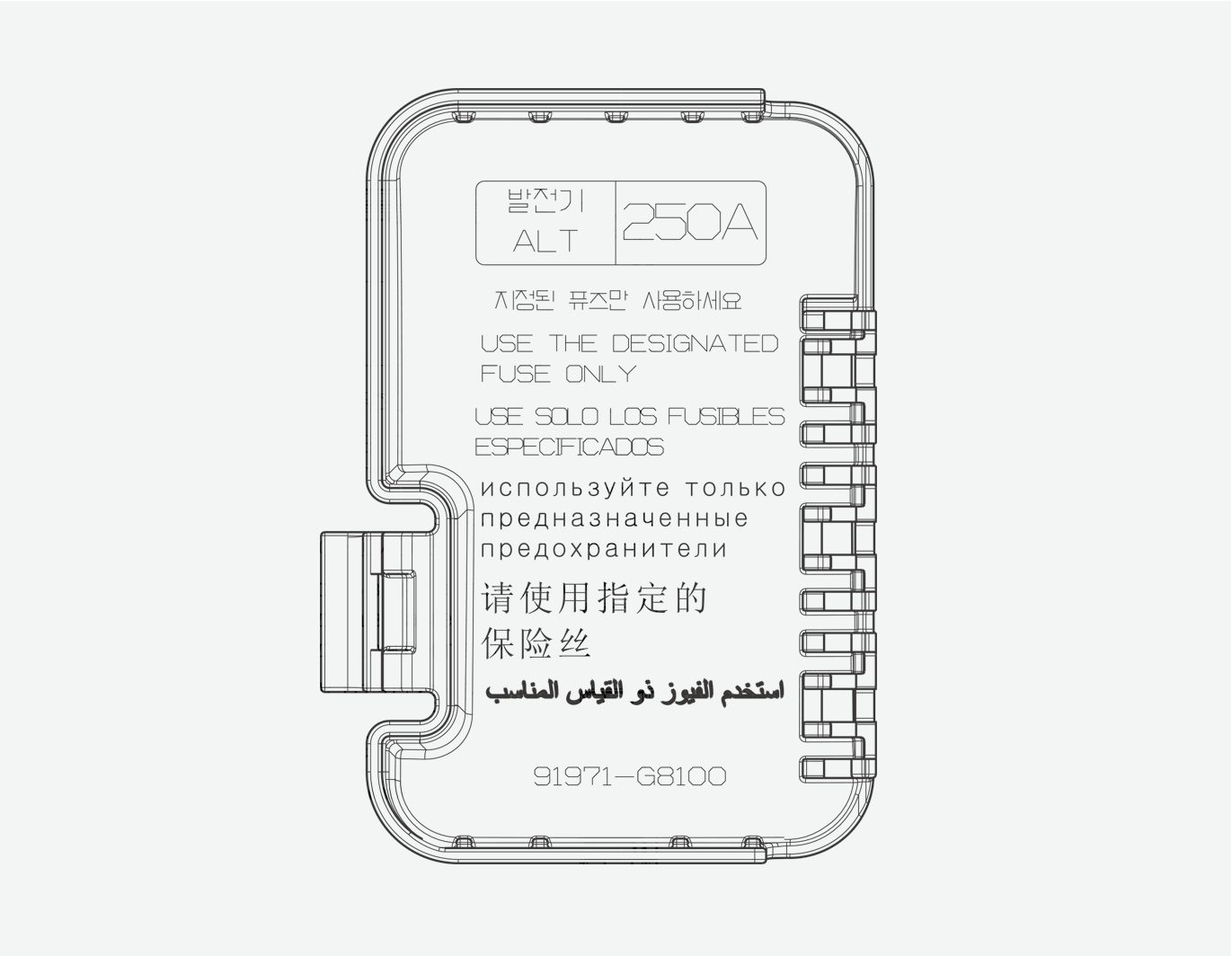

Cache de protection de borne de batterie

REMARQUE

Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles.
