1. Kood ja pistik (koodikomplekt)

2. Juhtkarp

3. Laadimiskaabel ja laadimisliides

Kui te ei saa tühja aku tõttu avalikku laadimisjaama sõita, saate autot laadida kaasaskantava laadimiskaabliga (ICCB: kaablisisene juhtplokk).

• See kaabel on loodud aku ootamatust tühjenemisest põhjustatud probleemide ärahoidmiseks ja üldiste pistikupesade kasutamiseks. See võib see tekitada liigseid elektriarveid, kuna elektrisõidukite elektritasusid ei rakendata. Nii et ärge kasutage seda oma auto täielikuks laadimiseks.

• Kui see kaabel ühendatakse majapidamisvoolu allikaga, võib see ületada turustaja võimsust, põhjustades ohutusprobleeme, näiteks elektri väljalülitamine ja tulekahju.

1. Enne pistiku pistikupessa ühendamist kontrollige pistikupesa voolumärgist.

2. Ühendage pistik majapidamises kasutatavasse pistikupessa.



3. Kontrollige juhtploki kuva olekut.

4. Laadimisvoolu reguleerimiseks vajutage nuppu (1) juhtploki tagaküljel kauem kui 1 sekund. (Vt Rohkem üksikasju.)

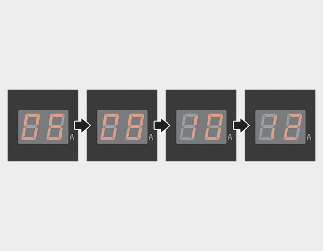

5. Igal nupu (1) vajutamisel muutub juhtploki kuva järjest olekutele 12 A, 10 A ja 8 A.(^*1,^*2)

6. Kui laadimistase on määratud, alustage laadimist vastavalt tilklaadimise laadimisprotseduurile.

*1: MAX 10 A: 10 A, 8 A, 6 A * 2: MAX 8 A: 8 A, 7 A, 6 A

* ICCB laadimisvoolu seadistamise näited

(Kuid need on ainult näited ja olukorrad võivad ümbritsevast keskkonnast sõltuvalt erineda.)

1. Enne pistiku ühendamist pistikupesaga kontrollige elektripistiku nimivoolu.

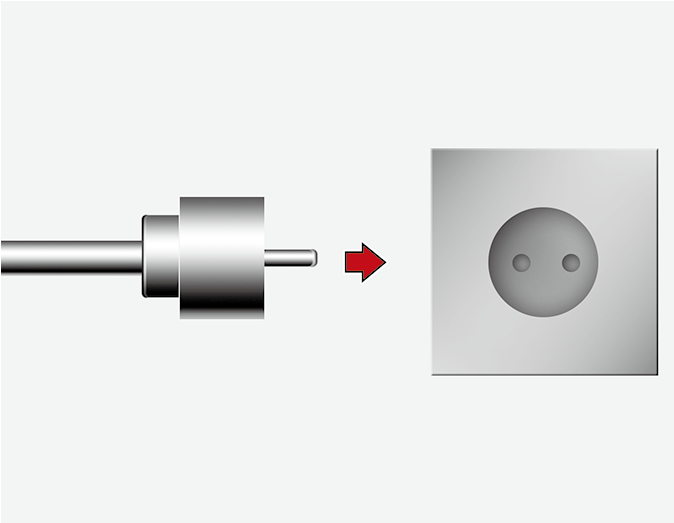

2. Ühendage pistik majapidamises kasutatava pistikupessa.



3. Kontrollige juhtpaneelil kuvatavat akent.

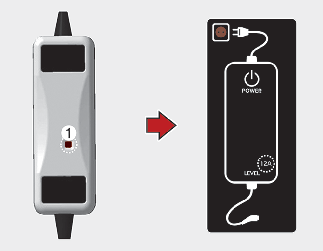

4. Laadimistaseme reguleerimiseks vajutage juhtploki taga asuvat nuppu (1) üle 2-8 sekundit. (Vaadake laadimiskaabli tüüpi ja laadimistaseme määramise näidet.)

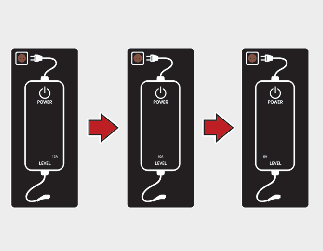

5. Laadimistase juhtploki näidikul muutub iga kord, kui te vajutate nuppu (1).

6. Kui laadimistase on määratud, alustage laadimist vastavalt kaasaskantava laadija laadimisprotseduurile.

※ ICCB laadimistaseme määramise näide

See näide on mõeldud ainult illustratsiooniks, tegelik olukord oleneb kasutuskeskkonnast.
