Kaitsme- ja releeploki kirjeldus

Sisemine kaitsmepaneel

Leiate kaitsme-/releepaneeli katetelt kaitsme/relee sildi selle nime ja võimsusega.

MÄRKUS

Kõik selles juhendis olevad kaitsmepaneeli kirjeldused ei pruugi rakenduda teie sõidukile. See on printimise ajal täpne. Oma sõiduki kaitsmepaneeli uurides vaadake kaitsmepaneeli silti.

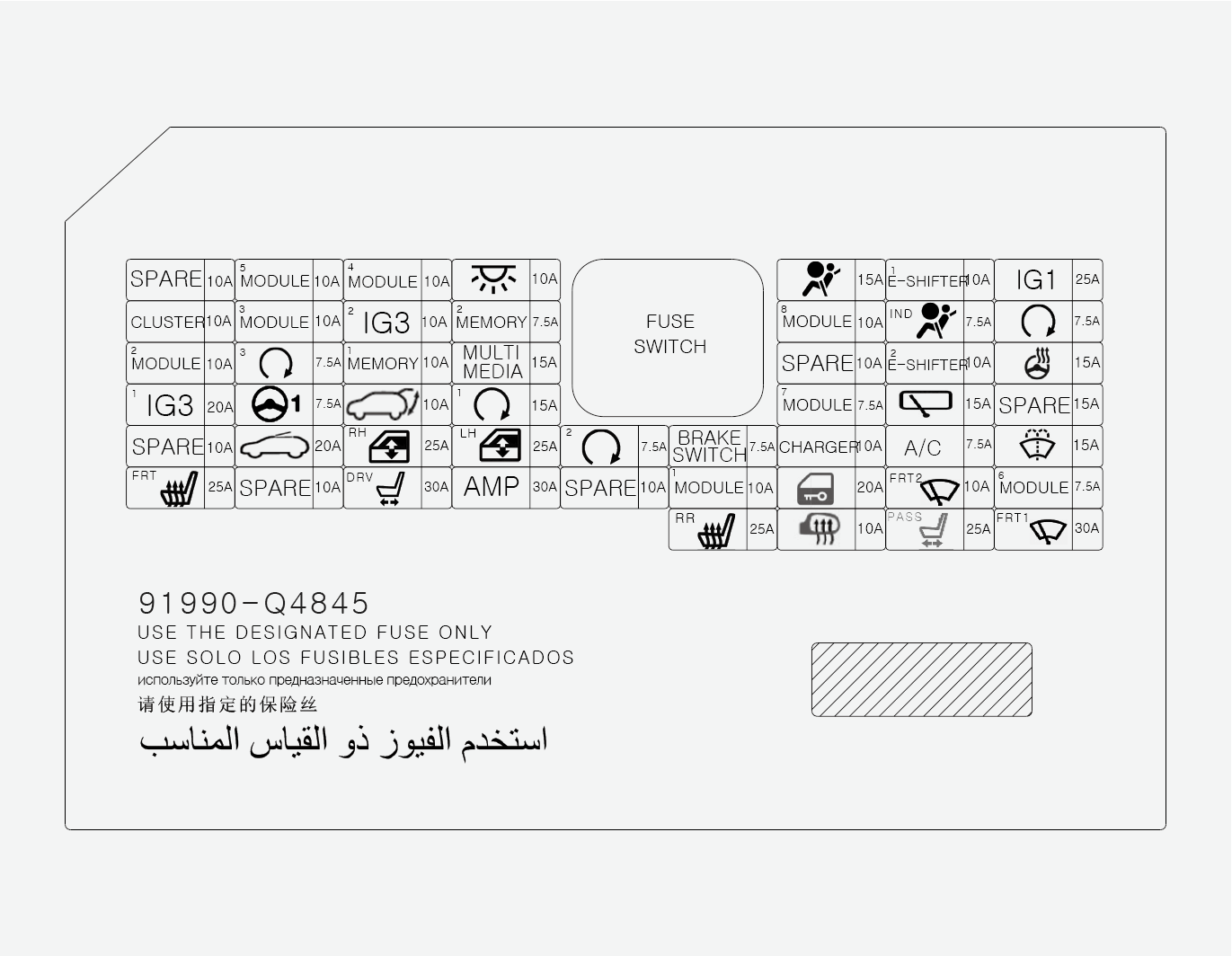

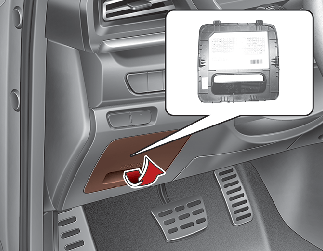

Juhipoolse külje kaitsmeplokk

Näidikupaneel (juhipoolne kaitsmepaneel)

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstavad vooluahelad

MOODUL 5

10 A

Armatuurlaua lüliti, ECM (elektro-kroompeegel), heli- / video- ja navigeerimise peaüksus, esitulede reguleerimise lüliti LH/RH, esiistme soojenduse juhtmoodul, tagaistme soojenduse juhtmoodul, automaatne esilaterna tasandamise moodul, esiistme ventilatsiooni juhtmoodul, võimendi, KLAHVISTIK, OBD

MOODUL 4

10 A

Löögipadja lüliti, MFC-moodul, AEB-moodul, tagumine nurgaradar vasak/parem, VESS, konsooli ülemine osa EXTN (STR'G WHEEL HEATED)

SISEVALGUSTI

10 A

Pagasilatern, eesmine peeglituli, RH / RH, salongivalgusti, konsoolilamp, vihmaandur, juhtmevaba laadija

TURVAPADI

15 A

ACU (turvapadja juhtplokk)

E-SHIFTER 1

E-SHIFTER 1

10 A

Konsooli ülemine EXTN (SBW)

IG 1

25 A

PCB plokk (FUSE-IEB2, EPCU2)

NÄIDIKUPLOKK

10 A

Näidikuplokk

MOODUL 3

10 A

BCM (kere juhtmoodul), juhi / sõitja ukse moodul, piduritule lüliti

IG3 2

10 A

Kütusepaagi ukse- ja akulaadimise lüliti, klaster, laadimisnäidik, kliimaseadme juhtimismoodul, heli-, video- ja navigeerimise peaüksus, heli, IG3, PTC-kütteseade, laadimiskontrolli moodul

MÄLU 2

7,5 A

VESS, AKU_JAHUTAJA

TURVAPADJA MÄRGUTULI

7,5 A

näidikuplokk, kliimaseadme juhtmoodul

START

7,5 A

EPCU, Targa võtmepuldi juhtmoodul

MOODUL 2

10 A

O/S MIRROR, vooluvõrgu relee, võimendi, BCM (korpuse juhtmoodul), juhtmevaba laadimisseade, USB/laadimisseade, nutika võtme juhtmoodul, audioüksus, KLAHVISTIK

NUPP START3

7,5 A

Elektroonilise võtme juhtmoodul

MÄLU 1

10 A

Juhi/sõitja uksemoodul, IMS (juhi integreeritud mälusüsteemi moodul), klaster, kliimaseadme juhtmoodul, ECM (elektro-kroompeegel), automaatne valguse ja fotoandur, BCM (kere juhtimismoodul), aktiivse õhuklapi seade

MULTIMEEDIA

15 A

Audio / video ja navigeerimise juhtpult, klaviatuur

E-SHIFTER 2

E-SHIFTER 2

10 A

SBW juhtseade

IG3 1

20 A

IG3_1 relee

MDPS-seade

7,5 A

MDPS seade

TAGALUUK

10 A

Tagaluugi relee

NUPP START1

15 A

Elektroonilise võtme juhtmoodul

MOODUL 7

7,5 A

Eesmise istme soojenduse juhtmoodul / esiõhuventilatsiooni juhtmoodul, tagaistme soojenduse juhtmoodul, vahelduvvoolu muunduri moodul

KOJAMEES (TAGUMINE)

15 A

Mootoriruumi harukarp (tagumise klaasipuhasti relee), tagumise klaasipuhasti mootor

SOOJENDUSEGA ROOL

15 A

BCM (kere juhtmoodul)

KATUSELUUK

20 A

Katuseluugi mootor

K/AKEN RH

25 A

Elektriajamiga akna parempoolse külje relee, reisijaakna turvamoodul (LHD), juhiakna turvamoodul (RHD)

K/AKEN LH

25 A

Elektrilise akna vasakpoolse käepideme relee, juhiakna turvamoodul (LHD), reisijate akna ohutusmoodul (RHD)

NUPP START 2

7,5 A

Süütelüliti, elektroonilise võtme juhtmoodul

PIDURILÜLITI

7,5 A

Piduritulede lüliti, targa võtmepuldi juhtmoodul

LAADIJA

LAADIJA

10 A

Laadimiskontrolli moodul, laadija lukustuse / avamise relee, C_C_LAMP

KLIIMASEADE

7,5 A

Õhukonditsioneeri juhtmoodul, ionisaator

PESUR

15 A

Mitmefunktsiooniline lüliti

S/KUUMUTAJA (FRT)

25 A

Eesmise istmesoojenduse juhtmoodul

K/ISTE (DRV)

30 A

Juhiistme manuaalsed lülitid, juhi IMS moodul

AMP

30 A

AMP

MOODUL 1

10 A

Ohulüliti, OBD, juhi elektroonilise võtme välimine käepide, sõitja elektroonilise võtme välimine käepide, juhiuksemoodul, reisijauksemoodul, meeleoluvalgusti, O/S peegli lahti/kokku pööramise relee

UKSE LUKK

20 A

Uste lukustamise/lukkude avamise relee, ICM-releeplokk (turvalukustussüsteemi relee)

KOJAMEES2 (EES)

10 A

BCM (korpuse juhtimismoodul), klaasipuhasti mootor, masinaruumi ühendusplokk (esiklaasi puhasti (madal) relee)

MODULE 6

7,5 A

BCM (keha juhtimismoodul), nutika võtme juhtmoodul

S/KUUMUTAJA (TAGA)

25 A

Tagumise istmesoojenduse juhtmoodul

SOOJENDUSEGA PEEGEL

10 A

Juhi/sõitja elektrooniline tahavaatepeegel, kliimaseadme juhtmoodul, RR HTD, RR HTD RLY

KOJAMEES1 (EES)

30 A

Klaasipuhasti mootor, mootoriruumi sõlmplokk (esiklaasi puhasti relee)

P/SEAT(PASS)

25 A

Kaassõitja istme manuaalsed lülitid

Mootoriruumi kaitsmepaneel

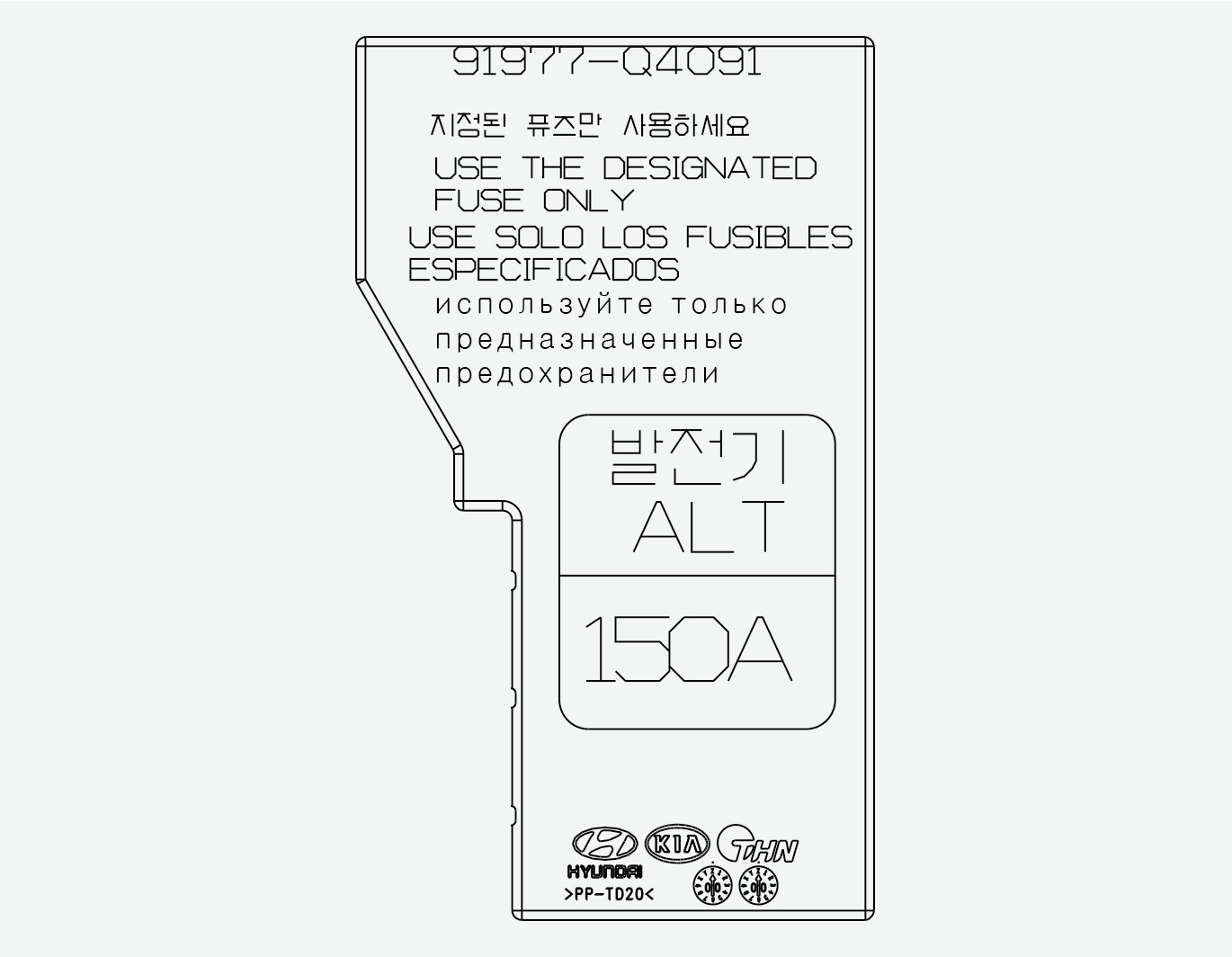

Aku klemmikate

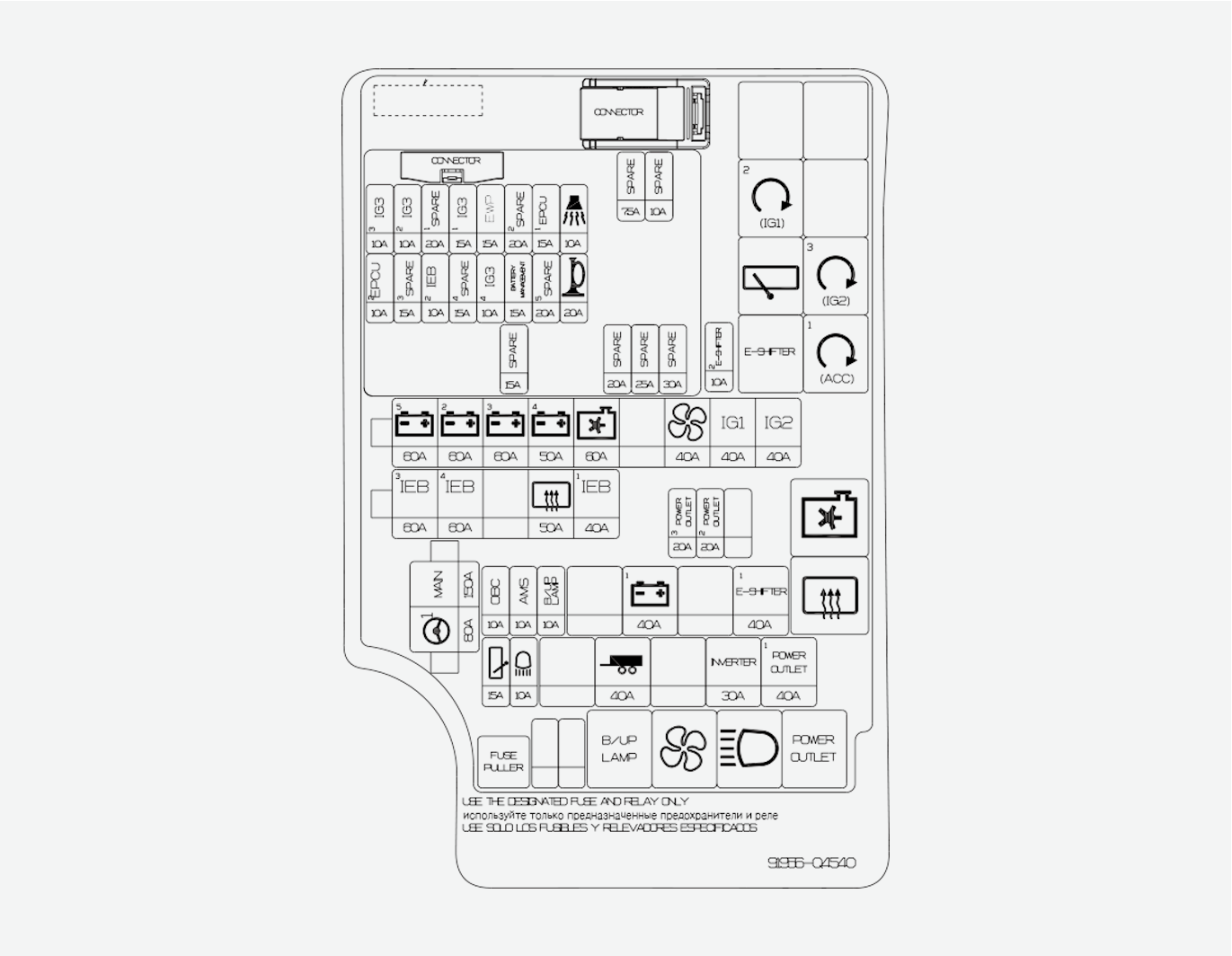

Mootoriruumi sahtli kaitsmepaneel

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstavad vooluahelad

MITMIKKAITSE

B + 5

60 A

PCB-plokk (kaitsmed – EPCU1, BMS, B / Alarmi signaal, signaal, relee – PÕHJAL)

B + 2

60 A

IGPM (kaitse – S/SOOJENDI (TAGA), ARISU (4CH), IPS (2CH), IPS (2CH))

B + 3

60 A

IGPM (ARISU (4CH), IPS (2CH), IPS (2CH), IPS (2CH), IPS (1CH))

B + 4

50 A

IGPM (sulavkaitsed – TAGALUUK, KAUTSEAKEN, P / PAREM AKEN, P / VASAK AKEN, S / SOOJENDI EEST), P / ISTE (JUHT), AMP, IG3_1, laadija

JAHUTUSVENTILAATOR 1

60 A

Jahutusventilaatori relee

PUHUR

40 A

Puhuri relee

IG 1

40 A

Nupp Start # 2 (IG1) relee, Nupp Start # 1 (ACC) relee

IG 2

40 A

Nupp Start # 3 (IG2) relee

MDPS-seade

80 A

MDPS seade

IEB 3

60 A

IDB_MTR + 2

IEB 4

60 A

IDB_MTR + +1

TAGUMINE SOOJENDI

50 A

Tagaklaasisoojendi relee

IEB 1

40 A

IDB-seade, OBD

MAIN

150 A

KAitse – pistikupesa 1, vahelduvvoolu muunduri moodul, esituli (kauge), tagumine klaasipuhasti

Kaitse

PISTIKUPESA 3

20 A

P / PISTIKUPESA relee

PISTIKUPESA 2

20 A

P / PISTIKUPESA relee

Pardalaadija

Pardalaadija

10 A

OBC seade

AMS

AMS

10 A

Aku SNSR

EWP

15 A

Elektriline veepump (aku), Elektriline veepump (PE)

B + 1

40 A

Armatuurlaua harukarp (kaitse – NUPP START1, NUPP START2, PIDURLÜLITI, MOODUL1, UKSELUKK, lekkevoolu automaatne väljalülitusseade)

E-SHIFTER 1

E-SHIFTER 1

40 A

E-KÄIGUVAHETI relee

E-SHIFTER 2

E-SHIFTER 2

10 A

E-KÄIGUVAHETI relee

TAGUMINE KOJAMEES

15 A

Tagaklaasipuhastaja relee

Kaitse

PÕHITULE PIRN KAUG

10 A

ESITULE HI relee

MUUNDUR

30 A

vahelduvvoolu muunduri üksus

PISTIKUPESA 1

40 A

Pistiku relee

TAGURDUSTULI

10 A

TAGA/ÜLES LAMP Relee

IG3_2

10 A

OBC seade

IG3_3

3 IG3

10 A

Jahutusventilaatori relee, e-kompressor, puhuri relee, EPCU

IG3_4

4 IG3

10 A

BMS seade, aktiivse õhuklapi seade, 3 WAY_VALVE (RH / LH), B/ÜLES LP relee

IG3_1

15 A

IG3_1 relee

EPCU 1

15 A

EPCU

BMS

BMS

15 A

BMS seade

Signaal

20 A

Signaali relee

IEB 2

10 A

IDB-seade, mitmeotstarbeline kontrollühendus

EPCU 2

10 A

EPCU

B/HÄIRESIGNAAL

10 A

Vargusvastase alarmsüsteemi signaali relee

HAAGIS

40 A

HAAGIS
Relee

Sümbol

Relee nimi

Tüüp

Nupp Start # 2 (IG1) relee

MIKRO

E-SHIFTER

E-KÄIGUVAHETI relee

MIKRO

Tagaklaasipuhastaja relee

MIKRO

Nupp Start # 3 (IG2) relee

MIKRO

TAGA/ÜLES LAMP Relee

MIKRO

Nupp Start # 1 (ACC) relee

MIKRO

Jahutusventilaatori relee

MINI

Tagaklaasisoojendi relee

MINI

Puhuri relee

MIKRO

Esitule HI relee

MIKRO

Pistiku relee

MIKRO
