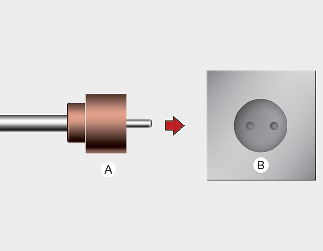

1. Brancher la fiche à une prise électrique domestique.



A : Prise

B : Prise électrique

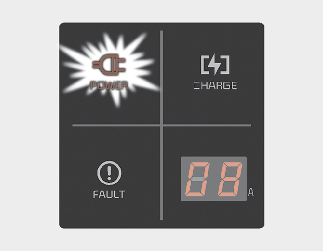

1. Vérifier si le témoin d’alimentation (vert) s’allume sur le boîtier de commande.



2. Actionner le frein de stationnement tout en appuyant sur la pédale de frein.

3. Couper tous les commutateurs et mettre le levier de changement de vitesses sur P (stationnement). Si vous essayez de charger lorsque le levier de changement de vitesses n'est pas sur P (stationnement), il se met automatiquement sur P (stationnement).

   Ne chargez toutefois la batterie que lorsque le levier de changement de vitesses est sur P pour des raisons de sécurité.

* Assurez-vous que la fiche est bien enfoncée dans la prise. (Si elle est desserrée, elle peut produire de la chaleur.)

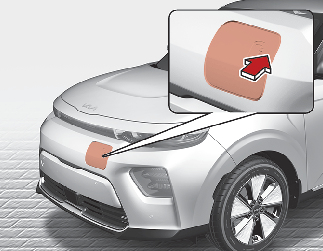

1. Ouvrir la trappe de charge en appuyant sur l'icône de trappe de charge. La trappe de charge ne s'ouvre pas si la porte du véhicule est verrouillée.




   Mise en garde

   Si vous ne pouvez pas ouvrir la trappe de charge à cause du gel, tapez légèrement ou retirez la glace près de la trappe de charge. N'essayez pas de forcer pour ouvrir le volet de charge.

   Si vous l'ouvrez en forçant, la trappe de charge peut être endommagée.



   Mise en garde

   Pour pouvoir brancher le connecteur de charge, déverrouiller le verrou du volet pour débloquer le système de verrouillage du connecteur de charge.

   Sinon, le connecteur de charge et l'entrée de charge du véhicule peuvent être endommagés.



   Remarque

   La trappe de charge se déverrouille lorsque la porte du conducteur est déverrouillée.

   Pour déverrouiller la trappe de charge :

   • Appuyez sur le bouton de déverrouillage de porte de la clé intelligente.

   • Appuyez sur le bouton de déverrouillage central de la porte sur la garniture de l'accoudoir de la porte du conducteur

   • Tirez la poignée de porte intérieure du conducteur vers l'extérieur

   La trappe de charge se verrouille lorsque toutes les portes sont verrouillées. Pour verrouiller la trappe de charge :

   • Appuyez sur le bouton de verrouillage de porte de la clé intelligente.

   • Appuyez sur le bouton de verrouillage central de la porte sur la garniture de l'accoudoir de la porte du conducteur

   * Toutes les portes se verrouillent automatiquement lorsque la vitesse dépasse 15km/h (9,3 mph).

   La trappe de charge est également verrouillée lorsque la vitesse du véhicule dépasse 15km/h (9,3 mph).

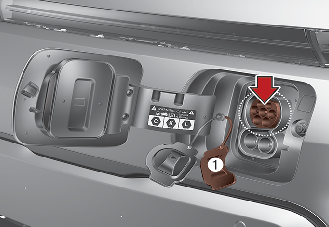

2. Ouvrir la trappe de charge puis ouvrir le cache de la prise (1).

3. Ouvrir le couvercle de protection du connecteur de charge et vérifier si de la poussière est présente sur le connecteur et la prise de charge.

4. Saisir la poignée du connecteur de charge et le brancher à la prise de charge CA du véhicule. Pousser le connecteur jusqu’à entendre un déclic. Si le connecteur de charge et la borne de charge ne sont pas correctement reliés, un incendie peut survenir.



* Connecteur de charge Mode de verrouillage du connecteur de charge c.a.

Lorsque le connecteur de charge et la prise de charge sont connectés, vous pouvez choisir le mode en appuyant sur le bouton. Le connecteur de charge se verrouille à un moment différent selon le mode sélectionné.

Mode toujours : lorsque le connecteur de charge est correctement connecté, il se verrouille automatiquement.

En mode de charge : lorsque le connecteur de charge est correctement connecté et que la charge est lancée, le connecteur de charge se verrouille.

Pour plus de détails, se reporter à Plus de détails.

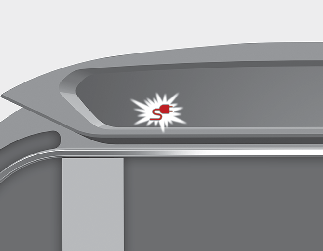

1. La charge démarre automatiquement et le témoin de charge commence à clignoter.




2. Vérifier si le témoin de charge de la batterie haute tension sur le combiné d’instruments est allumé. La charge ne se produit pas lorsque le témoin de charge est éteint.

   Lorsque le connecteur de charge n’est pas correctement branché, rebrancher le câble de charge pour recharger.




   Mise en garde

   • Vous pouvez commencer la charge lorsque le bouton START/STOP (démarrage/arrêt) est en position OFF et que le sélecteur de vitesses est sur P (stationnement).

     Une fois la charge commencée, vous pouvez utiliser des appareils électriques comme la radio en appuyant sur le bouton START/STOP (démarrage/arrêt) en position ACC ou ON.

   • Si vous passez le sélecteur de vitesses de P (stationnement) à R (marche arrière), N (point mort) ou D (marche avant), la charge s’arrête immédiatement. Si vous voulez arrêter à nouveau la charge, placer le sélecteur de vitesses sur P (stationnement) et enfoncer le bouton START/STOP (démarrage/arrêt) à la position OFF (arrêt). Débrancher et rebrancher le câble de charge pour recommencer la charge.

3. Après le début de la mise en charge, le temps de charge estimé s'affiche sur le combiné d'instruments pendant environ 1 minute.

   Si vous ouvrez la porte côté conducteur pendant la charge, le temps de charge estimé s’affiche également sur le combiné d’instruments pendant environ 1 minute.

   Lorsque la charge réservé est définie, le temps de charge estimé s’affiche sous la forme « -- ».




   Mise en garde

   Selon l’état et la durabilité de la batterie haute tension, les spécifications du chargeur et la température ambiante, le temps nécessaire pour charger la batterie haute tension peuvent varier.



   Mise en garde

   Pour pouvoir brancher le connecteur de charge, déverrouiller la porte pour débloquer le système de verrouillage du connecteur de charge.

   Sinon, le connecteur de charge et l'entrée de charge du véhicule peuvent être endommagés.

1. Brancher la fiche à une prise électrique domestique.



A : Prise

B : Prise électrique

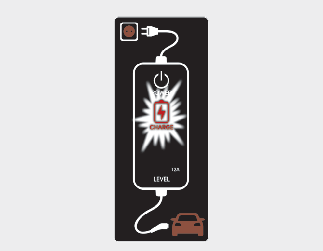

1. Vérifiez si le témoin d’alimentation (vert) s’allume sur le boîtier de commande.



2. Enfoncer la pédale de frein et serrer le frein de stationnement.

3. Couper tous les commutateurs et mettre le levier de changement de vitesses sur P (stationnement). Si vous essayez de charger lorsque le levier de changement de vitesses n'est pas sur P (stationnement), il se met automatiquement sur P (stationnement).

   Ne chargez toutefois la batterie que lorsque le levier de changement de vitesses est sur P pour des raisons de sécurité.

* Assurez-vous que la fiche est bien enfoncée dans la prise. (Si elle est desserrée, elle peut produire de la chaleur.)

1. Ouvrir la trappe de charge en appuyant sur l'icône de trappe de charge. La trappe de charge ne s'ouvre pas si la porte du véhicule est verrouillée.




   Mise en garde

   Si vous ne pouvez pas ouvrir la trappe de charge à cause du gel, tapez légèrement ou retirez la glace près de la trappe de charge. N'essayez pas de forcer pour ouvrir le volet de charge.

   Si vous l'ouvrez en forçant, la trappe de charge peut être endommagée.



   Mise en garde

   Pour pouvoir brancher le connecteur de charge, déverrouiller le verrou du volet pour débloquer le système de verrouillage du connecteur de charge.

   Sinon, le connecteur de charge et l'entrée de charge du véhicule peuvent être endommagés.



   Remarque

   La trappe de charge se déverrouille lorsque la porte du conducteur est déverrouillée.

   Pour déverrouiller la trappe de charge :

   • Appuyez sur le bouton de déverrouillage de porte de la clé intelligente.

   • Appuyez sur le bouton de déverrouillage central de la porte sur la garniture de l'accoudoir de la porte du conducteur

   • Tirez la poignée de porte intérieure du conducteur vers l'extérieur

   La trappe de charge se verrouille lorsque toutes les portes sont verrouillées. Pour verrouiller la trappe de charge :

   • Appuyez sur le bouton de verrouillage de porte de la clé intelligente.

   • Appuyez sur le bouton de verrouillage central de la porte sur la garniture de l'accoudoir de la porte du conducteur

   * Toutes les portes se verrouillent automatiquement lorsque la vitesse dépasse 15km/h (9,3 mph).

   La trappe de charge est également verrouillée lorsque la vitesse du véhicule dépasse 15km/h (9,3 mph).

2. Ouvrir la trappe de charge puis ouvrir le cache de la prise (1).

3. Ouvrir le couvercle de protection du connecteur de charge et vérifier si de la poussière est présente sur le connecteur et la prise de charge.

4. Saisir la poignée du connecteur de charge et le brancher à la prise de charge CA du véhicule. Pousser le connecteur jusqu’à entendre un déclic. Si le connecteur de charge et la borne de charge ne sont pas correctement reliés, un incendie peut survenir.



* Connecteur de charge Mode de verrouillage du connecteur de charge c.a.

Lorsque le connecteur de charge et la prise de charge sont connectés, vous pouvez choisir le mode en appuyant sur le bouton. Le connecteur de charge se verrouille à un moment différent selon le mode sélectionné.

Mode toujours : lorsque le connecteur de charge est correctement connecté, il se verrouille automatiquement.

En mode de charge : lorsque le connecteur de charge est correctement connecté et que la charge est lancée, le connecteur de charge se verrouille.

Pour plus de détails, se reporter à Plus de détails.

1. La charge commence automatiquement (le témoin de charge s'allume).




2. Vérifier si le témoin de charge de la batterie haute tension sur le combiné d’instruments est allumé. La charge ne se produit pas lorsque le témoin de charge est éteint.

   Lorsque le connecteur de charge n’est pas correctement branché, rebrancher le câble de charge pour recharger.




   Mise en garde

   • Vous pouvez commencer la charge lorsque le bouton START/STOP (démarrage/arrêt) est en position OFF et que le sélecteur de vitesses est sur P (stationnement).

     Une fois la charge commencée, vous pouvez utiliser des appareils électriques comme la radio en appuyant sur le bouton START/STOP (démarrage/arrêt) en position ACC ou ON.

   • Si vous passez le sélecteur de vitesses de P (stationnement) à R (marche arrière), N (point mort) ou D (marche avant), la charge s’arrête immédiatement. Si vous voulez arrêter à nouveau la charge, placer le sélecteur de vitesses sur P (stationnement) et enfoncer le bouton START/STOP (démarrage/arrêt) à la position OFF (arrêt). Débrancher et rebrancher le câble de charge pour recommencer la charge.

3. Après le début de la mise en charge, le temps de charge estimé s'affiche sur le combiné d'instruments pendant environ 1 minute.

   Si vous ouvrez la porte côté conducteur pendant la charge, le temps de charge estimé s’affiche également sur le combiné d’instruments pendant environ 1 minute.

   Lorsque la charge réservé est définie, le temps de charge estimé s’affiche sous la forme « -- ».




   Mise en garde

   Selon l’état et la durabilité de la batterie haute tension, les spécifications du chargeur et la température ambiante, le temps nécessaire pour charger la batterie haute tension peuvent varier.



   Mise en garde

   Pour pouvoir brancher le connecteur de charge, déverrouiller la porte pour débloquer le système de verrouillage du connecteur de charge.

   Sinon, le connecteur de charge et l'entrée de charge du véhicule peuvent être endommagés.
