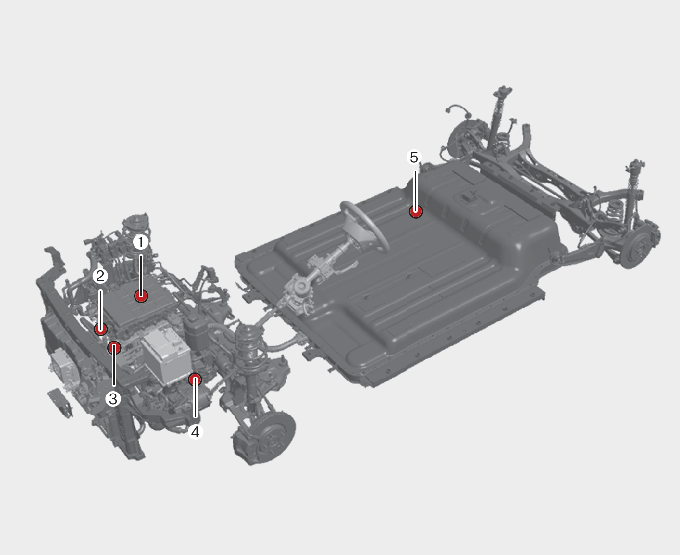

Principaux composants du véhicule électrique

Chargeur embarqué (OBC) :dispositif externe (faible vitesse) pour charger la batterie haute tension.
Inverseur : transforme le courant continu en courant alternatif pour alimenter le moteur, et transforme le courant alternatif en courant continu pour charger la batterie haute tension.
LDC :transforme l’électricité de la batterie haute tension en basse tension (12 V) pour alimenter le véhicule (c.c.-c.c.).
VCU : fonctionne comme un contrôleur de surveillance du véhicule électrique
Moteur de traction :convertit l'énergie électrique d'une batterie chargée en énergie mécanique (fonctionnement identique à un moteur à combustion interne)
Engrenage de réduction : fournit une force de rotation du moteur aux roues à la vitesse et au couple appropriés.
Batterie haute tension (polymère lithium-ion) : stocke et fournit l’énergie nécessaire au véhicule électrique pour fonctionner (la batterie 12 V auxiliaire fournit du courant aux fonctions du véhicule comme les éclairages et les essuie-glaces).

* OBC : chargeur embarqué

* LDC : convertisseur de c.c. basse tension

* VCU : unité de contrôle du véhicule

Avertissement

Ne pas retirer ni démonter volontairement des composants à haute tension, ni des connecteurs et des fils de batterie haute tension. Veiller également à ne pas endommager des composants haute tension ni la batterie haute tension. Cela pourrait entraîner des blessures graves et réduire les performances et la durée de vie du véhicule.
Lorsque les composants ou la batterie haute tension doivent faire l'objet d'un contrôle ou d'une opération d'entretien, faire vérifier le véhicule par un atelier professionnel. Kia recommande de consulter un concessionnaire/réparateur agréé Kia.
