Description du panneau de fusibles/relais
Panneau de fusibles intérieur

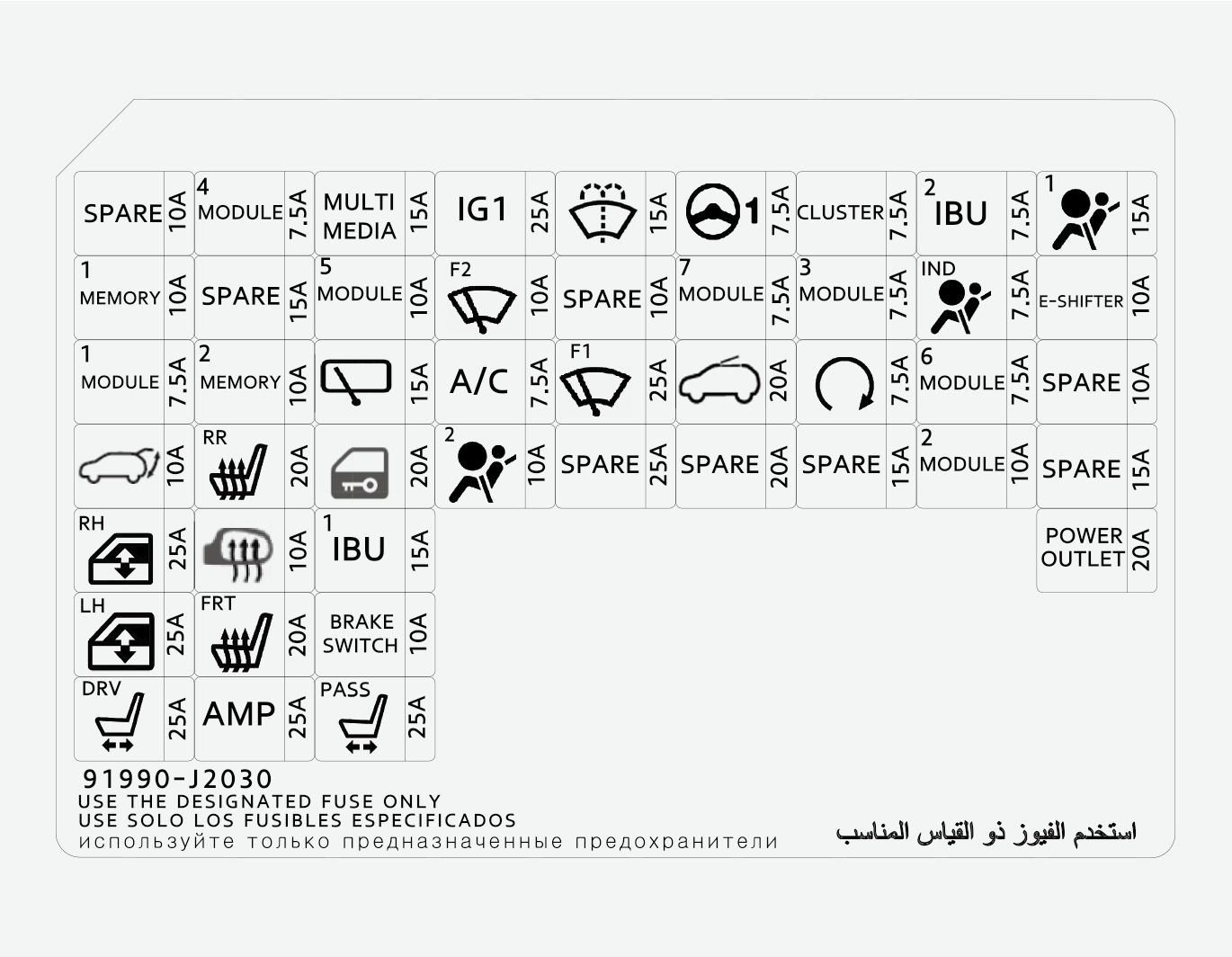

Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette lorsque vous examinez le panneau de fusibles de votre véhicule.
Panneau de fusibles côté conducteur
Tableau de bord (Panneau de fusibles côté conducteur)
|
Description |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
Prise électrique |
|
20 A |
Prise électrique avant |
|
MODULE 2 |
|
10 A |
Bloc de jonction E/R (relais de prise de courant), audio, chargeur USB arrière, chargeur sans fil, lampe d'ambiance sonore, amplificateur, lampe d'ambiance de porte conducteur/passager, interrupteur de rétroviseur extérieur électrique, unité principale de navigation et A/V, IBU (unité de commande de carrosserie intégrée) |
|
HEATED MIRROR (rétroviseur chauffant) |
|
10 A |
Rétroviseur extérieur à commande électrique conducteur/passager, Module de commande de climatisation |
|
IG1 |
|
25 A |
Bloc PCB (Fusible - IEB2, EPCU2) |
|
AIR BAG 1 |
|
15 A |
Capteur de détection d'occupant, module de commande du système SRS (système de retenue supplémentaire) |
|
A/BAG IND |
|
7,5 A |
Bloc d'instruments, Module de commande du climatiseur |
|
IBU 2 |
|
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
COMBINÉ |
|
7,5 A |
Affichage tête haute, groupe d'instruments |
|
MDPS |
|
7,5 A |
Unité MDPS (direction assistée entraînée par moteur) |
|
MODULE 3 |
|
7,5 A |
Contacteur de feu de stop |
|
MODULE4 |
|
7,5 A |
Caméra multifonction, IBU (unité de commande de carrosserie intégrée), unité d'assistance à l'évitement de collision avant, commutateur de coussin de planche de bord, unité d'avertissement de collision d'angle mort avant guache/avant droit, unité VESS (système de bruit de moteur virtuel) (haut-parleur) |
|
MODULE5 |
|
10 A |
Module de commande de ventilation avant du siège, commutateur de coussin de planche de bord, A/V et unité principale de navigation, module de commande du réchauffeur de siège avant, module de réchauffeur de siège arrière, audio, rétroviseur électrochromique |
|
CLIMATISATION |
CLIMATISATION |
7,5 A |
Module de commande de climatiseur |
|
ESSUIE-GLACE AVANT 1 |
|
25 A |
Moteur d'essuie-glace avant, Bloc PCM (relais d'essuie-glace avant (bas)) |
|
ESSUIE-GLACE ARRIÈRE |
|
15 A |
Relais d’essuie-vitre arrière, Boîtier de relais ICM (moteur d’essuie-vitre arrière) |
|
LAVE-VITRE |
|
15 A |
Commutateur multifonction |
|
MODULE6 |
|
7,5 A |
IBU (Unité de commande de carrosserie intégrée) |
|
MODULE 7 |
|
7,5 A |
Module de commande de réchauffeur de siège avant/arrière, module de commande de ventilation avant de siège, bloc de jonction E/R (relais de chauffage pare-brise avant gauche) |
|
SÉLECTEUR ÉLECTRONIQUE |
SÉLECTEUR ÉLECTRONIQUE |
10 A |
Commutateur de console du conducteur, commutateur de sélection de changement de rapport (SBW) |
|
ESSUIE-GLACE AVANT 2 |
|
10 A |
Moteur d'essuie-glace avant, bloc PCB (relais d'essuie-glace avant (bas)), IBU (unité de commande de carrosserie intégrée) |
|
START (démarrage) |
|
7,5 A |
IBU (Unité de commande de carrosserie intégrée), EPCU |
|
P/WINDOW LH |
|
25 A |
Relais de vitre électrique côté gauche, Module de lève-vitres électriques conducteur à sécurité |
|
P/WINDOW RH |
|
25 A |
Relais de vitre électrique côté droit, Module de lève-vitres électriques passager à sécurité |
|
HAYON OUVERT |
|
10 A |
Relais d'ouverture du hayon |
|
TOIT OUVRANT |
|
20 A |
Moteur du toit ouvrant |
|
AMP |
|
25 A |
Amplificateur |
|
S/HEATER FRT |
|
20 A |
Module de commande de chauffage de siège avant, Module de commande de siège avant ventilé |
|
SIÈGE À COMMANDE ÉLECTRIQUE (CONDUCTEUR) |
|
25 A |
Commutateur manuel de siège de conducteur |
|
SIÈGE À COMMANDE ÉLECTRIQUE (PASSAGER) |
|
25 A |
Commutateur manuel de siège de passager |
|
CHAUFFAGE DE SIÈGE ARRIÈRE-DROITE |
|
20 A |
Module de commande de chauffe-siège arrière |
|
SERRURE DE PORTE |
|
20 A |
Relais de verrouillage/déverrouillage de porte, Boîtier de relais ICM (relais de déverrouillage) |
|
BRAKE SWITCH |
|
10 A |
Contacteur de feu stop, IBU (unité de commande de carrosserie intégrée) |
|
IBU 1 |
|
15 A |
IBU (Unité de commande de carrosserie intégrée) |
|
AIR BAG 2 |
|
10 A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
MODULE 1 |
|
7,5 A |
Interrupteur de feux de détresse, volet d'air actif, capteur de pluie, connecteur DataLink |
|
MEMORY1 |
|
10 A |
Combiné d'instruments, affichage tête haute |
|
MEMORY2 |
2MÉMOIRE |
10 A |
Module de commande de climatiseur |
|
MULTIMÉDIA |
|
15 A |
Audio, unité principale de A/V et Navigation |
Panneau à fusibles du compartiment moteur
Cache de borne de batterie
|
Nom des fusibles |
Nom des fusibles |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|---|
|
FUSIBLE AUTORÉARMABLE |
LDC |
LDC |
150 A |
Fusible : PRISE DE COURANT1, IEB1, IEB2, CHARGEUR1, Climatiseur, EPCU |
|
MDPS |
|
80 A |
Unité MDPS (direction assistée entraînée par moteur) |
|
|
B+5 |
|
60 A |
Bloc PCB (relais principal, fusible : GESTION DE BATTERIE, KLAXON, EPCU1) |
|
|
B+2 |
|
60 A |
Bloc de jonction ICU (IPS (module de tableau de bord), Module de commande (module de tableau de bord) (1CH)) |
|
|
B+3 |
|
60 A |
Bloc de jonction ICU (IPS (module de tableau de bord), Module de commande) |
|
|
B+4 |
|
50 A |
Bloc de jonction ICU (fusible : OUVERTURE DU HAYON, TOIT OUVRANT, AMPLIFICATEUR, LÈVE-VITRE GAUCHE, LÈVE-VITRE DROITE, CHAUFFAGE SIÈGE AVANT, SIÈGE ÉLECTRIQUE (PASSAGER), SIÈGE ÉLECTRIQUE (CONDUCTEUR)) |
|
|
COOLING FAN |
|
60 A |
Relais de ventilateur de refroidissement |
|
|
DÉGIVRANT |
|
40 A |
Relais de chauffage arrière |
|
|
BLOWER |
|
40 A |
Relais de soufflerie |
|
|
IG1 |
|
40 A |
Relais PDM (IG1) #2, relais PDM (ACC) #1 |
|
|
IG 2 |
|
40 A |
Relais PDM (IG2) #3 |
|
|
IEB4 |
|
80 A |
Module de commande de freins électroniques Mobis intégré (moteur) |
|
|
B+6 |
 |
40 A |
FUSIBLE FEU AVANT HAUT 10A |
|
|
FUSIBLE |
PRISE ÉLECTRIQUE 3 |
|
20 A |
Chargeur USB avant |
|
PRISE ÉLECTRIQUE 2 |
|
20 A |
Prise électrique arrière |
|
|
OBC |
OBC |
10 A |
OBC (chargeur embarqué) |
|
|
CHARGER2 |
|
10 A |
Relais de verrouillage du chargeur, relais de déverrouillage du chargeur |
|
|
IG3 5 |
|
20 A |
Relais IG3 2, Relais IG3 1 |
|
|
B+1 |
|
40 A |
Relais de verrouillage de charge à long terme, bloc de jonction ICU (fusible : VERROUILLAGE DE PORTE, CHAUFFAGE SIÈGE ARRIÈRE, INTERRUPTEUR DE FREIN, IBU (UNITÉ DE COMMANDE DE CARROSSERIE INTÉGRÉE) 1, AIR BAG2, MODULE1) |
|
|
LEVIER DE VITESSE ÉLECTRIQUE 1 |
|
40 A |
Relais de sélecteur électronique, fusible : E-SHIFTER2 |
|
|
CHARGER1 |
|
10 A |
Module de volet de charge, Unité CCM |
|
|
FUSIBLE |
CLIMATISATION |
CLIMATISATION |
15 A |
Module de commande de climatiseur |
|
IEB1 |
|
40 A |
Connecteur de contrôle multifonction, Module de commande de freins électroniques Mobis intégré |
|
|
IEB2 |
|
40 A |
Module de commande de freins électroniques Mobis intégré |
|
|
POWER OUTLET1 |
|
40 A |
Relais de prise de courant |
|
|
LEVIER DE VITESSE ÉLECTRIQUE 2 |
|
10 A |
SCU, Commutateur de sélection de changement de vitesse (SBW) |
|
|
AVERTISSEUR SONORE |
|
15 A |
Relais de l'avertisseur sonore |
|
|
EPCU1 |
|
15 A |
EPCU |
|
|
IG3 2 |
|
10 A |
OBC (chargeur embarqué), EPCU, compresseur de climatiseur électronique |
|
|
GESTION DE LA BATTERIE |
|
15 A |
BMU |
|
|
POMPE À EAU ÉLECTRIQUE |
|
15 A |
Pompe à eau électronique (BMS, ER) |
|
|
IG3 4 |
|
10 A |
Module de porte du chargeur, Unité de volet d'air actif, Commutateur de coussin de planche de bord, Bloc de jonction ICU (Module de commande IPS), Combiné d'instruments, Lampe du chargeur, Système audio, Unité principale Audio/Vidéo et Navigation |
|
|
IG3 1 |
|
15 A |
Bloc de jonction E/R (relais IG3 2, relais IG3 1) |
|
|
IEB3 |
|
10 A |
Connecteur de contrôle multifonction, Connecteur de liaison de données, Module de commande de freins électroniques Mobis intégré |
|
|
LEVIER DE VITESSE ÉLECTRIQUE 3 |
|
10 A |
SCU |
|
|
IG3 3 |
|
10 A |
Vanne de commande 3 voies de liquide de refroidissement côté gauche/droit, bloc de jonction E/R (Relais de ventilateur de refroidissement, Relais de soufflante), Module de commande de climatisation, Unité CCM, Climatisation chauffage PTC |
|
|
IEB2 |
|
10 A |
EPCU |
|
|
AVERTISSEUR SONORE D'ALARME ANTIVOL |
|
10 A |
Relais de l'avertisseur de l'alarme antivol |
|
|
PHARE HAUT |
|
10 A |
Relais de feux de route |
|
|
REMORQUE |
|
40 A |
Remorque |
|
Symbole |
Nom du relais |
Type |
|---|---|---|
|
|
Relais de déverrouillage du chargeur |
MICRO |
|
|
Relais de verrouillage du chargeur |
MICRO |
|
|
Relais PDM (IG1) 2 |
MICRO |
|
|
Relais de prise de courant |
MICRO |
|
|
Relais IG3 1 |
MICRO |
|
|
Relais PDM 3 (IG2) |
MICRO |
|
|
Relais de chauffage arrière |
MICRO |
|
|
Relais PDM 1 (ACC) |
MICRO |
|
|
Relais de ventilateur de refroidissement |
MINI |
|
|
Relais de soufflerie |
MINI |
|
SÉLECTEUR ÉLECTRONIQUE |
Relais de sélecteur électronique |
MICRO |
|
|
Relais IG3 2 |
MICRO |
|
|
Relais de feux de route |
MICRO |
