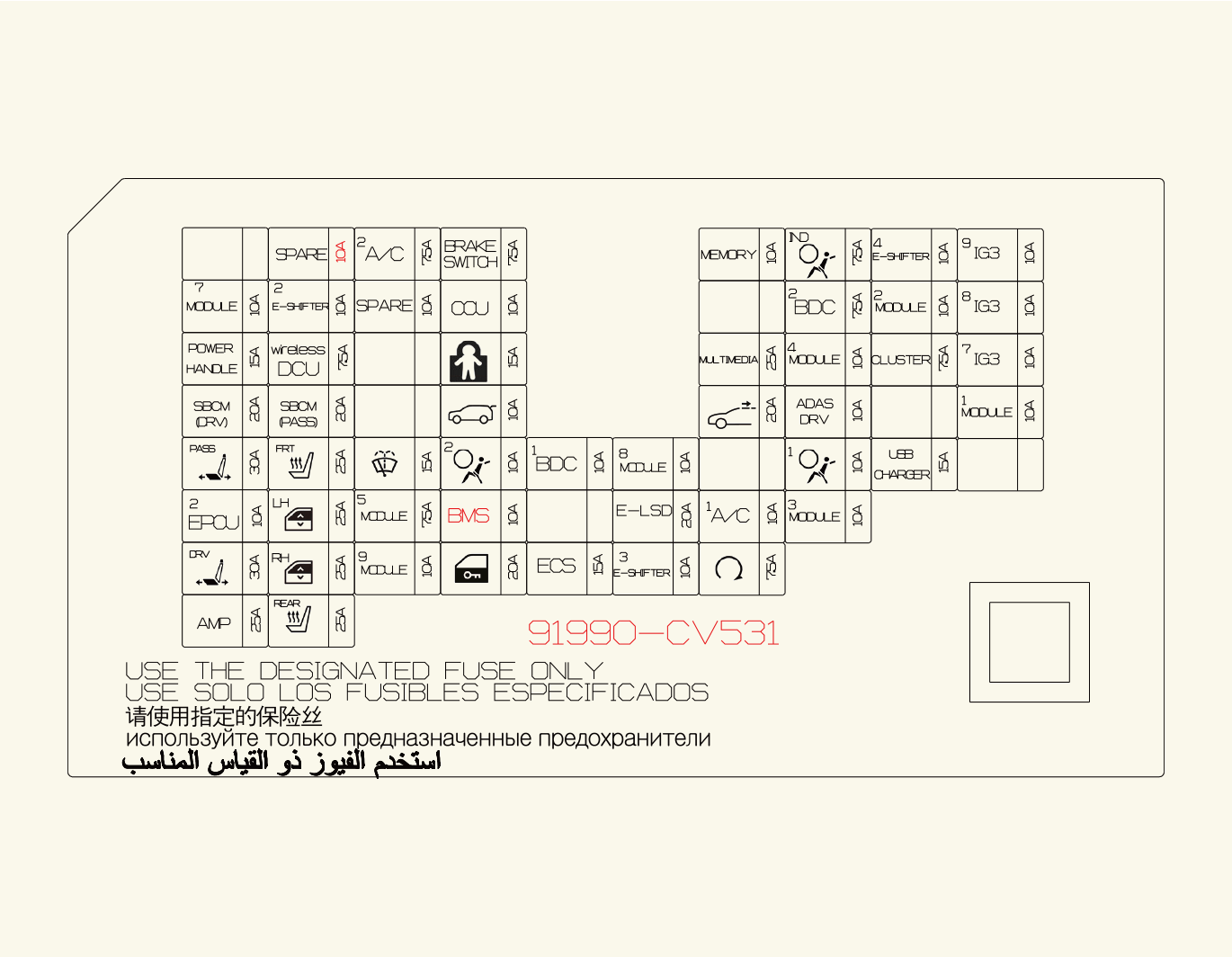

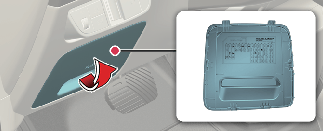

CHILD LOCK

Relais vergrendelen/ontgrendelen kinderslot

A/BAG IND

Dakconsole

START

VCU, IBU (Integrated Body Control Unit)

TAILGATE OPEN

Achterklepvergrendeling

MODULE3

Multischakelaar, IBU (Integrated Body Control Unit), remlichtschakelaar, module bestuurdersportier

CLUSTER

Head-up-display, instrumentenpaneel

IG3 8

V2L-eenheid, ICCU, VCMS, elektronische oliepomp achterzijde, CDM

IG3 7

Temperatuursensor in de auto, hoofdunit audio/video- en navigatiesysteem, A/C PTC (Positive Temperature Coefficient), verwarmingselement, module klimaatregeling, instrumentenpaneel

ECS

Elektronica Gestuurde Ophanging

MODULE8

Elektrisch bediende stoelmodule bestuurder/passagier, manuele stoelschakelaar bestuurder/passagier

S/HEATER FRT

Stoelventilatiemodule voor, stoelverwarmingsmodule voor

WASHER

Multifunctionele schakelaar

IG3 9

Niet in gebruik

AIR BAG2

Regelmodule SRS (Aanvullend veiligheidssysteem)

SUNROOF

Schuifdakmotor

P/WINDOW LH

Module elektrisch bediende ruit met klembeveiliging bestuurder (LHD), module elektrisch bediende ruit met klembeveiliging passagier (RHD), elektrisch bediende ruitschakelaar LH achteraan

SPARE

Niet in gebruik

E-SHIFTER 3

Electronische ATM (automatische transmissie) schakelwiel

MODULE4

Hoekradar voor-/achterzijde, omvormer links/rechts, ADAS-eenheid (rijden), VESS-eenheid (virtuele motorgeluidssysteem), radar voorzijde, voorzichtcamera, ADAS-eenheid, consoleschakelaar bovenste paneel

USB CHARGER

USB-lader bestuurders-/passagiersstoel, USB-lader console #1#2 vooraan

MEMORY

Zekering - MEMORY2, instrumentenpaneel, module klimaatregeling, sfeerlamp console (boven/onder), vloerschakelaar console, sfeerlamp bestuurders-/passagiersportier, sfeerlamp achterdeur LH/RH

SPARE

Niet in gebruik

A/C2

Module klimaatregeling, hogedrukventiel, koelvloeistofventiel #1/#2 P/R verbindingsblok (ventilatorrelais), BSA-koeler #1, koelvloeistofventiel klimaatregeling

AMP

AMP (versterker)

P/WINDOW RH

Module elektrisch bediende ruit met klembeveiliging passagier (LHD), module elektrisch bediende ruit met klembeveiliging bestuurder (RHD), elektrisch bediende ruitschakelaar RH achteraan

MODULE5

Datalinkconnector, elektrische chromen spiegel, E-CALL-eenheid, ADP, hoofdeenheid audio-/video- & navigatiesysteem, schakelaar veiligheidskussen, hoofdlamp LH/RH, AMP (versterker), draadloze oplader voor smartphones, stoelbedieningsmodule bestuurder/passagier, stoelbedieningsmodule voor luchtventilatie, bedieningsmodule voor stoelverwarming vooraan, bedieningsmodule voor stoelverwarming achteraan, consolevloerschakelaar, automatische koplampnivelleringsmodule, IFS-module (Intelligent Front-Lighting System)

BRAKE SWITCH

Remlichtschakelaar, IBU (Integrated Body Control Unit)

P/SEAT DRV

Schakelaar elektrische bestuurdersstoel, module elektrisch verstelbare bestuurdersstoel (met IMS (geïntegreerd geheugensysteem))

A/C1

Module klimaatregeling

AIR BAG1

Regelmodule SRS (Aanvullend veiligheidssysteem)

MODULE2

AMP (versterker), ADP, P/E verbindingsblok (relaisaansluiting), IBU (Integrated Body Control Unit), E-CALL-eenheid, ADAS-eenheid, audio-/video- & navigatietoetsenbord, audio-/video- & navigatiehoofdunit

MULTIMEDIA

Hoofdunit audio-/video- en navigatiesysteem

DOOR LOCK

Relais portiervergrendeling, relais portierontgrendeling, relais supervergrendeling

MODULE1

Alarmknipperlichtschakelaar, multifunctionele schakelaar, datalinkconnector, regensensor, UIP-sirene, UIP-sensor, PTG-eenheid, bestuurdersportiermodule, buitenspiegeleenheid bestuurderszijde/passagierszijde

P/SEAT PASS

Schakelaar elektrisch verstelbare bijrijdersstoel, module elektrisch verstelbare passagiersstoel

MODULE7

AFCU bestuurder/passagier, hoofdschakelaar elektrisch bediende ruit, actieve luchtklep rechts/links, ICC, ETCS, TILT TELE-EENHEID, hogedrukventiel BSA-koeler, koelvloeistofventiel, A/C-koelvloeistofventiel

POWER HANDLE

Tilt Tele-eenheid

SBCM DRV

Bedieningsmodule bestuurder in lichaamszone aan bestuurderszijde

E-SHIFTER 2

SBW

WIRELESS DCU

DCU (Dosing Control Unit)

SBCM PASS

Bedieningsmodule in lichaamszone aan voorpassagierszijde

MODULE9

Stoelbedieningsmodule bestuurder/passagier

CCU

CCU (Central Communication Unit)

BMS

BMS (BMS (batterijbeheersysteem)

BDC1

BDC (Body Domain Controller), UWB (Ultra Wide Band, ultrabreedband)

E - LSD

E-LSD

BDC2

BDC (Body Domain Controller)

S/HEATER RR

Stoelverwarmingsmodule achter

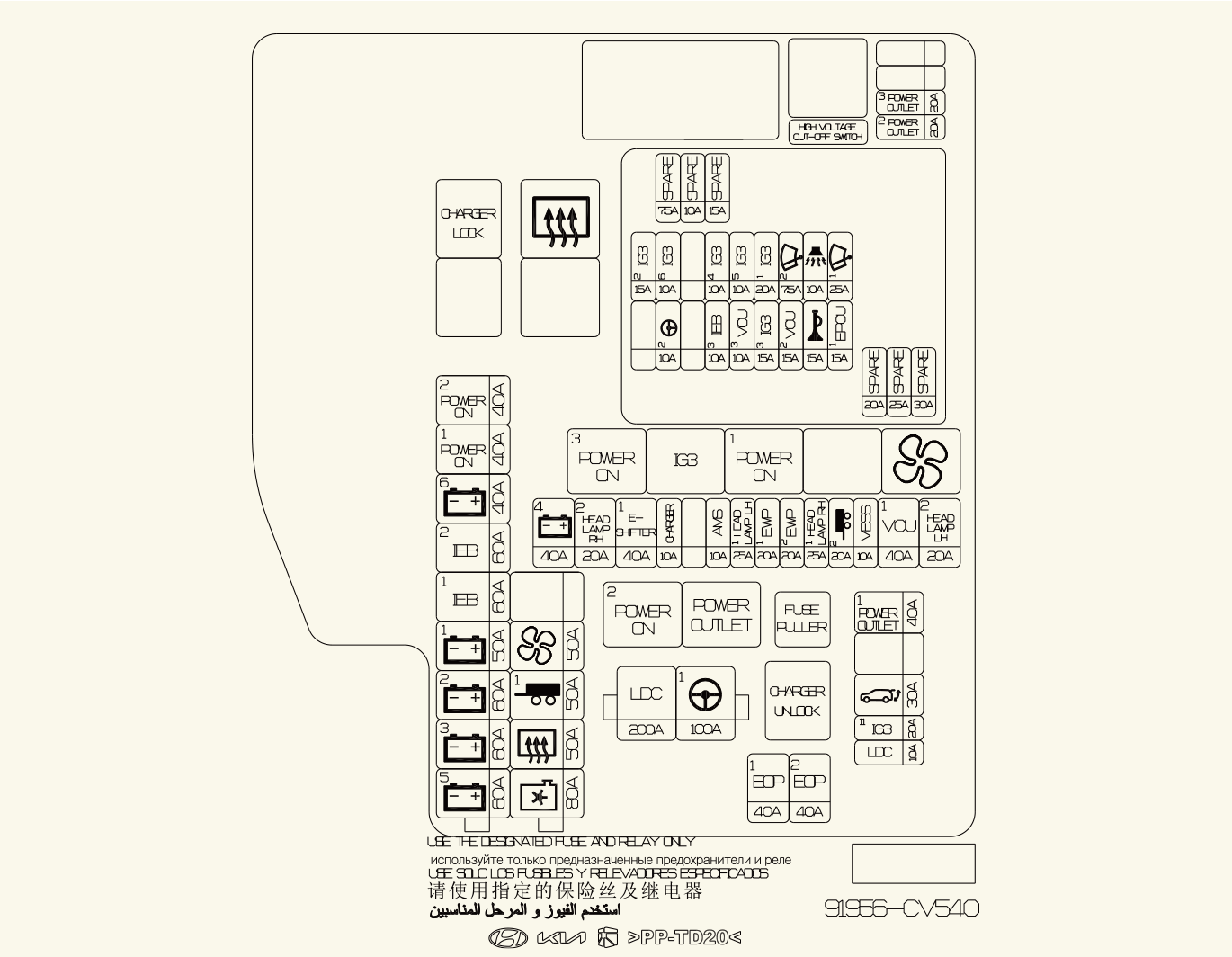

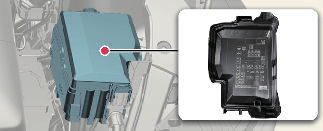

MULTI FUSE-1

LDC

P/R Knooppunt (Zekering: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

MDPS-eenheid

* MDPS is hetzelfde als EPS (elektrische stuurbekrachtiging).

MULTI FUSE-3

B+6

Verbindingsblok PDC (Zekering: ELSD, MODULE8, AIR BAG2, BMS, E-SHIFTER3, MODULE9, SUNROOF, A/C1)

B+5

PCB-blok (IG3-hoofdrelais, zekering: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Verbindingsblok PDC (Zekering: KINDERSLOT, AFCU, ACHTERKLEP OPEN, EPCU 3, MODULE8, S/VERWARMING VOOR, ZONNEDAK1, EL. BED. /RAAM LH, AMP, EL. BED./RAAM RH, EL. BED. /STOEL BEST, EL. BED. STOEL PASS, S/VERWARMING RR)

B+2

Verbindingsblok PDC (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Verbindingsblok PDC (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

IEB-eenheid

IEB2

IEB-eenheid

POWER ON 1

Verbindingsblok P/R (ACC-relais, IG1-relais)

POWER ON 2

P/R verbindingsblok (relais IG2)

MULTI FUSE-2

C/FAN

Motor koelventilator

RR HTD

Verbindingsblok P/R (relais achterruitverwarming)

TRAILER1

Aanhangerstekkereenheid

BLOWER

Verbindingsblok (relais blazer)

FUSE

B+4

PDC-verbindingsblok (vergrendelingsrelais voor langdurige belasting, zekering: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

Verbindingsblok P/R (relais e-shifter, zekering: E-SHIFTER2)

CHARGER

Verbindingsblok P/R (relais vergrendelen laadklep, Relais ontgrendelen laadklep), ICCU, VCMSCDM, CDM

AMS

12V-batterijsensor

EWP1

Elektronische waterpomp #1

EWP2

Elektronische waterpomp #2

TRAILER2

Aanhangerstekkereenheid

VESS

VESS-eenheid

VCU1

VCU

P/OUTLET1

Relais 12 V-aansluiting

T/GATE

PTG-eenheid

Verbindingsblok PDC (IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

Elektronische oliepomp achter

EOP2

Elektronische oliepomp voorzijde (4WD)

P/OUTLET3

12V-aansluiting achter

P/OUTLET2

12 V-aansluiting vooraan

WIPER1

PCB-blok (printplaat) (hoofdrelais ruitenwissers)

EPCU1

Omvormer voorzijde (4WD)

B/ALARM

PCB-blok (printplaat) (relais claxon alarmsysteem)

HORN

PCB (geprint circuitbord) blok (relais claxon)

WIPER2

IBU (Integrated Body Control Unit)

VCU2

VCU

IG3 1

Verbindingsblok PDC (Zekering: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Elektronische waterpomp

IG3 5

BMS (batterijbeheersysteem) koelvloeistof 3-wegs ventiel

VCU3

VCU

IG3 4

Elektronische waterpomp #1, #2, elektronische aircocompressor

IEB3

IEB-eenheid

IG3 6

Motor koelventilator, elektronische oliepomp voorzijde (4WD)

MDPS2

MDPS-eenheid

* MDPS is hetzelfde als EPS (elektrische stuurbekrachtiging).

IG3 2

Omvormer voorzijde (4WD), VCU

Charger Lock Relay

Rear Heated Relay

POWER ON 3 Relay

POWER ON 1 Relay

POWER ON 2 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

Charger Unlock Relay
