Beschrijving zekering-/relaiskast
Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.
Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Deze golden ten tijde van het ter perse gaan. Raadpleeg het label in de zekeringkast als u de zekeringkast controleert.
Zekeringkast bestuurderszijde
|
Naam zekering |
Symbool |
Stroomsterkte zekering |
Beveiligd circuit |
|---|---|---|---|
|
AMP |
 |
25A |
AMP (versterker) |
|
LDC |
 |
30A |
Niet in gebruik |
|
P/SEAT(DRV) |
 |
30A |
Schakelaar elektrische stoelverstelling bestuurder, besturingsmodule IMS (geïntegreerd geheugensysteem), lendensteunschakelaar bestuurder |
|
OBC |
 |
10A |
[PHEV] OBC (On-Board-laadsysteem) |
|
P/WINDOW(LH) |
 |
25A |
Module elektrisch bediende ruit met klembeveiliging bestuurder/passagier, schakelaar ruitbediening passagier, schakelaar elektrische ruitbediening linksachter, module elektrisch bediende ruit met klembeveiliging linksachter |
|
P/SEAT(PASS) |
 |
30A |
[HEV] Schakelaar elektrisch verstelbare stoel passagier, relaiseenheid passagier [PHEV] Schakelaar elektrisch verstelbare bijrijdersstoel, relaiseenheid bijrijder |
|
S/HEATER (FRT) |
 |
20A |
Regelmodule ventilatie 1e stoel, regelmodule verwarming 1e stoel |
|
S/HEATER (REAR LH) |
 |
15A |
Regelmodule stoelverwarming 2e stoel linksachter |
|
2nd ROW SEAT FOLDING(RH) |
 |
20A |
Vouwactuator 2e stoel rechtsachter |
|
IG3 1 |
 |
20A |
[PHEV] relaiskast ICM (IG3-relais) |
|
P/WINDOW (RH) |
 |
25A |
Module elektrisch bediende ruit met klembeveiliging bestuurder/passagier, schakelaar ruitbediening passagier, schakelaar elektrische ruitbediening rechtsachter, module elektrisch bediende ruit met klembeveiliging rechtsachter |
|
TAILGATE OPEN |
 |
15A |
Relais achterklep |
|
2nd ROW SEAT FOLDING(LH) |
 |
20A |
Regelmodule stoelverwarming 2e stoel linksachter |
|
DOOR LOCK |
 |
20A |
[HEV] vergrendel-/ontgrendelrelais portier, relais supervergrendeling, diagnosestekker [PHEV] vergrendel-/ontgrendelrelais portier, relais supervergrendeling, diagnosestekker, relaiskast ICM (vergrendel-/ontgrendelrelais tankdopklep) |
|
REAR A/C 2 |
 |
10A |
Module airconditioning achter |
|
MULTI MEDIA 1 |
 |
25A |
Audio, hoofdunit A/V- en navigatiesysteem, zekering - MULTIMEDIA 2 |
|
E-CALL |
 |
10A |
E-Call-eenheid |
|
S/HEATER (REAR RH) |
 |
15A |
Regelmodule stoelverwarming 2e stoel rechtsachter |
|
MEMORY |
 |
10A |
[HEV] Elektrische kofferbakunit, bedieningsmodule IMS (geïntegreerd geheugensysteem), bedieningsmodule airconditioning achter, ROA (Rear Occupant Alert (achterbank-passagier-alarm)), elektrische buitenspiegel bestuurder/passagier, DAU, instrumentenpaneel, regensensor, bedieningsmodule airconditioning voor, bedieningspaneel airconditioning voor, head-up display [PHEV] Elektrische kofferbakunit, bedieningsmodule IMS (geïntegreerd geheugensysteem), bedieningsmodule airconditioning achter, ROA (Rear Occupant Alert (achterbank-passagier-alarm)), elektrische buitenspiegel bestuurder/passagier, instrumentenpaneel, regensensor, bedieningsmodule airconditioning voor, bedieningspaneel airconditioning voor, head-up display |
|
START |
 |
10A |
Contactslot |
|
E-SHIFTER |
 |
7,5 A |
Elektronische schakeldraaiknop |
|
MODULE 6 |
 |
7,5 A |
Niet in gebruik |
|
USB CHARGER 1 |
 |
10A |
USB-laadaansluiting kofferbak links/rechts |
|
USB CHARGER 2 |
 |
15A |
USB-laadaansluiting links/rechts achterconsole, USB-laadaansluiting bestuurders-/bijrijdersstoel |
|
CHARGER LOCK |
 |
10A |
[PHEV] relaiskast ICM (relais vergrendelen/ontgrendelen laadstekker), vergrendelmodule laadklep |
|
MODULE 3 |
 |
7,5 A |
[HEV] IBU (Integrated Body Control Unit), ADAS electronische module parkeren, frontzichtcamera, crashpadschakelaar, Surround View Monitor-unit, radar hoek achteraan LH/RH, 4WD (4-wielaandrijving) ECU (elektronische controle-unit), frontzichtcamera, VESS-unit (Virtual Engine Sound System), schakelaar console voor, schakelaar ventilatie bestuurders-/passagiersstoel [PHEV] IBU (Integrated Body Control Unit), ADAS electronische module parkeren, camera voor, crashpadschakelaar, Surround View Monitor-unit, hoekradar achteraan links/rechts, 4WD (4-wielaandrijving) ECU (elektronische controle-unit), radar voor, VESS-unit (Virtual Engine Sound System), schakelaar console voor, schakelaar ventilatie bestuurders-/passagiersstoel links/rechts |
|
AIR BAG 1 |
 |
15A |
Regelmodule SRS (Aanvullend veiligheidssysteem) |
|
WASHER |
 |
15A |
Multifunctionele schakelaar |
|
MODULE 1 |
 |
10A |
AMP (versterker), RSE links/rechts, audio, hoofdunit A/V- en navigatiesysteem, IBU (Integrated Body Control Unit), USB-laadaansluiting linksvoor/rechtsvoor, ADAS-unit, E-Call-unit, Surround View Monitor-unit |
|
MODULE 9 |
 |
10A |
[HEV] Sleutelsolenoïde, Mood Lamp bestuurder/passagier, ADAS electronische module parkeren, diagnosestekker, Surround View Monitor-unit, DAU, portiergreep Smart Key-systeem aan buitenzijde bestuurderszijde/passagierszijde, Mood Lamp-unit, UIP, BBS, Mood Lamp-unit bestuurders-/passagiersportier [PHEV] Sleutelsolenoïde, Mood Lamp bestuurder/passagier, ADAS electronische module parkeren, diagnosestekker, Surround View Monitor-unit, bestuurdersportier gebiedsunit, portiergreep Smart Key-systeem aan buitenzijde bestuurderszijde/passagierszijde, Mood Lamp-unit, UIP-sensor, BBS, Mood Lamp-unit bestuurders-/passagiersportier |
|
IBU 1 |
 |
7,5 A |
[HEV] IBU (Integrated Body Control Unit), verbindingsblok motorruimte (relais batterij koelventilator), regelmodule BMS (accubeheersysteem) [PHEV] IBU (Integrated Body Control Unit) |
|
MODULE 2 |
 |
7,5 A |
[HEV] DAU, overheadconsole, multifunctionele schakelaar (R-MDPS) [PHEV], bestuurdersportier gebiedsunit, overheadconsole, multifunctionele schakelaar (R-MDPS) * MDPS (module elektrische stuurbekrachtiging) is hetzelfde als de EPS (elektrische stuurbekrachtiging). |
|
REAR A/C 1 |
 |
15A |
Aanjagermotor airconditioning achter, verbindingsblok ICU (zekering - A/C ACHTER 2) |
|
A/BAG IND |
 |
7,5 A |
Instrumentenpaneel, overheadconsole |
|
MODULE 8 |
 |
7,5 A |
ADAS electronische module parkeren, bedieningsmodule stoelventilatie, 1e stoel/bedieningsmodule stoelverwarming 1e stoel, bedieningsmodule stoelverwarming 2e stoel links/rechts, bedieningsmodule airconditioning achter |
|
IBU 2 |
 |
15A |
IBU (Integrated Body Control Unit) |
|
MODULE10 |
 |
10A |
Remlichtschakelaar |
|
MODULE 5 |
 |
10A |
Overheadconsole, AMP (versterker), draadloze laadunit voor |
|
A/C |
 |
7,5 A |
[HEV] Bedieningspaneel airconditioning voor, bedieningsmodule airconditioning voor, elektronische aircocompressor, verbindingsblok motorruimte (relais verwarmingselement nr. 1, relais verwarmingselement nr.2, aanjagerrelais) [PHEV] bedieningspaneel airconditioning voor, bedieningsmodule airconditioning voor, verbindingsblok motorruimte (relais PTC-verwarmer #1, relais PTC-verwarmer #2, relais aanjager) |
|
AIR BAG 2 |
 |
10A |
Regelmodule SRS (Aanvullend veiligheidssysteem) |
|
CLUSTER |
 |
7,5 A |
Instrumentenpaneel, head-up display |
|
MODULE 4 |
 |
10A |
[HEV] E-Call-unit, audio, hoofdunit A/V- en navigatiesysteem, diagnosestekker, bedieningspaneel airconditioning voor, bedieningsmodule airconditioning voor, crashpadschakelaar, elektrochromatische binnenspiegel, leeslampje links/rechts, bedieningsmodule IMS (Integrated Memory System), bedieningsmodule stoelventilatie 1e stoel, bedieningsmodule stoelverwarming 1e stoel, bedieningsmodule stoelverwarming 2e stoel links/rechts [PHEV] E-Call-unit, audio, hoofdunit A/V- en navigatiesysteem, diagnosestekker, crashpadschakelaar, elektrochromatische binnenspiegel, leeslampje links/rechts, bedieningsmodule IMS (Integrated Memory System), bedieningsmodule stoelventilatie 1e stoel, bedieningsmodule stoelverwarming 1e stoel, bedieningsmodule stoelverwarming 2e stoel links/rechts |
|
IG3 3 |
 |
10A |
[PHEV] HPCU, regeleenheid SBW |
|
MODULE 7 |
 |
7,5 A |
IBU (Integrated Body Control Unit) |
|
MULTI MEDIA 2 |
 |
10A |
[HEV] RSE links/rechts [PHEV] entertainment achterstoelen links/rechts |
|
BRAKE SWITCH |
 |
7,5 A |
Remlichtschakelaar, IBU (Integrated Body Control Unit) |
|
MDPS |
 |
7,5 A |
MDPS-eenheid (module elektrische stuurbekrachtiging) * MDPS (module elektrische stuurbekrachtiging) is hetzelfde als de EPS (elektrische stuurbekrachtiging). |
|
IG3 2 |
 |
10A |
[PHEV] instrumentenpaneel, bedieningspaneel voorste airconditioner, regelmodule airconditioning voor |
|
IG3 4 |
 |
15A |
[PHEV] elektronische waterpomp |
Zekeringkast motorruimte
Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Deze golden ten tijde van het ter perse gaan. Raadpleeg het label van de zekeringkast aan de binnenzijde van het zekeringdeksel wanneer u de zekeringkast van uw auto controleert. Dit schema biedt u specifieke informatie met betrekking tot uw auto.
|
Naam zekering |
Symbool |
Stroomsterkte zekering |
Beveiligd circuit |
|---|---|---|---|
|
COOLING FAN |
 |
80A |
Motor koelventilator |
|
PTC HEATER1 |
 |
50A |
Relais verwarmingselement 1 |
|
B+2 |
 |
50A |
Verbindingsblok ICU (instrumentenpaneelmodule) |
|
PTC HEATER2 |
 |
50A |
Relais verwarmingselement 2 |
|
CVVD1 |
 |
50A |
Regelaar CVVD |
|
IEB1 |
 |
40A |
IEB-eenheid |
|
MDPS1 |
 |
100A |
MDPS-eenheid (module elektrische stuurbekrachtiging) * MDPS (module elektrische stuurbekrachtiging) is hetzelfde als de EPS (elektrische stuurbekrachtiging). |
|
B+6 |
 |
60A |
Verbindingsblok PCB (zekering - IG2, IG1) |
|
IEB2 |
 |
60A |
IEB-eenheid |
|
B+5 |
 |
50A |
Verbindingsblok ICU (zekering - ELEKTRISCH VERSTELBARE STOEL (BESTUURDER), ELEKTRISCH BEDIENBARE RUIT (LINKS), ELEKTRISCH VERSTELBARE STOEL (PASSAGIER), STOELVERWARMING (LINKSACHTER), NEERKLAPPEN STOEL 2E ZITRIJ) |
|
REAR HEATED |
 |
40A |
Relais achterruitverwarming |
|
POWER TAILGATE |
 |
40A |
Elektrisch bedienbare achterklepmodule |
|
SUNROOF |
 |
40A |
Motor schuif-/kanteldak (glas) |
|
E-SHIFTER1 |
 |
30A |
SBW (Shift By Wire) regeleenheid |
|
TRAILER1 |
 |
50A |
Aanhangermodule |
|
IEB3 |
 |
60A |
IEB-eenheid |
|
B+3 |
 |
50A |
Verbindingsblok ICU (instrumentenpaneelmodule) |
|
TRAILER2 |
 |
20A |
Aanhangermodule |
|
BATTERY C/FAN |
 |
15A |
[HEV] Battery C/Fan Relay (relais batterij koelventilator) |
|
OPCU |
 |
20A |
OPU |
|
HPCU1 |
 |
10A |
HPCU (Hybrid Power Control Unit) |
|
FUEL PUMP |
 |
20A |
Brandstofpomprelais |
|
CHILD LOCK |
 |
15A |
Verbindingsblok PCB (kinderslot/ontgrendelingsrelais) |
|
BLOWER |
 |
50A |
Aanjagerrelais |
|
B+4 |
 |
50A |
[HEV] verbindingsblok ICU (zekering - AMP, STOELVERWARMING (VOOR), ELEKTRISCH BEDIENBARE RUIT (RECHTS), NEERKLAPPEN STOEL 2E ZITRIJ (LINKS)) [PHEV] verbindingsblok ICU (zekering - AMP, OBC, STOELVERWARMING (VOOR), IG3 1, ELEKTRISCH BEDIENBARE RUIT (RECHTS), NEERKLAPPEN STOEL 2E ZITRIJ (LINKS)) |
|
B+1 |
 |
40A |
[HEV] Verbindingsblok ICU (zekering - ACHTERKLEP OPENEN, PORTIERVERGRENDELING, MULTIMEDIA 1, STOELVERWARMING (RECHTSACHTER), GEHEUGEN, MODULE 9, IBU 2, AIRBAG 2, REMSCHAKELAAR, relais vergrendeling langdurig laden) [PHEV] verbindingsblok ICU (zekering - ACHTERKLEP OPENEN, PORTIERVERGRENDELING, STOELVERWARMING (RECHTSACHTER), GEHEUGEN, START, MODULE 9, IBU 2, AIRBAG 2, REMSCHAKELAAR, relais vergrendeling langdurig laden) |
|
BATTERY MANAGEMENT |
 |
10A |
Regelmodule BMS (accubeheersysteem) |
|
4WD |
 |
20A |
4WD (4-wielaandrijving) ECU (elektronische module) |
|
TCU |
 |
15A |
TCM (transmissiemodule) |
|
AMS |
 |
10A |
Accusensor |
|
E-SHIFTER2 |
 |
10A |
SBW (Shift By Wire) regeleenheid |
|
EWP1 |
 |
10A |
Elektronische waterpomp |
|
HEATED MIRROR |
 |
10A |
[HEV] Bedieningspaneel airconditioning voor, bedieningsmodule airconditioning voor, elektronische aircocompressor, verbindingsblok motorruimte (relais verwarmingselement nr. 1, relais verwarmingselement nr.2, aanjagerrelais) [PHEV] elektrisch verstelbare buitenspiegel bestuurderszijde/voorpassagierszijde, bedieningspaneel airconditioning voor |
|
A/C1 |
 |
10A |
Niet in gebruik |
|
W/S HEATED GLASS 1 |
 |
50A |
Niet in gebruik |
|
W/S HEATED GLASS 2 |
 |
50A |
Niet in gebruik |
|
Naam zekering |
Symbool |
Stroomsterkte zekering |
Beveiligd circuit |
|---|---|---|---|
|
IG2 |
 |
40A |
Relais contactslot 2 |
|
IG1 |
 |
40A |
Relais contactslot 1, relais ACC |
|
WIPER2 |
 |
7,5 A |
IBU (Integrated Body Control Unit) |
|
SENSOR6 |
 |
20A |
Lambdasensor (omlaag) |
|
SENSOR1 |
 |
20A |
Ontstekingsspoel #1/#2/#3/#4 |
|
SENSOR8 |
 |
10A |
OPU |
|
ECU2 |
 |
10A |
Motor-ECU, regelaar CVVD |
|
SENSOR5 |
 |
10A |
Verbindingsblok motorruimte (relais brandstofpomp) |
|
HPCU2 |
 |
10A |
HPCU (Hybrid Power Control Unit) |
|
EWP2 |
 |
10A |
Elektronische waterpomp, elektronische waterpomp (HEV (hybride elektrisch voertuig)) |
|
SENSOR9 |
 |
20A |
Niet in gebruik |
|
SENSOR3 |
 |
20A |
Motor-ECU |
|
SENSOR2 |
 |
15A |
Actieve dampafvoer |
|
WIPER1 |
 |
30A |
Motor ruitenwisser voor, relais ruitenwisser voor (laag) |
|
REAR WIPER |
 |
15A |
Relais ruitenwisser achter, motor ruitenwisser achter |
|
HORN |
 |
15A |
Claxonrelais |
|
A/C |
 |
10A |
Niet in gebruik |
|
B/A HORN |
 |
15A |
Relais claxon alarmsysteem |
|
E-SHIFTER3 |
 |
7,5 A |
SBW (Shift By Wire) regeleenheid |
|
TCU2 |
 |
10A |
TCM (transmissiemodule) |
|
SENSOR4 |
 |
10A |
[HEV] Magneetklep dampafvoer, oliedrukregelklep nr.1/nr.2 (inlaat/uitlaat), magneetklep oliepomp, magneetklep RCV (regelaar recirculatieklep), motor koelventilator [PHEV] Magneetklep dampafvoer, oliedrukregelklep nr.1/nr.2 (inlaat/uitlaat), magneetklep oliepomp, magneetklep RCV (regelaar recirculatieklep), ELCM (Evap. Leak Check Module) |
|
SENSOR7 |
 |
15A |
Lambdasensor (omhoog) |
|
ECU1 |
 |
15A |
Motor-ECU |
|
ECU3 |
 |
20A |
Motor-ECU |
|
ABS4 |
 |
7,5 A |
IEB-eenheid |
|
POWER OUTLET2 |
 |
20A |
12V-aansluiting achterconsole |
|
POWER OUTLET1 |
 |
20A |
12V-aansluiting bagageruimte |
Zie de volgende tabel voor het relaistype.
|
Naam relais |
Type |
|---|---|
|
Fuel Pump Relay |
MICRO |
|
Battery C/Fan Relay |
MICRO |
|
PTC Heater #1 Relay |
MICRO |
|
B/Alarm Horn Relay |
MICRO |
|
PTC Heater #2 Relay |
MICRO |
|
Blower Relay |
MICRO |
|
Rear Heated Relay |
MINI |

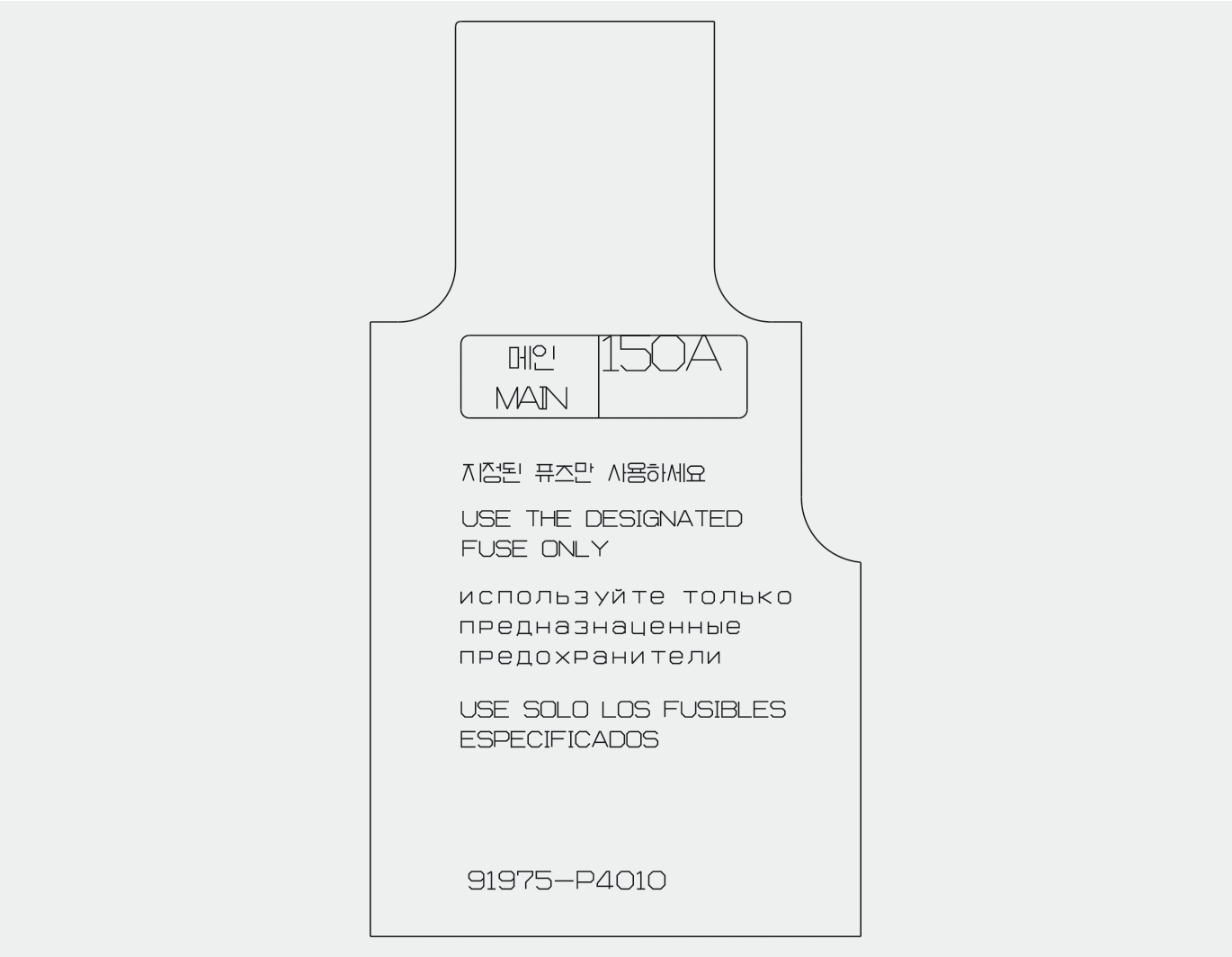

Zekeringkast in de motorruimte (accupoolkap)
