Inicio > Mantenimiento > Fusibles > Cambio del fusible del compartimento del motor

Cambio del fusible del compartimento del motor

1
Desactive el botón ENGINE START/STOP (inicio/parada del motor) y el resto de los interruptores.
2

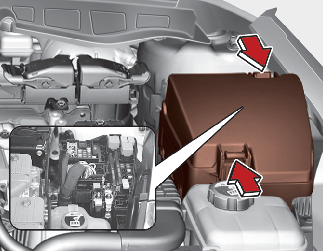

Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
3
Compruebe los fusibles que ha extraído; reemplace los fundidos. Para extraer o insertar un fusible, utilice el quitafusibles que se encuentra en el panel de fusibles del compartimento del motor.
4
Introduzca el nuevo fusible de la misma potencia y asegúrese que encaja perfectamente en los clips. Si queda flojo, recomendamos que consulte en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.
PRECAUCIÓN

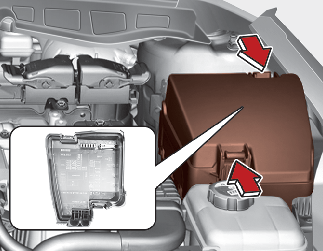

Tras comprobar el panel de fusibles en el compartimento del motor, monte la cubierta del panel de fusibles mediante un sonido de clic.

En caso contrario, el contacto con el agua podría provocar fallos eléctricos.

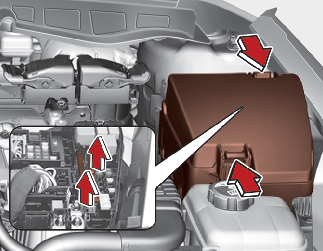

Fusible principal (fusible múltiple)

Si se funde el multifusible, extráigalo de la siguiente manera:

1
Desactive el botón ENGINE START/STOP (inicio/parada del motor) y el resto de los interruptores.
2
Desconecte el cable negativo de la batería.
3
Desmonte las tuercas como se muestra en la ilustración superior.
4
Reemplace el fusible por uno de la misma potencia.
5
Siga el orden inverso de estos pasos para volver a instalar el fusible múltiple.
AVISO

Si se funde el multifusible, consulte en un taller profesional. Kia recomienda consultar en un centro de servicio/distribuidor Kia autorizado.

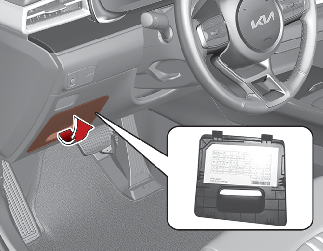

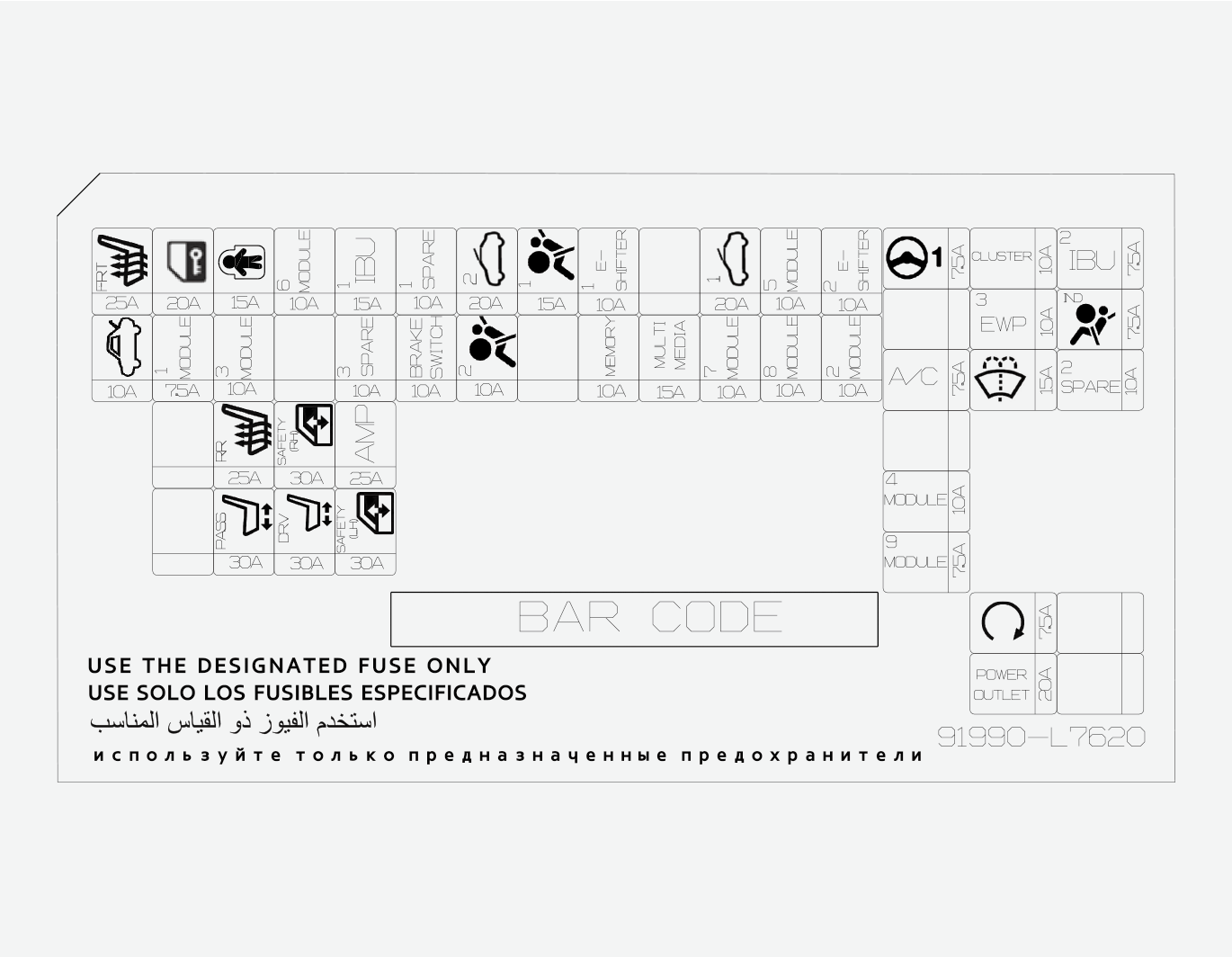

Panel de fusibles del lado del conductor

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles en el interior de la cubierta de los fusibles. Este diagrama le proporcionará la información específica acerca de sus vehículos.

Consulte la tabla siguiente para obtener información acerca de la descripción de los fusibles.

Bloque de conexiones ICU

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

CALEFACCIÓN ASIENTOS (DEL.)

25 A

Módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de aire de los asientos delanteros

MALETERO

10 A

Relé de la puerta del maletero

BLOQUEO DE PUERTAS

20 A

Relé de bloqueo de las puertas, relé de desbloqueo de las puertas

MÓDULO 1

7,5 A

Interruptor de la consola delantera #1, lado exterior de la llave inteligente del conductor/pasajero

BLOQUEO INFANTIL

15 A

Relé de bloqueo infantil trasero, relé de desbloqueo infantil trasero

MÓDULO 3

10 A

Interruptor de peligro, unidad de la luz ambiental delantera, conector de enlace de datos, unidad de relajación del asiento del pasajero, módulo de la puerta del conductor, luz ambiental de la puerta del conductor/pasajero, lado derecho de la luz ambiental delantera

CALEFACCIÓN ASIENTOS (TRAS.)

25 A

Módulo de control de la calefacción de los asientos traseros

ASIENTO ELÉCTRICO (PASAJERO)

30 A

Interruptor manual del asiento del pasajero, unidad de relajación del asiento del pasajero

MÓDULO 6

10 A

Módulo de la puerta del conductor

ELEVALUNAS ELÉCTRICO DE SEGURIDAD (DCH.)

30 A

Módulo del elevalunas eléctrico de seguridad del pasajero, interruptor del elevalunas eléctrico del pasajero, lado derecho del interruptor del elevalunas eléctrico trasero

ASIENTO ELÉCTRICO (CONDUCTOR)

30 A

Interruptor manual asiento del conductor, módulo IMS del conductor

IBU1

15 A

IBU (unidad de control de la carrocería integrada)

AMP

25 A

AMP (amplificador)

ELEVALUNAS ELÉCTRICO DE SEGURIDAD (IZQ.)

30 A

Módulo del elevalunas eléctrico de seguridad del conductor, lado izquierdo del interruptor del elevalunas eléctrico trasero

INTERRUPTOR DEL FRENO

10 A

IBU (unidad de control de la carrocería integrada), interruptor de la luz de freno

TECHO SOLAR 2

20 A

Controlador del techo solar (motor de la cortina)

AIRBAG 2

10 A

Módulo de control del SRS (sistema de sujeción suplementario)

AIRBAG 1

15 A

Módulo de control del SRS (sistema de sujeción suplementario)

E-SHIFTER 1

10 A

SCU, marcador de cambio electrónico (SBW)

MEMORIA

10 A

Módulo IMS del conductor, sensor de lluvia, pantalla superior, tablero de instrumentos, módulo de control del aire acondicionado, interruptor del aire acondicionado, espejo exterior eléctrico del conductor/pasajero

MULTIMEDIA

15 A

Audio, unidad principal de navegación y vídeo/audio

TECHO SOLAR 1

20 A

Controlador del techo solar (motor del cristal)

MÓDULO 7

10 A

Interruptor de la consola delantera #1/#2, unidad de asistencia de mantenimiento de carril (línea), interruptor del panel de protección, IBU (unidad de control de la carrocería integrada), unidad de asistencia de prevención de colisión al estacionar

MÓDULO 5

10 A

Interruptor de la luz de freno, marcador de cambio electrónico (SBW)

MÓDULO 8

10 A

Módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de aire de los asientos delanteros, unidad de relajación del asiento del pasajero, módulo de control de la calefacción de los asientos traseros, AMP (amplificador), módulo de IMS del conductor, conector de enlace de datos, audio, unidad principal de navegación y vídeo/audio, lado izquierdo de los faros/lado derecho de los faros, unidad del monitor de vista área, módulo de control del aire acondicionado, interruptor del aire acondicionado, cargador inalámbrico delantero, espejo electrocrómico, luz de la consola superior (luz), interruptor del panel de protección

E-SHIFTER 2

10 A

SCU

MÓDULO 2

10 A

Motor del ventilador de refrigeración, unidad de relajación del asiento del pasajero, módulo de control de la calefacción de los asientos traseros, unidad de asistencia de prevención de colisión al estacionar, módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de aire de los asientos delanteros

MDPS

7,5 A

Unidad MDPS (dirección asistida accionada por el motor)

A/C

7,5 A

Módulo de control del aire acondicionado, interruptor del aire acondicionado, bloque de conexiones del compartimento del motor (relé del soplador, relé del calefactor 1 PTC, relé del calefactor 2 PTC), compresor del aire acondicionado electrónico

MÓDULO 4

10 A

Cargador USB trasero, IBU (unidad de control de la carrocería integrada), audio, unidad principal de navegación y vídeo/audio, unidad del control de vista aérea, AMP (amplificador), BMS (sistema de gestión de la batería), unidad de asistencia de prevención de colisión al estacionar, bloque de PCB (relé de toma de corriente)

MÓDULO 9

7,5 A

IBU (unidad de control de la carrocería integrada)

TABLERO

10 A

Tablero de instrumentos, pantalla superior

EWP3

10 A

Bomba de agua electrónica (motor)

LAVAPARABRISAS

15 A

Interruptor multifunción

START (inicio)

7,5 A

IBU (unidad de control de la carrocería integrada), HPCU (unidad de control de la energía híbrida)

TOMA DE CORRIENTE

20 A

Sin uso

IBU2

7,5 A

IBU (unidad de control de la carrocería integrada)

IND. AIRBAG

7,5 A

Tablero de instrumentos, luz de la consola superior (luz)

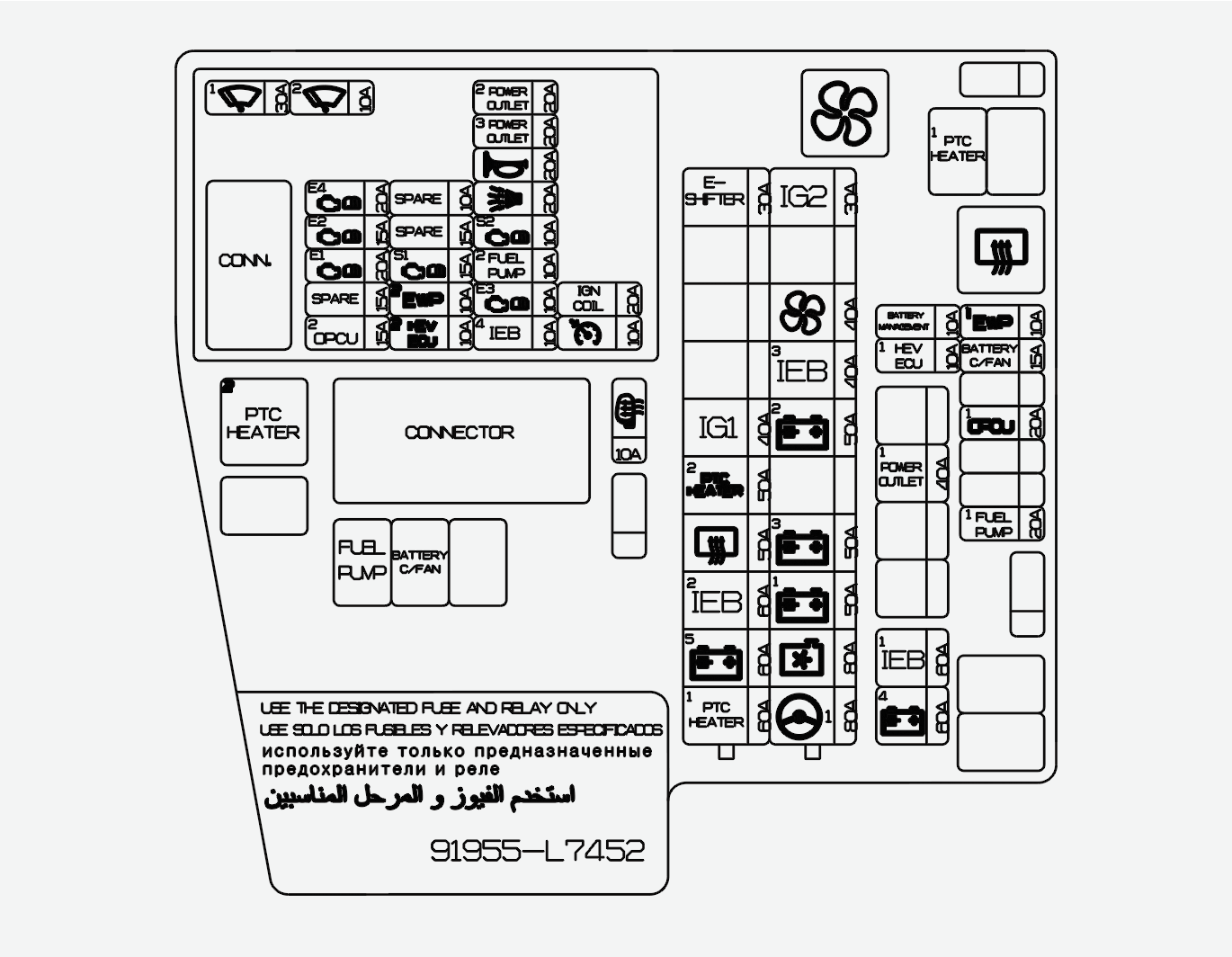

Panel de fusibles del compartimento del motor

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles en el interior de la cubierta de los fusibles. Este diagrama le proporcionará la información específica acerca de sus vehículos.

Consulte la tabla siguiente para obtener información acerca de la descripción de los fusibles.

Bloque de conexiones del compartimento del motor

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

E-SHIFTER

30 A

SCU

ENC1

40 A

Bloque PCB (relé de ACC, relé ENC1)

CALEFACTOR 2 PTC

50 A

Relé del calefactor 2 PTC

DESEMPAÑADOR TRASERO

50 A

Relé del desempañador trasero

IEB2

60 A

Módulo del freno eléctrico integrado

B+5

60 A

Bloque PCB (relé principal, fusible - LIMPIAPARABRISAS 1, ECU4, ECU2, BOCINA, BOCINA DE LA ALARMA ANTIRROBO)

CALEFACTOR 1 PTC

60 A

Relé del calefactor 1 PTC

ENC2

30 A

Bloque PCB (relé ENC2)

SOPLADOR

40 A

Relé del soplador

IEB3

40 A

Módulo del freno eléctrico integrado

B+2

50 A

Bloque de conexiones de ICU (fusible - IBU1, AMP, IPS1, 1PS2, IPS3, IPS4, IPS10)

B+3

50 A

Bloque de conexiones de ICU (IPS5, IPS6, IPS7, IPS8, IPS9, IPS11)

B+1

50 A

Bloque de conexiones de ICU (fusible - MÓDULO 1, BLOQUEO INFANTIL, CALEFACCIÓN ASIENTOS (TRAS.), ASIENTO ELÉCTRICO (PASAJERO), ELEVALUNAS ELÉCTRICO DE SEGURIDAD (DCH.), ASIENTO ELÉCTRICO (CONDUCTOR), ELEVALUNAS ELÉCTRICO DE SEGURIDAD (IZQ.))

VENTILADOR DE REFRIGERACIÓN

80 A

Motor del ventilador de refrigeración

MDPS1

80 A

Unidad MDPS (dirección asistida accionada por el motor)

GESTIÓN DE LA BATERÍA

10 A

Módulo de control de BMS (sistema de gestión de la batería)

HEV ECU1

10 A

HPCU (unidad de control de la energía híbrida)

TOMA DE CORRIENTE 1

40 A

Bloque PCB (relé de la salida de alimentación)

IEB1

60 A

Módulo del freno eléctrico integrado

B+4

60 A

Bloque de conexiones ICU (relé de bloqueo de la carga a largo plazo, fusible - CALEFACCIÓN ASIENTOS (DEL.), MALETERO, BLOQUEO DE LAS PUERTAS, MÓDULO 3, INTERRUPTOR DEL FRENO, TECHO SOLAR 2, AIRBAG 2, E-SHIFTER 1, TECHO SOLAR 1)

EWP1

10 A

Bomba de agua electrónica (motor)

VENTILADOR REFRIG. BATERÍA

15 A

Relé del ventilador/refrigeración de la batería

ENC3

20 A

Relé ENC3

OPCU1

10 A

OPU

BOMBA DE COMBUSTIBLE

20 A

Relé de la bomba de combustible

HEV ECU3

10 A

Módulo de control de BMS (sistema de gestión de la batería), HPCU (unidad de control de la energía híbrida)

EWP2

10 A

Bomba de agua electrónica (HEV), relé del ventilador/refrigeración de la batería, bloque de conexiones ICU (módulo de control de IPS)

ESPEJO CALEFACTADO

10 A

Espejo eléctrico exterior del conductor/pasajero, interruptor del aire acondicionado
Bloque PCB

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

LIMPIAPARABRISAS 1

30 A

Relé del limpiaparabrisas

LIMPIAPARABRISAS 2

10 A

IBU (unidad de control de la carrocería integrada)

ECU4

20 A

PCM (módulo de control del tren de potencia)

ECU2

15 A

PCM (módulo de control del tren de potencia)

ECU1

20 A

PCM (módulo de control del tren de potencia)

OPCU2

15 A

OPU

SENSOR1

15 A

Sensor de oxígeno (arriba/abajo)

HEV ECU2

10 A

HPCU (unidad de control de la energía híbrida)

TOMA DE CORRIENTE 2

20 A

Lado izquierdo de la toma de corriente delantera

TOMA DE CORRIENTE 3

20 A

Lado derecho de la toma de corriente delantera, cargador USB delantero

CLAXON

20 A

Relé del claxon

BOCINA ALARMA ANTIRROBO

20 A

Relé del claxon de alarma

SENSOR2

10 A

Válvula de control de aceite (admisión), válvula de control de aceite (escape), válvula solenoide de control de purga, válvula de control de presión de aceite

BOMBA DE COMBUSTIBLE 2

10 A

Bloque de conexiones del compartimento del motor (relé de la bomba de combustible)

ECU3

10 A

PCM (módulo de control del tren de potencia)

IEB4

10 A

Módulo del freno eléctrico integrado

BOBINA DE ENCENDIDO

20 A

BOBINA DE ENCENDIDO #1#2/#3/#4

CRUCERO

10 A

Unidad de control de crucero inteligente

Consulte la siguiente tabla para obtener información acerca del tipo de relé.

Nombre del relé

Tipo

Relé del soplador

MINI

Relé del calefactor 1 PTC

MICRO

Relé de la calefacción trasera

MINI

Relé del calefactor 2 PTC

MINI

Relé de la bomba de combustible

MICRO

Relé del ventilador/refrigeración de la batería

MICRO

Relé ENC3

MICRO
