Chargeur CA

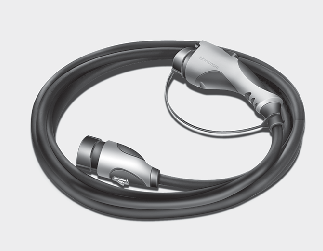

Câble de chargeur CA

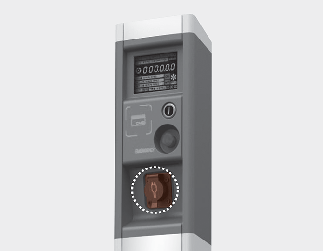

Vous pouvez mettre votre véhicule en charge en le raccordant à un chargeur public dans une station de charge.

Pour brancher un chargeur CA

Appuyer sur la pédale de frein et serrer le frein de stationnement.
Désactivez tous les interrupteurs, placez le sélecteur de vitesse en position P (stationnement) et coupez le contact du véhicule.

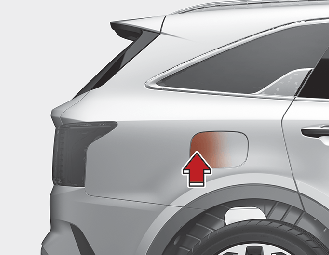

Ouvrez la porte d’entrée de charge en appuyant sur le bord central arrière de la porte d’entrée de charge.
Retirer toute la poussière sur le connecteur de charge et l’entrée de charge.
Tenir la poignée du connecteur de charge.

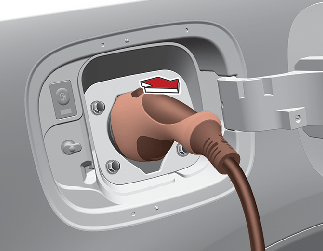

Ensuite, insérez le chargeur dans l’entrée de charge, jusqu’à ce que vous entendiez un clic. Si elle n’est pas complètement branchée, une mauvaise connexion entre le connecteur de charge et les bornes de charge peut provoquer un incendie.
Vérifiez si l’indicateur de connexion du câble de charge () de la batterie haute tension dans le groupe d’instruments est allumé.

La charge ne se fait pas si l’indicateur est éteint. Lorsque le connecteur de charge n’est pas correctement branché, reconnecter le câble de charge pour charger.

REMARQUE

Le chargement est en cours uniquement lorsque le sélecteur est en position P (stationnement). La charge de la batterie avec le bouton ENGINE START/STOP (démarrage / arrêt du moteur) en position ACC est possible. Toutefois, cela peut décharger la batterie 12V. Par conséquent, si possible, chargez la batterie avec le bouton DÉMARRAGE/ARRÊT DU MOTEUR en position OFF.
Le fait de déplacer le sélecteur de vitesse de P (stationnement) à R (marche arrière)/N (point mort)/D (conduite) arrête le processus de chargement. Pour redémarrer le processus de chargement, placez le sélecteur de vitesse sur P (stationnement), appuyez sur le bouton DÉMARRAGE/ARRÊT DU MOTEUR en position OFF et débranchez le câble de chargement. Branchez ensuite le câble de charge.

Mode de verrouillage du connecteur de charge

Lorsque le connecteur de charge est branché dans l’entrée de charge, la durée de verrouillage du connecteur varie en fonction des modes sélectionnés par le menu des paramètres utilisateur ou le menu de l’écran du système d’info-divertissement.

Toujours verrouiller : Le connecteur se verrouille lorsque le connecteur de charge est branché sur l’entrée de charge.
Verrouillage pendant la charge : Le connecteur se verrouille lorsque la charge commence. Le connecteur se déverrouille lorsque la charge est complétée

Pour plus de détails, se reporter à Plus de détails.

Comment débrancher un chargeur CA

1

Les portes du véhicule doivent être déverrouillées pour pouvoir débrancher le connecteur de charge. Un système de verrouillage empêche le câble du chargeur de se déconnecter lorsque les portes du véhicule sont verrouillées.

MISE EN GARDE

Pour débrancher le connecteur de charge, déverrouiller les portes pour débloquer le système de verrouillage du connecteur de charge. Sinon, le connecteur de charge et l’entrée de charge du véhicule peuvent être endommagés.

2

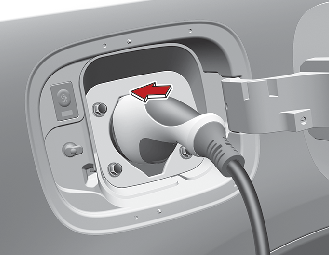

Tenir la poignée du connecteur de charge et la retirer.

Pour empêcher le vol du câble de charge, le connecteur de charge ne peut pas se débrancher depuis l’intérieur lorsque les portes sont verrouillées.

Toutefois, si le véhicule est en mode AUTO du connecteur de charge, celui-ci se déverrouille automatiquement de la prise lorsque la charge est terminée.

Si le connecteur n’est pas automatiquement déverrouillé après la fin de la charge en mode AUTO, le connecteur est déverrouillé lorsque toutes les portes sont déverrouillées.

Pour plus de détails, se reporter à Plus de détails.

MISE EN GARDE

En débranchant le connecteur de charge, n’essayez pas de forcer sans appuyer sur le bouton de déblocage. Ceci pourrait endommager le connecteur de charge et l’entrée de charge du véhicule.

3

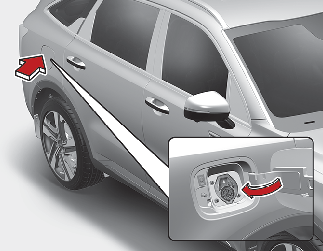

Fermez le volet de chargement en appuyant sur le bord central arrière du volet de chargement.

* Le volet de chargement ne dispose pas d’un système de verrouillage.

AVERTISSEMENT

Ne pas modifier ni démonter les composants du câble de charge. Cela pourrait provoquer un incendie ou un choc électrique avec des blessures corporelles.

REMARQUE

Si vous ne pouvez pas ouvrir le volet de charge à cause du gel, taper légèrement ou enlever la glace près du volet de charge. Ne pas forcer pour ouvrir le volet de charge. Si vous l’ouvrez de force, le volet de charge risque d’être endommagé.
Conservez le connecteur de charge et la fiche de charge propres et secs. Le câble de charge doit également être conservé sec.
Utiliser un pistolet à air pour éliminer toutes les substances étrangères du connecteur de charge et de la fiche de charge.
