Remplacement d'un fusible dans le compartiment moteur

1

Placez le bouton DÉMARRAGE/ARRÊT du moteur et tous les autres interrupteurs sur OFF.

2

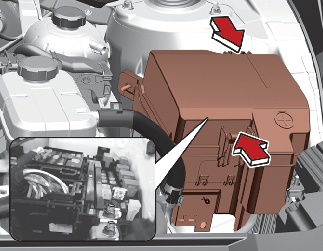

Retirez le couvercle du panneau à fusibles en appuyant sur la languette et en soulevant le couvercle.

3

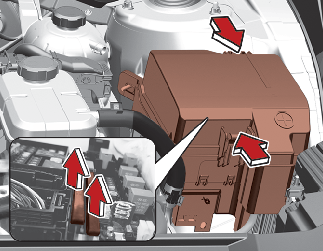

Vérifiez le fusible extrait; remplacez-le s’il a grillé. Pour extraire ou insérer un fusible, utilisez l’extracteur de fusibles se trouvant dans le panneau de fusibles du compartiment moteur.

4

Insérer un fusible neuf de même calibre et s'assurer qu'il s'adapte bien dans les clips. S'il semble desserré, consulter un concessionnaire agréé Kia.

MISE EN GARDE

Toujours reposer soigneusement le cache du tableau à fusibles dans le compartiment moteur, pour le protéger des pannes électriques qui peuvent se produire après un contact avec de l'eau. Écouter le bruit de déclic pour s'assurer que le cache du tableau à fusibles est bien fixé.

REMARQUE

Si le fusible principal (multifonction) est grillé, faire vérifier le véhicule par un concessionnaire Kia autorisé.

REMARQUE

Le système électronique peut ne pas fonctionner correctement même si les fusibles du boîtier à fusibles intérieur ou du compartiment moteur ne sont pas débranchés. Dans de tels cas, la cause du problème peut être la déconnexion du fusible principal (type BFT), situé à l'intérieur du capuchon positif de la borne de la batterie (+). Comme le fusible principal est conçu de façon plus complexe que les autres pièces, faites vérifier le véhicule par un concessionnaire agréé Kia.

Après avoir vérifié le panneau de fusibles du compartiment moteur, installez adéquatement le couvercle du panneau de fusibles. Sinon, une infiltration d’eau est possible et risque de provoquer une défaillance électrique.

Fusible principal (fusible multifonction)

Si le fusible principal est grillé, il doit être déposé comme suit :

1

Arrêtez le moteur.

2

Débranchez le câble négatif de la batterie.

3

Déposez les écrous illustrés ci-dessus.

4

Remplacez le fusible par une fusible d’un même ampérage.

5

Procédez à la réinstallation en suivant l'ordre inverse du démontage.

REMARQUE

Ne pas démonter ni remonter le fusible multiple lorsqu'il est fixé à l'aide d'écrous et de boulons. Un couple de montage incorrect ou partiel peut provoquer un incendie. Faire vérifier le véhicule par un concessionnaire autorisé Kia.
