Description du panneau à fusibles/relais

À l'intérieur du couvercle du panneau de fusibles/relais, vous pouvez trouver l'étiquette des fusibles/relais avec le nom des fusibles/relais et leur capacité.

Panneau à fusibles côté conducteur

REMARQUE

Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles.

Boîte de jonction ICU

Nom du fusible

Calibre du fusible

Protégé par circuit

AMP

25A

AMP (Amplificateur)

SIÈGE (CONDUCTEUR)

30 A

Commutateur du siège électrique du conducteur, Module de commande IMS (système de mémoire intégré), Commutateur du soutien lombaire du conducteur

OBC

10 A

Unité OBC

VITRE ÉLECTRIQUE (GAUCHE)

25A

Module de sécurité du lève-vitre électrique côté conducteur, Commutateur de vitre arrière poignée gauche, Module de sécurité lève-vitre électrique arrière poignée gauche

SIÈGE ÉLECTRIQUE (PASS)

30 A

Commutateur de siège électrique du passager, unité de relais du passager

SIÈGE CHAUFFANT (AVANT)

20 A

1er module de commande de ventilation de siège, 1er module de commande de chauffage de siège

CHAUFFAGE DE SIÈGE (ARRIÈRE GAUCHE)

15 A

2e module de commande de chauffage de siège, poignée gauche

2e RANGÉ DE SIÈGES RABATTABLES (droite)

20 A

2e module de rabattage de siège, poignée droite

IG3 1

20 A

Boîtier de relais ICM (Relais IG3)

VITRE ÉLECTRIQUE (DROITE)

25A

Module de vitres électriques de sécurité passager, Commutateur de vitres électriques passager, Commutateur de vitres électriques arrière côté poignée droite/Module de vitres électriques de sécurité arrière côté poignée droite

HAYON OUVERTURE

15 A

Relais du hayon

2e RANGÉE DE SIÈGES RABATTABLES (gauche)

20 A

2e module de rabattage de chauffe-siège, poignée gauche

SERRURE DE PORTE

20 A

Relais de verrouillage/déverrouillage de porte, Relais de déverrouillage à deux tours, Connecteur de liaison de données, boîtier de relais ICM (relais de déverrouillage/verrouillage du couvercle du carburant)

CLIMATISATION ARRIÈRE 2

10 A

Module de commande de climatiseur arrière

MULTIMÉDIA 1

25A

Audio, Unité principale Audio/Vidéo et Navigation, Fusible - MULTI MEDIA 2

CHAUFFAGE DE SIÈGE (ARRIÈRE DROITE)

15 A

2e module de commande de chauffage de siège, poignée droite

MÉMOIRE

10 A

Unité de porte arrière à commande électrique, module de commande IMS (système de mémoire intégré), module de commande du climatiseur arrière, ROA (alerte de l’occupant arrière), rétroviseur extérieur à commande électrique conducteur/passager, groupe d’instruments, module de commande du climatiseur avant, panneau de commande du climatiseur avant, affichage tête haute

DÉMARRAGE

10 A

Contacteur d’allumage

E-LEVIER DE VITESSE

7,5 A

Cadran de changement de vitesse électronique

CHARGEUR USB 1

10 A

Connecteur de charge USB pour bagages côté poignée gauche/droite

CHARGEUR USB 2

15 A

Connecteur de charge USB de la console arrière poignée droite, Connecteur de charge USB du siège conducteur/passager

MODULE 3

7,5 A

IBU (Unité de commande intégrée de la carrosserie), Unité ADAS, Caméra frontale, Commutateur de coussin de planche de bord , Unité de surveillance de la vue panoramique, Unité de radar d’angle arrière côté gauche/côté droite, ECU, Unité de radar avant, Unité VESS (Virtual Engine Sound System), Commutateur de console avant, Commutateur de ventilation du siège avant côté gauche/côté droite

SAC GONFLABLE 1

15 A

Module de commande SRS (système de retenue supplémentaire), détecteur de passager

LAVE-GLACE

15 A

Commutateur multifonction

MODULE 1

10 A

AMP (amplificateur), système de divertissement aux places arrière côté gauche/côté droite, Unité principale audio, audio/vidéo et navigation, IBU (unité de commande intégrée de la carrosserie), connecteur de charge USB avant côté gauche/côté droit, unité ADAS, unité de surveillance de la vision panoramique

MODULE 9

10 A

Lampe d’ambiance conducteur/passager, Unité ADAS, Connecteur de liaison de données, Unité de surveillance de la vue panoramique, Unité de la zone de la porte conducteur, Solénoïde de clé, Capteur de pluie, Commutateur de coussin de planche de bord, Clé intelligente du conducteur/passager poignée extérieure, Unité de lampe d’ambiance, Valve de pression réduite du réfrigérant électronique

IBU 1

7,5 A

IBU (Unité de commande intégrée de la carrosserie), bloc de jonction E/R (relais de batterie C/ventilateur)

MODULE 2

7,5 A

Unité de la zone de la porte du conducteur, Console supérieure

CLIMATISATION ARRIÈRE 1

15 A

Moteur de soufflante du climatiseur arrière, bloc de jonction ICU (Fusible - REAR A/C2)

IND DE COUSSIN GONFLABLE

7,5 A

Combiné d'instruments, console supérieure

MODULE 8

7,5 A

Unité ADAS, Module de commande du 1er siège à ventilation/du 1er siège chauffant, Module de commande du 2e siège chauffant côté gauche/côté droite, Module de commande du climatiseur arrière, Onduleur CA, Prise pour onduleur CA dans la console arrière

IBU 2

15 A

IBU (Unité de commande de carrosserie intégrée)

MODULE 10

10 A

Commutateur de feu stop

MODULE 5

10 A

Console supérieure, AMP (Amplificateur), Chargeur sans fil frontal

A/C

7,5 A

Panneau de commande de climatiseur avant, Module de commande de climatiseur avant, Bloc de jonction de salle des machines (relais de soufflante, relais 1/2 chauffage PTC)

SAC GONFLABLE 2

10 A

Module de commande de SRS (Système de retenue supplémentaire)

COMBINÉ

7,5 A

Combiné d'instruments, Affichage haut de tête

MODULE 4

10 A

Unité principale audio, Unité principale audio/vidéo et de navigation, Connecteur de liaison de données, Interrupteur de protection anti-collision, Miroir électrochromique, Module de commande IMS (Système de mémoire intégré), 1er module de commande de ventilation du siège / 1er module de commande du siège chauffant, 2e module de commande du siège chauffant poignée gauche/droite

MODULE 7

7,5 A

IBU (Unité de commande de carrosserie intégrée)

MULTIMÉDIA 2

10 A

Divertissement sur le siège arrière côté gauche/côté droit

COMMUTATEUR DE FREIN

7,5 A

Interrupteur d'arrêt de la lampe, IBU (unité de commande corporelle intégrée)

MDPS

7,5 A

MDPS (direction assistée entrainée par moteur)

* La direction assistée par moteur (MDPS) est identique à la direction assistée électrique (EPS).

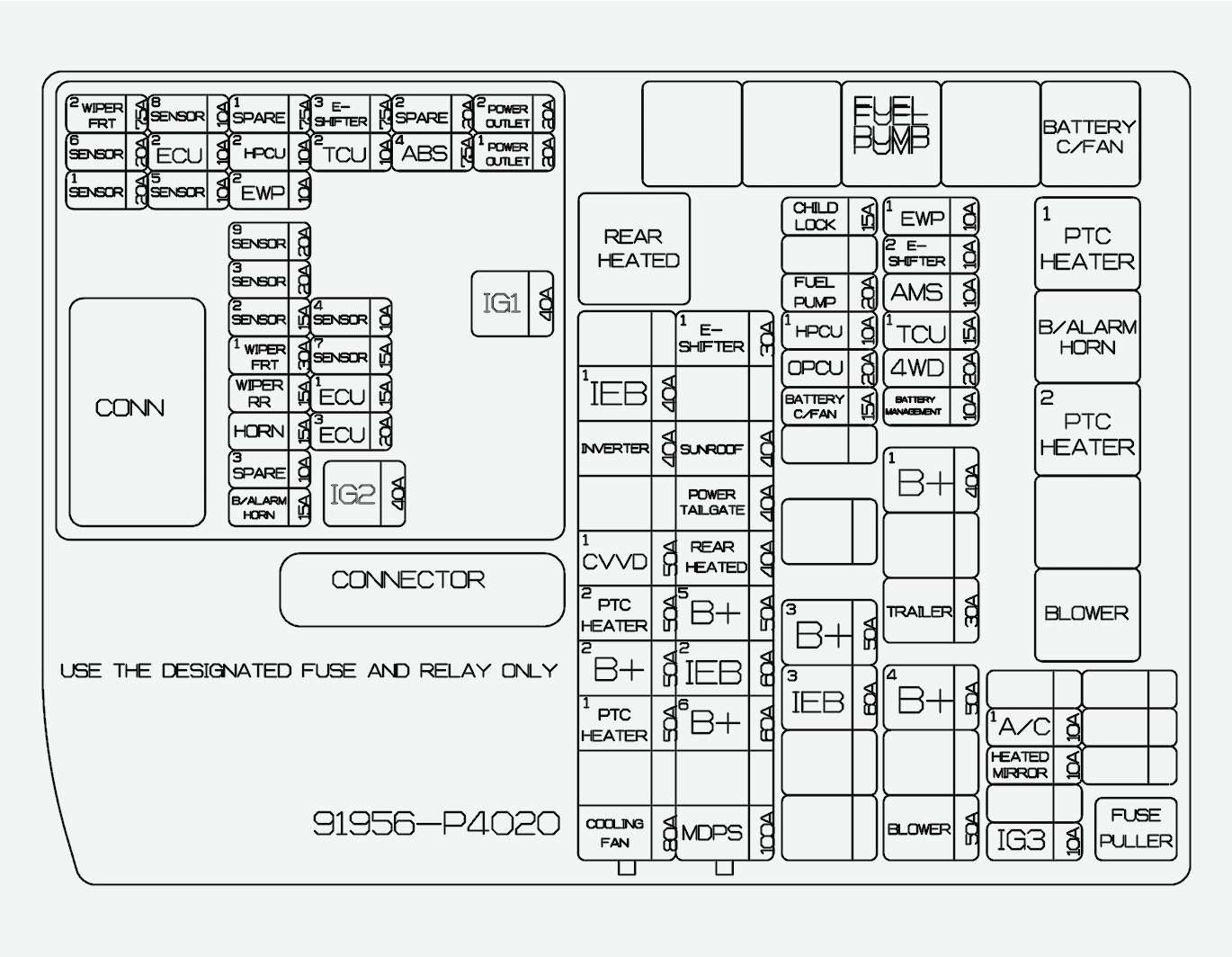

Panneau de fusibles du compartiment moteur

REMARQUE

Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles à l'intérieur du cache-fusibles. Ce schéma vous indique les informations spécifiques à votre véhicule.

Bloc de jonction E/R

Nom du fusible

Calibre du fusible

Protégé par circuit

VENTILATEUR DE REFROIDISSEMENT

80 A

Moteur de ventilateur de refroidissement

CHAUFFAGE 1 PTC

50 A

Relais de chauffage No 1 PTC (Coefficient de température positif)

B+2

50 A

Boite de jonction ICU (IPS)

CHAUFFAGE 2 PTC

50 A

Relais de chauffage No 2 PTC (Coefficient de température positif)

CVVD1

50 A

Actionneur CVVD

INVERSEUR

40 A

Onduleur CA

IEB1

40 A

Unité IEB

MDPS1

100A

MDPS (direction assistée entrainée par moteur)

* La direction assistée par moteur (MDPS) est identique à la direction assistée électrique (EPS).

B+6

60 A

Bloc de jonction PCB (Fusible - IG1, IG2)

IEB2

60 A

Unité IEB

B+5

50 A

Bloc de jonction ICU [fusible - SIÈGE PLIANT 2e RANGÉE (RH), P/FENÊTRE (LH), P/SIÈGE (DRV), P/SIÈGE (PASS), SIÈGE CHAUFFANT (ARRIÈRE LH)]

ARRIÈRE CHAUFFANT

40 A

Relais arrière chauffant

HAYON ÉLECTRIQUE

40 A

Unité du hayon électrique

TOIT OUVRANT

40 A

Moteur de toit ouvrant (vitre)

LEVIER DE VITESSE ÉLECTRONIQUE 1

30 A

Unité de contrôle SBW (Changement de rapport par fil)

IEB3

60 A

Unité IEB

B+3

50 A

Boite de jonction ICU (IPS)

OPCU

20 A

OPU

HPCU1

10 A

Unité de contrôle du système hybride (HPCU - Hybrid Power Control Unit)

POMPE À CARBURANT

20 A

Relais de pompe à carburant

VERROUILLAGE ENFANT

15 A

Bloc de jonction PCB (carte de circuit imprimé) (relais de verrouillage/déverrouillage pour enfants)

SOUFFLANTE

50 A

Relais de soufflante

B+4

50 A

Bloc de jonction ICU (Fusible - AMP, OBC, IG3 1, SIEGE CHAUFFANT (FRT), VITRE ÉLECTRIQUE (D), SIEGE PLIANT DE LA 2e RANGÉE (G))

REMORQUE

30 A

Module remorque

B+1

40 A

Bloc de jonction ICU (Fusible - COMMUTATEUR DE FREINS, IBU2, CHAUFFAGE DE SIÈGE (ARRIÈRE DROIT), Verrouillage de chargeur, COUSSIN GONFLABLE2, MODULE9, DÉMARRAGE, VERROUILLAGE DE PORTE, OUVERTURE DE HAYON, relais de verrouillage de charge à long terme)

GESTION DE LA BATTERIE

10 A

Ensemble de système de batterie

4 ROUES MOTRICES

20 A

4WD (traction intégrale) ECU (unité de contrôle du moteur)

TCU1

15 A

TCM (Module de commande de boîte de vitesses)

AMS

10 A

Capteur de batterie

E-SHITER2

10 A

Unité de contrôle SBW (changement de vitesse par fil) SBW, Cadran de changement de vitesse électronique

EWP1

10 A

Pompe à eau électronique (moteur)

IG3

10 A

Unité OBC, ensemble de système de batterie

RÉTROVISEUR CHAUFFANT

10 A

Panneau de commande du climatiseur frontal, Rétroviseur extérieur à commande électrique côté conducteur/passager

A/C1

10 A

Non utilisé
Bloc de jonction PCB

Nom du fusible

Calibre du fusible

Protégé par circuit

IG2

40 A

Relais IG2

IG1

40 A

Relais IG1, Relais ACC

ESSUIE-GLACE AV 2

7,5 A

IBU (Unité de commande de carrosserie intégrée)

CAPTEUR 6

20 A

Capteur d'oxygène (bas)

CAPTEUR 1

20 A

Bobine d'allumage #1~#4

CAPTEUR 8

10 A

OPU

ECU2

10 A

ECM (module de commande du moteur), actionneur CVVD

CAPTEUR5

10 A

Bloc de jonction E/R (Relais de pompe à carburant)

HPCU2

10 A

Unité de contrôle du système hybride (HPCU - Hybrid Power Control Unit)

EWP2

10 A

Pompe à eau électronique, Pompe à eau électronique (HEV)

CAPTEUR 9

20 A

Non utilisé

CAPTEUR 3

20 A

ECM (Module de commande du moteur)

CAPTEUR 2

15 A

Pompe de purge active

ESSUIE-GLACE AV 1

30 A

Moteur d'essuie-glace avant, Relais d'essuie-glace avant (bas)

ESSUIE GLACE ARRIÈRE

15 A

Relais d’essuie-glace arrière, moteur d’essuie-glace arrière

AVERTISSEUR SONORE

15 A

Relais d'avertisseur sonore

AVERTISSEUR SONORE D'ALARME ANTIVOL

15 A

Relais d'avertisseur d'alarme antivol

E-SHIFTER3

7,5 A

Unité de contrôle SBW (Changement de rapport par fil)

TCU2

10 A

TCM (Module de commande de boîte de vitesses)

CAPTEUR 4

10 A

Solénoïde de commande de purge, vanne de commande d’huile #1/#2 (admission/échappement), électrovanne de pompe à huile, électrovanne de commande de vanne de recirculation (RCV), moteur de ventilateur de refroidissement, ELCM (EVAP. Module de contrôle des fuites)

CAPTEUR 7

15 A

Capteur d'oxygène (haut)

ECU1

15 A

ECM (Module de commande du moteur)

ECU3

20 A

ECM (Module de commande du moteur)

ABS4

7,5 A

Unité IEB

ALIMENTATION

PRISE 2

20 A

Prise électrique de la console arrière

PRISE DE COURANT 1

20 A

Prise de courant du coffre à bagages
Relais
Se reporter au tableau suivant pour le type de relais.

Nom de relais

Type

Relais de pompe à carburant

MICRO

Relais de ventilateur de refroidissement de batterie

MICRO

Relais de chauffage 1 PCT

MICRO

Relais d'avertisseur sonore d'alarme antivol

MICRO

Relais de chauffage 2 PCT

MICRO

Relais de soufflante

MICRO

Relais arrière chauffant

MINI

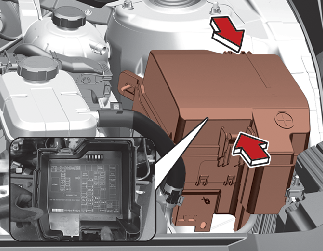

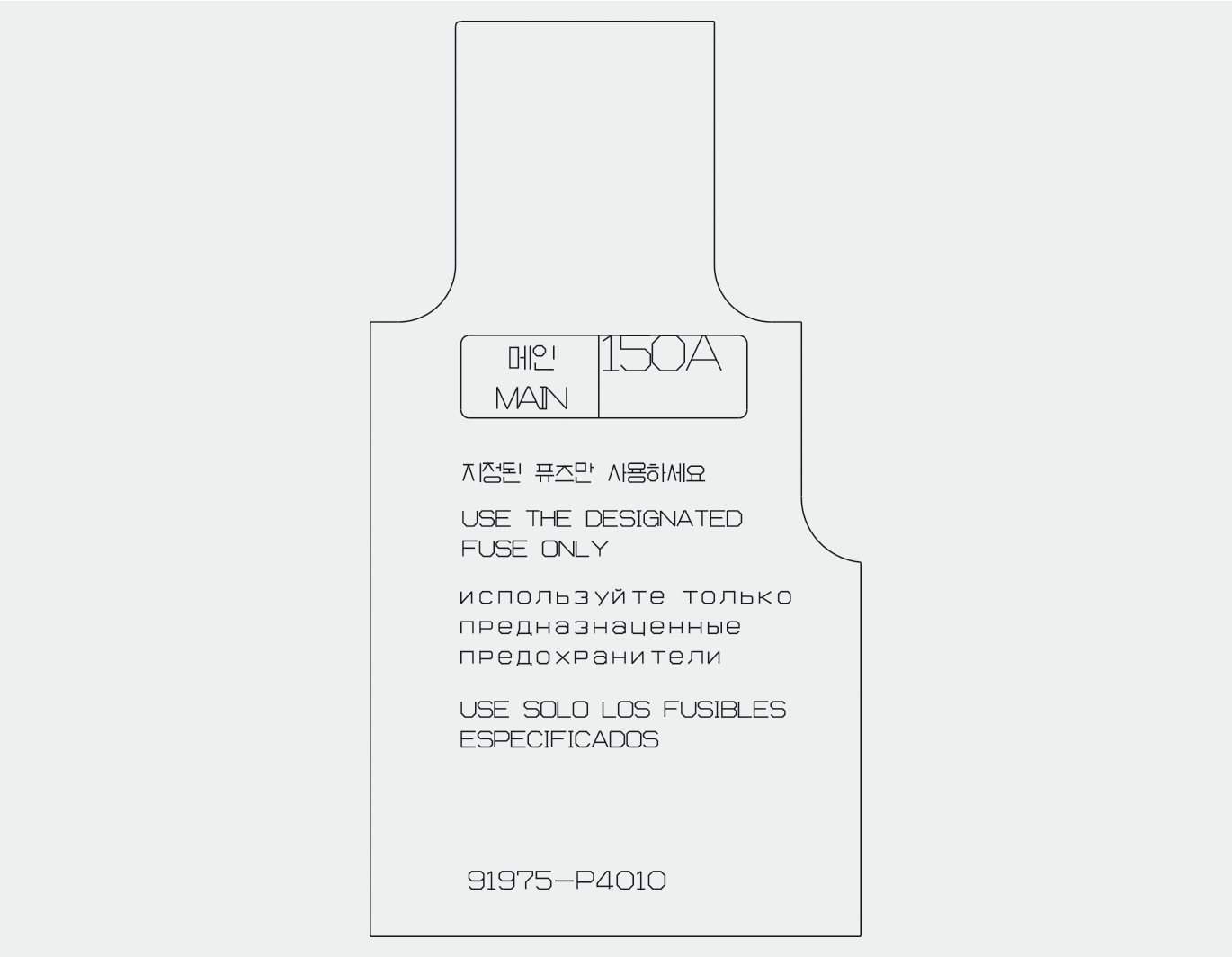

Panneau de fusibles du compartiment moteur (couvercle de borne de batterie)

REMARQUE

Toutes les descriptions du panneau à fusibles dans ce manuel ne s'appliquent pas à votre véhicule. Il est exact au moment de l'impression. Lorsque vous inspectez le panneau à fusibles de votre véhicule, reportez-vous à l'étiquette du panneau à fusibles.
