Il sistema ISOFIX trattiene un sistema di ritenuta per bambini durante la marcia e in caso di incidente. Questo sistema è progettato per agevolare l'installazione del seggiolino di sicurezza per bambini e per ridurre le possibilità d'installare impropriamente il seggiolino stesso. Il sistema ISOFIX usa gli ancoraggi del veicolo e gli attacchi del seggiolino di sicurezza per bambini. Il sistema ISOFIX elimina la necessità di usare le cinture di sicurezza per assicurare il seggiolino di sicurezza per bambini ai sedili posteriori.

Gli ancoraggi ISOFIX sono barre in metallo incorporate nel veicolo. Sono presenti due ancoraggi inferiori per ciascun posto a sedere ISOFIX dove il sistema di ritenuta per bambini potrà essere vincolato mediante gli attacchi inferiori.

Per usare il sistema ISOFIX del proprio veicolo, è necessario disporre di un seggiolino di sicurezza per bambini con attacchi ISOFIX.

Il costruttore del seggiolino di sicurezza per bambini fornirà tutte le istruzioni sull'uso del seggiolino per bambini mediante i rispettivi attacchi per ancoraggi inferiori ISOFIX.

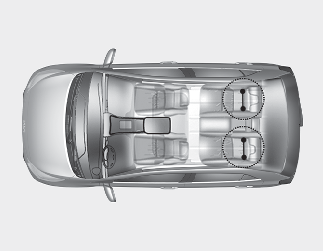

Gli ancoraggi ISOFIX sono previsti per i posti a sedere posteriori lato sinistro e lato destro. Le loro ubicazioni sono indicate in figura.

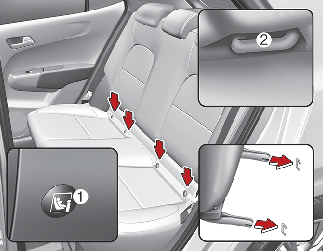

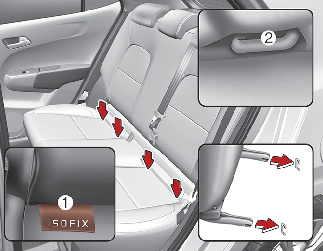

Gli ancoraggi ISOFIX sono ubicati tra schienale sedile e cuscino sedile dei posti a sedere esterni lato sinistro e lato destro del sedile posteriore, indicati dai simboli.

* 1: Indicatore di posizione dell'ancoraggio ISOFIX (Tipo A-,Tipo B-) 2: Ancoraggio ISOFIX

Per installare un seggiolino per bambini i-Size o ISOFIX-compatibile in uno dei posti a sedere posteriori esterni:

1. Spostare la fibbia cintura di sicurezza lontano dagli ancoraggi ISOFIX.

2. Spostare lontano dagli ancoraggi qualsiasi altro oggetto che possa impedire un saldo collegamento tra seggiolino per bambini e ancoraggi ISOFIX.

3. Posizionare il sistema di ritenuta per bambini sul sedile del veicolo, quindi fissare il sedile agli ancoraggi ISOFIX seguendo le istruzioni fornite dal costruttore.

4. Per la corretta installazione del seggiolino per bambini e il collegamento degli ancoraggi ISOFIX del seggiolino agli attacchi ISOFIX, seguire le istruzioni del relativo produttore.

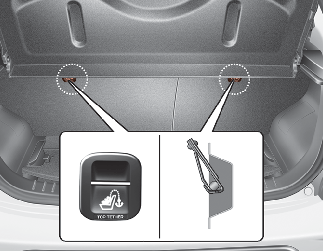

I sistemi di ancoraggio flessibili superiori per i seggiolini si trovano sul retro degli schienali dei sedili posteriori.

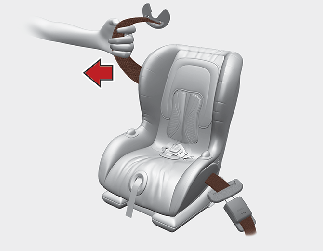

1. Guidare il nastro della cinghia di stabilizzazione del sistema di ritenuta per bambini sullo schienale. Per il posizionamento della cinghia con ancoraggio flessibile, seguire la procedura indicata dal produttore del seggiolino di sicurezza per bambini.

2. Collegare la cinghia con ancoraggio flessibile all'apposito ancoraggio, quindi fissare la cinghia secondo le istruzioni del produttore del seggiolino di sicurezza per bambini per collegare saldamente il sistema al sedile.

IUF = Adatto per sistemi di ritenuta per bambini rivolti in avanti ISOFIX di classe universale omologati per uso in questa fascia di peso.

IL* = Adatto per sistemi di ritenuta per bambini (CRS) ISOFIX particolari come da lista allegata.

• Sedile del conducente: L'altezza del sedile deve essere regolata sulla posizione più alta. (Se non è presente il dispositivo per regolare l'altezza del sedile, spostare il sedile di 10 mm in avanti, nella posizione intermedia).

• Sedile passeggero anteriore: Il sedile deve essere regolato nella posizione più avanzata.

IL = Adatto per sistemi di ritenuta per bambini (CRS) ISOFIX particolari come da lista allegata. Questi sistemi CRS ISOFIX sono quelli appartenenti alle categorie "veicolo specifico", "limitato" o "semiuniversale".

X = Posizione ISOFIX non adatta per sistema seggiolino per bambini ISOFIX rientrante in questa fascia di peso e/o classe dimensionale.

A - ISO/F3: CRS prima infanzia rivolto in avanti di altezza massima (altezza 720mm)

B - ISO/F2: CRS prima infanzia rivolto in avanti di altezza ridotta (altezza 650mm)

B1 - ISO/F2X: CRS prima infanzia rivolto in avanti con schienale sagomato di seconda versione di altezza ridotta (altezza 650mm)

C - ISO/R3: CRS prima infanzia rivolto all'indietro di dimensione massima

D - ISO/R2: CRS prima infanzia rivolto all'indietro di dimensione ridotta

E - ISO/R1: CRS prima infanzia rivolto all'indietro di dimensioni neonato

F - ISO/L1: CRS (culla portatile) in posizione rivolta verso il lato sinistro

G - ISO/L2: CRS (culla portatile) in posizione rivolta verso il lato destro

Quando non si usa il sistema ISOFIX, tutti i seggiolini di sicurezza per bambini devono essere fissati a un sedile posteriore del veicolo tramite la parte addominale di una cintura a tre punti.

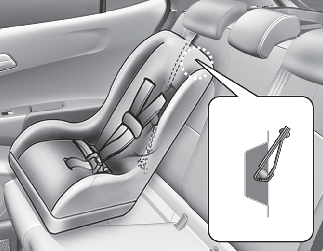

Per installare il sistema seggiolino di sicurezza per bambini sui sedili posteriori, fare quanto segue:

1. Sistemare il sistema seggiolino di sicurezza per bambini nel sedile posteriore e far passare la cintura a tre punti attorno o attraverso il seggiolino seguendo le istruzioni del costruttore del seggiolino.

   Assicurarsi che il nastro cintura di sicurezza non sia attorcigliato.



2. Allacciare la linguetta cintura a tre punti nella fibbia. Ascoltare che si senta distintamente un "click". Posizionare il pulsante di rilascio in modo che sia facilmente accessibile in caso di emergenza.



3. Recuperare il più possibile il gioco della cintura spingendo verso il basso sul sistema di ritenuta per bambini e riavvolgendo nel contempo il tratto diagonale della cintura nel riavvolgitore.

4. Spingere e tirare il sistema di ritenuta per bambini per verificare che la cintura di sicurezza lo trattenga saldamente in posizione.



Se il produttore del seggiolino di sicurezza per bambini consiglia l'uso di una cinghia flessibile insieme alla cintura a tre punti.

Per rimuovere il seggiolino di sicurezza per bambini, premere il pulsante di rilascio sulla fibbia, quindi estrarre la cintura a tre punti dal seggiolino di sicurezza e lasciare che la cintura si riavvolga completamente.

U = adatto per sistemi di ritenuta per bambini della categoria "universale" omologati per l'uso in questa fascia di peso

U* = Idoneo per Sistemi di seggiolini per bambini di categoria "Universale", con altezza del sedile regolata sulla posizione più alta

UF = Idoneo per sistemi di ritenuta di categoria "universale" rivolti in avanti omologati per l'uso in questa fascia di peso

L = adatto per particolari sistemi di ritenuta per bambini come da lista allegata. Tali sistemi sono quelli appartenenti alle categorie "veicolo specifico", "limitato" o "semiuniversale".

B = sistema di ritenuta integrato omologato per questa fascia di peso.

X = posizione del sedile non adatta per bambini appartenenti a questa fascia di peso.

* Non installare un Sistema di seggiolino per bambino con gamba di supporto sul sedile centrale della seconda fila.

U = adatto per sistemi di ritenuta per bambini della categoria "universale" omologati per l'uso in questa fascia di peso

U* = Idoneo per Sistemi di seggiolini per bambini di categoria "Universale", con altezza del sedile regolata sulla posizione più alta

UF = Idoneo per sistemi di ritenuta di categoria "universale" rivolti in avanti omologati per l'uso in questa fascia di peso

L = adatto per particolari sistemi di ritenuta per bambini come da lista allegata. Tali sistemi sono quelli appartenenti alle categorie "veicolo specifico", "limitato" o "semiuniversale".

B = sistema di ritenuta integrato omologato per questa fascia di peso.

X = posizione del sedile non adatta per bambini appartenenti a questa fascia di peso.

* Non installare un Sistema di seggiolino per bambino con gamba di supporto sul sedile centrale della seconda fila.

U = adatto per sistemi di ritenuta per bambini della categoria "universale" omologati per l'uso in questa fascia di peso

U* = Idoneo per Sistemi di seggiolini per bambini di categoria "Universale", con altezza del sedile regolata sulla posizione più alta

UF = Idoneo per sistemi di ritenuta di categoria "universale" rivolti in avanti omologati per l'uso in questa fascia di peso

L = Idoneo per particolari sistemi di ritenuta per bambini riportati nell'elenco allegato. Tali sistemi sono quelli appartenenti alle categorie "veicolo specifico", "limitato" o "semiuniversale".

B = sistema di ritenuta integrato omologato per questa fascia di peso.

X = posizione del sedile non adatta per bambini appartenenti a questa fascia di peso.

* Non installare un Sistema di seggiolino per bambino con gamba di supporto sul sedile centrale della seconda fila.

i-U = adatto per sistemi di ritenuta per bambini i-Size "universali" rivolti in avanti o indietro

i-U = adatto solo per sistemi di ritenuta per bambini i-Size "universali" rivolti in avanti.

X = posizione seduta non adatta ai sistemi di ritenuta per bambini i-Size.

* Per installare i seggiolini per bambini i-Size

• Sedile del conducente: L'altezza del sedile deve essere regolata sulla posizione più alta. (Se non è presente il dispositivo per regolare l'altezza del sedile, spostare il sedile di 10 mm in avanti, nella posizione intermedia).

• Sedile passeggero anteriore: Il sedile deve essere regolato nella posizione più avanzata.

* Il Graco Junior III deve essere utilizzato senza schienale

Informazioni sul costruttore del CRS

Britax Römer: http://www.britax.com

Graco http://www.gracobaby.com

BeSafe https://www.besafe.com/
