Descrizione del pannello fusibili/relè

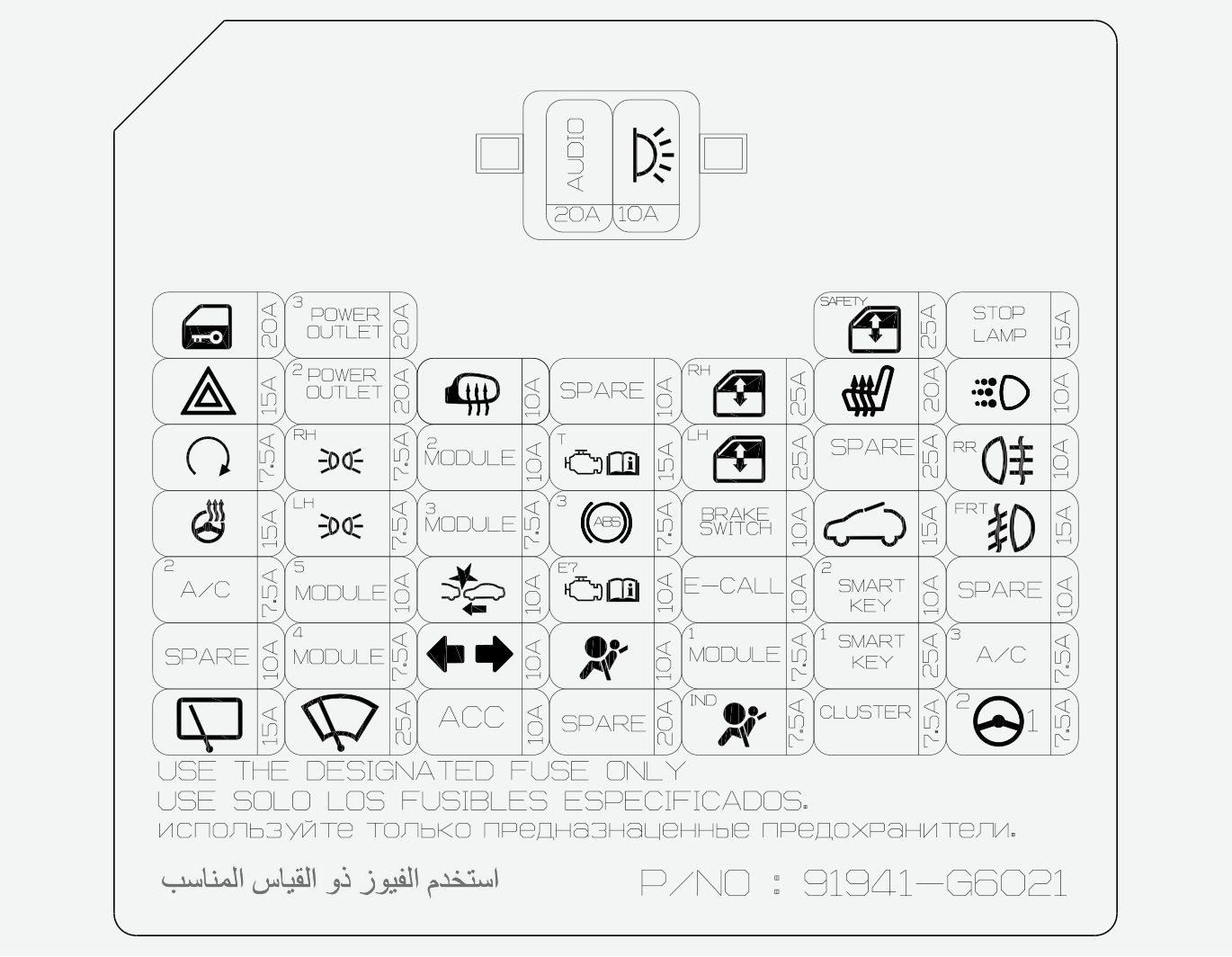

All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.
Non tutte le scatole dei fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso di ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

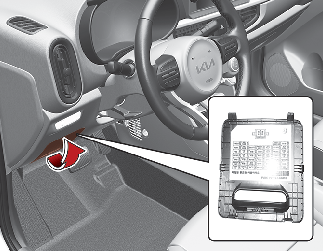

Pannello fusibili lato conducente
|
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|
|
|
20A |
Audio, Unità principale Audio/Video & Navigazione, Convertitore CC/CC a bassa tensione |
|
|
10A |
Quadro strumenti, BCM (centralina carrozzeria)/SLM (Centralina cinture di sicurezza e illuminazione), Centralina condizionatore d’aria, MUT (Diagnostica multiunità), Luce specchietto di cortesia conducente, Luce bagagliaio, Luce abitacolo/Luce consolle cielo, Interruttore specchietti retrovisori elettrici esterni, Sensore fotografico, Avviso collisione punto cieco |
|
|
20A |
Serratura porta conducente, Relè sblocco portellone posteriore, Relè blocco/sblocco porte |
|
|
20A |
Presa di alimentazione |
|
|
25A |
Modulo sicurezza alzacristalli elettrico conducente |
|
|
15A |
SSEM (Stop Signal Electronic Module, "Modulo elettronico segnale di arresto") |
|
|
15A |
Centralina carrozzeria (BCM), Interruttore luci di emergenza |
|
|
20A |
Accendisigari |
|
|
10A |
Specchietto esterno elettrico del conducente, ECM (centralina motore)/PCM (centralina gruppo propulsore), centralina condizionatore d'aria |
|
|
10A |
- |
|
|
25A |
Interruttore principale alzacristalli elettrici, interruttore alzacristallo elettrico passeggero |
|
|
20A |
Centralina riscaldatore sedile conducente/passeggero |
|
|
10A |
Relè luci diurne |
|
|
7,5 A |
[Senza telecomando porte] Interruttore frizione, ECM (centralina motore), Centralina chiave intelligente, Scatola di giunzione vano motore (relè avviamento) Interruttore inibizione [Con telecomando] Relè allarme antifurto |
|
|
7,5 A |
Faro lato dx, Gruppo ottico posteriore lato dx, Illuminazione (+), gruppo ottico luce targa |
|
|
10A |
Interruttore consolle, centralina consolle sedile passeggero/conducente, specchietto abitacolo, gruppo ottico dx/sx attuatore dispositivo livellamento luci, MUT (test multi unità), indicatore cambio manuale automatizzato, modulo E-call, Audio, Unità principale Audio/Video&Navigazione, Centralina di controllo condizionatore d'aria, Convertitore CC-CC a bassa tensione, Giunto a spirale |
|
|
15A |
Scatola di giunzione vano motore (interruttore luci di retromarcia, relè pompa del vuoto, relè luci di retromarcia), interruttore luci di arresto, interruttore pressione del vuoto, sensore velocità veicolo, sensore frizione, interruttore inibizione, cambio manuale automatizzato, centralina di controllo cambio manuale automatizzato |
|
|
25A |
Interruttore principale alzacristalli elettrici, interruttore alzacristallo elettrico passeggero |
|
|
25A |
- |
|
|
10A |
Fendinebbia posteriori, Quadro strumenti |
|
|
15A |
Giunto a spirale (Volante riscaldato) |
|
|
7,5 A |
Faro lato sx, Gruppo ottico posteriore lato sx, gruppo ottico luce targa |
|
|
7,5 A |
BCM (centralina carrozzeria), Interruttore pannello, Avviso collisione punti ciechi |
|
|
7,5 A |
Centralina ABS (sistema frenante antibloccaggio)/Centralina ESC (controllo elettronico stabilità), Diagnosi |
|
|
10A |
Interruttore luci stop, Centralina chiave intelligente |
|
|
15A |
Motore del tettuccio apribile |
|
|
15A |
Fendinebbia anteriori, Quadro strumenti |
|
|
7,5 A |
Centralina condizionatore d’aria, Pressostato doppio, Scatola di giunzione vano motore (Relè ventilatore) |
|
|
10A |
Scatola di giunzione vano motore (relè fari anabbaglianti, relè fari abbaglianti), Riscaldatore ugello, Centralina controllo sedilli Conducente/passeggero |
|
|
10A |
Centralina controllo AEB (Autonomous Emergency Braking), Centralina camera anteriore |
|
|
10A |
PCM (centralina controllo gruppo propulsore)/PCM (centralina controllo motore), Centralina chiave intelligente/Centralina immobilizzatore |
|
E-CALL |
10A |
Modulo E-Call |
|
|
10A |
Centralina immobilizzatore |
|
|
10A |
- |
|
|
10A |
- |
|
|
7,5 A |
Centralina carrozzeria (BCM), SLM (Centralina Cinture di Sicurezza e Illuminazione), Centralina Chiave intelligente |
|
|
10A |
Interruttore luci di emergenza |
|
|
10A |
ACU (centralina airbag) |
|
|
7,5 A |
BCM (Centralina carrozzeria)/SLM (Centralina cinture di sicurezza e illuminazione) |
|
|
25A |
Centralina chiave intelligente |
|
|
7,5 A |
Centralina condizionatore d'aria |
|
|
15A |
Interruttore multifunzione (tergicristalli) |
|
|
25A |
Interruttore multifunzione (tergicristalli), Motore tergicristalli anteriore |
|
|
10A |
BCM (centralina carrozzeria)/SLM (Centralina cinture di sicurezza e illuminazione), Centralina E-call MTS (Mozen Telematics System), Audio, Convertitore CC-CC a bassa tensione, Unità principale Audio/Video & Navigazione, Centralina chiave intelligente, Interruttore specchietti retrovisori elettrici esterni, Relè presa di corrente |
|
|
20A |
- |
|
|
7,5 A |
Quadro strumenti, Centralina condizionatore d’aria |
|
|
7,5 A |
Quadro strumenti |
|
|
7,5 A |
Unità MDPS (Servosterzo a motore) |
Scatola fusibili vano motore
|
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|
|
|
125A (senza ISG) 150A (con ISG) |
Fusibile (ABS1, ABS2, SBRINATORE LUNOTTO, PRESA DI ALIMENTAZIONE, VENTOLA), Alternatore |
|
|
80A |
Modulo MDPS (servosterzo motorizzato) |
|
|
40A |
Centralina ABS (sistema frenante antibloccaggio)/ESC (controllo elettronico stabilità), Connettore di prova multifunzione |
|
|
30A |
[Con chiave intelligente] Scatola relè PDM (relè IG1, relè ACC) [Senza chiave intelligente] Commutatore di accensione |
|
|
30A |
Centralina ABS (sistema frenante antibloccaggio)/ESC (controllo elettronico stabilità) |
|
|
40A |
Scatola di giunzione del quadro strumenti (Relè luci di posizione posteriori), Fusibile scatola di giunzione del quadro strumenti (Blocco porte, Lampeggiatore di emergenza) |
|
|
40A |
Scatola di giunzione cruscotto (relè presa di alimentazione) |
|
|
30A |
[Smartstream G1.0, G1.2] Relè principale (FUSIBILE - ECU2, ECU3) |
|
|
40A |
Scatola di giunzione quadro strumenti (relè sbrinatore lunotto) |
|
|
40A |
FUSIBILE (AMT2, AMT3, AMT4) |
|
|
40A |
Relè ventilatore |
|
|
50A |
Scatola di giunzione del quadro strumenti (Relè alzacristalli elettrici), Fusibile scatola di giunzione del quadro strumenti (Tetto apribile, Riscaldatore sedili, Chiave Intelligente 1, Chiave intelligente 2, Interruttore freno, Dispositivo di sicurezza alzacristalli elettrici, E-CALL) |
|
|
10A |
Faro lato sx, Quadro strumenti |
|
|
10A |
Faro lato dx |
|
|
10A |
Quadro strumenti |
|
|
20A |
Centralina controllo cambio manuale automatizzato |
|
|
20A |
Centralina controllo cambio manuale automatizzato |
|
|
10A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) |
|
|
15A |
[Smartstream G1.0, G1.2]ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) |
|
|
15A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) [(Benzina) 1.0 MPI, 1.2 MPI] Relè compressore del condizionatore d'aria, relè ventola di raffreddamento Valvola di controllo dell'olio IN/EX (M/T), Elettrovalvola di controllo dello spurgo (M/T) Valvola di arresto del liquido di raffreddamento (A/T) |
|
|
15A |
Valvola di chiusura del contenitore, sensore ruota lato destro della maniglia Sensore di ossigeno su/giù [(Benzina) 1.0 MPI, 1.2 MPI] Valvola di arresto del liquido di raffreddamento (M/T) [Smartstream G1.0, G1.2] ECM (Modulo di controllo del motore)/PCM (Modulo di controllo del gruppo propulsore) Elettrovalvola di controllo dello spurgo, solenoide di aspirazione variabile, valvola di ricircolo, valvola di controllo dell'olio Relè del condizionatore d'aria IN/EX, relè della ventola di raffreddamento, pompa variabile dell'olio |
|
|
15A |
ECM (Modulo di controllo del motore)/PCM (Modulo di controllo del gruppo propulsore), Relè della pompa del carburante, Iniettore n. 1/2/3/4 [(Benzina) 1.0 MPI, 1.2 MPI] Valvola di controllo dell'olio IN/EX (A /T), elettrovalvola di controllo dello spurgo (A/T) |
|
|
15A |
Bobina d'accensione n. 1/2/3/4, Condensatore [(Benzina) 1.2 MPI] |
|
|
15A (con AMT) |
Centralina controllo cambio manuale automatizzato |
|
|
10A (senza AMT) |
Interruttore luci di retromarcia, Quadro strumenti, Unità principale Audio/Video&Navigazione, Luci retromarcia, Specchietto abitacolo |
|
|
50A |
Fusibile scatola di giunzione del quadro strumenti (Fendinebbia anteriori, Fendinebbia posteriori, Audio, Luce abitacolo, Luci di marcia diurne DRL, Luci stop) |
|
|
30A |
Relè ventilatore raffreddamento |
|
|
20A |
Relè fari anabbaglianti |
|
|
20A |
Relè fari abbaglianti |
|
|
20A |
Relè pompa del carburante |
|
|
15A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) |
|
|
15A |
Relè avvisatore acustico, relè sirena allarme antifurto |
|
|
10A (con AMT) |
Relè luci retromarcia |
|
|
20A (con A/T) |
Relè pompa del vuoto |
|
|
10A |
Relè condizionatore d'aria |
|
|
30A |
Relè Start (avviamento), Scatola Relè PDM (Relè IG2), Commutatore di accensione |
|
Simbolo |
Nome relè |
Tipo |
|---|---|---|
|
|
Relè principale |
MINI |
|
|
Relè condizionatore d'aria |
MICRO |
|
|
Relè avviamento |
MICRO AD ALTO AMPERAGGIO |
|
|
Relè ventilatore |
MICRO AD ALTO AMPERAGGIO |
|
|
Relè del clacson |
MICRO |
|
|
Relè allarme antifurto clacson |
MICRO |
|
|
Relè ventilatore raffreddamento |
MICRO AD ALTO AMPERAGGIO |
|
|
Relè luci di retromarcia AMT (con AMT) |
MICRO |
|
|
Relè pompa del vuoto (con A/T) |
MICRO |
|
|
Relè fari anabbaglianti |
MICRO AD ALTO AMPERAGGIO |
|
|
Relè fari abbaglianti |
MICRO |
|
|
Relè pompa del carburante |
MICRO |
|
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|
|
|
125A |
Fusibile (ABS1, ABS2, SBRINATORE LUNOTTO, PRESA DI ALIMENTAZIONE, VENTOLA), Alternatore |
|
|
80A |
Modulo MDPS (servosterzo motorizzato) |
|
|
40A |
Centralina ABS (sistema frenante antibloccaggio)/ESC (controllo elettronico stabilità), Connettore di prova multifunzione |
|
|
30A |
[Con chiave intelligente] Scatola relè PDM (relè IG1, relè ACC) [Senza chiave intelligente] Commutatore di accensione |
|
|
30A |
Centralina ABS (sistema frenante antibloccaggio)/ESC (controllo elettronico stabilità) |
|
|
40A |
FUSIBILE (POMPA CARBURANTE S.) Scatola di giunzione del quadro strumenti (Relè luci di posizione posteriori), Fusibile scatola di giunzione del quadro strumenti (Blocco porte, Lampeggiatore di emergenza) |
|
|
40A |
Scatola di giunzione cruscotto (relè presa di alimentazione) |
|
|
30A |
Relè principale |
|
|
40A |
Scatola di giunzione quadro strumenti (relè sbrinatore lunotto) |
|
|
40A |
Relè ventilatore |
|
|
50A |
Scatola di giunzione del quadro strumenti (Relè alzacristalli elettrici), Fusibile scatola di giunzione del quadro strumenti (Tetto apribile, Riscaldatore sedili, Chiave Intelligente 1, Chiave intelligente 2, Interruttore freno, Dispositivo di sicurezza alzacristalli elettrici) |
|
|
10A |
Faro lato sx, Quadro strumenti |
|
|
10A |
Faro lato dx |
|
|
10A |
Quadro strumenti |
|
|
20A |
Relè pompa carburante secondaria |
|
|
10A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) |
|
|
15A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) [M/T] Elettrovalvola controllo spurgo, Valvola controllo olio IN, Sensore ossigeno su/giù, Relè condizionatore d'aria, Relè pompa carburante, Sensore posizione albero a camme IN [A/T], Relè ventilatore raffreddamento |
|
|
15A |
[M/T] Relè ventola di raffreddamento [A/T] Elettrovalvola controllo spurgo, Valvola controllo olio IN, Sensore ossigeno su/giù, Relè condizionatore d'aria, Relè pompa carburante, Sensore posizione albero a camme IN |
|
|
15A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore), Iniettore #1/#2/#3, Relè pompa carburante secondaria |
|
|
15A |
Bobina d'accensione #1/#2/#3, Condensatore |
|
|
10A |
Interruttore luci di retromarcia, Quadro strumenti, Unità principale Audio/Video&Navigazione, Luci retromarcia, Specchietto abitacolo |
|
|
50A |
Fusibile scatola di giunzione del quadro strumenti (Fendinebbia anteriori, Fendinebbia posteriori, Audio, Luce abitacolo, Luci di marcia diurne DRL, Luci stop) |
|
|
30A |
Relè ventilatore raffreddamento |
|
|
20A |
Relè fari anabbaglianti |
|
|
20A |
Relè fari abbaglianti |
|
|
20A |
Relè pompa del carburante |
|
|
15A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) |
|
|
15A |
Relè avvisatore acustico, relè sirena allarme antifurto |
|
|
10A |
Relè condizionatore d'aria |
|
|
30A |
Relè Start (avviamento), Scatola Relè PDM (Relè IG2), Commutatore di accensione |
|
Simbolo |
Nome relè |
Tipo |
|---|---|---|
|
|
Relè principale |
MINI |
|
|
Relè condizionatore d'aria |
MICRO |
|
|
Relè avviamento |
MICRO AD ALTO AMPERAGGIO |
|
|
Relè ventilatore |
MICRO AD ALTO AMPERAGGIO |
|
|
Relè del clacson |
MICRO |
|
|
Relè allarme antifurto clacson |
MICRO |
|
|
Relè ventilatore raffreddamento |
MICRO AD ALTO AMPERAGGIO |
|
|
Relè fari anabbaglianti |
MICRO AD ALTO AMPERAGGIO |
|
|
Relè fari abbaglianti |
MICRO |
|
|
Relè pompa carburante secondaria |
MICRO |
|
|
Relè pompa del carburante |
MICRO |
