Strumenti

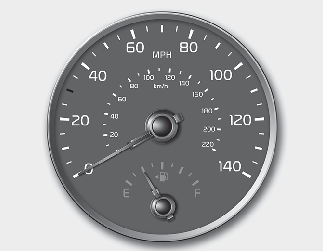

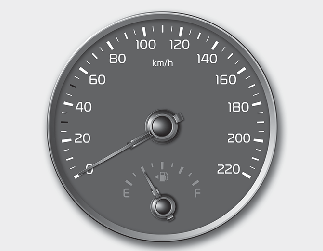

Tachimetro
Il tachimetro indica la velocità del veicolo ed è tarato in miglia all'ora (mph) e/o in chilometri all'ora (km/h).

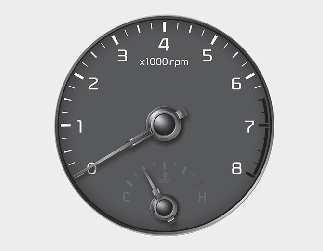

Contagiri
Il contagiri indica il numero approssimativo di giri che il motore compie in un minuto (giri/min).
Usare il contagiri per selezionare i corretti cambi di marcia e prevenire strappi e/o fuori giri del motore.
Non portare il motore nella ZONA ROSSA del contagiri.
Ciò potrebbe causare seri danni al motore.

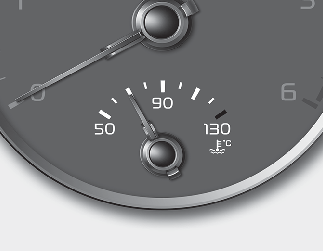

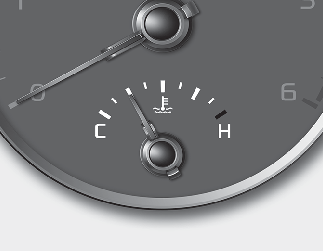

Indicatore temperatura liquido refrigerante motore
Questo indicatore segnala la temperatura del liquido di raffreddamento del motore quando il commutatore di accensione o il pulsante ENGINE START/STOP (avviamento/arresto motore) è su ON.
Se l'indice dello strumento supera il campo normale in direzione “130 o H”, significa che il motore si sta surriscaldando e si potrebbe danneggiare.
Non proseguire la marcia con il motore surriscaldato. Se il veicolo si surriscalda, fare riferimento a Maggiori dettagli.
Non rimuovere mai il tappo del radiatore quando il motore è caldo. Il refrigerante del motore è sotto pressione e potrebbe causare gravi lesioni. Attendere che il motore sia freddo prima di aggiungere liquido refrigerante nel serbatoio.

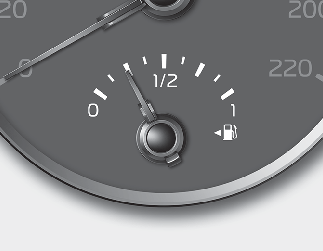

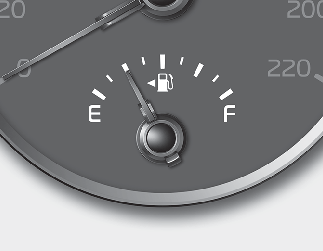

Indicatore livello combustibile
L'indicatore del livello combustibile indica approssimativamente la quantità di combustibile presente nel serbatoio.
-
La capacità del serbatoio carburante è indicata nel Maggiori dettagli.
-
L'indicatore del livello combustibile dispone di una spia di riserva che si accende quando il serbatoio è quasi vuoto.
-
In pendenza o in curva, l'indice dell'indicatore livello combustibile potrebbe oscillare oppure la spia luminosa riserva carburante potrebbe accendersi prematuramente per effetto dello spostamento del combustibile nel serbatoio.
Indicatore livello combustibile
L'esaurimento di carburante potrebbe esporre gli occupanti del veicolo a pericoli.
Bisogna fermarsi a fare rifornimento di combustibile non appena possibile dopo che si è accesa la spia luminosa o quando l'indice dello strumento si avvicina al livello "0 o E (Vuoto)".
Evitare di viaggiare con un livello di combustibile estremamente basso. L'esaurimento di combustibile potrebbe innescare accensioni irregolari del motore dannose per il catalizzatore.

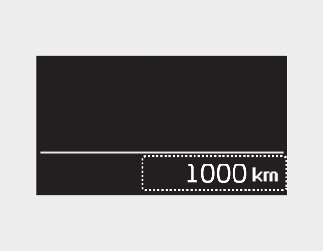

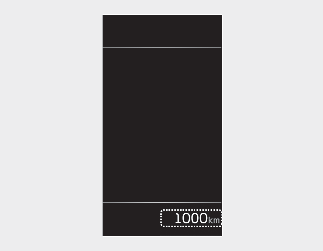

Contachilometri
Il contachilometri indica la percorrenza totale del veicolo ed è utile per stabilire gli intervalli per la manutenzione programmata.
- Scala del contachilometri totale: 0 ~ 1.599.999 km oppure 999.999 miglia.

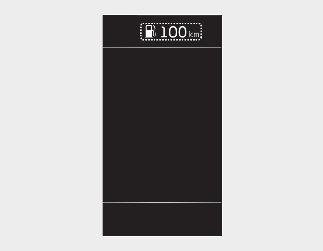

Autonomia residua (per quadro strumenti tipo C)
-
Indica l'autonomia stimata in base alla quantità di combustibile rimanente nel serbatoio.
- Range di distanza: 1 ~ 9.999 km oppure 1 ~ 9,999 miglia.
-
Se la distanza stimata è inferiore a 1 km (1 miglio), il computer di viaggio visualizzerà "---" come autonomia residua.
-
Se il veicolo non è in piano, oppure se la batteria è stata scollegata, l'indicazione dell’Autonomia residua' può non risultare corretta.
-
Trattandosi di una stima, l'autonomia residua potrebbe variare rispetto ai chilometri effettivamente percorribili.
-
Il computer di viaggio potrebbe non registrare un rifornimento di combustibile se la quantità di combustibile aggiunta nel veicolo è inferiore a 6 litri (1,6 galloni).
-
L'autonomia residua può variare in modo significativo in funzione delle condizioni e delle abitudini di guida, nonché delle condizioni del veicolo.

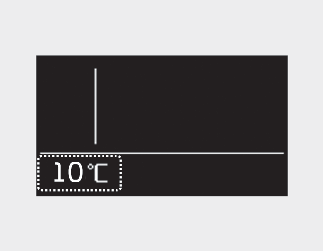

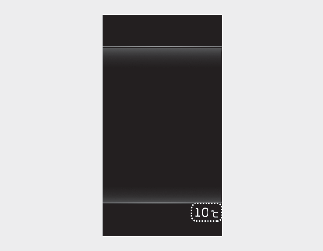

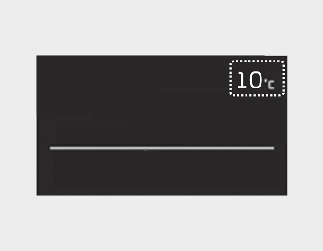

Indicatore temperatura esterna
Indica l'attuale temperatura esterna dell'aria con uno scarto di 1 °C (1°F).
-
Range di temperature: - 40°C ~ 60°C (- 40°F ~ 140°F)
La temperatura esterna visualizzata sul display potrebbe non cambiare immediatamente come avviene in un generico termometro, onde evitare di distrarre il conducente.
Per converte l'unità di misura della temperatura (da °C a °F e viceversa)
-
Quadro strumenti di tipo A
Commutare i modi di viaggio sul modo Autonomia residua, quindi premere e tenere premuto il pulsante RESET per 5 secondi o più.
-
Quadro strumenti di tipo B e C
L'unità della temperatura può essere commutata usando il modo "Impostazioni utente" del display LCD.
* Per maggiori dettagli, consultare Maggiori dettagli.
