Vano motore

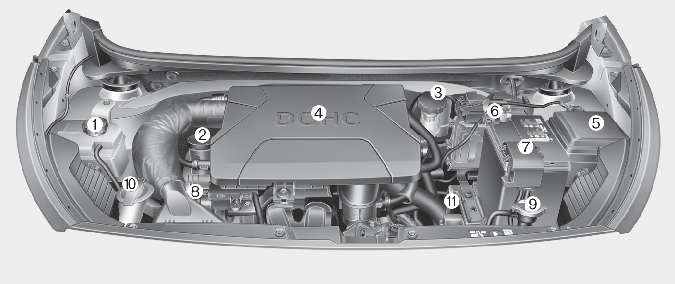

(Benzina) 1.0 MPI

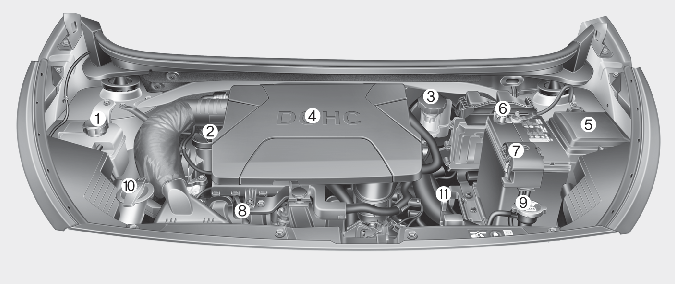

(Benzina) 1.2 MPI

* Il vano motore del veicolo potrebbe differire da quello mostrato in figura.

  1. Serbatoio liquido refrigerante motore

  2. Tappo riempimento olio motore

  3. Serbatoio fluido freni / frizione

  4. Filtro dell'aria

  5. Scatola fusibili

  6. Terminale negativo batteria

  7. Terminale positivo batteria

  8. Astina livello olio motore

  9. Tappo del radiatore

  10. Serbatoio liquido lavavetri

  11. Astina di livello fluido cambio automatico

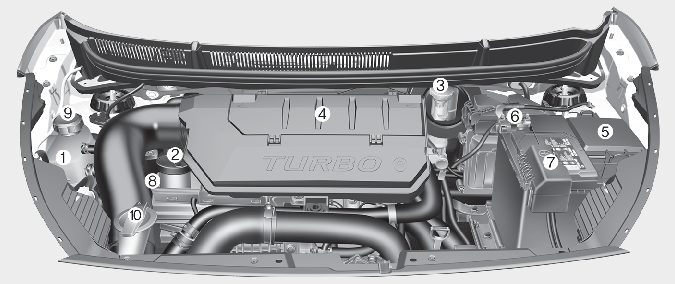

Smartstream G1.0 T-GDi

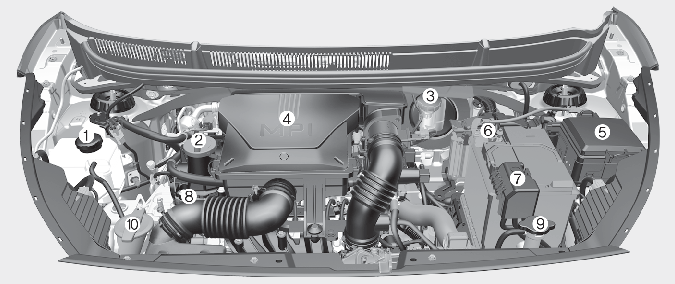

Smartstream G1.0
Smartstream G1.2

* Il vano motore del veicolo potrebbe differire da quello mostrato in figura.

  1. Serbatoio liquido refrigerante motore

  2. Tappo riempimento olio motore

  3. Serbatoio fluido freni / frizione

  4. Filtro dell'aria

  5. Scatola fusibili

  6. Terminale negativo batteria

  7. Terminale positivo batteria

  8. Astina livello olio motore

  9. Tappo del radiatore

  10. Serbatoio liquido lavavetri

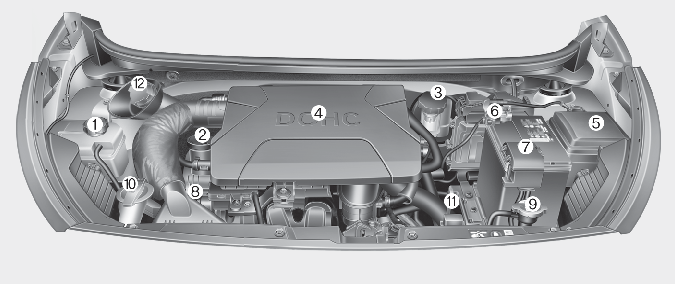

(Benzina) 1.0 FFV

* Il vano motore del veicolo potrebbe differire da quello mostrato in figura.

  1. Serbatoio liquido refrigerante motore

  2. Tappo riempimento olio motore

  3. Serbatoio fluido freni / frizione

  4. Filtro dell'aria

  5. Scatola fusibili

  6. Terminale negativo batteria

  7. Terminale positivo batteria

  8. Astina livello olio motore

  9. Tappo del radiatore

  10. Serbatoio liquido lavavetri

  11. Astina di livello fluido cambio automatico

  12. Serbatoio benzina
