1. Código y enchufe (código configurado)

2. Caja de control

3. Cable de carga y conector de carga

Si no puede desplazarse a una estación de carga pública debido a que la batería está baja, puede cargar el vehículo con el cargador portátil de 220 V (ICCB: caja de control integrada en el cable) que puede adquirir de manera opcional.

• Este cable está diseñado para evitar problemas provocados por una descarga inesperada de la batería y al utilizar tomas generales se podrían producir cargas excesivas de electricidad, debido a que no se aplicarán las cargas de electricidad para vehículos eléctricos. Por lo tanto, evite cargar totalmente su vehículo.

• Si este cable se conecta a una fuente de alimentación doméstica, es posible que se supere la capacidad del distribuidor, lo que podría conllevar problemas de seguridad como cortes eléctricos e incendios.

1. Compruebe el amperaje de la corriente de la toma antes de conectar el enchufe a la toma.

2. Conecte el enchufe de corriente a la toma eléctrica doméstica.

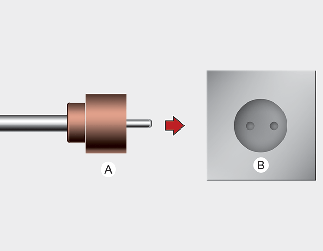

A : Conector B : Toma de corriente

1. Verifique el estado de la pantalla de la caja de control.

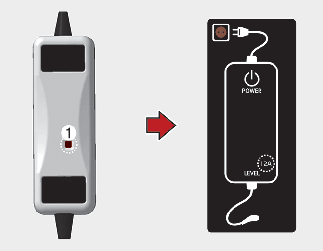

2. Ajuste la corriente de carga pulsando el botón (1) situado en la parte posterior de la caja de control durante más de 1 segundo. (Consulte Más detalles).

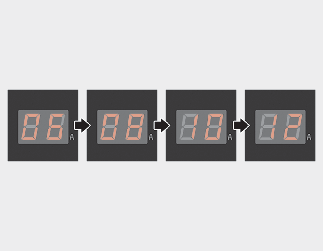

3. Cada vez que se pulsa el botón (1), la pantalla de la caja de control cambia de manera secuencial a 12 A, 10 A y 8 A.

4. Una vez finalizada la configuración de la corriente de carga, se inicia la carga de acuerdo con el procedimiento de la carga de mantenimiento.

* Ejemplos de configuración de la corriente de carga de ICCB

(Sin embargo, los ejemplos se ofrecen únicamente como referencia y las situaciones podrían variar en función del entorno circundante).

1. Compruebe la corriente nominal de la toma de corriente eléctrica antes de conectar el enchufe.

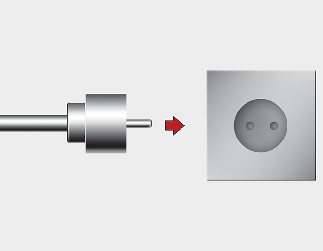

2. Conecte el enchufe a una toma de corriente doméstica.



3. Compruebe la ventana de visualización en la caja de control.

4. Pulse el botón (1) situado en la parte posterior de la caja de control entre 2 y 8 segundos para ajustar el nivel de carga. (Consulte el tipo de cable carga y el ejemplo de configuración del nivel de carga).



5. El nivel de carga en la ventana de visualización de la caja de control cambia cada vez que pulsa el botón (1).

6. Cuando se haya completado la configuración del nivel de carga, empiece a cargar de acuerdo con el procedimiento de carga portátil.

※ Ejemplo para configurar el nivel de carga de ICCB

El ejemplo se proporciona únicamente a modo de referencia y podría variar en función del área circundante.
