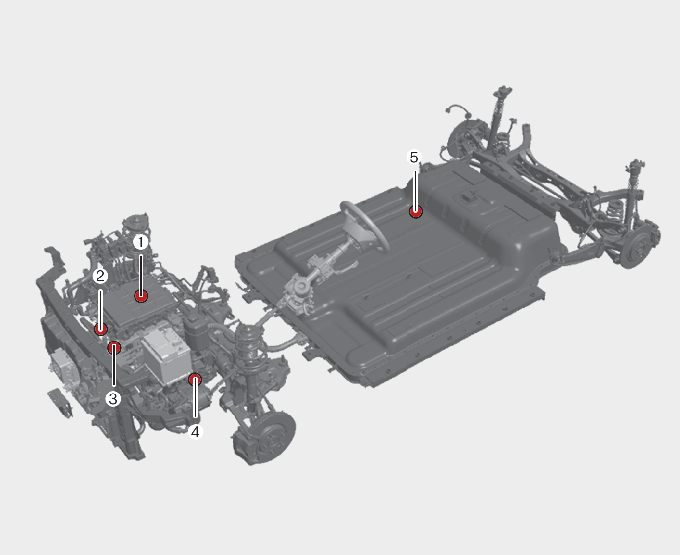

Componentes principales del vehículo eléctrico

Cargador a bordo (OBC):dispositivo externo (velocidad lenta) para cargar la batería de alto voltaje.
Inversor: convierte la corriente continua en corriente alterna para suministrar electricidad al motor y convierte la corriente alterna en corriente continua para cargar la batería de alto voltaje.
LDC:convierte la tensión de la batería de alto voltaje a bajo voltaje (12 V) para suministrar electricidad al vehículo (CC-CC).
VCU: funciona como un controlador que supervisa el vehículo eléctrico.
Motor de tracción:impulsa el vehículo que convierte la energía eléctrica de la batería cargada en energía mecánica (funciona igual que el motor de combustión interna)
Engranaje reductor:suministra la fuerza de rotación del motor a las ruedas a la velocidad y el par adecuados.
Batería de alto voltaje (polímero de iones de litio):almacena y suministra la electricidad necesaria para la operación del vehículo eléctrico (una batería auxiliar de 12 V suministra electricidad al equipamiento del vehículo, como las luces y los limpiaparabrisas).

* OBC: cargador de a bordo

* LDC: convertidor DC-DC de bajo voltaje

* VCU: unidad de control del vehículo

Advertencia

No desmonte ni retire intencionadamente los componentes de alto voltaje ni los conectores y los cables de la batería de alto voltaje. Además, tenga cuidado de no dañar los componentes de alto voltaje ni la batería de alto voltaje. Ello podría causar lesiones graves y afectar significativamente el rendimiento y la durabilidad del vehículo.
Si se requiere la inspección y el mantenimiento de los componentes de alta tensión y de la batería de alta tensión, lleve el vehículo a un taller profesional para que lo inspeccionen. Kia recomienda ponerse en contacto con un centro de servicio/distribuidor Kia autorizado.
