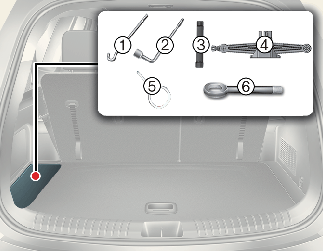

1. Palanca del gato

2. Llave de tuercas de la rueda

3. Llave de tubo

4. Gato

5. Extractor de tapacubos

6. Gancho de remolque

El gato y las herramientas se guardan en la guarnición lateral del maletero.

Extraiga la cubierta de la bandeja que se indica en la ilustración.

El gato solo se debe usar para cambiar la rueda de repuesto.

• Para evitar que el gato se mueva y vibre mientras el vehículo se desplaza, guárdelo correctamente.

• Siga las instrucciones del uso del gato para reducir las posibilidades de daños corporales.



  ADVERTENCIA

  Cambio de los neumáticos

  • Nunca intente reparar el vehículo en los carriles de una carretera pública o autopista.

  • Desplace siempre el vehículo completamente fuera de la carretera y en el borde intente cambiar un neumático. El gato debe utilizarse en una superficie firme y llana. Si no encuentra un lugar firme y llano fuera de la carretera, llame a un servicio de remolques.

  • Asegúrese de utilizar las posiciones del gato delantera y trasera correctamente, nunca utilice los parachoques u otra parte del vehículo para apoyar el gato.

  • El vehículo podría soltarse del gato y causar heridas graves o la muerte.

  • No se coloque debajo de un vehículo elevado con un gato.

  • No arranque el motor mientras el vehículo esté sobre el gato.

  • No permita que nadie permanezca dentro del vehículo mientras utilice el gato.

  • Mantenga a los niños en un lugar seguro alejado de la carretera y del vehículo que va a ser levantado por el gato.



  ADVERTENCIA

  Gato

  No coloque ninguna parte del cuerpo debajo de un vehículo que esté apoyado únicamente en un gato, ya que el vehículo puede caerse fácilmente del gato. Utilice soportes para vehículos.

El neumático de repuesto se guarda debajo de la parte trasera del vehículo, directamente debajo de la puerta deslizante derecha.

Cómo extraer el neumático de repuesto:

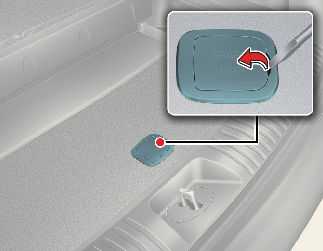

1. Abra la cubierta del suelo del maletero y busque la cubierta de pernos hexagonales de plástico en el suelo.



2. Extraiga la cubierta.

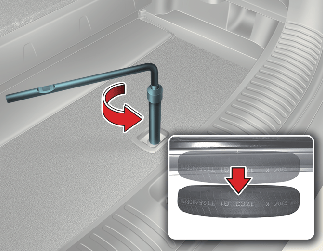

3. Utilice la herramienta para aflojar el perno lo suficiente para bajar el neumático de repuesto.

   Gire la herramienta en sentido antihorario hasta que el neumático de repuesto entre en contacto con el suelo.



4. Una vez que el neumático de repuesto llegue al suelo, continúe girando la herramienta en sentido antihorario y saque el neumático de repuesto. No gire nunca la herramienta excesivamente, ya que puede dañar el soporte del neumático de repuesto.

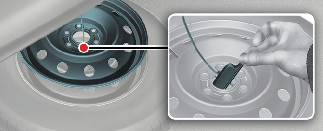

5. Retire el retén del centro del neumático de repuesto.
