Descripción del panel de fusibles/relés

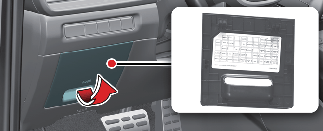

En la parte interior de la cubierta del panel de fusibles/relés, encontrará la etiqueta de los fusibles y relés que describe el nombre y la capacidad de los mismos.

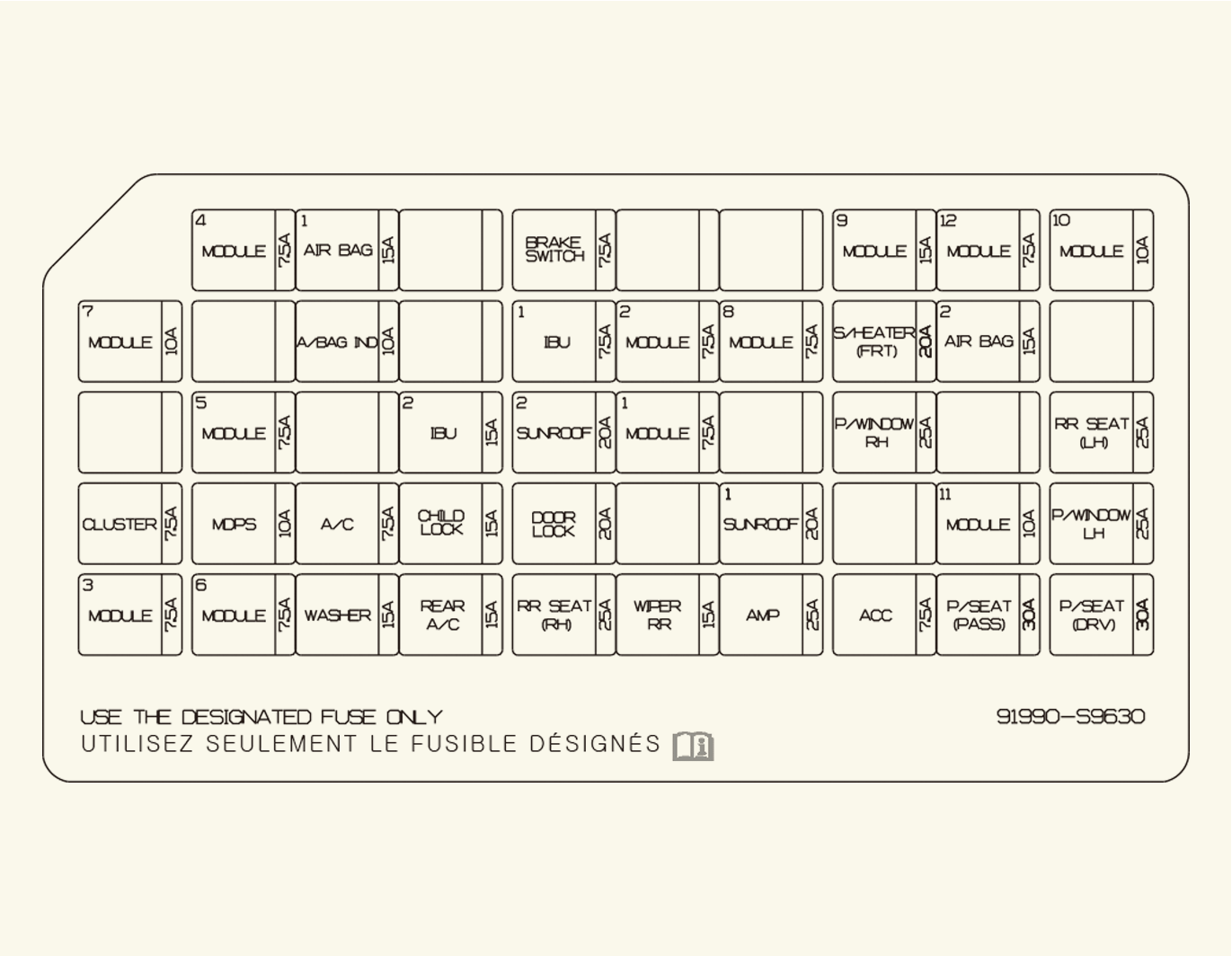

Panel de fusibles del lado del conductor

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles en el interior de la cubierta de los fusibles. Este diagrama le proporcionará la información específica acerca de sus vehículos.

Consulte la tabla siguiente para obtener información acerca de la descripción de los fusibles.

Descripción

Amperaje del fusible

Componentes protegidos

MÓDULO 4

7.5 A

Interruptor de la palanca de cambios de la transmisión ATM (transmisión automática), interruptor de la luz de freno, módulo de la puerta del conductor

AIRBAG 1

15 A

Módulo de control del SRS (sistema de sujeción suplementario), sensor de detección del acompañante

INTERRUPTOR DEL FRENO

7.5 A

IBU (unidad de control de la carrocería integrada), interruptor de la luz de freno

MÓDULO 9

15 A

Módulo de control del aire acondicionado delantero, convertidor CC-CC de bajo voltaje (audio), módulo de control del aire acondicionado trasero

MÓDULO 12

7.5 A

Visualizador frontal, luz ambiental

MÓDULO 13

10 A

Visualizador frontal, estacionamiento ADAS

MÓDULO 14

10 A

IAU

MÓDULO 10

10 A

Radar de esquina trasera izq./dch., retrovisor electrocrómico, interruptor de consola

IND. DEL AIRBAG

10 A

Módulo de control del aire acondicionado delantero, panel de instrumentos

IAU

7.5 A

IBU (unidad de control de la carrocería integrada)

MÓDULO 2

7.5 A

Salida del inversor de CA, unidad de inversor CA, módulo de control de ventilación de asientos delanteros, módulo de control de calefacción de asientos delanteros

MÓDULO 8

7.5 A

Interruptor de emergencia, sensor de lluvia, manilla exterior llave inteligente conductor/acompañante, sistema de detección de pasajeros traseros

CALEFACCIÓN ASIENTOS (DEL.)

20 A

Módulo de control de la ventilación de aire delantero, módulo de control de calefacción de asientos delanteros, conector de enlace de datos

AIRBAG 2

10 A

Módulo de control del SRS (sistema de sujeción suplementario)

MODULE 5

7.5 A

Cámara de visión frontal, interruptor del panel de protección, IBU (unidad de control de la carrocería integrada), radar delantero, indicador de palanca de cambios de ATM (transmisión automática), 4WD ECM (módulo de control del motor), interruptor de consola, interruptor de freno de estacionamiento electrónico, estacionamiento ADAS, conducción ADAS

MODULE 7

10 A

Calefactor asiento tras. izq./der.

IBU

15 A

IBU (unidad de control de la carrocería integrada)

TECHO SOLAR 2

20 A

Controlador de techo solar trasero

MODULE 1

7.5 A

IBU (unidad de control de la carrocería integrada)

ELEVALUNAS ELÉCTRICO DCH.

25 A

Módulo del elevalunas eléctrico de seguridad del acompañante, módulo del elevalunas eléctrico de seguridad dcho trasero

ASIENTO TRASERO (IZQ.)

25 A

Módulo de control de ventilación del 2.º asiento izq., control de calefacción del 2.º asiento, módulo izq., actuador de plegado izq. del 2.º asiento

CLUSTER

7.5 A

Tablero de instrumentos, visualizador frontal

MDPS*1

10 A

Unidad MDPS (dirección asistida accionada por el motor)

A/C

7.5 A

Bloque de conexiones del compartimento del motor (relé de ventilador delantero, relé de calentador PTC 1/2), módulo de control del aire acondicionado delantero, módulo de control de aire acondicionado trasero

SEGURO PARA NIÑOS

15 A

Caja de relés ICM (módulo del circuito integrado) (relé de bloqueo/desbloqueo infantil)

BLOQUEO DE LAS PUERTAS

20 A

Relé de bloqueo de las puertas, relé de desbloqueo de las puertas, relé del portón trasero, relé de desbloqueo intermitente

TECHO SOLAR 1

20 A

Controlador de techo solar delantero

MÓDULO 11

10 A

Portón trasero eléctrico, retrovisor exterior

ELEVALUNAS ELÉCTRICO IZQ.

25 A

Módulo del elevalunas eléctrico de seguridad del conductor, módulo del elevalunas eléctrico de seguridad izqdo trasero

MODULE 3

7.5 A

IBU (unidad de control de la carrocería integrada)

MODULE 6

7.5 A

Audio, unidad principal de navegación y vídeo/audio, convertidor de CC-CC de bajo voltaje (AMP (amplificador), módulo de control del aire acondicionado delantero, retrovisor electrocrómico, teclado de consola central, interruptor de calefacción del asiento del conductor/acompañante, interruptor LIN del calentador del asiento del conductor/acompañante, módulo de control IMS del conductor (sistema de memoria integrada), módulo de control de ventilación delantera, módulo de control de calefacción de asientos delanteros, módulo de control de ventilación del 2.º asiento izq./der. módulo de control de calefacción del 2.º asiento izq./der.

LAVAPARABRISAS

15 A

Interruptor multifunción, motor de lavaparabrisas delantero, motor de lavaparabrisas de luneta trasera, sensor de nivel de lavaparabrisas

ASIENTO TRASERO (DER.)

25 A

Módulo de control de ventilación del 2.º asiento der., control de calefacción del 2.º asiento, módulo der., actuador de plegado der. del 2.º asiento

WIPER RR

15 A

Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero

AMP

25 A

Convertidor de CC-CC de bajo voltaje (AMP (amplificador))

ACC

7.5 A

IBU (unidad de control de la carrocería integrada), convertidor CC-CC de bajo voltaje (audio/AMP), IAU

ASIENTO ELÉCTRICO (PASAJERO)

30 A

Interruptor manual del asiento del pasajero

ASIENTO ELÉCTRICO (CONDUCTOR)

30 A

Módulo de control de IMS (sistema de memoria integrada) del conductor, interruptor manual del asiento del conductor

*1: la MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica).

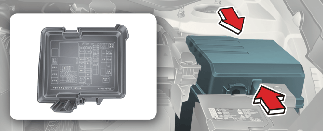

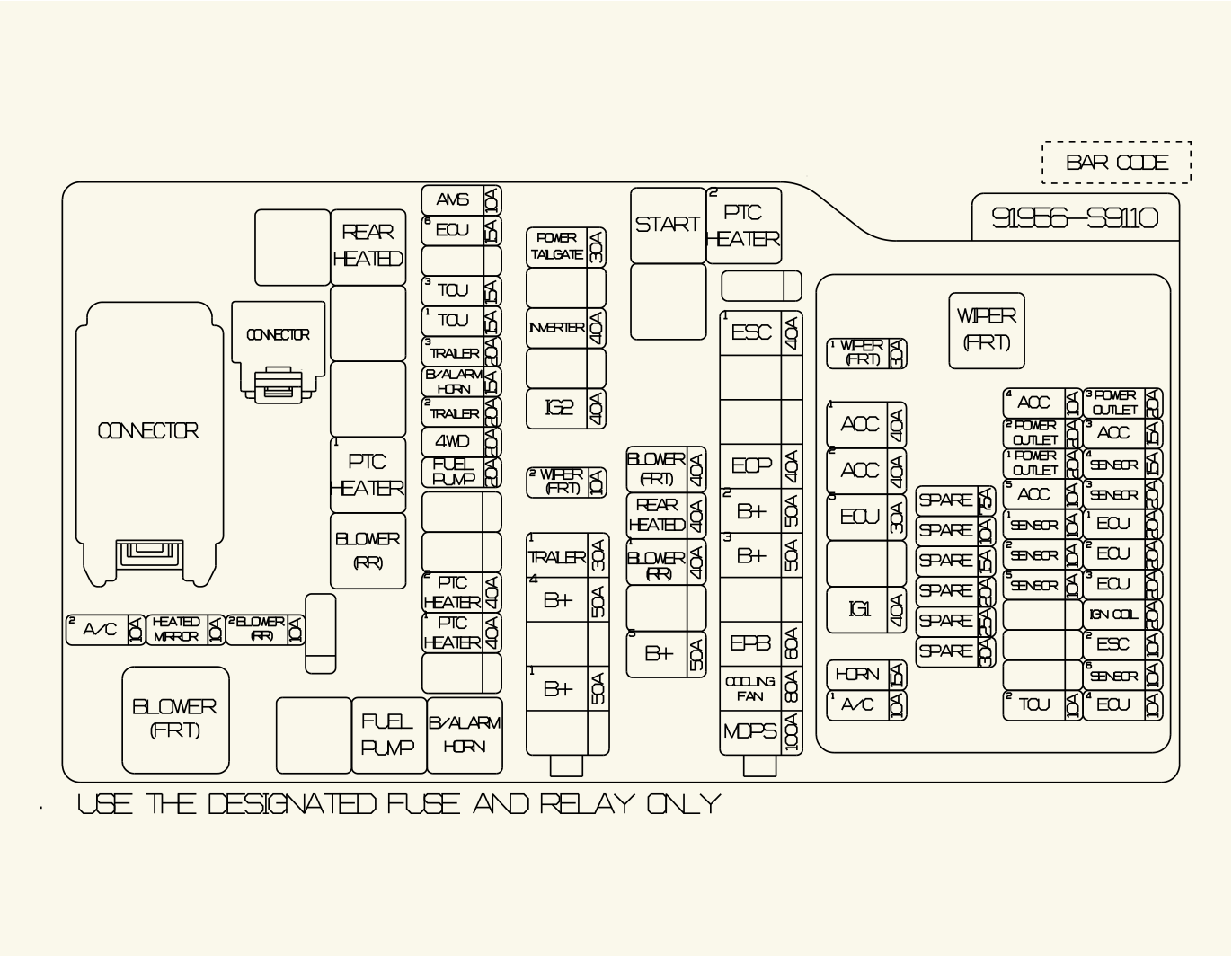

Panel de fusibles del compartimento del motor

Consulte la tabla siguiente para obtener información acerca de la descripción de los fusibles.

Nombre del fusible

Amperaje del fusible

Circuito protegido

MDPS*1

100 A

Unidad MDPS (dirección asistida accionada por el motor)

VENTILADOR DE REFRIGERACIÓN

80 A

Controlador del ventilador de refrigeración

EPB

60 A

Módulo ESC (control electrónico de estabilidad)

B+2

50 A

Bloque de empalmes ICU (IPS 8, IPS 9, IPS 11, IPS 2, IPS 10)

B+3

50 A

Bloque de empalmes ICU (fusible: ELEVALUNAS ELÉCTRICO IZQ., ASIENTO TRASERO (IZQ.), ASIENTO ELÉCTRICO (CONDUCTOR), ASIENTO ELÉCTRICO (PASAJERO), MÓDULO 11), airbag

B+4

50 A

Bloque de empalmes ICU (fusible: MÓDULO 8, CALEFACCIÓN ASIENTOS (TRAS.), ELEVALUNAS ELÉCTRICO DER., AMP, TECHO SOLAR 1)

ESC 1

40 A

Módulo ESC (control electrónico de estabilidad)

CALEFACTOR PTC 1

40 A

Relé del calefactor PTC 1

CALEFACTOR PTC 2

40 A

Relé del calefactor PTC 2

ECU 6

15 A

ECM (módulo de control del motor)

TCU 1

15 A

TCM (módulo de control de la transmisión)

TCU 3

15 A

TCM (módulo de control de la transmisión)

B+5

50 A

Bloque de empalmes ICU (fusible: BLOQUEO DE PUERTAS, INTERRUPTOR DE FRENOS, BLOQUEO INFANTIL, ASIENTO TRASERO (DER.), TECHO SOLAR 2), IBU, IAU

REMOLQUE 3

20 A

Conector del remolque

VENTILADOR DELANTERO 1

40 A

Relé del ventilador DEL.

BOMBA DE ACEITE

40 A

Inversor de la bomba de aceite eléctrica

CALEFACTOR TRASERO

40 A

Relé de la calefacción trasera

B+1

50 A

Bloque de empalmes ICU (IPS 1/IPS 2/IPS 3/IPS 5/IPS 6/IPS 7, relé de pestillo de carga a largo/corto plazo)

VENTILADOR TRASERO 1

40 A

Relé de ventilador trasero

4WD

20 A

4WD ECM (módulo de control del motor)

AMS

10 A

Sensor de la batería

IG2

40 A

Relé de arranque, bloque PCB (relé ENC2)

REMOLQUE 2

20 A

Conector del remolque

INVERSOR

40 A

Unidad de inversor de CA

PORTÓN TRASERO ELÉCTRICO

30 A

Módulo del portón trasero eléctrico

REMOLQUE 1

30 A

Conector del remolque

RETROVISOR CALEFACTADO

10 A

Retrovisor eléctrico exterior del conductor/pasajero, módulo de control del aire acondicionado delantero

VENTILADOR TRASERO 2

10 A

Módulo de control del aire acondicionado trasero

LIMPIAPARABRISAS DEL. 2

10 A

IBU (unidad de control de la carrocería integrada)

A/C 2

10 A

Módulo de control del aire acondicionado delantero

LIMPIAPARABRISAS DEL. 1

30 A

Relé delantero de limpiaparabrisas

BOCINA DE LA ALARMA ANTIRROBO

15 A

Relé de la bocina de la alarma antirrobo

BOMBA DE COMBUSTIBLE

20 A

Relé de la bomba de combustible

ACC 1

40 A

Relé de ACC 1

ACC 2

40 A

Relé de ACC 2

ECU 5

30 A

Relé de control del motor

IG1

40 A

Relé IG1

CLAXON

15 A

Relé del claxon

TOMA DE CORRIENTE 2

20 A

Toma de corriente delantera

ACC 3

15 A

Cargador USB trasero, cargador USB de equipaje, cargador USB de cojín de asiento del conductor/acompañante

ACC 4

10 A

Cargador USB delantero, cargador USB trasero der.

ACC 5

10 A

Bloque de empalmes ICU (fusible: ACC)

SENSOR 1

10 A

Relé de la bomba de combustible

SENSOR 4

15 A

Válvula de cierre del cánister, sensor de oxígeno 1/2/3/4

ESC 3

10 A

Conector de enlace de datos, módulo ESC (control electrónico de estabilidad)

TCU 2

10 A

TCM (módulo de control de la transmisión), interruptor de margen del semieje

SENSOR 6

10 A

Inversor de la bomba de aceite eléctrica

ECU 4

10 A

ECM (módulo de control del motor)

TOMA DE CORRIENTE 1

20 A

Toma de corriente del maletero

TOMA DE CORRIENTE 3

20 A

Toma de corriente trasera

SENSOR 5

10 A

Solenoide de la bomba de aceite

SENSOR 2

10 A

Relé de aire acondicionado, válvula solenoide de control de purga, válvula de control de aceite 1/2/3/4 (admisión/escape), válvula solenoide de admisión variable 1/2, termostato electrónico

SENSOR 3

20 A

Controlador del ventilador de refrigeración

ECU 1

20 A

ECM (módulo de control del motor)

ECU 2

20 A

ECM (módulo de control del motor)

ECU 3

20 A

ECM (módulo de control del motor)

IGN COIL

20 A

Bobina de ignición 1/2/3/4/5/6

*1: la MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica).

Consulte la siguiente tabla para obtener información acerca del tipo de relé.

Nombre del relé

Tipo

Relé del ventilador DEL.

MINI

Relé de la calefacción trasera

MINI

Relé de arranque

MICRO

Relé del calefactor PTC 1

MICRO

Relé del calefactor PTC 2

MICRO

Relé de ventilador trasero

MICRO

Relé de la BOMBA DE COMBUSTIBLE

MICRO

Relé de la bocina de la alarma antirrobo

MICRO

Cubierta del terminal de la batería

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles.
