Description du panneau de fusible/relais
Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette lorsque vous examinez le panneau de fusibles de votre véhicule.

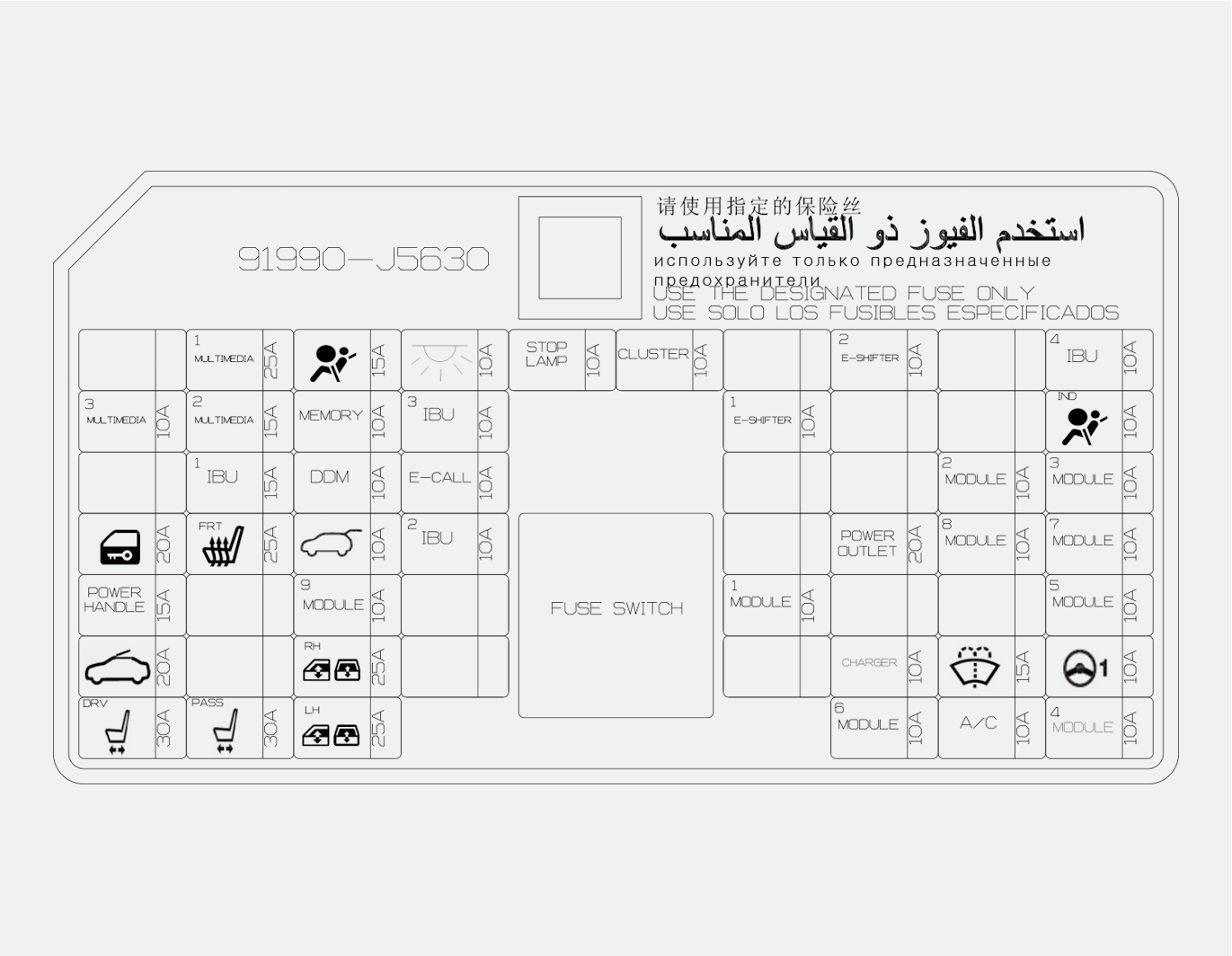

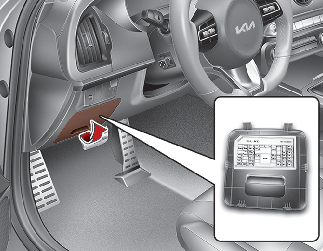

Panneau de fusibles côté conducteur
Tableau de bord (Panneau de fusibles côté conducteur)
|
Nom des fusibles |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
MULTI MÉDIA 1 |
|
25 A |
[Sans ISG] Fusible - MULTI MEDIA 3, MULTI MEDIA 2 [Avec ISG] Convertisseur Faible CC-CC (Audio) |
|
AIR BAG |
|
15 A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
PLAFONNIER |
|
10 A |
Lampe de console de pavillon, Plafonnier central, Plafonnier, Commutateur de lampe de courtoisie côté gauche/côté droit, Lampe de coffre à bagages côté gauche/côté droit, Lampe de boîte à gants, Veilleuse de porte conducteur/passager, Lampe de porte conducteur/passager, Lampe de plancher conducteur/passager |
|
FEU STOP |
|
10 A |
IBU, Contacteur de feu stop |
|
BLOC D’INSTRUMENTS |
|
10 A |
Bloc d'instruments, Affichage haut de tête |
|
SÉLECTEUR ÉLECTRONIQUE 2 |
|
10 A |
Levier sélecteur électronique de boîte de vitesses automatique (IG1) |
|
IBU 4 |
|
10 A |
IBU (IG1) |
|
MULTI MÉDIA 3 |
|
10 A |
[Avec ISG] Combiné d'instrument, Affichage tête haute, Contacteur de climatisation, Chargeur sans fil, [Avec ISG] Alerte de collision d'anglet mort, [Sans ISG] SVM (Surveillance de vue environnante) |
|
MULTI MÉDIA 2 |
|
15 A |
Audio |
|
MÉMOIRE |
|
10 A |
Module de commande de climatiseur, Commutateur de climatiseur, Témoin de sécurité, Bloc d'instruments avec affichage haut de tête [Sans ISG] |
|
IBU 3 |
|
10 A |
IBU (B+) |
|
SÉLECTEUR ÉLECTRONIQUE 1 |
|
10 A |
Levier sélecteur électronique de boîte de vitesses automatique (B+) |
|
TÉMOIN D'AIRBAG |
|
10 A |
Combiné d'instruments, Témoin de rappel de ceinture de sécurité passager/arrière |
|
IBU 1 |
|
15 A |
IBU (B+) |
|
MODULE DE PORTE CONDUCTEUR |
DDM |
10 A |
Module de porte conducteur, Rétroviseur extérieur à commande électrique conducteur/passager |
|
E-CALL |
|
10 A |
Module E-call MTS (Mozen Telematics System) |
|
MODULE 2 |
|
10 A |
IBU (IG2) |
|
MODULE 3 |
|
10 A |
Commutateur de levier sélecteur de boîte de vitesses automatique, Module de porte conducteur, Commutateur de feu stop |
|
Verrouillage des portes |
|
20 A |
Relais de verrouillage de porte, Relais de déverrouillage de porte, Relais de pêne dormant |
|
SIÈGE CHAUFFANT |
|
25 A |
Module de commande de siège avant ventilé, Module de commande de chauffe-siège avant |
|
HAYON |
|
10 A |
Relais de couvercle de hayon, Relais de trappe à carburant, Commutateur de coussin de planche de bord |
|
IBU 2 |
|
10 A |
IBU (B+ (ESCL)), Capteur de pluie |
|
Prise électrique |
|
20 A |
Prise électrique avant |
|
MODULE 8 |
|
10 A |
Contrôleur de ventilateur de refroidissement (moteur BLDC) |
|
MODULE 7 |
|
10 A |
IBU, Unité ECS, ECM (module de commande électronique) d'AWD (transmission intégrale), Module de régulateur de vitesse adaptatif, Indicateur de levier sélecteur de boîte automatique, Commutateur de console (avant/supérieur), SVM (surveillance de vue environnante), Interrupteur de planche de bord, Capteur d'angle de direction, Module de direction inclinable et télescopique, Système d'aide au maintien de voie (LKA), Module de fixation du moteur à commande électronique |
|
POWER HANDLE |
|
15 A |
Module de direction inclinable et télescopique |
|
MODULE 9 |
|
10 A |
Unité de commande de support lombaire pneumatique du conducteur |
|
MODULE 1 |
|
10 A |
Connecteur Data Link, Contacteur de console (supérieur), Veilleuse de porte conducteur/passager |
|
MODULE 5 |
|
10 A |
Module de commande de climatiseur, Commutateur de climatiseur, Système audio, Phare gauche/droit, Convertisseur CC-CC bas (Audio/AMP (Amplificateur)), Rétroviseur électrochromique, AMP (Amplificateur), Module E-Call MTS (Mozen Telematics System), Module de commande à mémoire intégrée du conducteur, Module de commande de siège ventilé avant, Module de commande de siège chauffant avant/arrière, Chargeur sans fil |
|
TOIT OUVRANT |
|
20 A |
Unité de commande de toit ouvrant (vitre) |
|
MODULE DE LÈVE-VITRE ÉLECTRIQUE PASSAGER |
|
25 A |
Module de lève-vitre électrique passager, Module de lève-vitre électrique arrière côté droit |
|
CHARGEUR |
CHARGEUR |
10 A |
Chargeur USB avant/arrière |
|
LAVE-VITRE |
|
15 A |
Commutateur multifonction |
|
MDPS |
|
10 A |
Unité MDPS (Direction assistée entraînée par moteur) (R-MDPS (Direction assistée entraînée par moteur)) |
|
SIÈGE ÉLECTRIQUE CONDUCTEUR |
|
30 A |
Module de commande de système à mémoire intégrée conducteur, Commutateur manuel conducteur |
|
SIÈGE ÉLECTRIQUE PASSAGER |
|
30 A |
Commutateur manuel de passager |
|
FENÊTRE ÉLECTRIQUE CONDUCTEUR |
|
25 A |
Module de lève-vitre électrique conducteur, Module de lève-vitre électrique arrière côté gauche |
|
MODULE 6 |
|
10 A |
IBU, Écran de visualisation périphérique, Audio, AMP (Amplificateur), Module E-CAll MTS (Mozen Telematics System), Convertisseur CC-CC bas (Audio/AMP (Amplificateur)), Levier sélecteur de boîte automatique (SBW (changement de rapport par fil)), Bloc de jonction de compartiment moteur (Relais de prise de courant) |
|
A/C |
A/C |
10 A |
Module de commande de climatisation, contacteur de climatisation, bloc de jonction de compartiment moteur (relais de soufflante) |
|
MODULE 4 |
|
10 A |
Phare gauche/droit, Unité de commande AFS, Module de dispositif de réglage automatique des phares |

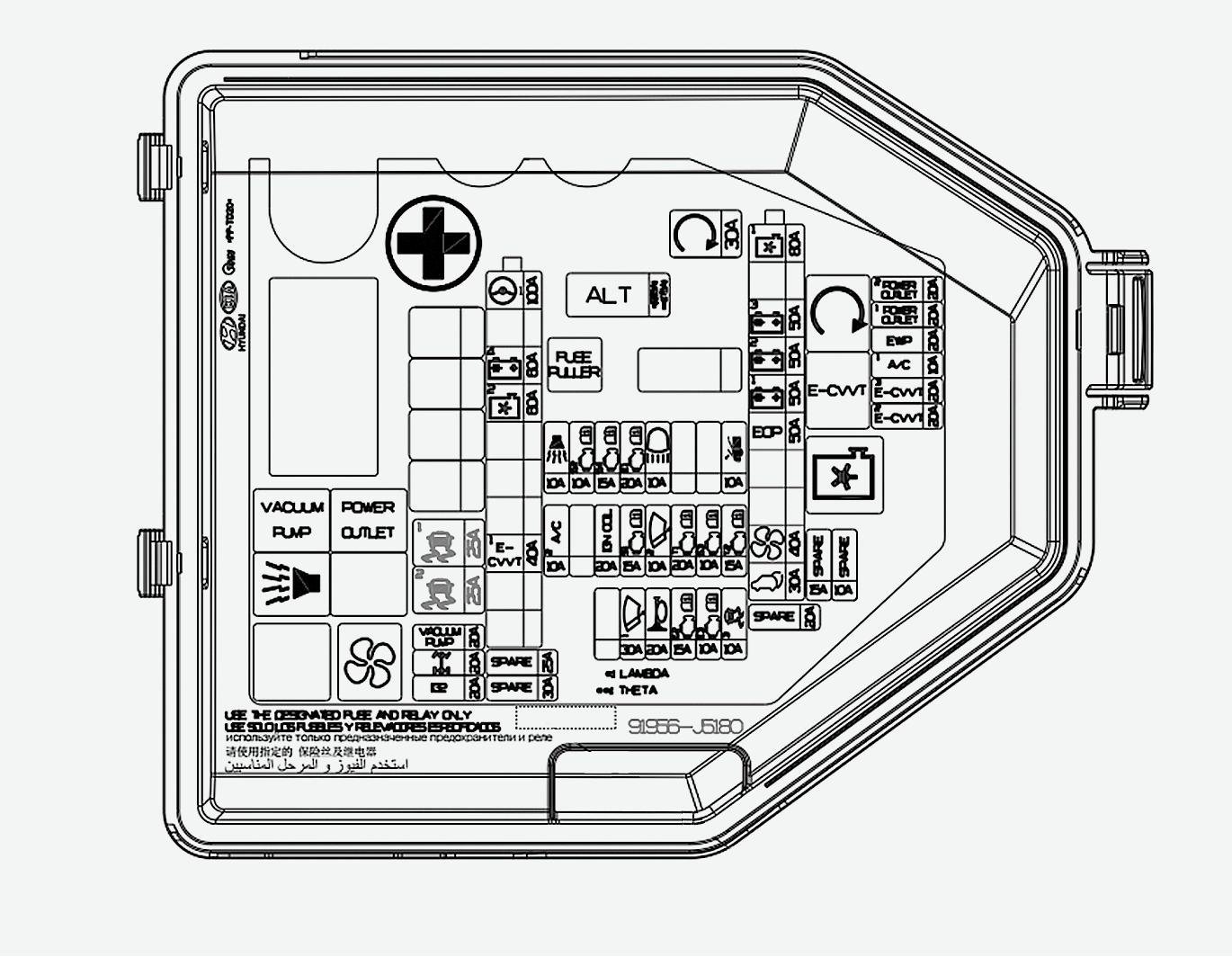

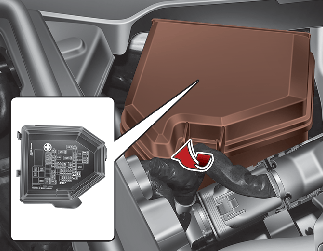

Panneau de fusibles du compartiment moteur
Panneau de fusibles du compartiment moteur
|
Nom des fusibles |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
ALT |
|
175 A 225 A |
Alternateur, Fusible - PRÉCHAUFFAGE, Fusible multiple - C/FAN1 / B+4 / B+3 / B+2 / B+1 / OPCU / ESC1 / ESC2 / SOUFFLANTE / HAYON |
|
START (démarrage) |
|
30 A |
Relais de démarrage |
|
VENTILATEUR C 1 |
|
80 A |
[moteur BLDC (courant continu)] Dispositif de commande de ventilateur de refroidissement |
|
B+3 |
|
50 A |
Bloc de jonction de panneau d'instruments (Fusible- FEU STOP, Dispositif de coupure automatique de courant de fuite - PLAFONNIER / MULTI MEDIA3 / MULTI MEDIA2 / MEMORY1 / IBU3 / MODULE DE PORTE CONDUCTEUR / E-CALL) |
|
B+2 |
|
50 A |
Bloc de jonction de panneau d'instruments (Fusible - VERROUILLAGE DE PORTE / POIGNÉE À COMMANDE ÉLECTRIQUE / TOIT OUVRANT/ SIÈGE ÉLECTRIQUE CONDUCTEUR / SIÈGE ÉLECTRIQUE PASSAGER) |
|
B+1 |
|
50 A |
Bloc de jonction de tableau de bord (Fusible - CHAUFFAGE DE SIÈGE / HAYON / MODULE 9 / VITRE ÉLECTRIQUE CÔTÉ PASSAGER / VITRE ÉLECTRIQUE CÔTÉ CONDUCTEUR) |
|
EOP |
|
50 A |
[Avec ISG] Pompe à huile électrique |
|
ESC 1 |
|
25 A |
Module de commande ESC (contrôle électronique de stabilité) |
|
ESC 2 |
|
25 A |
Module de commande ESC (contrôle électronique de stabilité) |
|
BLOWER |
|
40 A |
Relais de soufflerie |
|
HAYON |
|
30 A |
Module de hayon à commande électrique |
|
MDPS |
|
100 A |
Unité MDPS (direction assistée entraînée par moteur) |
|
B+4 |
|
60 A |
Relais de commande du moteur, Fusible - AVERTISSEUR SONORE/ ESSUIE-GLACE 1 / H/PHARES H/FEU / B/ALARME |
|
VENTILATEUR C 2 |
|
60 A |
[moteur CC (courant direct)] Relais de ventilateur de refoidissement |
|
E-CVVT 1 |
|
40 A |
[(Essence) 2.0 FR T-GDi] Relais E-CVVT |
|
POMPE À DÉPRESSION |
|
20 A |
Relais de pompe à dépression |
|
Traction intégrale (AWD) |
|
20 A |
AWD (quatre roues motrices) ECM (module de commande électronique) |
|
COMMUTATEUR D’ALLUMAGE 2 |
|
20 A |
Relais IG2 |
|
PRISE ÉLECTRIQUE 2 |
|
20 A |
Prise électrique arrière |
|
PRISE ÉLECTRIQUE 1 |
|
20 A |
Prise électrique avant |
|
A/C 1 |
|
10 A |
Module de commande de climatiseur |
|
E-CVVT 3 |
|
20 A |
[(Essence) 2.0 FR T-GDi] ECM (module de commande du moteur) |
|
E-CVVT 2 |
|
20 A |
[(Essence) 2.0 FR T-GDi] ECM (module de commande du moteur) |
|
ESC 3 |
|
10 A |
Module de commande ESC (Commande de stabilité électronique), Connecteur de contrôle polyvalent |
|
ECU 3 |
|
10 A |
ECM (module de commande du moteur) |
|
ECU 2 |
|
15 A |
ECM (module de commande du moteur) |
|
AVERTISSEUR SONORE |
|
20 A |
Relais de l'avertisseur sonore |
|
ESSUIE-GLACE 1 |
|
30 A |
Relais d'alimentation des essuie-glaces |
|
TCU 2 |
|
15 A |
TCM (Module de commande de transmission), [Avec ISG] Pompe à huile moteur |
|
O2 CAPTEUR |
|
15 A |
[(Essence) 2.0 FR T-GDi, (Essence) 3.3 T-GDi] Sonde d'oxygène (AMONT/AVAL) |
|
TCU 1 |
|
20 A |
TCM (module de commande de la transmission) |
|
ESSUIE-GLACE 2 |
|
10 A |
Relais d'alimentation des essuie-glaces |
|
CAPTEUR 1 |
|
15 A |
Relais de la pompe à carburant |
|
IGN COIL |
|
20 A |
[(Essence) 2.0 FR T-GDi] Bobine d'allumage n° 1/n° 2/n° 3/n° 4[(Essence) 3.3 T-GDi] Bobine d'allumage n° 1/n° 2/n° 3/n° 4/n° 5/n° 6 |
|
CAPOT ACTIF |
|
10 A |
Module de commande du capot actif |
|
H/PHARE H/FEU |
|
10 A |
Relais de feux de route |
|
ECU 1 |
|
20 A |
ECM (module de commande du moteur) |
|
CAPTEUR 3 |
|
10 A |
[(Essence) 2.0 FR T-GDi, (Essence) 3.3 T-GDi] RELAIS DE POMPE À DÉPRESSION, CONTACTEUR DÉPRESSION |
|
CAPTEUR 2 |
|
10 A |
[(Essence) 2.0 FR T-GDi, (Essence) 3.3 T-GDi] Relais de ventilateur de refroidissement , Vanne de contrôle d'huile, Électrovanne de commande de purge, électrovanne de commande de RCV (commande de valve de recirculation), Thermostat électrique [(Essence) 3.3 T-GDi] Électrovanne de pression d'huile, SOUPAPE D'ÉCHAPPEMENT VARIABLE ACTIVE |
|
B/ALARME |
|
10 A |
Relais de l'avertisseur de l'alarme antivol |
|
EWP |
EWP |
20 A |
Pompe à eau électrique |
|
A/C 2 |
|
10 A |
Compresseur sans embrayage |
|
Nom du relais |
Symbole |
Type |
|---|---|---|
|
Relais de pompe à dépression |
|
MICRO HC ISO |
|
Relais de l'avertisseur de l'alarme antivol |
|
ISO MICRO |
|
Relais de prise de courant |
|
MICRO HC ISO |
|
Relais de soufflerie |
|
MICRO HC ISO |
|
Relais de démarrage |
|
MICRO HC ISO |
|
Relais E-CVVT (G4KL) |
|
ISO MICRO |
|
Relais de ventilateur de refroidissement |
|
3725 MINI |

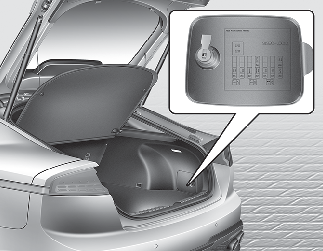

Panneau de boîtier à fusibles arrière
|
Nom des fusibles |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
ECS |
|
15 A |
Unité ECS (Suspension à commande électronique) |
|
SIÈGE ARRIÈRE/CHAUFFAGE |
|
20 A |
Module de commande de chauffe-siège arrière |
|
RÉTROVISEUR CHAUFFANT |
|
10 A |
Commutateur de climatisation, rétroviseur extérieur à commande électrique conducteur/passager |
|
POMPE À CARBURANT |
|
20 A |
Relais de la pompe à carburant |
|
VERROUILLAGE |
|
10 A |
Actionneur de verrouillage de porte arrière Poignée gauche/Poignée droite (véhicule à conduite à droite) |
|
REAR HEATED |
|
40 A |
Relais de chauffage arrière |
|
AMP 2 |
|
25 A |
AMP (Amplificateur) (MOBIS/PREMIUM) |
|
AMP 1 |
|
30 A |
[Sans ISG] Fusible - AMP2[Avec ISG] Convertisseur CC-CC faible (AMP (Amplificateur)) |
|
COMMUTATEUR D'ALLUMAGE 1 |
|
15 A |
Relais IG1 |
|
ACC |
ACC |
30 A |
Relais ACC |
|
B+1 |
|
30 A |
Bloc de jonction de tableau de bord (Fusible - IBU1 / IBU2) |
|
B+2 |
|
30 A |
Bloc de jonction de tableau de bord (Fusible - SÉLECTEUR ÉLECTRONIQUE /MODULE 1) |

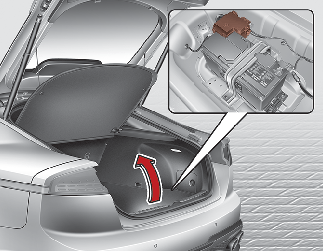

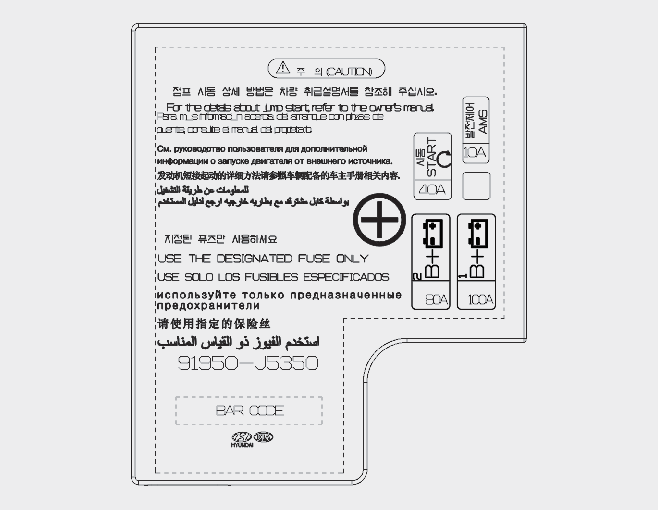

Panneau de fusibles de boîtier de batterie
|
Nom des fusibles |
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|---|
|
B+1 |
|
100 A |
Bloc de jonction auxiliaire arrière (Fusible - POMPE À CARBURANT / CHAUFFAGE ARRIÈRE / AMP1) |
|
B+2 |
|
80 A |
Bloc de jonction auxiliaire arrière (relais DCU, Fusible - ECS1 / SIÈGE ARRIÈRE / CHAUFFAGE / IG1) |
|
START (démarrage) |
|
40 A |
Bloc de jonction de compartiment moteur (relais de prise électrique), Fusible -DÉMARRAGE / ECU2 / TCU1 |
|
AMS |
|
10 A |
Capteur de batterie |
