Description du panneau de fusible/relais
Une étiquette apposée sur la face intérieure des couvercles des panneaux de fusibles/relais indique le nom et la capacité des fusibles/relais.
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont probablement pas applicables à votre véhicule. Au moment de l'impression, les informations contenues dans le manuel étaient exactes. Reportez-vous à l’étiquette lorsque vous examinez le panneau de fusibles de votre véhicule.

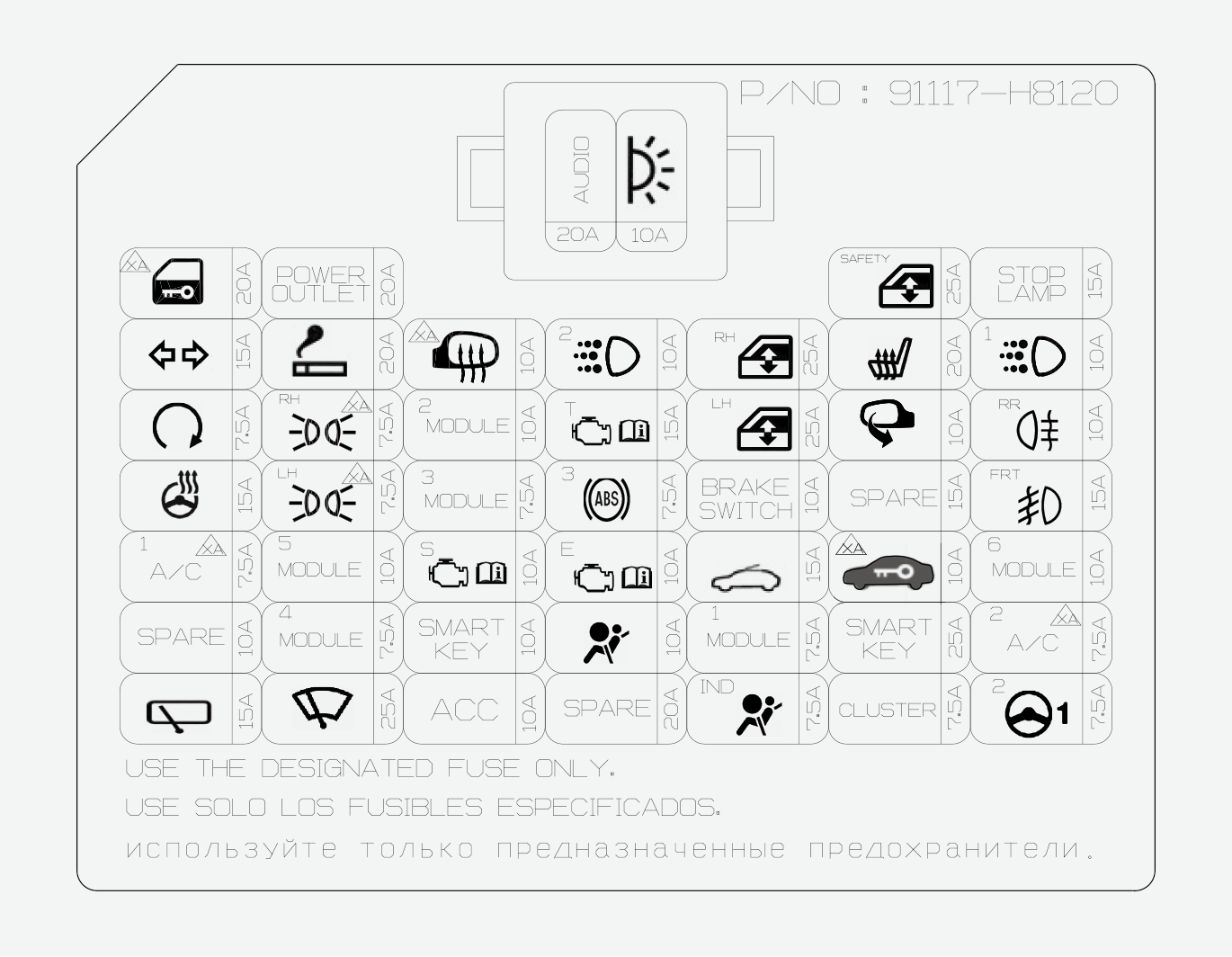

Panneau de fusibles côté conducteur
|
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|
|
|
20 A |
Relais de déverrouillage du hayon, Relais de blocage, Relais verrouillage/déverrouillage des portes |
|
|
20 A |
Prise électrique |
|
|
25 A |
Module lève-vitre électrique conducteur à sécurité |
|
|
15 A |
Module électronique de signal de feu stop |
|
|
15 A |
BCM (module de commande de carrosserie), Unité SLM |
|
|
20 A |
Allume-cigarette |
|
|
10 A |
Rétroviseur électrique extérieur côté conducteur, Rétroviseur électrique extérieur côté passager, Module de commande de climatisation, ECM (Module de commande du moteur)/PCM (Module de commande de transmission) |
|
|
10 A |
Module de commande de carrosserie (feu de jour 1/2 puissance) |
|
|
25 A |
Commutateur principal vitre électrique, Commutateur vitre électrique passager (LHD) |
|
|
20 A |
Module de commande de chauffe-siège avant |
|
|
10 A |
Relais DRL (Feu de jour) |
|
|
7,5 A |
ECM (Module de commande du moteur), bloc de jonction du compartiment moteur (relais de démarrage), contacteur d'embrayage et de verrouillage d'allumage, contacteur de plage de boîte de vitesse, relais d'alarme antivol, module de commande de clé intelligente |
|
|
7,5 A |
Phare côté droit, éclairage de plaque d'immatriculation côté droit, feu combiné arrière côté droit (IN/OUT), ILL (+) |
|
|
10 A |
BCM (module de commande de carrosserie), contacteur de planche de bord, contacteur de console avant, radar avant, caméra avant, unité d'avertissement de collision dans l'angle mort côté gauche/côté droit |
|
|
15 A |
Bloc de jonction de compartiment moteur (contacteur de feu de recul), contacteur de plage de boîte de vitesses, contacteur de mode Sport, TCM (module de commande de boîte de vitesses), capteur d'embrayage, capteur de vitesse, contacteur de feu stop, module d'embrayage électronique |
|
|
25 A |
Contacteur principal de vitre électrique, contacteur de vitre électrique côté passager (RHD) |
|
|
10 A |
Commutateur rétroviseur électrique extérieur |
|
|
10 A |
Relais de feu antibrouillard arrière |
|
|
15 A |
Ressort en spirale |
|
|
7,5 A |
Phare côté gauche, éclairage de plaque d'immatriculation côté gauche, feu combiné arrière (IN/OUT) côté gauche |
|
|
7,5 A |
Module de commande de chauffage de siège avant, système audio, unité principale de navigation et audio/vidéo, actionneur de dispositif réglage de portée des phares côté gauche/côté droit, phare côté gauche/côté droit, module de commande de climatisation, rétroviseur électrochromique, contacteur de planche de bord, convertisseur CC-CC, ressort de montre de bord, témoin de levier de changement de vitesse automatique |
|
|
7,5 A |
Connecteur de liaison de données, module de commande ABS/ESC (commande de stabilité électronique) |
|
|
10 A |
Module de commande de clé intelligente, Contacteur de feu stop |
|
|
15 A |
Rechange |
|
|
15 A |
Relais de feu antibrouillard avant |
|
|
7,5 A |
Bloc de jonction de compartiment moteur (relais de soufflante de climatisation), bloc de jonction essence (relais de chauffage PTC), module de commande de climatisation |
|
|
10 A |
Bloc de jonction de compartiment moteur (Relais de phare LO, relais de phares HI), module de commande de chauffage de siège avant, BCM (module de commande de carrosserie) |
|
|
10 A |
Actionneur CVVD (durée de soupape à variation continue) |
|
|
10 A |
ECM (Module de commande du moteur)/PCM (Module de commande de transmission) |
|
|
15 A |
Moteur de toit ouvrant |
|
|
10 A |
Module d'immobiliseur |
|
|
10 A |
Verrouillage à clé, contacteur de bouclier central, connecteur de liaison de données |
|
|
10 A |
Rechange |
|
|
7,5 A |
Unité SLM, BCM (module de commande de la carrosserie), Module de commande de clé intelligente |
|
|
10 A |
Module de commande de la clé intelligente, module de dispositif antidémarrage, module de commande de BSA |
|
|
10 A |
Module de commande du système SRS (système de retenue supplémentaire) |
|
|
7,5 A |
BCM (module de commande de carrosserie), Unité SLM |
|
|
25 A |
Module de commande de la clé intelligente |
|
|
7,5 A |
Module de commande de climatiseur |
|
|
15 A |
Contacteur multifonction, Moteur d’essuie-glace arrière, Relais d’essuie-glace arrière |
|
|
25 A |
Contacteur multifonction, moteur d'essuie-glace, bloc de jonction de compartiment moteur (relais d'essuie-glace LO) |
|
|
10 A |
Relais de sortie d'alimentation, BCM (module de commande de carrosserie), unité SLM, Système audio, unité principale de navigation et audio/vidéo, convertisseur CC-CC, connecteur de charge USB, contacteur de rétroviseur extérieur électrique, module de commande de clé intelligente |
|
|
20 A |
Rechange |
|
|
7,5 A |
Combiné d’instruments |
|
|
7,5 A |
Combiné d’instruments |
|
|
7,5A |
Unité MDPS (direction assistée entraînée par moteur) |
|
|
20 A |
Convertisseur c.c., Audio, Unité principale Audio/Vidéo et navigation |
|
|
10 A |
Relais d'éclairage intérieur, module de commande de climatisation, capteur de photo et d'éclairage automatique, BCM (module de commande de carrosserie), combiné d'instruments, capteur de pluie, unité SLM, éclairage de boîte à gants, éclairage du hayon, éclairage intérieur, éclairage de console de plafond, éclairage de courtoisie avant côté gauche/côté droit |

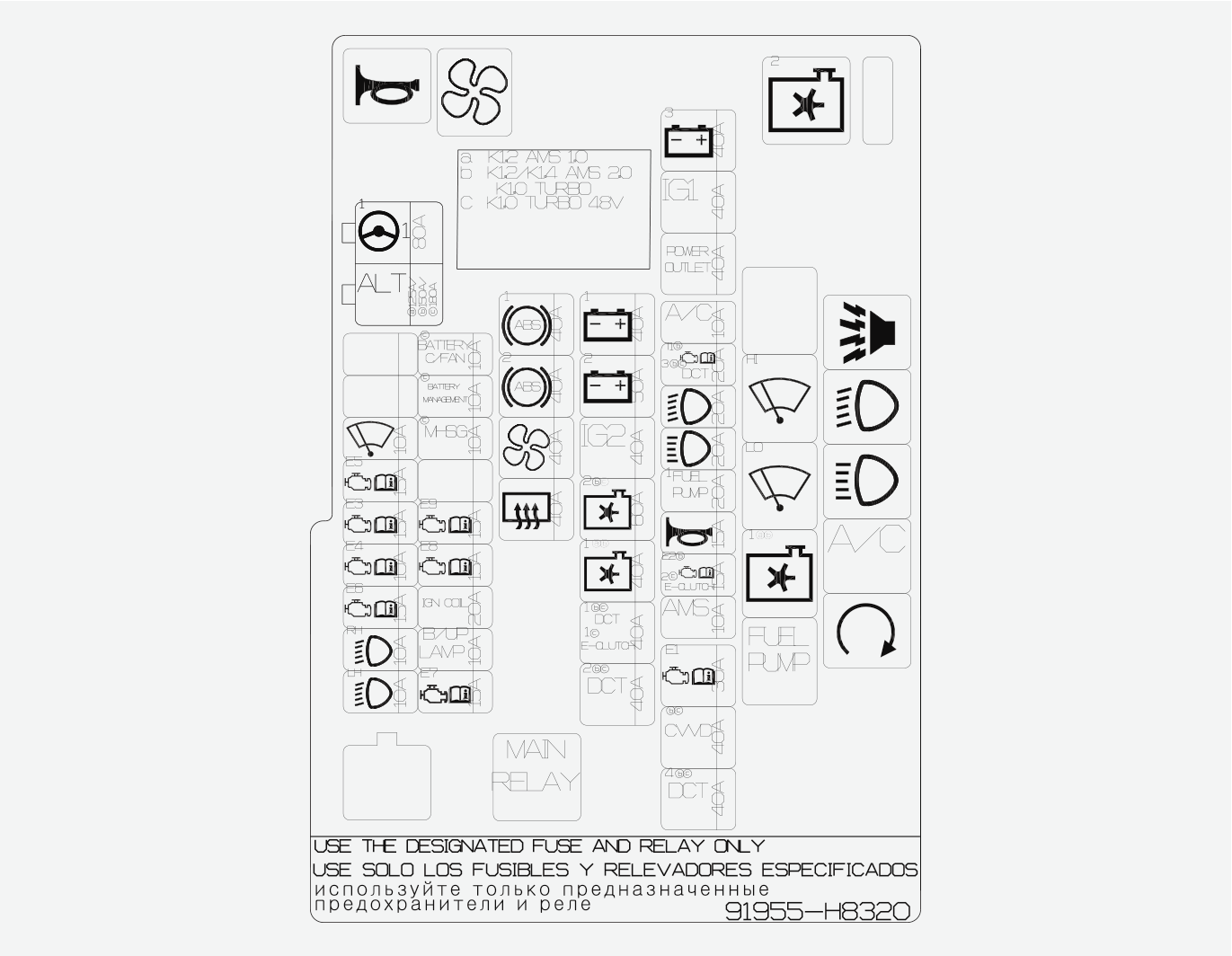

Panneau de fusibles du compartiment moteur
|
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|
|
|
80 A |
Unité MDPS (direction assistée entraînée par moteur) |
|
|
150A / 180A |
Fusible - ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Relais d'essuie-glace LO, moteur d'essuie-glace avant, contacteur multifonction |
|
|
15 A |
ECM (module de commande du moteur) |
|
|
15 A |
Électrovanne de commande de purge, soupape de commande d'huile n° 1/n° 2, capteur d'oxygène (haut/bas) |
|
|
10 A |
Relais A/Con, bloc de jonction secondaire (relais 2 de ventilateur de refroidissement), électrovanne de commande RCV, soupape de pompe à huile variable |
|
|
15 A |
Relais de la pompe à carburant |
|
|
10 A |
Phare côté droit |
|
|
10 A |
Phare côté gauche |
|
|
10 A |
[Avec HEV régulier] Ventilateur de refroidissement BSA |
|
|
10 A |
[Avec HEV régulier] Module de commande BSA |
|
|
10 A |
[Avec HEV régulier] Moteur de générateur et de démarreur hybride |
|
|
15 A |
ECM (module de commande du moteur) |
|
|
15 A |
ECM (module de commande du moteur) |
|
|
20 A |
Bobine d'allumage n° 1, n° 2, n° 3 |
|
|
10 A |
Contacteur de feu de recul |
|
|
15 A |
ECM (module de commande du moteur) |
|
|
40 A |
Module de commande ABS/ESC (commande de stabilité électronique) |
|
|
40 A |
Module de commande ABS/ESC (commande de stabilité électronique) |
|
|
40 A |
Relais de soufflante de climatisation |
|
|
40 A |
Bloc de jonction de tableau de bord (relais de désembueur arrière) |
|
|
40 A |
Bloc de jonction de panneau d'instruments (fusible - STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 A |
Bloc de jonction de panneau d'instruments (Fusible - SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, relais de vitre électrique) |
|
|
40 A |
Contacteur d'allumage, boîtier de relais PDM (Relais IG 2), relais de démarrage |
|
|
60 A |
Bloc de jonction secondaire (relais 2 de ventilateur de refroidissement) |
|
|
40 A |
TCM (module de commande de la transmission) |
|
|
40 A |
[Avec embrayage par câble] Module d'embrayage électronique |
|
|
40 A |
TCM (module de commande de la transmission) |
|
|
40 A |
Bloc de jonction du tableau de bord (fusible - VERROUILLAGE DE PORTE, CLIGNOTANT, relais de feu arrière) [avec HEV léger] Relais principal, relais de klaxon |
|
|
40 A |
Contacteur d'allumage, Boîtier de relais PDM (Relais IG1, Relais ACC) |
|
|
40 A |
Bloc de jonction de tableau de bord (Relais de vitre électrique) |
|
|
10 A |
Relais de climatisation |
|
|
20 A |
TCM (module de commande de la transmission) |
|
|
20 A |
Relais de feux de croisement |
|
|
20 A |
Relais de feux de route |
|
|
20 A |
Relais de la pompe à carburant |
|
|
15 A |
Relais d'avertisseur d'alarme antivol, relais d'avertisseur sonore |
|
|
15 A |
[Avec embrayage par câble] Module d'embrayage électronique |
|
|
10 A |
[Avec ISG] Capteur de batterie |
|
|
30 A |
ENG E9, ENG E8, relais principal |
|
|
40 A |
Actionneur CVVD (durée de soupape à variation continue) |
|
|
40 A |
[Transmission à double embrayage] Actionneur de rapport intelligent |
|
Symbole |
Nom du relais |
Type |
|---|---|---|
|
|
Relais de l'avertisseur de l'alarme antivol |
MICRO |
|
|
Relais d'essuie-glace rapide |
MICRO |
|
|
Relais de feux de croisement |
MICRO |
|
|
Relais d'essuie-glace lent |
MICRO |
|
|
Relais de feux de route |
MICRO |
|
|
Relais de climatisation |
MICRO |
|
|
Relais de la pompe à carburant |
MICRO |
|
|
Relais de démarrage |
MICRO |
|
|
Relais de ventilateur de refroidissement 2 |
MICRO |
|
|
Relais principal |
MINI |
|
|
Relais de l'avertisseur sonore |
MICRO |
|
|
Relais de soufflante de climatisation |
MICRO |
|
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|
|
|
80 A |
Unité MDPS (direction assistée entraînée par moteur) |
|
|
125A / 150A |
Fusible - ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Relais d'essuie-glace LO, moteur d'essuie-glace avant, contacteur multifonction |
|
|
15 A |
ECM (module de commande du moteur) |
|
|
15 A |
Électrovanne de commande de purge, soupape de commande d'huile n° 1/n° 2, capteur d'oxygène (haut/bas) |
|
|
10 A |
Relais 1 de ventilateur de refroidissement, capteur de roue avant côté droit, bloc de jonction secondaire (relais 2 de ventilateur de refroidissement) |
|
|
15 A |
Relais de pompe à carburant, injecteur n° 1, n° 2, n° 3, n° 4 |
|
|
10 A |
Phare côté droit |
|
|
10 A |
Phare côté gauche |
|
|
15 A |
ECM (module de commande du moteur) |
|
|
15 A |
ECM (module de commande du moteur) |
|
|
20 A |
Bobine d'allumage n° 1, n° 2, n° 3, n° 4 |
|
|
10 A |
[Boîte de vitesses manuelle] Contacteur de feu de recul |
|
|
15 A |
ECM (module de commande du moteur) |
|
|
40 A |
Module de commande ABS (Système de frein antiblocage)/ESC (Commande de stabilité électronique) |
|
|
40 A |
Module de commande ABS (Système de frein antiblocage)/ESC (Commande de stabilité électronique) |
|
|
40 A |
Relais de soufflante de climatisation |
|
|
40 A |
Bloc de jonction de tableau de bord (relais de désembueur arrière) |
|
|
40 A |
Bloc de jonction de panneau d'instruments (fusible - STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 A |
Bloc de jonction de panneau d'instruments (Fusible - SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, relais de vitre électrique) |
|
|
40 A |
Contacteur d'allumage, boîtier de relais PDM (modules de distribution d'alimentation électrique) (relais IG2), relais de démarrage |
|
|
40 A |
Relais 1 de ventilateur de refroidissement, bloc de jonction secondaire (relais 2 de ventilateur de refroidissement) |
|
|
40 A |
Bloc de jonction de tableau de bord (Fusible - DOOR LOCK, TURN LAMP, relais de feux arrière) |
|
|
40 A |
Contacteur d'allumage, boîtier de relais PDM (modules de distribution d'alimentation électrique) (relais IG1, relais ACC) |
|
|
40 A |
Bloc de jonction de tableau de bord (Relais de vitre électrique) |
|
|
10 A |
Relais de climatisation |
|
|
20 A |
Relais de feux de croisement |
|
|
20 A |
Relais de feux de route |
|
|
20 A |
Relais de la pompe à carburant |
|
|
15 A |
Relais d'avertisseur d'alarme antivol, relais d'avertisseur sonore |
|
|
10 A |
Capteur de batterie |
|
|
30 A |
ENG E9, ENG E8, relais principal |
|
Symbole |
Nom du relais |
Type |
|---|---|---|
|
|
Relais de l'avertisseur de l'alarme antivol |
MICRO |
|
|
Relais d'essuie-glace rapide |
MICRO |
|
|
Relais de feux de croisement |
MICRO |
|
|
Relais d'essuie-glace lent |
MICRO |
|
|
Relais de feux de route |
MICRO |
|
|
Relais de ventilateur de refroidissement 1 |
MICRO |
|
|
Relais de climatisation |
MICRO |
|
|
Relais de la pompe à carburant |
MICRO |
|
|
Relais de démarrage |
MICRO |
|
|
Relais de ventilateur de refroidissement 2 |
MICRO |
|
|
Relais principal |
MINI |
|
|
Relais de l'avertisseur sonore |
MICRO |
|
|
Relais de soufflante de climatisation |
MICRO |
|
Symbole |
Calibre du fusible |
Circuit protégé |
|---|---|---|
|
|
80 A |
Unité MDPS (direction assistée entraînée par moteur) |
|
|
150 A |
Fusible - ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Relais d'essuie-glace LO, moteur d'essuie-glace avant, contacteur multifonction |
|
|
15 A |
Électrovanne de commande de purge, électrovanne de commande d'huile n° 1/n° 2, soupape d'arrêt de liquide de refroidissement du moteur, relais A/Con, électrovanne à admission variable, ECM (module de commande du moteur)/PCM (module de commande de groupe motopropulseur) |
|
|
10 A |
Relais 1 de ventilateur de refroidissement, capteur d'oxygène (haut/bas), soupape d'arrêt de liquide de refroidissement du moteur, capteur de roue avant droit, bloc de jonction secondaire (relais 2 de ventilateur de refroidissement), électrovanne à admission variable |
|
|
15 A |
Relais de pompe à carburant, injecteur n° 1, n° 2, n° 3, n° 4, ECM (Module de commande du moteur), PCM (Module de commande de transmission), soupape de commande d'huile n° 1/n° 2, électrovanne de commande de purge |
|
|
10 A |
Phare côté droit |
|
|
10 A |
Phare côté gauche |
|
|
20 A |
Bobine d'allumage n° 1, n° 2, n° 3, n° 4, condensateur |
|
|
10 A |
[Boîte de vitesses manuelle] Contacteur de feu de recul |
|
|
40 A |
Module de commande ABS (Système de frein antiblocage)/ESC (Commande de stabilité électronique) |
|
|
40 A |
Module de commande ABS (Système de frein antiblocage)/ESC (Commande de stabilité électronique) |
|
|
40 A |
Relais de soufflante de climatisation |
|
|
40 A |
Bloc de jonction de tableau de bord (relais de désembueur arrière) |
|
|
40 A |
Bloc de jonction de panneau d'instruments (fusible - STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 A |
Bloc de jonction de panneau d'instruments (Fusible AFETY WDW, P/WDW RH, S/HEATER, P/WDW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, relais de vitre électrique) |
|
|
40 A |
Contacteur d'allumage, boîtier de relais PDM (modules de distribution d'alimentation électrique) (relais IG2), relais de démarrage |
|
|
40 A |
Relais 1 de ventilateur de refroidissement, bloc de jonction secondaire (relais 2 de ventilateur de refroidissement) |
|
|
40 A |
Bloc de jonction de tableau de bord (Fusible - DOOR LOCK, TURN LAMP, relais de feux arrière) |
|
|
40 A |
Contacteur d'allumage, Boîtier de relais PDM (Relais IG1, Relais ACC) |
|
|
40 A |
Bloc de jonction de tableau de bord (Relais de vitre électrique) |
|
|
10 A |
Relais de climatisation |
|
|
20 A |
PCM (module de commande de groupe motopropulseur) |
|
|
20 A |
Relais de feux de croisement |
|
|
20 A |
Relais de feux de route |
|
|
20 A |
Relais de la pompe à carburant |
|
|
15 A |
Relais d'avertisseur d'alarme antivol, relais d'avertisseur sonore |
|
|
15 A |
ECM (Module de commande du moteur)/PCM (Module de commande de transmission) |
|
|
10 A |
Capteur de batterie |
|
|
30 A |
Relais principal |
|
Symbole |
Nom du relais |
Type |
|---|---|---|
|
|
Relais de l'avertisseur de l'alarme antivol |
MICRO |
|
|
Relais d'essuie-glace rapide |
MICRO |
|
|
Relais de feux de croisement |
MICRO |
|
|
Relais d'essuie-glace lent |
MICRO |
|
|
Relais de feux de route |
MICRO |
|
|
Relais de ventilateur de refroidissement 1 |
MICRO |
|
|
Relais de climatisation |
MICRO |
|
|
Relais de la pompe à carburant |
MICRO |
|
|
Relais de démarrage |
MICRO |
|
|
Relais de ventilateur de refroidissement 2 |
MICRO |
|
|
Relais principal |
MINI |
|
|
Relais de l'avertisseur sonore |
MICRO |
|
|
Relais de soufflante de climatisation |
MICRO |

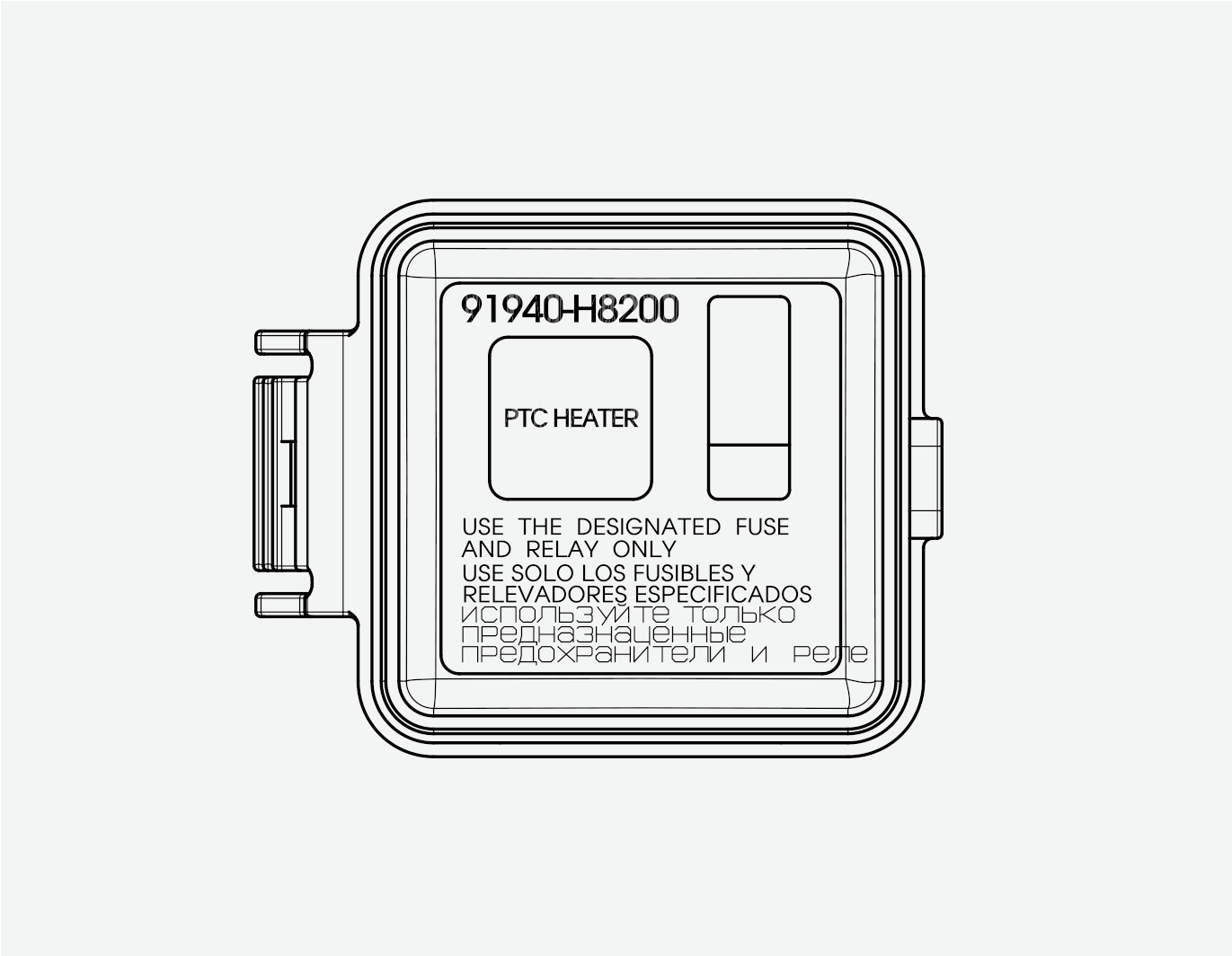

Panneau de fusibles du compartiment moteur (chauffage Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV PTC uniquement)
