Type A

Type B

Type C

Gonflez les pneus à la pression indiquée et retirez toute charge du véhicule, à l'exception du conducteur, de la roue de secours et des outils.
Le véhicule doit se trouver sur un terrain plat.
Tracez sur l'écran deux lignes verticales (passant au centre de chaque phare), ainsi qu'une ligne horizontale (passant également au centre de chaque phare).
Les phares et la batterie doivent être à l'état normal. Régler les phares de manière à ce que la partie la plus lumineuse s'aligne sur les lignes horizontale et verticale.

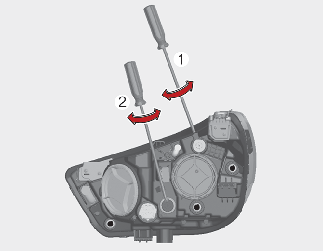

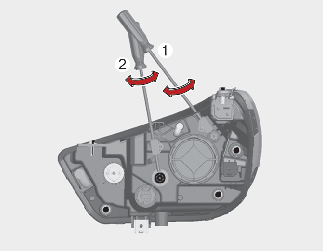

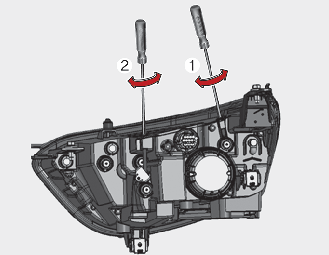

Pour diriger les feux de croisement et de route vers la gauche ou la droite, tournez le tournevis (1) dans le sens horaire ou antihoraire. Pour diriger les feux de croisement et de route vers le haut ou vers le bas, tournez le tournevis (2) dans le sens horaire ou antihoraire.

Le phare antibrouillard avant peut être réglé comme les autres phares.

L'état des feux antibrouillard avant et de la batterie doit être normal.

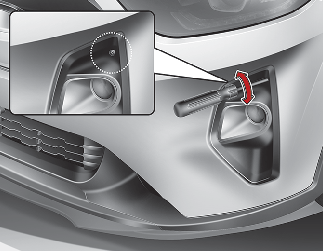

Pour orienter les feux antibrouillard avant vers le haut ou le bas, tourner le tournevis dans le sens horaire ou antihoraire.

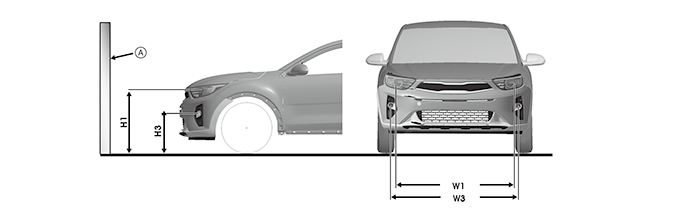

* A : écran

Phares

État du véhicule	Phares (type MFR)		Phrase (type BIFONCTIONNEL)
	Hauteur par rapport au sol	Distance entre les phares	Hauteur par rapport au sol	Distance entre les phares
	Feux de croisement/Feux de route	Feux de croisement/Feux de route	Feux de croisement/Feux de route	Feux de croisement/Feux de route
	H1	W1	H1'	W1'
Sans conducteur / [mm (in)]	757 (29,8)	1 259 (49,6)	760 (29,9)	1 250 (49,2)
Avec conducteur / [mm (in)]	747 (29,4)	1 259 (49,6)	750 (29,5)	1 250 (49,2)

Feu antibrouillard avant

État du véhicule	Feux antibrouillard avant (type ampoule)
	Hauteur par rapport au sol	Distance entre les phares
	H3	W3
Sans conducteur / [mm (in)]	493 (19,4)	1 431 (56,3)
Avec conducteur / [mm (in)]	483 (19,0)	1 431 (56,3)

Feux de croisement (véhicule LHD)

Allumer les feux de croisement sans vous installer dans le véhicule.
La ligne d'intersection doit être alignée sur celle de l'image.
Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
Si équipé du dispositif de mise à niveau des phares : régler le commutateur du dispositif sur 0.

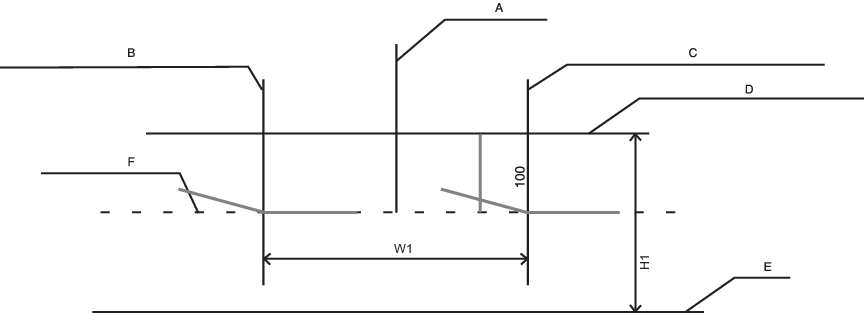

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare gauche

C : ligne verticale marquant le centre de l'ampoule de phare droit

D : ligne horizontale marquant le centre de l'ampoule du phare

E : sol

F : ligne d'intersection

Feux de croisement (véhicule RHD)

Allumer les feux de croisement sans vous installer dans le véhicule.
La ligne d'intersection doit être alignée sur celle de l'image.
Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
Si équipé du dispositif de mise à niveau des phares : régler le commutateur du dispositif sur 0.

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare gauche

C : ligne verticale marquant le centre de l'ampoule de phare droit

D : ligne horizontale marquant le centre de l'ampoule du phare

E : sol

F : ligne d'intersection

Feu antibrouillard avant

Basé sur un écran de 10 m

A : axe du véhicule

B : ligne verticale marquant le centre de l'ampoule de phare antibrouillard gauche

C : ligne verticale marquant le centre de l'ampoule de phare antibrouillard droit

D : ligne horizontale marquant le centre du phare antibrouillard

E : sol

F : ligne d'intersection

G : limite supérieure
