Encha os pneus com a pressão indicada e retire eventuais cargas do veículo exceto o condutor, o pneu sobresselente e as ferramentas.
O veículo deve ser colocado num local plano.
Trace linhas verticais (que passem pelos respetivos centros dos faróis) e uma linha horizontal (que passe pelo centro dos faróis) na tela.
Com os faróis e a bateria em condições normais, direcione os faróis de modo a que a parte mais luminosa assente nas linhas horizontal e verticais.

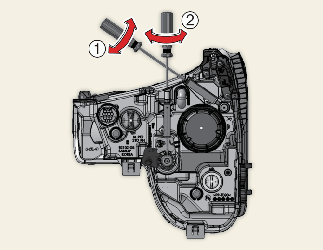

Para direcionar os mínimos e máximos para a esquerda ou para a direita, rode a chave (1) para a direita ou para a esquerda. Para direcionar os mínimos e máximos para cima ou para baixo, rode a chave (2) para a direita ou para a esquerda.

Ponto focal (Tipo lâmpada)

Ponto focal (tipo LED)

* A : Tela

Unidade: mm

Condições do veículo	Faróis dianteiros (Tipo bi-função)
	Altura ao solo			Distância entre as luzes
	Médios/máximos			Distância entre as luzes
	175/65R14	185/55R15	195/45R16	Médios/máximos
	H1/H2	H1/H2	H1/H2	W1	W2
sem condutor [mm (pol.)]	725 (28,5)	723 (28,4)	720 (28,3)	1.241 (48,8)
com condutor [mm (pol.)]	715 (28,1)	713 (28)	710 (27,9)	1.241 (48,8)

Médios (Veículo LHD)

Com base num ecrã de 10 m

A : Eixo do veículo

B: Linha vertical do centro da lâmpada da luz dianteira esquerda

C: Linha vertical do centro da lâmpada da luz dianteira direita

D: Linha horizontal do centro da lâmpada da luz dianteira

E: Solo

F: Linha de recorte

Ligue os médios sem o condutor no veículo.
A linha de recorte deve ser projetada na linha de recorte indicada na imagem.
Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.
Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

Médios (Veículo RHD)
