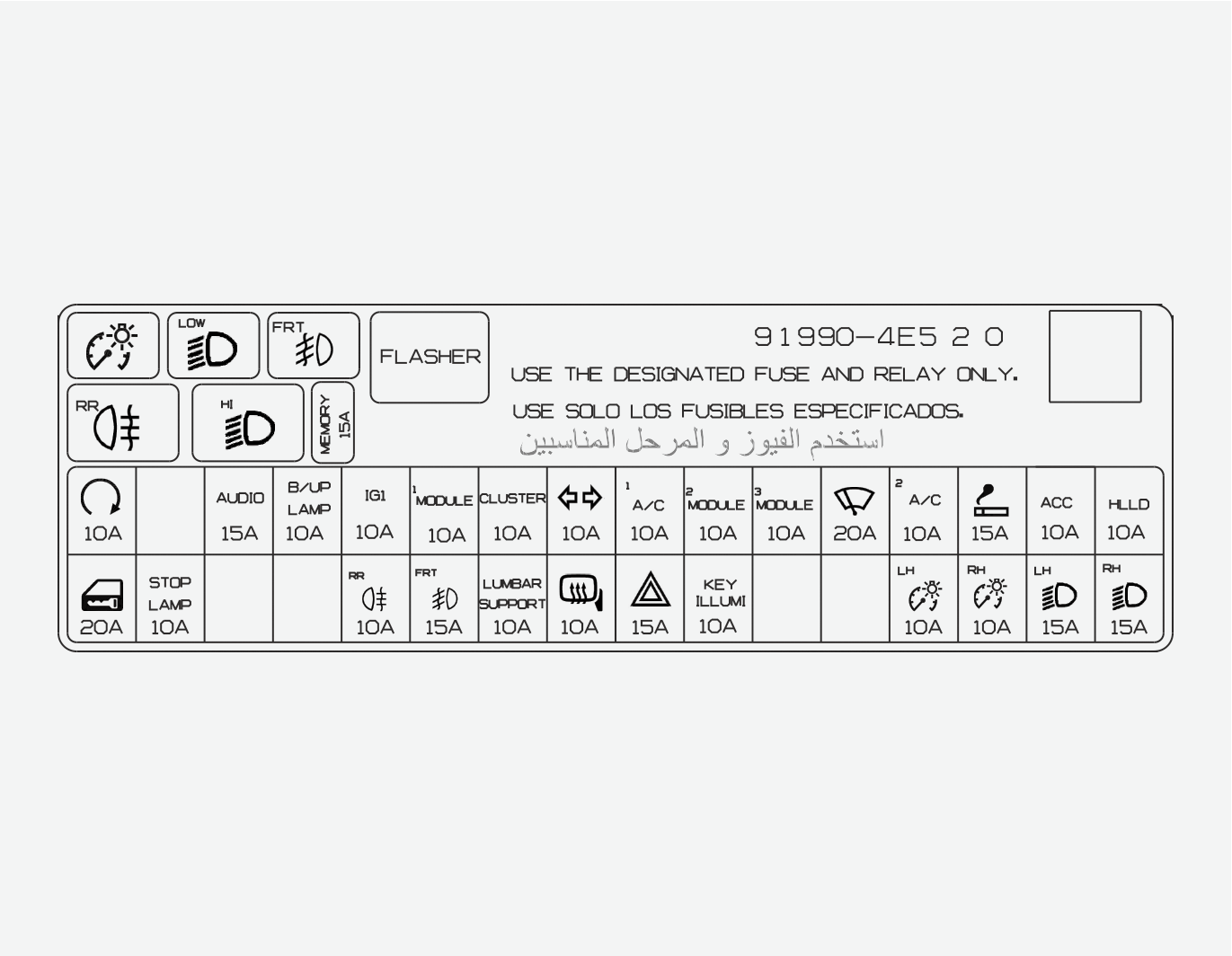

ECM (módulo de control electrónico), bloque de conexiones del compartimento del motor (relé de arranque)

Audio

Interruptor de la luz de marcha atrás, avisador acústico del sistema de advertencia de la distancia de estacionamiento marcha atrás (PDW)

ECM (módulo de control electrónico), alternador, sensor de velocidad del vehículo, sensor de advertencia del filtro de combustible, bomba de inyección del combustible (JT)

Sensor de luz automático

ETACM, tablero de instrumentos

Interruptor de emergencia, interruptor multifunción (luz)

Módulo de control de la calefacción, bloque de conexiones del compartimento del motor (relé del soplador)

Relé de la luz antiniebla delantera, relé del faro de la luz de carretera

Relé de la luz antiniebla trasera, relé del faro de la luz de cruce

Motor limpiaparabrisas, interruptor multifunción (limpiaparabrisas)

Módulo de control de la calefacción, conjunto del actuador de la calefacción, interruptor del soplador

Encendedor

Audio, interruptor del retrovisor exterior

Interruptor del dispositivo de nivelación de los faros, lado de la manija izquierda/lado de la manija derecha del actuador del dispositivo de nivelación de los faros

Caja de relés ICM (relé de bloqueo de las puertas, relé de desbloqueo de las puertas)

Relé de la señal de freno, conector de enlace de datos

Relé de la luz antiniebla trasera

Relé de la luz antiniebla delantera

Interruptor del soporte lumbar del conductor

Caja de relés ICM (relé del retrovisor exterior calefactado)

Caja de relés ICM (relé de emergencia), interruptor de emergencia, módulo de control de la luz de emergencia

Interruptor de aviso de la puerta

Tablero de instrumentos, audio, muelle del reloj, clavija AUX y USB, interruptor del dispositivo de nivelación de los faros, interruptor de peligro, interruptor del desempañador del retrovisor exterior, módulo de control de la calefacción, interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del pasajero, lado de la manija izquierda de la luz de combinación trasera, lado de la manija izquierda de la luz de posición, lado de la manija izquierda del faro

Lado de la manija derecha de la luz de combinación trasera, lado de la manija derecha de la luz de posición, lado de la manija derecha del faro, luz de la matrícula, luz de la matrícula (doble)

Lado de la manilla izquierda de los faros

Lado de la manija derecha de los faros, tablero de instrumentos, fusible (dispositivo de nivelación de los faros)

Fusible (AUDIO), ETACM, tablero de instrumentos, módulo de control de la calefacción, luz delantera del habitáculo, luz central del habitáculo

Tablero de instrumentos, audio, muelle del reloj, interruptor de emergencia, interruptor LPI, clavija AUX y USB, módulo de control del calentador, módulo de control DRL (luz de conducción diurna), interruptor del dispositivo de nivelación de los faros, interruptor del desempañador del retrovisor exterior, interruptor PTO, conector de control PTO, interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante, lado de la manija derecha de la luz de combinación trasera, lado de la manija derecha de la luz de posición, luz de la matrícula, luz de la matrícula (doble)

Relé de la luz antiniebla delantera

Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante

Relé del retrovisor calefactado

Lado de la manija izquierda de la luz de combinación trasera, lado de la manija izquierda de la luz de posición, lado de la manija izquierda del faro, interruptor de desconexión de ESC (control electrónico de estabilidad)

Bloque de conexiones del compartimento del motor (relé de arranque), ECM (módulo de control electrónico)

Audio, interruptor del retrovisor exterior

Encendedor

Relé de la señal de freno, módulo electrónico de la señal de freno, conector de enlace de datos

Relé de bloqueo de las puertas, relé de desbloqueo de las puertas

Interruptor del soporte lumbar del conductor

Sin uso

Módulo de control de la calefacción, conjunto del actuador de la calefacción, interruptor del soplador, ECM (módulo de control electrónico)

Módulo de control de la calefacción, bloque de conexiones del compartimento del motor (relé del soplador)

Motor limpiaparabrisas, interruptor multifunción (limpiaparabrisas)

Interruptor de emergencia, interruptor multifunción (luz)

ECM (módulo de control del motor), sensor de flujo de aire, interruptor de luz de freno, módulo de control de incandescencia

Audio, tablero de instrumentos, ETACM, módulo de control del calentador, interruptor de aviso de las puertas, módulo de control de la presión de los neumáticos, luz del habitáculo delantero, luz del habitáculo central

Unidad DRL (luz de conducción diurna), relé DRL (luz de conducción diurna)

Sensor de velocidad del vehículo, sensor de advertencia del filtro de combustible, sensor de luz automático, módulo de control de presión de los neumáticos, unidad del recordatorio del cinturón del asiento del acompañante, interruptor del dispositivo de autonivelación de los faros, módulo de control de dosificación, lado de la manija izquierda/lado de la manija derecha del actuador del dispositivo de nivelación de los faros

Interruptor de la luz de marcha atrás, avisador acústico del sistema de advertencia de la distancia de estacionamiento marcha atrás (PDW)

Módulo de control del SRS (sistema de sujeción suplementario)

Relé de la luz de carretera, tablero de instrumentos

Relé de la luz antiniebla trasera

ETACM, tablero de instrumentos, resistencia del alternador

Módulo de control del ABS, módulo de control ESC (control electrónico de estabilidad), interruptor de desconexión de ESC (control electrónico de estabilidad), diodo, sensor del ángulo de dirección

Tablero de instrumentos

Interruptor del desempañador del espejo exterior

Bloque de conexiones del compartimento del motor (relé del calefactor de combustible)

Lado de la manija derecha de los faros, relé DRL (luz de conducción diurna)

Lado de la manija izquierda de los faros, relé DRL (luz de conducción diurna)

Relé de emergencia, interruptor de emergencia, módulo de control de la luz de emergencia

Módulo de control DRL (luz de conducción diurna)

Luz de conducción diurna

Faros de carretera

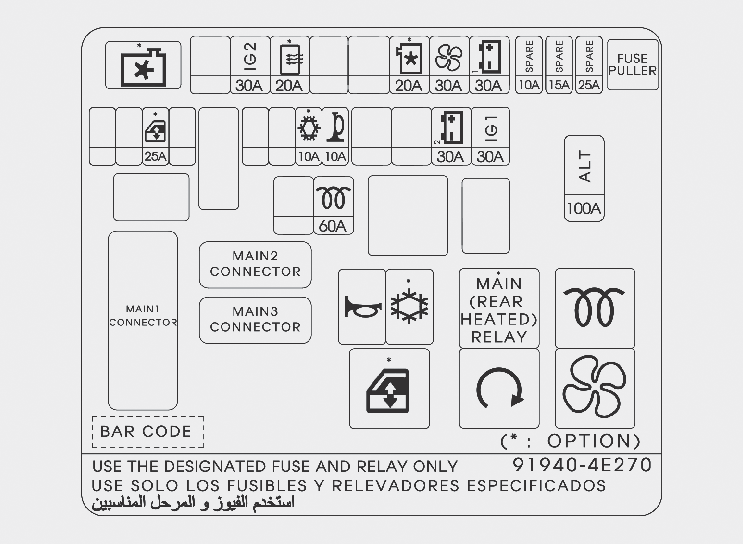

Alternador, fusible - ENC 2/calefacción trasera/ventilador de refrigeración/soplador/batería 1

Interruptor de encendido

Relé principal (trasero calefactado)

Relé del ventilador de refrigeración

Relé del soplador

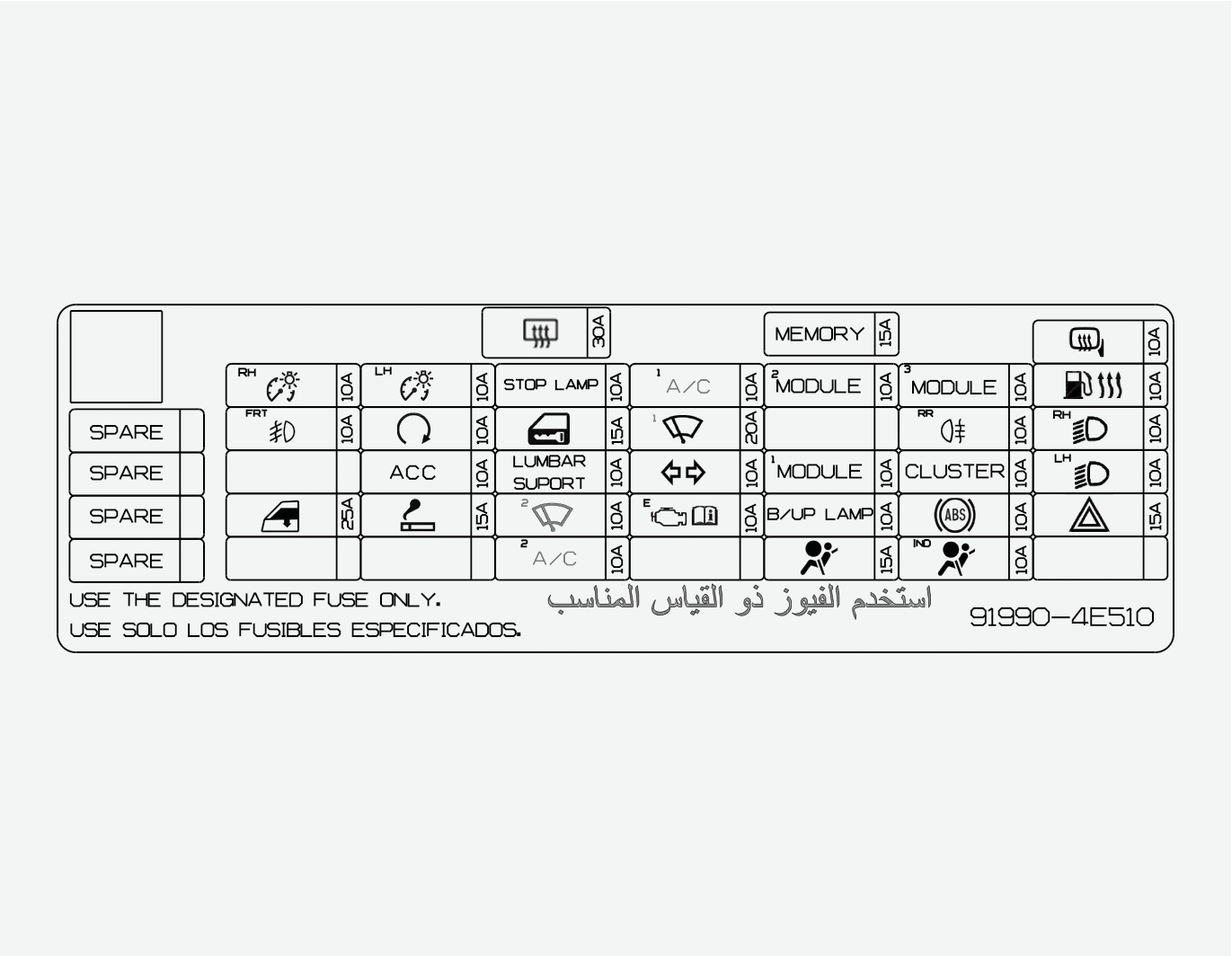

Relé de los elevalunas eléctricos, bloque de conexiones del panel de instrumentos (fusible: espejo calefactado, luces de emergencia, ilum. de la llave)

Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del acompañante

Relé del aire acondicionado

Relé del claxon

Bloque de conexiones del panel de instrumentos (relé del piloto trasero, fusible: luz antiniebla trasera/luz antiniebla delantera/soporte lumbar/bloqueo de las puertas/luz de freno, fusible del conector eléctrico: memoria)

Interruptor de encendido, relé de arranque

Relé de incandescencia

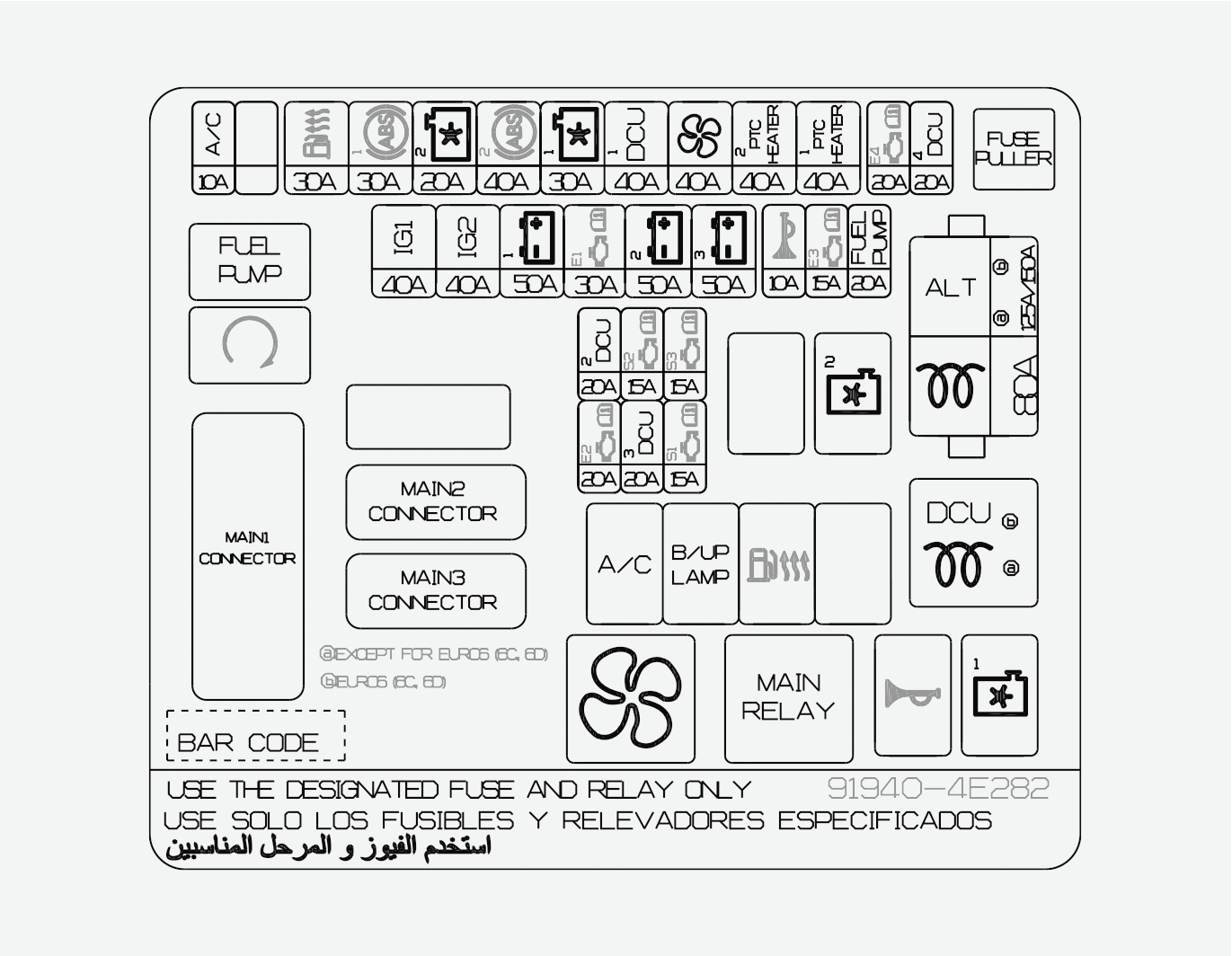

Alternador, fusible (AIRE ACONDICIONADO/CALEFACTOR DE COMBUSTIBLE/ABS 1/VENTILADOR DE REFRIGERACIÓN 2/ABS 2/VENTILADOR DE REFRIGERACIÓN 1/DCU 1/SOPLADOR)

*1. Sin EURO 6/6C: 125 A

*2. Con EURO 6/6C: 150 A

Relé de incandescencia [sin EURO 6/6C]

[Con EURO 6/6C] Módulo de control de incandescencia

Relé A/A

Relé del calentador del combustible

Módulo de control del ABS, módulo de control del ESC (control de estabilidad electrónico)

Relé del ventilador de refrigeración 2

Módulo de control del ABS, módulo de control del ESC (control de estabilidad electrónico)

Relé del ventilador de refrigeración 1

[Con EURO 6C] Relé DCU

Relé del soplador

[Con EURO 6/6C] ECM (módulo de control del motor)

[Con EURO 6C] Módulo de control de la dosificación

Interruptor de encendido

Interruptor de encendido, relé de arranque

Bloque de conexiones del panel de instrumentos (fusible: ESPEJO CALEFACTADO 1/LUZ DE FRENOS/BLOQUEO DE LAS PUERTAS/SOPORTE LUMBAR, fusible del conector eléctrico: MEMORIA)

Relé principal

Bloque de conexiones del panel de instrumentos (fusible: LUZ ANTINIEBLA DELANTERA/ECU 2/AUDIO, relé del piloto trasero, relé del elevalunas eléctrico)

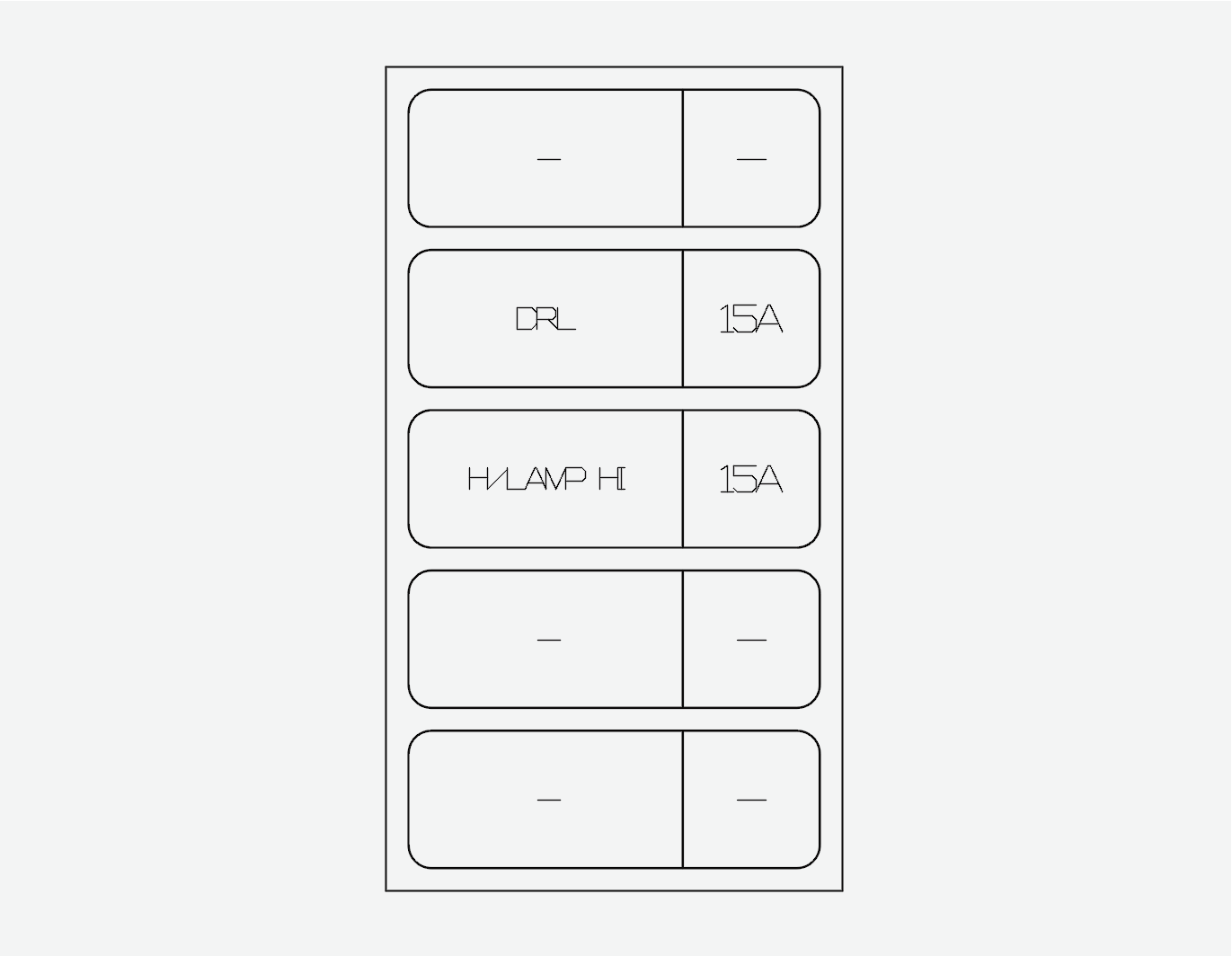

Bloque de conexiones del panel de instrumentos (relé de las luces de cruce, fusible: AIRBAG/MÓDULO 3), bloque de conexiones (fusible: FARO DE CARRETERA, DRL)

Relé del claxon

ECM (módulo de control del motor)

Relé de la bomba de combustible

[Con EURO 6C] Módulo de control de la dosificación

Módulo del inmovilizador, solenoide WGT [Sin EURO 6/6C] Interruptor de la luz de freno, válvula de medición de entrada [Con EURO 6/6C] Válvula de derivación de refrigeración EGR

[Con EURO 6/6C] Sensor de material particulado, sensor Lambda #1/#2 (EURO 6), sensor Lambda (EURO 6), sensor Nox delantero, sensor Nox trasero

ECM (módulo de control del motor) [Con EURO 6/6C] Relé de la bomba de combustible, válvula de medición de entrada, válvula reguladora de presión del raíl

[Con EURO 6C] Módulo de control de la dosificación

Relé del ventilador de refrigeración 2, relé del aire acondicionado, relé de incandescencia (sin EURO 6/6C), relé del ventilador de refrigeración 1
