תיאור לוח נתיכים/ממסרים
ניתן למצוא במכסי לוחות הנתיכים/ממסרים את תווית הנתיכים/ממסרים המציינת את השם והקיבולת של כל נתיך/ממסר.
ייתכן שלא כל תיאורי לוחות הנתיכים בספר זה תואמים לנתיכים שברכבך. ספר זה מעודכן למועד הדפסתו. בעת בדיקת תיבת הנתיכים ברכבכם, עיינו במדבקת תיבת הנתיכים.

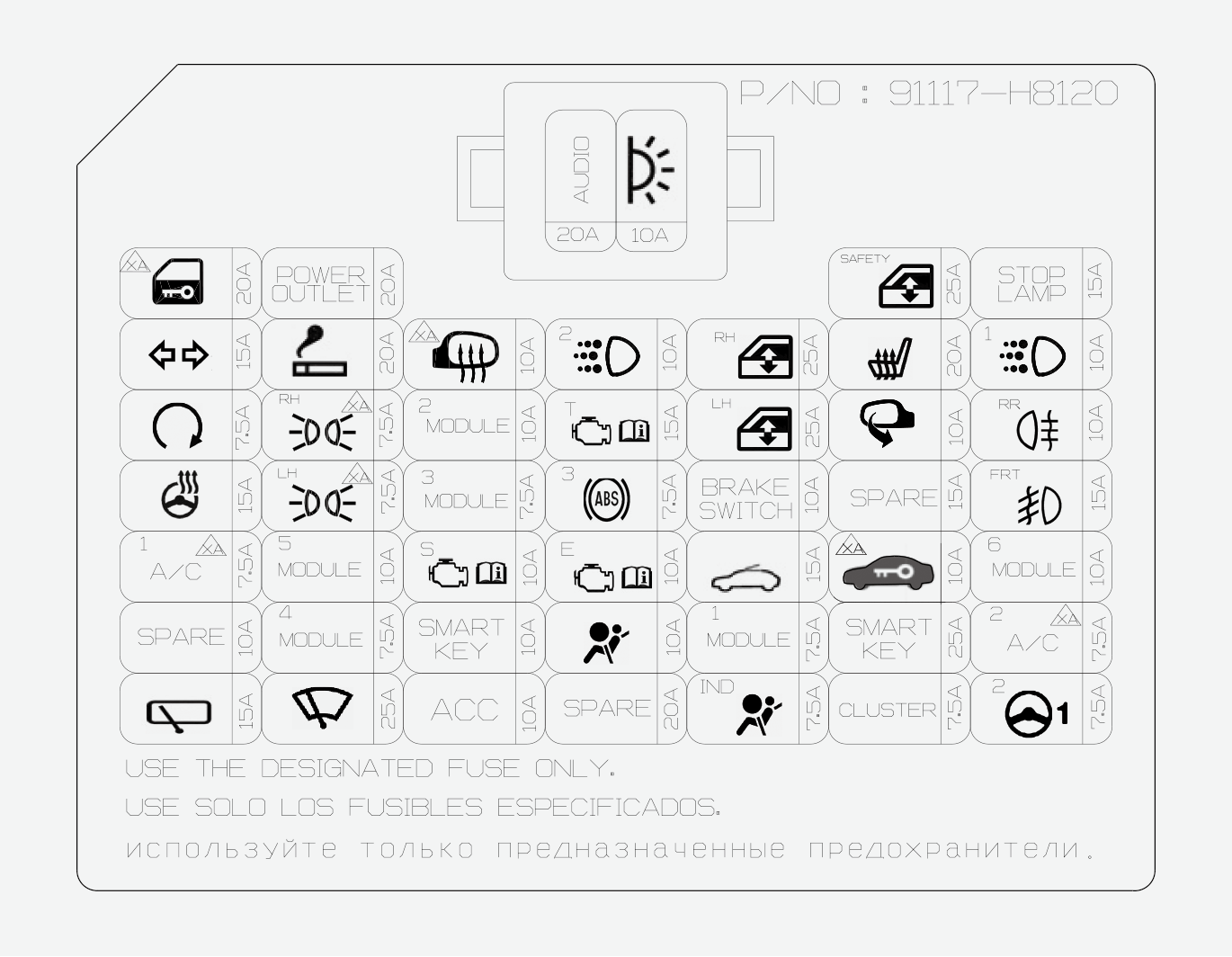

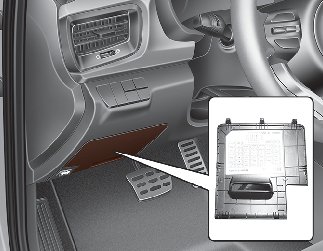

לוח נתיכים בצד הנהג
|
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|---|---|---|
|
|
20 אמפר |
ממסר שחרור נעילת דלת תא המטען, ממסר נעילה, ממסר נעילה/שחרור נעילה של הדלתות |
|
|
20 אמפר |
שקע חשמלי |
|
|
25 אמפר |
תפקוד חלון חשמל בטיחותי לנהג |
|
|
15 אמפר |
מודול אלקטרוני של אות עצירה |
|
|
15 אמפר |
BCM (מודול בקרת גוף), יחידת SLM |
|
|
20 אמפר |
מצת סיגריות |
|
|
10 אמפר |
מראה חשמלית חיצונית בצד הנהג, מראה חשמלית חיצונית בצד הנוסע, מודול בקרת מיזוג אוויר, ECM (מודול בקרת מנוע)/PCM (מודול בקרת מערכת ההנעה) |
|
|
10 אמפר |
מודול בקרת מרכב (חצי מההספק של תאורת יום) |
|
|
25 אמפר |
מתג ראשי של חלונות חשמליים, מתג חלון חשמלי של הנוסע (LHD) |
|
|
20 אמפר |
מודול בקרת מחמם מושב קדמי, |
|
|
10 אמפר |
ממסר DRL (מנורת בזמן שעות היום) |
|
|
7.5 אמפר |
ECM (מודול בקרת מנוע), בלוק מצמת בתא המנוע (ממסר התנעה), נעילת מתג התנעה ומתג מצמד, מפסק טווח התמסורת, ממסר מערכת אזעקה, מודול בקרת מפתח חכם |
|
|
7.5 אמפר |
פנס ראשי צד ימין, פנס לוחית רישוי צד ימין, פנס משולב אחורי (IN/OUT) צד ימין, ILL (+) |
|
|
10 אמפר |
BCM (מודול בקרת מרכב), מתג רפידת התנגשות, מתג קונסולה קדמית, מכ"ם קדמי, מצלמה קדמית, יחידת מכ"ם פינתי אחורי צד שמאל/צד ימין |
|
|
15 אמפר |
בלוק מצמת בתא המנוע (מתג פנס נסיעה לאחור), מפסק טווח התמסורת, מתג מצב ספורט, TCM (מודול בקרת תיבת ההילוכים), חיישן מצמד, חיישן מהירות, מתג מנורת הבלם, מודול מצמד אלקטרוני |
|
|
25 אמפר |
מתג ראשי של חלונות חשמליים, מתג חלון חשמלי של הנוסע (RHD) |
|
|
10 אמפר |
מתג מראה חשמלית חיצונית |
|
|
10 אמפר |
ממסר פנס ערפל אחורי |
|
|
15 אמפר |
קפיץ שעון |
|
|
7.5 אמפר |
פנס ראשי צד ימין, פנס לוחית רישוי צד שמאל, פנס משולב אחורי (IN/OUT) צד שמאל |
|
|
7.5 אמפר |
מודול בקרת מחמם מושב קדמי, אודיו, יחידה ראשית לאודיו, אודיו/וידאו וניווט, מפעיל יחידת כוונון איזון הפנסים הקדמיים צד שמאל/צד ימין, פנס ראשי צד שמאל/צד ימין, מודול בקרת מיזוג האוויר, מראה אלקטרו-כרומית, מתג רפידת התנגשות, ממיר DC-DC, קפיץ שעון, מחוון ידית הילוכים של תיבת הילוכים אוטומטית |
|
|
7.5 אמפר |
מחבר קישור נתונים, מודול בקרת ABS/ESC (בקרת יציבות אלקטרונית) |
|
|
10 אמפר |
מודול בקרת מפתח חכם, מתג פנסי בלימה |
|
|
15 אמפר |
חלופי |
|
|
15 אמפר |
ממסר פנסי ערפל קדמיים |
|
|
7.5 אמפר |
בלוק מצמת בתא המנוע (Blower Relay של מיזוג אוויר), בלוק מצמת בנזין (ממסר חימום PTC), מודול בקרת מיזוג האוויר |
|
|
10 אמפר |
בלוק מצמת בתא המנוע (ממסר פנסים קדמיים LO, ממסר פנסים קדמיים HI), מודול בקרת מחמם מושב קדמי, BCM (מודול בקרת מרכב) |
|
|
10 אמפר |
מנגנון הפעלה של CVVD (משך שסתום משתנה מתמשך) |
|
|
10 אמפר |
ECM (מודול בקרת המנוע)/PCM (מודול בקרת מערכת ההנעה) |
|
|
15 אמפר |
מנוע חלון שמש אחורי |
|
|
10 אמפר |
מודול אימובילייזר |
|
|
10 אמפר |
נעילת מפתח, מתג קונסולה מרכזית, מחבר קישור נתונים |
|
|
10 אמפר |
חלופי |
|
|
7.5 אמפר |
יחידת SLM, BCM (מודול בקרת מרכב), מודול בקרת מפתח חכם |
|
|
10 אמפר |
מודול בקרת מפתח חכם, מודול משבת מנוע, מודול בקרת BSA |
|
|
10 אמפר |
יחידת בקרה של מערכת כריות האוויר |
|
|
7.5 אמפר |
BCM (מודול בקרת גוף), יחידת SLM |
|
|
25 אמפר |
יחידת בקרה של מפתח חכם |
|
|
7.5 אמפר |
מודול בקרת מיזוג האוויר |
|
|
15 אמפר |
ידית רב-תכליתית, מנוע מגב אחורי, ממסר מגב אחורי |
|
|
25 אמפר |
ידית רב-תכליתית, מנוע מגב, בלוק מצמת תא מנוע (ממסר מגב LO) |
|
|
10 אמפר |
Power Outlet Relay, BCM (מודול בקרת מרכב), יחידת SLM, אודיו, יחידה ראשית לאודיו/וידאו וניווט, ממיר DC-DC, מחבר טעינה USB, מתג מראה חשמלית חיצונית, מודול בקרת מפתח חכם |
|
|
20 אמפר |
חלופי |
|
|
7.5 אמפר |
לוח מחוונים |
|
|
7.5 אמפר |
לוח מחוונים |
|
|
7.5 אמפר |
יחידת MDPS (הגה כוח מופעל משאבה) |
|
|
20 אמפר |
ממיר DC-DC, אודיו, יחידה ראשית לאודיו, אודיו/וידאו וניווט |
|
|
10 אמפר |
ממסר פנס תא הנוסעים, מודול בקרת מיזוג האוויר, חיישן תאורה וצילום אוטומטי, BCM (מודול בקרת מרכב), חיישן גשם בלוח המחוונים, יחידת SLM, פנס תא הכפפות, פנס תא המטען, פנס תא הנוסעים, פנס קונסולה עילית, פנס מראת האיפור צד שמאל/צד ימין |

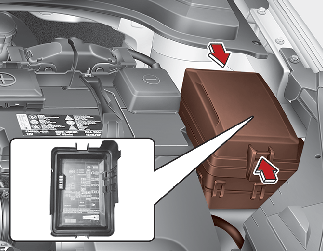

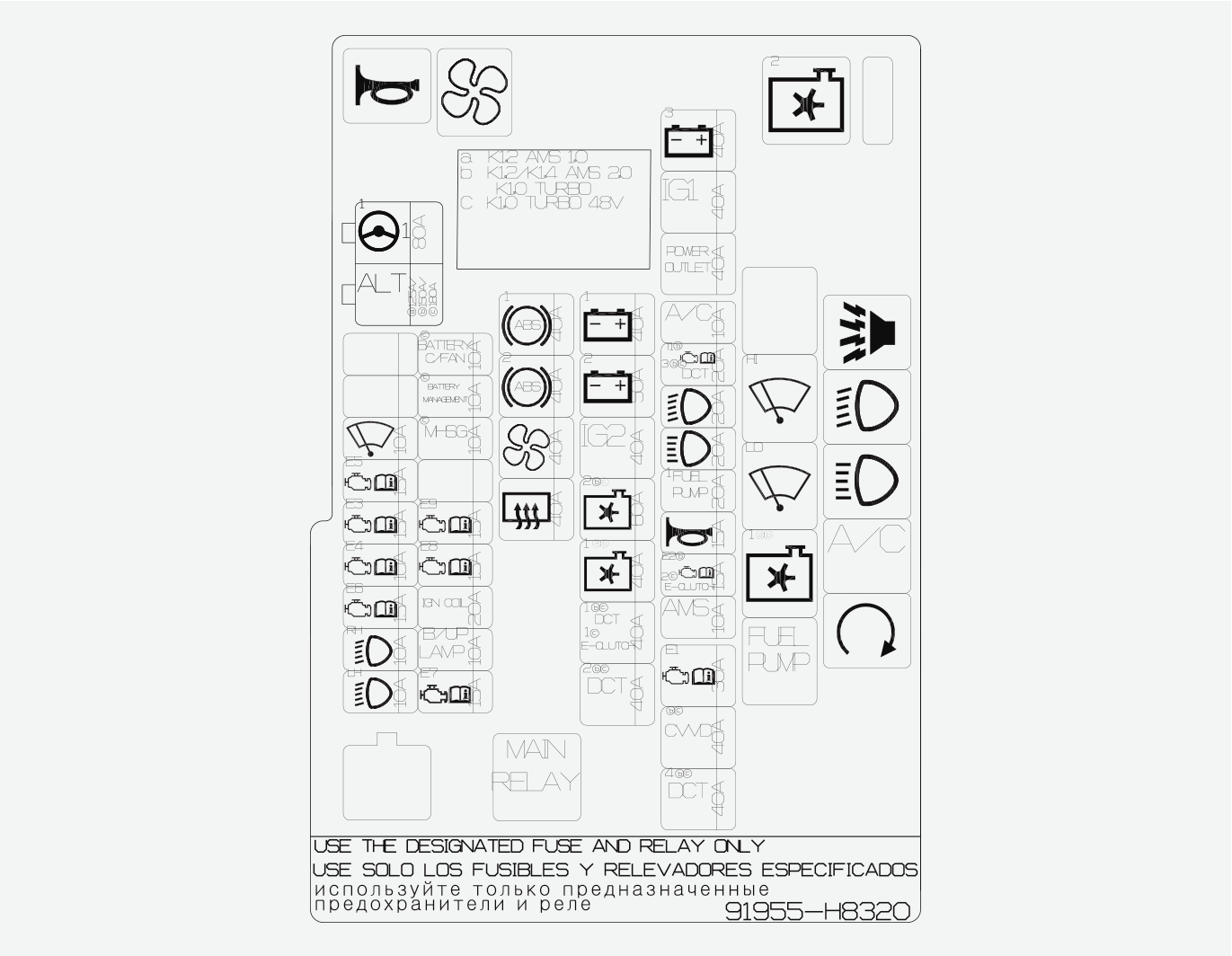

לוח נתיכים בתא המנוע
|
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|---|---|---|
|
|
80 אמפר |
יחידת MDPS (הגה כוח מופעל משאבה) |
|
|
150A / 180A |
נתיך - ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 אמפר |
ממסר מגב LO, מנוע מגב קדמי, ידית רב-תכליתית |
|
|
15 אמפר |
ECM (מודול בקרת מנוע) |
|
|
15 אמפר |
שסתום סולנואידי לבקרת ניקוז האוויר, שסתום בקרת שמן #1/#2, חיישן חמצן (עליון/תחתון) |
|
|
10 אמפר |
ממסר מיזוג אוויר, תת בלוק מצמת (ממסר מאוורר קירור 2), שסתום סולנואידי לבקרת RCV, שסתום משאבת שמן משתנה |
|
|
15 אמפר |
ממסר משאבת דלק |
|
|
10 אמפר |
פנס ראשי צד ימין |
|
|
10 אמפר |
פנס ראשי צד שמאל |
|
|
10 אמפר |
[עם HEV מתון] מאוורר קירור BSA |
|
|
10 אמפר |
[עם HEV מתון] מודול בקרת BSA |
|
|
10 אמפר |
[עם HEV מתון] מתנע היברידי ומנוע גנרטור |
|
|
15 אמפר |
ECM (מודול בקרת מנוע) |
|
|
15 אמפר |
ECM (מודול בקרת מנוע) |
|
|
20 אמפר |
סליל הצתה #1, #2, #3 |
|
|
10 אמפר |
מתג פנס נסיעה לאחור |
|
|
15 אמפר |
ECM (מודול בקרת מנוע) |
|
|
40 אמפר |
מודול בקרה של ABS/ESC (בקרת יציבות אלקטרונית) |
|
|
40 אמפר |
מודול בקרה של ABS/ESC (בקרת יציבות אלקטרונית) |
|
|
40 אמפר |
A/C Blower Relay |
|
|
40 אמפר |
בלוק מצמת תא המנוע (ממסר מפשיר ערפל אחורי) |
|
|
40 אמפר |
בלוק מצמת לוח המחוונים (נתיך - פנסי בלימה, DRL 2, DRL 1, פנס ערפל אחורי, פנס ערפל קדמי, מודול 6, אודיו, פנס תא הנוסעים) |
|
|
50 אמפר |
לוח הנתיכים של לוח המחוונים (נתיך – SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, ממסר החלונות החשמליים) |
|
|
40 אמפר |
מתג התנעה, תיבת ממסר PDM (ממסר IG 2), ממסר התנעה |
|
|
60 אמפר |
תת בלוק מצמת (ממסר מאוורר קירור 2) |
|
|
40 אמפר |
TCM (מודול בקרת תיבת ההילוכים) |
|
|
40 אמפר |
[עם מצמד בלחיצת כפתור] מודול מצמד אלקטרוני |
|
|
40 אמפר |
TCM (מודול בקרת תיבת ההילוכים) |
|
|
40 אמפר |
בלוק מצמת לוח המחוונים (נתיך - נעילת דלתות, פנס איתות, ממסר פנס אחורי)[עם HEV מתון] ממסר ראשי, ממסר צופר |
|
|
40 אמפר |
מתג התנעה, תיבת ממסר PDM (IG1 Relay, ACC Relay) |
|
|
40 אמפר |
בלוק חיבורים של לוח המכשירים (ממסר שקע חשמל) |
|
|
10 אמפר |
ממסר מזגן |
|
|
20 אמפר |
TCM (מודול בקרת תיבת ההילוכים) |
|
|
20 אמפר |
ממסר פנסים קדמיים אור נמוך |
|
|
20 אמפר |
ממסר פנסים קדמיים אור גבוה |
|
|
20 אמפר |
ממסר משאבת דלק |
|
|
15 אמפר |
ממסר צופר מערכת אזעקת פריצה, ממסר צופר |
|
|
15 אמפר |
[עם מצמד בלחיצת כפתור] מודול מצמד אלקטרוני |
|
|
10 אמפר |
[עם ISG] חיישן מצבר |
|
|
30 אמפר |
ENG E9, ENG E8, ממסר ראשי |
|
|
40 אמפר |
מנגנון הפעלה של CVVD (משך שסתום משתנה מתמשך) |
|
|
40 אמפר |
[תיבת הילוכים בעלת מצמד כפול] מפעיל הילוך חכם |
|
סמל |
שם הממסר |
סוג |
|---|---|---|
|
|
ממסר צופר מערכת אזעקה |
MICRO |
|
|
ממסר מגב HI |
MICRO |
|
|
ממסר פנסים קדמיים אור נמוך |
MICRO |
|
|
ממסר מגב LO |
MICRO |
|
|
ממסר פנסים קדמיים אור גבוה |
MICRO |
|
|
ממסר מזגן |
MICRO |
|
|
ממסר משאבת דלק |
MICRO |
|
|
ממסר התנעה |
MICRO |
|
|
ממסר מאוורר קירור 2 |
MICRO |
|
|
ממסר ראשי |
מיני |
|
|
השהיית צופר |
MICRO |
|
|
ממסר מפוח מזגן |
MICRO |
|
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|---|---|---|
|
|
80 אמפר |
יחידת MDPS (הגה כוח מופעל משאבה) |
|
|
125 אמפר / 150 אמפר |
נתיך - ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 אמפר |
ממסר מגב LO, מנוע מגב קדמי, ידית רב-תכליתית |
|
|
15 אמפר |
ECM (מודול בקרת מנוע) |
|
|
15 אמפר |
שסתום סולנואידי לבקרת ניקוז האוויר, שסתום בקרת שמן #1/#2, חיישן חמצן (עליון/תחתון) |
|
|
10 אמפר |
ממסר מאוורר קירור 1, ממסר מיזוג אוויר, חיישן גלגל קדמי צד ימין, תת בלוק מצמת (ממסר מאוורר קירור 2) |
|
|
15 אמפר |
ממסר משאבת דלק, מזרק #1, #2, #3, #4 |
|
|
10 אמפר |
פנס ראשי צד ימין |
|
|
10 אמפר |
פנס ראשי צד שמאל |
|
|
15 אמפר |
ECM (מודול בקרת מנוע) |
|
|
15 אמפר |
ECM (מודול בקרת מנוע) |
|
|
20 אמפר |
סליל הצתה #1, #2, #3, #4 |
|
|
10 אמפר |
[תיבת הילוכים ידנית] מתג פנס נסיעה לאחור |
|
|
15 אמפר |
ECM (מודול בקרת מנוע) |
|
|
40 אמפר |
מודול בקרת ABS (מערכת למניעת נעילת גלגלים)/ESC (בקרת יציבות אלקטרונית) |
|
|
40 אמפר |
מודול בקרת ABS (מערכת למניעת נעילת גלגלים)/ESC (בקרת יציבות אלקטרונית) |
|
|
40 אמפר |
ממסר מפוח מזגן |
|
|
40 אמפר |
בלוק מצמת תא המנוע (ממסר מפשיר ערפל אחורי) |
|
|
40 אמפר |
בלוק מצמת לוח המחוונים (נתיך - פנסי בלימה, DRL 2, DRL 1, פנס ערפל אחורי, פנס ערפל קדמי, מודול 6, אודיו, פנס תא הנוסעים) |
|
|
50 אמפר |
לוח הנתיכים של לוח המחוונים (נתיך – SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, ממסר החלונות החשמליים) |
|
|
40 אמפר |
מתג התנעה, תיבת ממסר PDM (מודולי חלוקת כוח) (IG2 Relay), ממסר התנעה |
|
|
40 אמפר |
ממסר מאוורר קירור 1, תת בלוק מצמת (ממסר מאוורר קירור 2) |
|
|
40 אמפר |
בלוק מצמת לוח המחוונים (נתיך - נעילת דלתות, פנס איתות, ממסר פנס אחורי) |
|
|
40 אמפר |
מתג התנעה, תיבת ממסר PDM (מודולי חלוקת כוח) (IG1 Relay, ACC Relay) |
|
|
40 אמפר |
בלוק חיבורים של לוח המכשירים (ממסר שקע חשמל) |
|
|
10 אמפר |
ממסר מזגן |
|
|
20 אמפר |
ממסר פנסים קדמיים אור נמוך |
|
|
20 אמפר |
ממסר פנסים קדמיים אור גבוה |
|
|
20 אמפר |
ממסר משאבת דלק |
|
|
15 אמפר |
ממסר צופר מערכת אזעקת פריצה, ממסר צופר |
|
|
10 אמפר |
חיישן מצבר |
|
|
30 אמפר |
ENG E9, ENG E8, ממסר ראשי |
|
סמל |
שם הממסר |
סוג |
|---|---|---|
|
|
ממסר צופר מערכת אזעקה |
MICRO |
|
|
ממסר מגב HI |
MICRO |
|
|
ממסר פנסים קדמיים אור נמוך |
MICRO |
|
|
ממסר מגב LO |
MICRO |
|
|
ממסר פנסים קדמיים אור גבוה |
MICRO |
|
|
ממסר מאוורר קירור 1 |
MICRO |
|
|
ממסר מזגן |
MICRO |
|
|
ממסר משאבת דלק |
MICRO |
|
|
ממסר התנעה |
MICRO |
|
|
ממסר מאוורר קירור 2 |
MICRO |
|
|
ממסר ראשי |
מיני |
|
|
השהיית צופר |
MICRO |
|
|
ממסר מפוח מזגן |
MICRO |

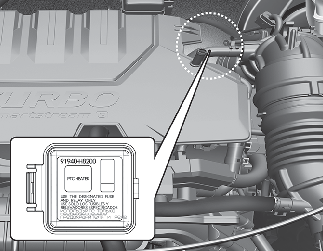

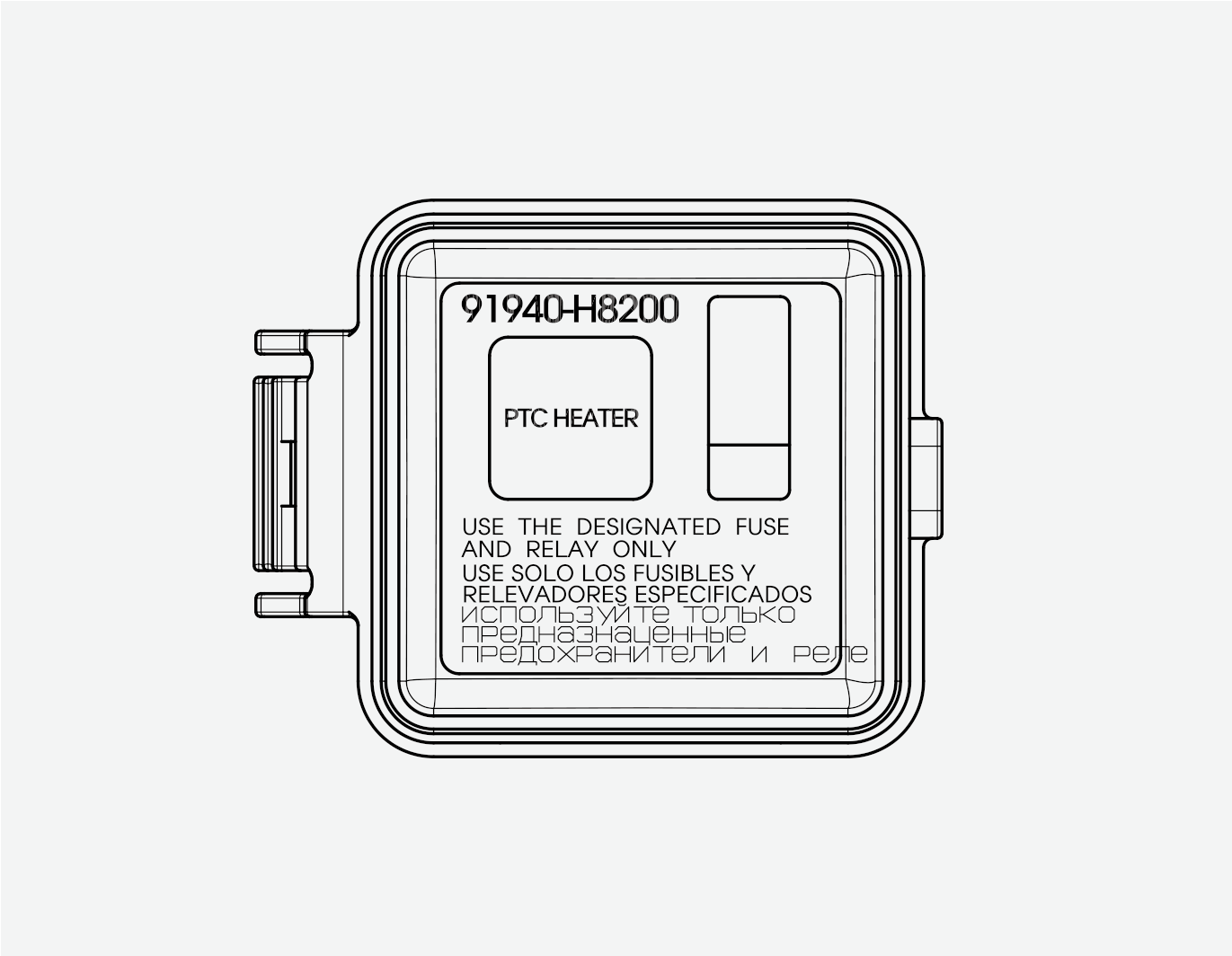

לוח נתיכים בתא המנוע (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV מחמם PTC בלבד)
