Stato di carica

Durante la carica o l'utilizzo (non condizioni di guida) della batteria ad alta tensione è possibile verificarne lo stato di carica dall'esterno del veicolo.

La ricarica richiede circa 3 ~ 4 ore o più per essere completata.

Classificazione		Dettagli		Operazione dell'indicatore luminoso di ricarica
Modalità	Stato	Dettagli		Entrata ricarica	Pulsante di carica
A	PRONTO	Stato non in carica	0 ~ 65 %	Acceso (Giallo)	Spento
A	PRONTO	Stato non in carica	65 ~ 100 %	Acceso (Verde)	Spento
B	Aux. Risparmio batteria/Avvertenza alta tensione	Batteria ausiliaria da 12V in carica / Avviso di stato di alto voltaggio		Acceso (rosso)	Spento
C	In carica	In carica	0 ~ 65 %	Lampeggiante (Giallo)	Spento
C	In carica	In carica	65 ~ 100 %	Lampeggiante (Verde)	Spento
D	Carica completa	Ricarica completa (spegnimento tra 5 secondi)	100 %	On (Verde) → OFF	Spento
E	Carica non riuscita	Errore durante la ricarica		Lampeggiante (Rosso)	Spento
F	Carica programmata in attesa	Prenotazione carica in corso (si spegne dopo 3 minuti)		Spento	Acceso
G	Errore	Stato errore comunicazione CAN		On (Verde) → On (Arancione) → On (Rosso)	Spento

Controllo stato di carica

Durante la carica o l'utilizzo (non condizioni di guida) della batteria ad alta tensione è possibile verificarne lo stato di carica dall'esterno del veicolo.

La ricarica richiede circa 3 ~ 4 ore o più per essere completata.

Per ulteriori informazioni sull'indicatore stato di carica, fare riferimento a Maggiori dettagli.

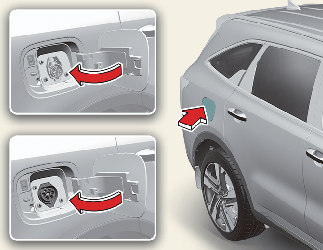

Come scollegare il caricatore CA

Per scollegare il connettore di carica, le porte del veicolo devono essere aperte. Il sistema di blocco impedisce di scollegare il cavo del caricatore con le porte del veicolo chiuse.

NOTA

Per scollegare il connettore di carica, aprire le porte per sbloccare il sistema di blocco del connettore di carica. In caso contrario, il connettore di carica e l'entrata di carica del veicolo potrebbero subire danni.

Tenere il connettore di ricarica per la maniglia ed estrarlo.

Per evitare il furto del cavo di carica, il connettore di carica non può essere scollegato dalla presa quando le porte sono bloccate.

Tuttavia, se il veicolo si trova nel modo AUTO del connettore di carica, il connettore di carica si sblocca automaticamente dalla presa quando la carica è completata.

Se il connettore non viene sbloccato automaticamente dopo il completamento della carica in modalità AUTO, questo viene sbloccato una volta sbloccate tutte le porte.

Per maggiori dettagli, fare riferimento a Maggiori dettagli.

NOTA

Quando si scollega il connettore di carica, non tentare di scollegarlo con forza senza premere il pulsante di rilascio. Ciò potrebbe danneggiare connettore di carica ed entrata di carica del veicolo.

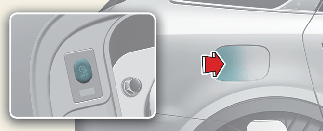

Chiudere lo sportello per la ricarica premendo il bordo centrale posteriore dello stesso.

* Lo sportello di ricarica non dispone di un sistema di bloccaggio.

NOTA

Se non è possibile aprire la porta di ricarica a causa delle temperature rigide, premere leggermente o togliere eventuale ghiaccio nelle vicinanze della porta. Non cercare di aprire la porta di ricarica facendo forza. Se si forza l'apertura, la porta di ricarica può danneggiarsi.
Non alterare o smontare i componenti del cavo di carica. L'operazione potrebbe causare incendi o scossa elettrica, con conseguenti infortuni.
Tenere connettore di carica e spina di carica puliti e asciutti. Anche il cavo di carica deve essere mantenuto asciutto.
Utilizzare una pistola ad aria compressa per soffiare via le sostanze estranee dal connettore di carica e dalla spina di carica.
