Descrizione del pannello fusibili/relè
All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.
Non tutte le scatole dei fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso di ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

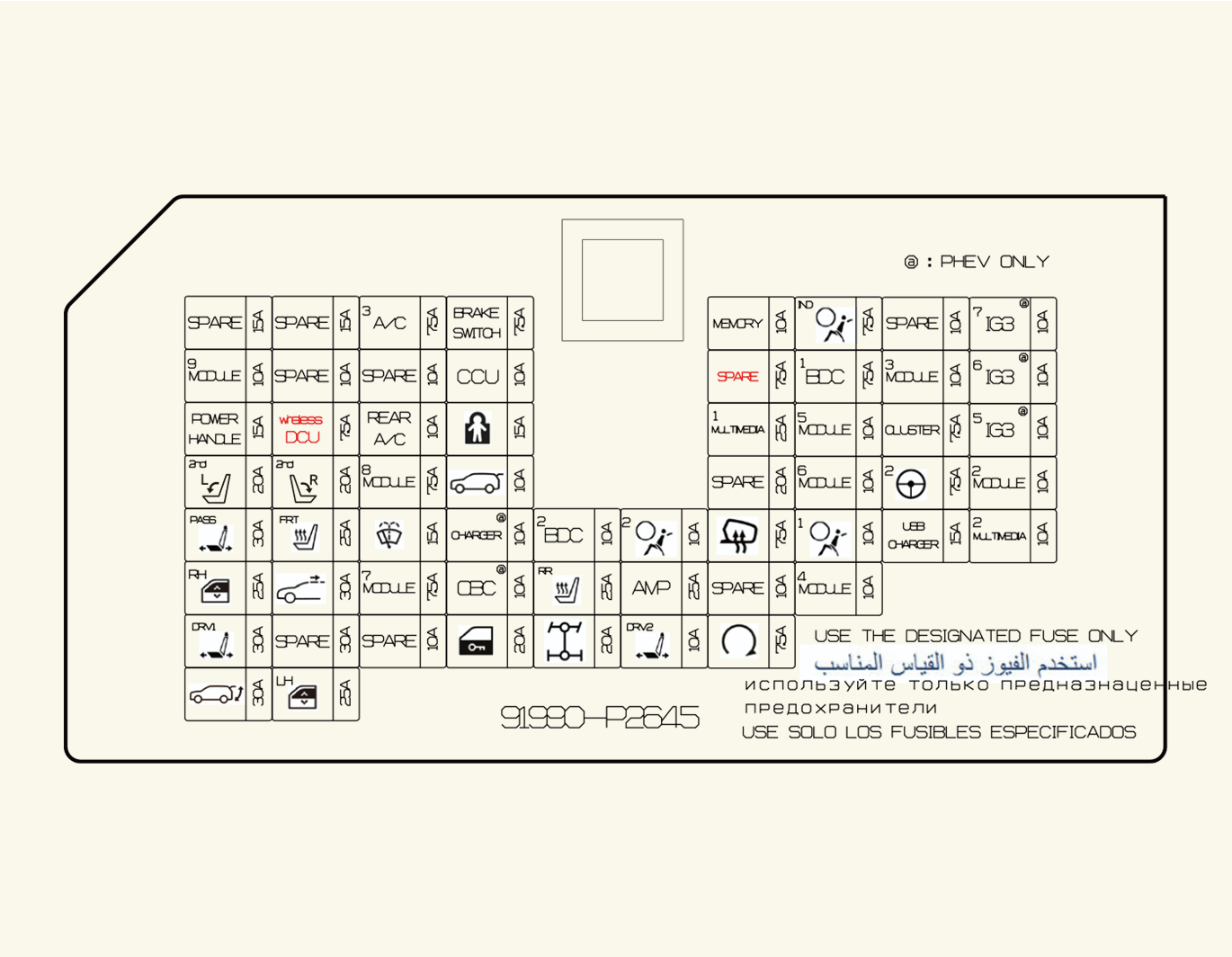

Pannello fusibili lato guida
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
A/C3 |
 |
7,5 A |
MTC (controllo della temperatura manuale), DATC (doppio controllo automatico della temperatura), ERJB (RELÈ PTC HEATER2) |
|
BRAKE SWITCH |
 |
7,5 A |
BDC (Body Domain Contoller), Interruttore luci stop |
|
MEMORY |
 |
10A |
Quadro strumenti, Unità luce creativa, Luce creativa Sx/Dx, BDC (controllo dominio incorporato), Unità telecamera incorporata, HUD, MTC (controllo della temperatura manuale), DATC (doppio controllo automatico della temperatura), ADAS PRK ECU, Interruttore condizionatore posteriore |
|
A/BAG IND |
 |
7,5 A |
Consolle al padiglione |
|
MODULE9 |
 |
10A |
OBD (diagnostica di bordo), solenoide chiave, interruttore di emergenza, interruttore multifunzione, sensore pioggia, sensore sirena UIP, interruttore principale alzacristalli elettrici, interruttore maniglia esterna conducente, interruttore maniglia esterna passeggero, unità portellone elettrico, unità sedile elettrico 1° sedile |
|
IG3 7 |
 |
10A |
CDM (modulo porta di carica) - PHEV |
|
CCU |
 |
10A |
CCU (Unità centrale di comunicazione) |
|
BDC1 |
 |
7,5 A |
BDC (Controllo dominio incorporato) |
|
MODULE3 |
 |
10A |
CCU (Unità centrale di comunicazione), DCU (Unità di connettività dati), Interruttore luci stop |
|
IG3 6 |
 |
10A |
DATC (doppio controllo automatico della temperatura), CCNC (cabina di navigazione per veicolo connesso) - PHEV |
|
POWER HANDLE |
 |
15A |
Unità inclinabile-telescopica |
|
wireless DCU |
 |
7,5 A |
DCU (Unità di connettività dati) |
|
REAR A/C |
 |
10A |
Interruttore condizionatore posteriore, Motore della ventola condizionatore posteriore |
|
CHILD LOCK |
 |
15A |
Blocco bambini portiera posteriore SX/DX |
|
MULTI MEDIA1 |
 |
25A |
CCNC (cabina di navigazione per veicolo connesso) |
|
MODULE5 |
 |
10A |
Caricabatterie wireless, OBD, MTC (controllo della temperatura manuale), DATC (doppio controllo automatico della temperatura), specchietto ECM/DCM, Unità telecamera integrata, CCNC (Cabina di navigazione per veicolo connesso), Unità sedile elettrico 1° sedile, Amplificatore, HLLD (Dispositivo di livellamento dei fari) |
|
CLUSTER |
 |
7,5 A |
Quadro strumenti, HUD (Display a sovrimpressione) |
|
IG3 5 |
 |
10A |
CCU (Unità centrale di comunicazione) - PHEV |
|
2nd ROW SEAT FOLDING LH |
 |
20A |
Attuatore abbattimento sedile seconda fila SX |
|
2nd ROW SEAT FOLDING RH |
 |
20A |
Attuatore abbattimento sedile seconda fila DX |
|
MODULE8 |
 |
7,5 A |
P_LBM (Modulo batteria al litio per parcheggio) |
|
T/GATE OPEN |
 |
10A |
Serratura portellone |
|
MODULE6 |
 |
7,5 A |
Interruttore multifunzione, Interruttore principale alzacristalli elettrici |
|
MDPS2 |
 |
7,5 A |
Unità MDPS (Servosterzo a motore) * MDPS ("Motor Driven Power Steering", "Servosterzo motorizzato") è uguale a EPS ("Electric Power Steering", "Servosterzo elettrico") |
|
MODULE2 |
 |
10A |
Tastiera CCNC (Cabina di navigazione per veicolo connesso), BDC (Controllo dominio incorporato), CCU (Unità centrale di comunicazione), Caricatore USB, Unità fotocamera integrata, CCNC (Cabina di navigazione per veicolo connesso), MTC, DCU (Unità di connettività dati), Console superiore, Amplificatore, Unità di parcheggio ADAS |
|
P/SEAT PASS |
 |
30A |
Motore del sedile elettrico passeggero |
|
S/HEATER FRT |
 |
25A |
Riscaldatore/ventilatore 1° sedile SX/ DX |
|
WASHER |
 |
15A |
Interruttore devioluci |
|
CHARGER |
|
10A |
CDM (modulo porta di carica), ingresso ACTR- PHEV |
|
BDC2 |
 |
10A |
BDC (Controllo dominio incorporato), Interruttore maniglia esterna conducente, Interruttore maniglia esterna passeggero, Leva ATM, Unità/sensore chiave digitale 2.0 |
|
A/BAG2 |
 |
10A |
Unità controllo airbag |
|
HEATED MIRROR |
 |
7,5 A |
Specchietto esterno riscaldato SX/DX |
|
A/BAG1 |
 |
10A |
Unità controllo airbag |
|
USB CHARGER |
 |
15A |
Caricatore USB bagagliaio SX/DX, Caricatore USB 1° sedile SX/DX |
|
MULTI MEDAI2 |
 |
10A |
Non utilizzato |
|
P/WINDOW RH |
 |
25A |
Motore alzacristalli elettrico DX |
|
SUNROOF |
 |
40 A |
Motorino tetto apribile panoramico |
|
MODULE7 |
|
7,5 A |
BDC (Controllo dominio incorporato) |
|
OBC |
 |
10A |
OBC (caricatore di bordo) - PHEV |
|
S/HEATER RR |
 |
15A |
Riscaldatore 2° sedile SX/DX |
|
AMP |
 |
25A |
Amplificatore |
|
MODULE4 |
 |
10A |
Telecamera visione frontale, Unità inclinabile-telescopica, interruttore C/PAD, Unità di trasmissione ADAS, Radar angolare posteriore SX/DX, ECU 4WD, DCU (Unità di controllo dosaggio), Interruttore console, Unità di parcheggio ADAS, Radar anteriore, Radar angolare anteriore SX/DX |
|
P/SEAT DRV1 |
 |
30A |
Motore sedile elettrico conducente |
|
DR LOCK |
 |
20A |
Blocco/sblocco di tutte le portiere |
|
4WD |
 |
20A |
4WD ECU |
|
P/SEAT DRV2 |
 |
30A |
Motore sedile elettrico conducente |
|
START |
 |
10A |
BDC (controllo dominio incorporato), interruttore di accensione |
|
POWER TAILGATE |
|
15A |
Unità portellone elettrico |
|
P/WINDOW LH |
 |
25A |
Motore alzacristalli elettrico SX |

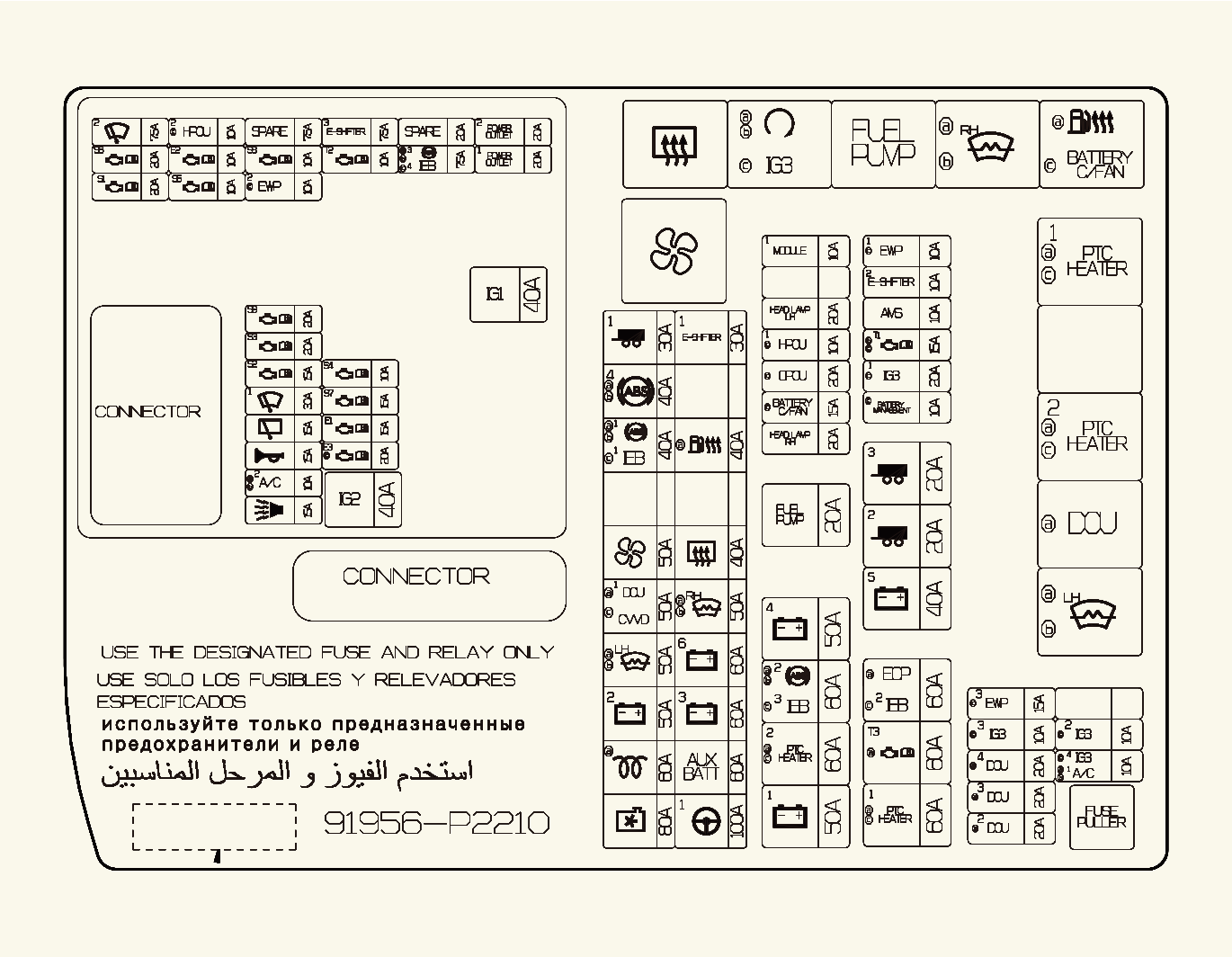

Scatola fusibili vano motore
Non tutte le scatole dei fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso di ispezione del pannello dei fusibili nel veicolo, fare riferimento all'etichetta del pannello dei fusibili all'interno del coperchio dei fusibili. Questo diagramma fornisce le informazioni specifiche relative ai veicoli.
|
Nome fusibile |
Simbolo |
Classificazione dei fusibili |
Circuito protetto |
|---|---|---|---|
|
COOLING FAN |
 |
80 A 100 A |
Motore ventola di raffreddamento 80 A (600 W), Motore ventola di raffreddamento 100 A (715 W) |
|
GCU |
 |
60 A |
Non utilizzato |
|
B+2 |
 |
50 A |
PDC (Controller dominio alimentazione) |
|
W/S Heated Glass LH |
 |
50 A |
Non utilizzato |
|
CVVD |
 |
50 A |
CVVD |
|
BLOWER |
 |
50 A |
Relè ventola |
|
IEB1 |
|
40 A |
Unità IEB |
|
ABS4 |
 |
40 A |
Non utilizzato |
|
TRAILER1 |
 |
30 A |
Modulo rimorchio |
|
MDPS1 |
 |
100 A |
Unità MDPS (Servosterzo a motore) * MDPS ("Motor Driven Power Steering", "Servosterzo motorizzato") è uguale a EPS ("Electric Power Steering", "Servosterzo elettrico") |
|
AUX BATT |
 |
60 A |
Interruttore condizionatore posteriore, Motore della ventola condizionatore posteriore |
|
B+3 |
 |
60 A |
PDC (Controller dominio alimentazione) |
|
B+6 |
 |
60 A |
Blocco PCB |
|
W/S Heated Glass RH |
 |
50 A |
Non utilizzato |
|
REAR HEATED |
 |
40 A |
Relè vetro riscaldato posteriore |
|
FUEL HEATER |
 |
40 A |
Non utilizzato |
|
E-SHIFTER1 |
 |
30 A |
SCU (Unità di controllo cambio tramite filo) |
|
B+1 |
 |
50 A |
PDC (Controller dominio alimentazione) |
|
PTC HEATER2 |
 |
60 A |
[D2.2] Relè riscaldatore PTC 2 |
|
IEB3 |
 |
60A |
Unità IEB |
|
B+4 |
 |
50 A |
PDC (Controller dominio alimentazione) |
|
FUEL PUMP |
 |
20 A |
Relè pompa del carburante |
|
HEAD LAMP RH |
 |
20 A |
FARO DESTRO |
|
BATTERY C/FAN |
 |
15 A |
Ventilatore raffreddamento batteria |
|
OPCU |
 |
20 A |
OPCU (centralina pompa dell'olio) |
|
HPCU |
 |
10A |
HPCU |
|
HEAD LAMP LH |
 |
20 A |
FARO SINISTRO |
|
MODULE1 |
 |
10A |
Sirena UIP (Protezione da intrusioni a ultrasuoni) |
|
PTC HEATER1 |
 |
60A |
Relè riscaldatore1 PTC |
|
TCU3 |
 |
60 A |
Non utilizzato |
|
IEB2 |
|
60A |
Unità IEB |
|
B+5 |
 |
40 A |
PDC (Controller dominio alimentazione) |
|
TRAILER2 |
 |
20 A |
Modulo rimorchio |
|
TRAILER3 |
 |
20 A |
Modulo rimorchio |
|
BMS |
 |
10 A |
BMS (sistema gestione batteria) |
|
IG3 1 |
 |
20A |
Alimentazione principale IG3 - PHEV |
|
TCU1 |
 |
15 A |
[G2.5] TCU |
|
AMS |
 |
10 A |
Sensore batteria |
|
E-SHIFTER2 |
 |
10 A |
SCU (Unità di controllo cambio tramite filo), Interruttore Consolle |
|
EWP1 |
 |
10 A |
EWP (Pompa acqua elettrica) |
|
DCU2 |
 |
20 A |
Non utilizzato |
|
DCU3 |
 |
20 A |
Non utilizzato |
|
DCU4 |
 |
20 A |
Non utilizzato |
|
IG3 3 |
 |
10A |
BMS (Sistema di gestione batteria), OBC (caricatore di bordo) - PHEV |
|
EWP 3 |
 |
15 A |
EWP (Pompa acqua elettrica) |
|
IG3 4 |
 |
10A |
Compressore A/CON - PHEV |
|
IG3 2 |
 |
15A |
HPCU, SCU (Unità di controllo cambio tramite filo) - PHEV |
|
Nome fusibile |
Simbolo |
Classificazione dei fusibili |
Circuito protetto |
|---|---|---|---|
|
IG1 |
 |
40 A |
Blocco PCB (relè IG1/ACC) |
|
IG2 |
 |
40 A |
Blocco PCB (Relè IG2), Relè avvio |
|
WIPER FRT2 |
 |
7,5 A |
BDC(Controllo dominio incorporato), ECU (Unità gestione motore) |
|
SENSOR6 |
 |
20 A |
Sensore ossigeno (a valle) |
|
SENSOR1 |
 |
20 A |
Bobina di accensione n. 1/n. 2/n. 3/n. 4 |
|
ECU2 |
 |
10 A |
ECU (Unità di controllo motore) |
|
SENSOR5 |
 |
10 A |
Relè pompa del carburante |
|
SENSOR8 |
 |
10 A |
OPCU (centralina pompa dell'olio) |
|
EWP2 |
 |
10 A |
EWP (Pompa acqua elettrica) |
|
SENSOR9 |
 |
20 A |
ECU (Unità di controllo motore) |
|
SENSOR3 |
 |
20 A |
ECU (Unità di controllo motore) |
|
SENSOR2 |
 |
15 A |
Pompa spurgo attiva |
|
WIPER FRT1 |
 |
30 A |
Blocco PCB (Relè tergicristalli anteriore: alto, basso) |
|
WIPER RR |
 |
15 A |
Blocco PCB (Relè tergicristalli posteriore) |
|
HORN |
 |
15 A |
Blocco PCB (Relè avvisatore acustico) |
|
A/CON2 |
 |
10 A |
Non utilizzato |
|
B/ALARM HORN |
 |
15 A |
Blocco PCB (Relè avvisatore acustico allarme antifurto) |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (Unità di controllo cambio tramite filo), Interruttore Consolle |
|
TCU2 |
 |
10 A |
TCU |
|
SENSOR4 |
 |
10 A |
Ventola di raffreddamento, solenoide di aspirazione variabile, controllo continuo albero a camme, termostato elettrico, elettrovalvola di controllo spurgo, valvola di ricircolo, modulo di controllo delle perdite dell'evaporatore |
|
SENSOR7 |
 |
15 A |
Sensore ossigeno (a monte) |
|
ECU1 |
 |
15 A |
ECU (Unità di controllo motore) |
|
ECU 3 |
 |
20 A |
ECU (Unità di controllo motore) |
|
IEB 4 |
 |
10 A |
IEB (unità freno elettrico integrato) |
|
POWER OUTLET2 |
 |
20 A |
Presa di alimentazione consolle posteriore |
|
POWER OUTLET1 |
 |
20 A |
Presa di alimentazione bagagliaio |
Per il tipo di relè fare riferimento alla seguente tabella.
|
Nome relè |
Tipo |
|---|---|
|
Relè pompa del carburante |
MICRO |
|
Relè ventilatore raffreddamento batteria |
MICRO |
|
Relè riscaldatore PTC N. 1 |
MICRO |
|
Relè riscaldatore PTC N. 2 |
MICRO |
|
Relè ventola |
MINI |
|
Relè riscaldato posteriormente |
MICRO |

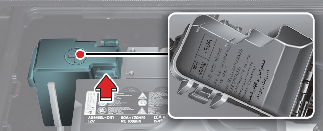

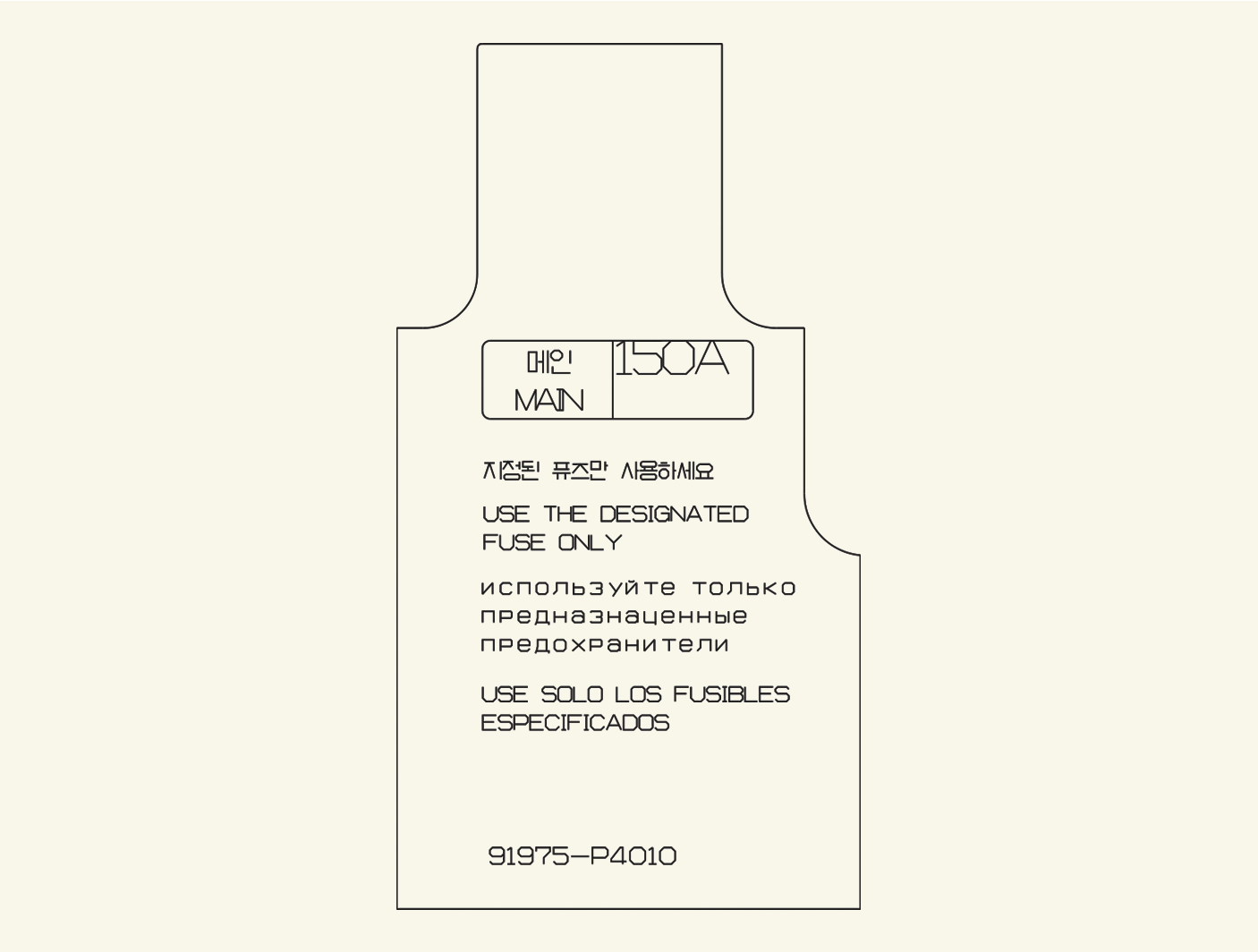

Pannello fusibili vano motore elettrico (Coperchio terminale batteria)
