Opis skrzynki bezpieczników/przekaźników
Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta, zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.
Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

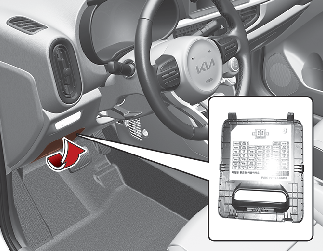

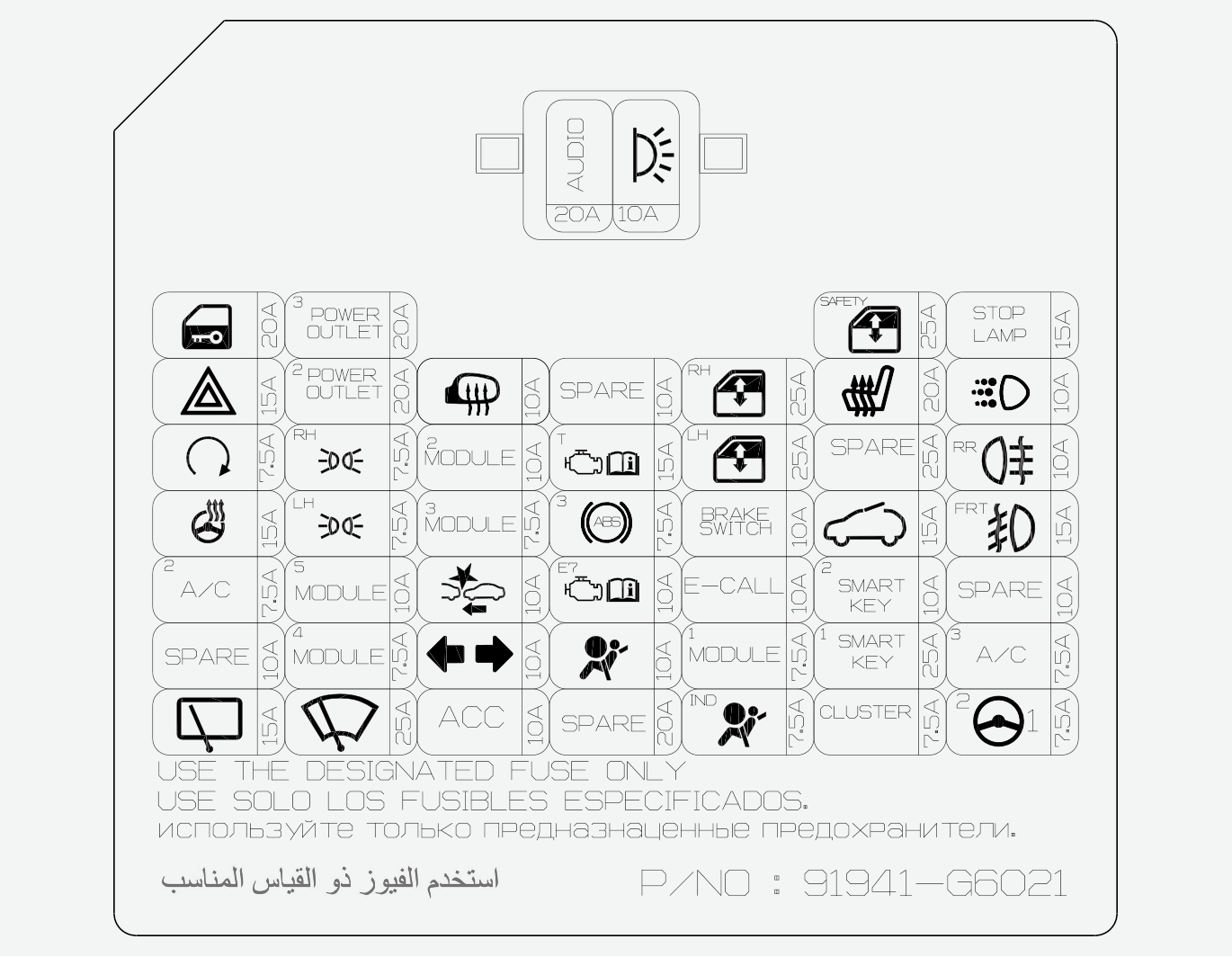

Panel bezpiecznikowy od strony kierowcy
|
Symbol |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|
|
|
20A |
System audio, jednostka główna systemu audio/wideo i nawigacji, przetwornik niskiego napięcia DC-DC |
|
|
10A |
Zestaw wskaźników, BCM (moduł sterowania nadwoziem)/SLM (moduł sterowania pasami bezpieczeństwa i oświetleniem), moduł sterujący klimatyzacją, MUT (test wielomodułowy), lampka lusterka kierowcy, lampka oświetlenia bagażnika, lampka oświetlenia kabiny/lampka konsoli dachowej, przełącznik elektrycznego sterowania lusterkami zewnętrznymi, czujnik fotoelektryczny, system ostrzegania o możliwości kolizji w martwym polu |
|
|
20A |
Zatrzask blokady drzwi kierowcy, Przekaźnik odblokowania klapy tylnej, Przekaźnik blokowania/odblokowania drzwi |
|
|
20A |
Gniazdko zasilania |
|
|
25A |
Moduł elektrycznego sterowania szybą po stronie kierowcy z zabezpieczeniem |
|
|
15A |
SSEM (moduł elektroniczny sygnału zatrzymania) |
|
|
15A |
BCM (Moduł sterowania nadwoziem), Przełącznik świateł awaryjnych |
|
|
20A |
Zapalniczka |
|
|
10A |
Nagrzewnica lusterka zewnętrznego, ECM (Moduł sterowania silnikiem)/PCM (Moduł sterowania układem napędowym), Moduł sterujący klimatyzacji |
|
|
10A |
- |
|
|
25A |
Przełącznik główny elektrycznego podnoszenia szyby, przełącznik elektrycznego podnoszenia szyby po stronie pasażera |
|
|
20A |
Moduł sterujący fotelem kierowcy/pasażera |
|
|
10A |
Przekaźnik DRL (świateł do jazdy dziennej) |
|
|
7,5 A |
[Bez funkcji bezkluczykowego otwierania drzwi pojazdu] Przełącznik sprzęgła, ECM (Moduł sterowania silnikiem), Moduł sterowania inteligentnego kluczyka, Blok złączek komory silnika (Przekaźnik rozruchu), przełącznik blokady [z funkcją bezkluczykowego otwierania drzwi pojazdu] Przekaźnik alarmu przeciwwłamaniowego |
|
|
7,5 A |
Reflektor prawy, tylna lampa zespolona prawa, podświetlenie (+), lampka oświetlenia tablicy rejestracyjnej prawa |
|
|
10A |
Przełącznik konsoli, moduł sterujący fotela kierowcy/pasażera, lusterko wewnętrzne, siłownik urządzenia poziomującego reflektor lewy/prawy, MUT (test wielomodułowy), wskaźnik przełożenia zautomatyzowanej ręcznej skrzyni biegów, moduł E-call, system audio, jednostka główna systemu audio/wideo i nawigacji, moduł sterujący układu klimatyzacji, przetwornik niskiego napięcia DC-DC, sprężyna zegarowa |
|
|
15A |
Blok złączek komory silnika (włącznik świateł cofania, przekaźnik pompy podciśnienia, przekaźnik świateł cofania), włącznik świateł stop, przełącznik pompy podciśnienia, czujnik prędkości pojazdu, czujnik sprzęgła, przełącznik blokady, przełożenie zautomatyzowanej ręcznej skrzyni biegów, moduł sterowania zautomatyzowaną ręczną skrzynią biegów |
|
|
25A |
Przełącznik główny elektrycznego podnoszenia szyby, przełącznik elektrycznego podnoszenia szyby po stronie pasażera |
|
|
25A |
- |
|
|
10A |
Tylne światła przeciwmgłowe, Zestaw przyrządów i wskaźników |
|
|
15A |
Sprężyna zegarowa (podgrzewana kierownica) |
|
|
7,5 A |
Reflektor lewy, tylna lampa zespolona lewa, lampka oświetlenia tablicy rejestracyjnej lewa |
|
|
7,5 A |
BCM (moduł sterowania nadwoziem), przełącznik na desce rozdzielczej, system ostrzegania o możliwości kolizji w martwym polu |
|
|
7,5 A |
Moduł sterujący systemu ABS (zapobiegającego blokowaniu kół) i systemu ESC (elektronicznego systemu kontroli stabilności), Diagnostyka |
|
|
10A |
Przełącznik świateł stop, Moduł sterujący inteligentnego kluczyka |
|
|
15A |
Silniczek okna dachowego |
|
|
15A |
Przednie światło przeciwmgłowe, Zestaw przyrządów i wskaźników |
|
|
7,5 A |
Moduł sterujący klimatyzacją, Podwójny przełącznik ciśnienia, Blok złączek komory silnika (Przekaźnik dmuchawy) |
|
|
10A |
Blok złączek komory silnika (Przekaźnik świateł mijania, Przekaźnik świateł drogowych), Nagrzewnica dyszy, Moduł sterujący fotelem kierowcy/pasażera |
|
|
10A |
Moduł sterujący AEB (autonomicznego systemu hamowania awaryjnego), moduł kamery przedniej |
|
|
10A |
PCM (Moduł sterowania układem napędowym)/ECM (Moduł sterowania silnikiem), Moduł sterujący kluczyka inteligentnego/Moduł immobilizera |
|
E-CALL |
10A |
Moduł E-Call |
|
|
10A |
Moduł immobilizera |
|
|
10A |
- |
|
|
10A |
- |
|
|
7,5 A |
BCM (Moduł sterowania nadwoziem)/SLM (Moduł sterowania pasami bezpieczeństwa i oświetleniem), Moduł sterowania inteligentnym kluczykiem |
|
|
10A |
Przełącznik świateł awaryjnych |
|
|
10A |
ACU (Moduł sterowania poduszkami powietrznymi) |
|
|
7,5 A |
BCM (moduł sterowania nadwoziem)/SLM (moduł sterowania pasami bezpieczeństwa i oświetleniem) |
|
|
25A |
Moduł sterowania inteligentnego kluczyka |
|
|
7,5 A |
Moduł sterujący klimatyzacją |
|
|
15A |
Przełącznik wielofunkcyjny (Wycieraczki) |
|
|
25A |
Przełącznik wielofunkcyjny (Wycieraczki), Silnik wycieraczki przedniej |
|
|
10A |
BCM (moduł sterowania nadwoziem)/SLM (moduł sterowania pasami bezpieczeństwa i oświetleniem), moduł MTS (system telematyczny Mozen), moduł E-Call, system audio, przetwornik niskiego napięcia DC-DC, jednostka główna systemu audio/wideo i nawigacji, moduł sterowania inteligentnego kluczyka, przełącznik elektrycznego sterowania lusterkami zewnętrznymi, przekaźnik gniazda zasilania |
|
|
20A |
- |
|
|
7,5 A |
Zestaw przyrządów i wskaźników, Moduł sterujący klimatyzacją |
|
|
7,5 A |
Zestaw wskaźników |
|
|
7,5 A |
Jednostka MDPS (układ kierowniczy wspomagany silnikiem elektrycznym) |

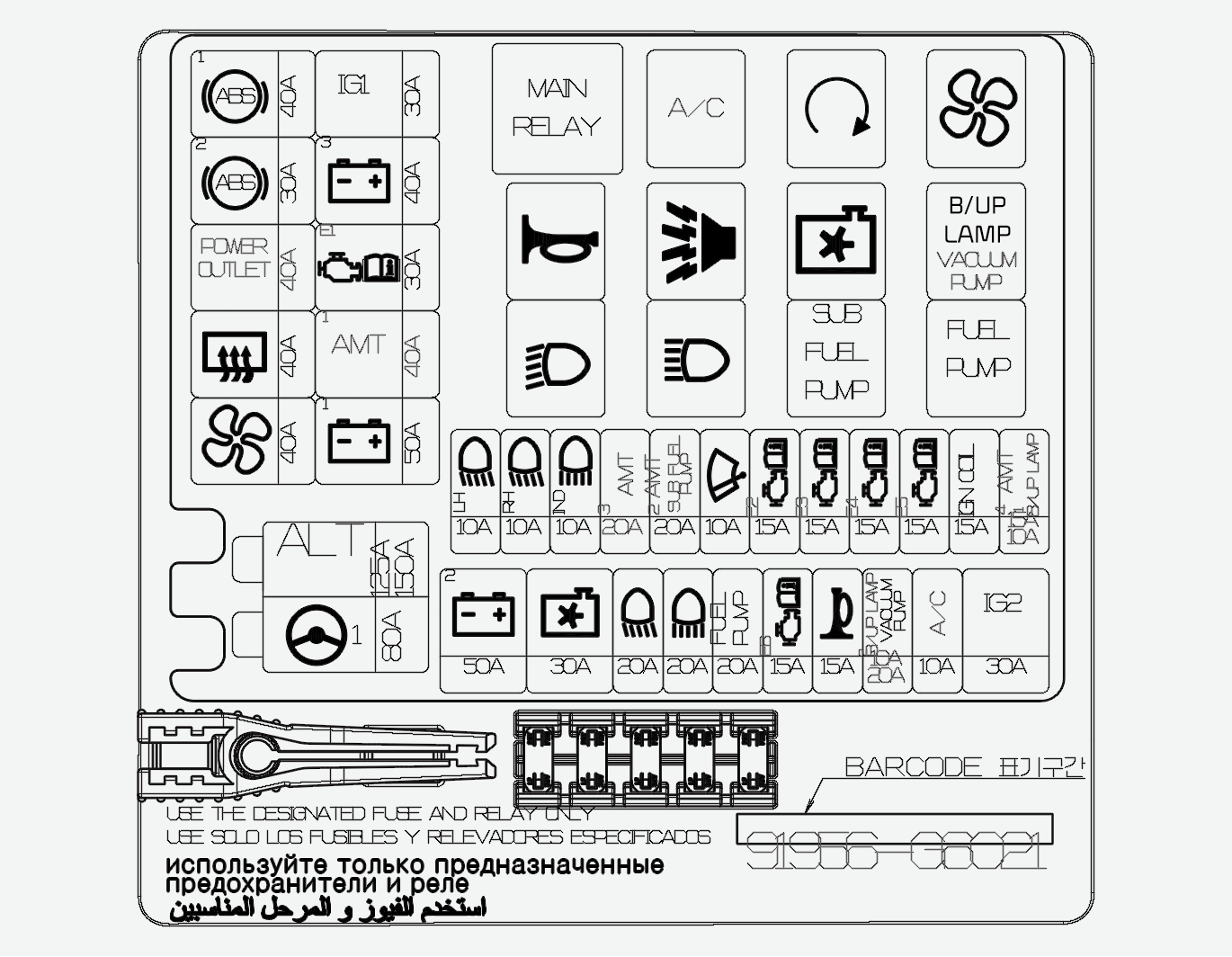

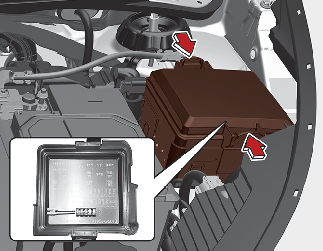

Skrzynka bezpieczników w komorze silnika
|
Symbol |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|
|
|
125A (bez ISG) 150A (z ISG) |
Bezpiecznik (ABS1, ABS2, PODGRZ. TYŁ, GNIAZDO ZAS., DMUCHAWA), Alternator |
|
|
80A |
Moduł MDPS (Elektryczne wspomaganie kierownicy) |
|
|
40A |
Moduł sterujący systemu ABS (zapobiegającego blokowaniu kół) i systemu ESC (elektronicznego systemu kontroli stabilności), Uniwersalne złącze kontrolne |
|
|
30A |
[Z inteligentnym kluczykiem] Skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC) [Bez inteligentnego kluczyka] Przełącznik zapłonu |
|
|
30A |
Moduł sterujący systemu ABS (zapobiegającego blokowaniu kół) i systemu ESC (elektronicznego systemu kontroli stabilności) |
|
|
40A |
Blok złączek deski rozdzielczej (przekaźnik świateł tylnych), blok złączek deski rozdzielczej (zamki drzwi, światła awaryjne) |
|
|
40A |
Blok złączek deski rozdzielczej (przekaźnik gniazdka zasilania) |
|
|
30A |
[Smartstream G1.0, G1.2] Przekaźnik główny (BEZPIECZNIK – ECU2, ECU3) |
|
|
40A |
Blok złączek deski rozdzielczej (Przekaźnik tylnej szyby ogrzewanej) |
|
|
40A |
BEZPIECZNIK (AMT2, AMT3, AMT4) |
|
|
40A |
Przekaźnik nawiewu |
|
|
50A |
Blok złączek deski rozdzielczej (przekaźnik elektrycznego sterowania szyb), bezpiecznik bloku złączek deski rozdzielczej (okno dachowe, ogrzewanie fotela, inteligentny kluczyk 1, inteligentny kluczyk 2, przełącznik hamulca, zabezpieczenie szyb sterowanych elektrycznie, E-CALL) |
|
|
10A |
Reflektor lewy, Zestaw przyrządów i wskaźników |
|
|
10A |
Reflektor prawy |
|
|
10A |
Zestaw wskaźników |
|
|
20A |
Moduł sterowania zautomatyzowaną ręczną skrzynią biegów |
|
|
20A |
Moduł sterowania zautomatyzowaną ręczną skrzynią biegów |
|
|
10A |
ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) |
|
|
15A |
[Smartstream G1.0, G1.2] ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) |
|
|
15A |
ECM (moduł sterowania silnikiem) / PCM (Moduł sterowania układem napędowym) [(Silnik benzynowy) 1.0 MPI, 1.2 MPI] Przekaźnik sprężarki klimatyzatora, zawór sterujący olejem w przekaźniku dmuchawy chłodzącej IN/EX(M/T), zawór elektromagnetyczny odpowietrzania zbiornika paliwa (M/T), zawór zatrzymywania płynu chłodzącego (A/T) |
|
|
15A |
Zawór zamykania kanistra, czujnik kół po prawej stronie, czujnik tlenu na górze/na dole [(Silnik benzynowy) 1.0 MPI, 1.2 MPI], zawór zatrzymywania płynu chłodzącego (M/T) [Smartstream G1.0, G1.2] ECM (moduł sterowania silnikiem) / PCM (Moduł sterowania układem napędowym) Zawór elektromagnetyczny odpowietrzania zbiornika paliwa, zmienny zawór elektromagnetyczny poboru, zawór recyrkulacyjny, zawór sterujący olejem IN/EX Przekaźnik klimatyzatora, przekaźnika wentylatora, zmienna pompa oleju |
|
|
15A |
ECM (moduł sterowania silnikiem) / PCM (Moduł sterowania układem napędowym), przekaźnik pompy paliwa, wtryskiwacz nr 1/2/3/4 [(silnik benzynowy) 1.0 MPI, 1.2 MPI] Zawór sterujący olejem IN/EX (A/T), zawór elektromagnetyczny odpowietrzania zbiornika paliwa (A/T) |
|
|
15A |
Cewka zapłonowa nr 1/2/3/4 Kondensator [(silnik benzynowy) 1.2 MPI] |
|
|
15 A (z AMT) |
Moduł sterowania zautomatyzowaną ręczną skrzynią biegów |
|
|
10 A (bez AMT) |
Włącznik świateł cofania, zestaw wskaźników, jednostka główna systemu audio/wideo i nawigacji, światła cofania, lusterko wewnętrzne |
|
|
50A |
Bezpiecznik bloku złączek deski rozdzielczej (przednie światła przeciwmgielne, tylne światło przeciwmgielne, system audio, lampka oświetlenia kabiny, DRL, światło stop) |
|
|
30A |
Przekaźnik wentylatora |
|
|
20A |
Przekaźnik świateł mijania |
|
|
20A |
Przekaźnik reflektorów drogowych |
|
|
20A |
Przekaźnik pompy paliwowej |
|
|
15A |
ECM (Moduł sterowania silnikiem)/PCM (Moduł sterowania układem napędowym) |
|
|
15A |
Przekaźnik klaksonu, przekaźnik klaksonu alarmu przeciwwłamaniowego |
|
|
10A (z AMT) |
Przekaźnik świateł cofania |
|
|
20 A (z automatyczną skrzynią biegów) |
Przekaźnik pompy podciśnienia |
|
|
10A |
Przekaźnik klimatyzacji |
|
|
30A |
Przekaźnik rozruchu, Skrzynka przekaźników PDM (Przekaźnik IG2), Przełącznik zapłonu |
|
Symbol |
Nazwa przekaźnika |
Typ |
|---|---|---|
|
|
Przekaźnik główny |
MINI |
|
|
Przekaźnik klimatyzacji |
MIKRO |
|
|
Przekaźnik zapłonowy |
MIKRO WYSOKOPRĄDOWY |
|
|
Przekaźnik nawiewu |
MIKRO WYSOKOPRĄDOWY |
|
|
Przekaźnik klaksonu |
MIKRO |
|
|
Przekaźnik klaksonu alarmu antywłamaniowego |
MIKRO |
|
|
Przekaźnik wentylatora |
MIKRO WYSOKOPRĄDOWY |
|
|
Przekaźnik świateł cofania AMT (z AMT) |
MIKRO |
|
|
Przekaźnik pompy podciśnienia (z automatyczną skrzynią biegów) |
MIKRO |
|
|
Przekaźnik świateł mijania |
MIKRO WYSOKOPRĄDOWY |
|
|
Przekaźnik reflektorów drogowych |
MIKRO |
|
|
Przekaźnik pompy paliwowej |
MIKRO |
|
Symbol |
Prąd znam. bezpiecznika |
Chroniony obwód |
|---|---|---|
|
|
125A |
Bezpiecznik (ABS1, ABS2, PODGRZ. TYŁ, GNIAZDO ZAS., DMUCHAWA), Alternator |
|
|
80A |
Moduł MDPS (Elektryczne wspomaganie kierownicy) |
|
|
40A |
Moduł sterujący systemu ABS (zapobiegającego blokowaniu kół) i systemu ESC (elektronicznego systemu kontroli stabilności), Uniwersalne złącze kontrolne |
|
|
30A |
[Z inteligentnym kluczykiem] Skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC) [Bez inteligentnego kluczyka] Przełącznik zapłonu |
|
|
30A |
Moduł sterujący systemu ABS (zapobiegającego blokowaniu kół) i systemu ESC (elektronicznego systemu kontroli stabilności) |
|
|
40A |
BEZPIECZNIK (SUB FEUL PUMP), blok złączek deski rozdzielczej (przekaźnik świateł tylnych), blok złączek deski rozdzielczej (zamki drzwi, światła awaryjne) |
|
|
40A |
Blok złączek deski rozdzielczej (przekaźnik gniazdka zasilania) |
|
|
30A |
Przekaźnik główny |
|
|
40A |
Blok złączek deski rozdzielczej (Przekaźnik tylnej szyby ogrzewanej) |
|
|
40A |
Przekaźnik nawiewu |
|
|
50A |
Blok złączek deski rozdzielczej (przekaźnik elektrycznego sterowania szyb), bezpiecznik bloku złączek deski rozdzielczej (okno dachowe, ogrzewanie fotela, inteligentny kluczyk 1, inteligentny kluczyk 2, przełącznik hamulca, zabezpieczenie szyb sterowanych elektrycznie) |
|
|
10A |
Reflektor lewy, Zestaw przyrządów i wskaźników |
|
|
10A |
Reflektor prawy |
|
|
10A |
Zestaw wskaźników |
|
|
20A |
Przekaźnik dodatkowej pompy paliwowej |
|
|
10A |
ECM (moduł sterowania silnikiem)/PCM (moduł sterowania układem napędowym) |
|
|
15A |
ECM (moduł sterowania silnikiem) / PCM (Moduł sterowania układem napędowym) [M/T] Zawór elektromagnetyczny odpowietrzania zbiornika paliwa, zawór sterujący olejem (wlot), górny/dolny czujnik tlenu, przekaźnik układu klimatyzacji, przekaźnik pompy paliwowej, czujnik położenia wałka rozrządu (wejście) [A/T] Przekaźnik wentylatora |
|
|
15A |
[M/T] Przekaźnik wentylatora [A/T] Zawór elektromagnetyczny odpowietrzania zbiornika paliwa, zawór sterujący olejem (wlot), górny/dolny czujnik tlenu, przekaźnik klimatyzacji, przekaźnik pompy paliwowej, czujnik położenia wałka rozrządu (wejście) |
|
|
15A |
ECM (Moduł sterowania silnikiem)/PCM (Moduł sterowania układem napędowym), Wtryskiwacz nr 1/2/3, Przekaźnik dodatkowej pompy paliwowej |
|
|
15A |
Cewka zapłonowa nr 1/2/3, Kondensator |
|
|
10A |
Włącznik świateł cofania, zestaw wskaźników, jednostka główna systemu audio/wideo i nawigacji, światła cofania, lusterko wewnętrzne |
|
|
50A |
Bezpiecznik bloku złączek deski rozdzielczej (przednie światła przeciwmgielne, tylne światło przeciwmgielne, system audio, lampka oświetlenia kabiny, DRL, światło stop) |
|
|
30A |
Przekaźnik wentylatora |
|
|
20A |
Przekaźnik świateł mijania |
|
|
20A |
Przekaźnik reflektorów drogowych |
|
|
20A |
Przekaźnik pompy paliwowej |
|
|
15A |
ECM (Moduł sterowania silnikiem)/PCM (Moduł sterowania układem napędowym) |
|
|
15A |
Przekaźnik klaksonu, przekaźnik klaksonu alarmu przeciwwłamaniowego |
|
|
10A |
Przekaźnik klimatyzacji |
|
|
30A |
Przekaźnik rozruchu, Skrzynka przekaźników PDM (Przekaźnik IG2), Przełącznik zapłonu |
|
Symbol |
Nazwa przekaźnika |
Typ |
|---|---|---|
|
|
Przekaźnik główny |
MINI |
|
|
Przekaźnik klimatyzacji |
MIKRO |
|
|
Przekaźnik zapłonowy |
MIKRO WYSOKOPRĄDOWY |
|
|
Przekaźnik nawiewu |
MIKRO WYSOKOPRĄDOWY |
|
|
Przekaźnik klaksonu |
MIKRO |
|
|
Przekaźnik klaksonu alarmu antywłamaniowego |
MIKRO |
|
|
Przekaźnik wentylatora |
MIKRO WYSOKOPRĄDOWY |
|
|
Przekaźnik świateł mijania |
MIKRO WYSOKOPRĄDOWY |
|
|
Przekaźnik reflektorów drogowych |
MIKRO |
|
|
Przekaźnik dodatkowej pompy paliwowej |
MIKRO |
|
|
Przekaźnik pompy paliwowej |
MIKRO |
