Typ A

Typ B

Typ C

Napompować opony do osiągnięcia wskazanego ciśnienia i wyjąć z pojazdu wszelki zbędny ładunek – powinien w nim pozostać wyłącznie kierowca, zapasowe koło i narzędzia.
Pojazd należy umieścić na płaskim podłożu.
Narysować na ekranie pionowe linie (przechodzące przez środki świateł głównych) i linię poziomą (przechodzącą przez środki świateł głównych).
Kiedy reflektory przednie i akumulator są w normalnym stanie, ustawić lampy tak, by pozycja największego świecenia znajdowała się na linii poziomej i liniach pionowych.

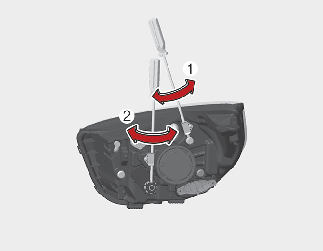

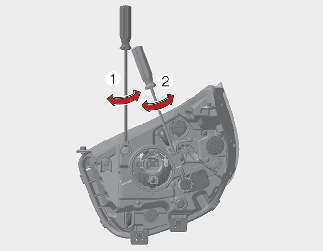

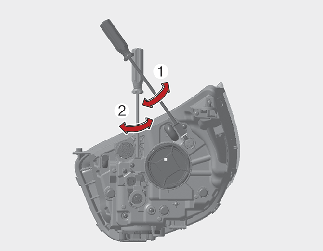

Aby skierować światła mijania w lewo lub w prawo, przekręcić śrubokręt (1) prawoskrętnie lub lewoskrętnie. Aby skierować światła mijania w górę lub w dół, przekręcić śrubokręt (2) prawoskrętnie lub lewoskrętnie.

Typ A

Typ B

Typ C

Regulację ustawienia przednich świateł przeciwmgłowych przeprowadza się w taki sam sposób jak regulację ustawienia reflektorów przednich.

Regulacji ustawienia przednich świateł przeciwmgielnych dokonuje się w normalnych warunkach działania lamp i akumulatora.

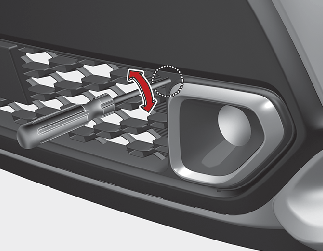

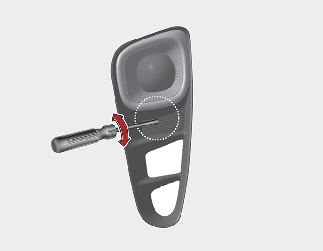

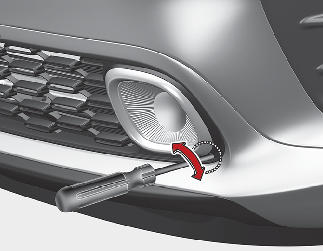

Aby ustawić przednie światła przeciwmgielne, przekręcić wkrętak zgodnie lub przeciwnie do kierunku ruchu wskazówek zegara.

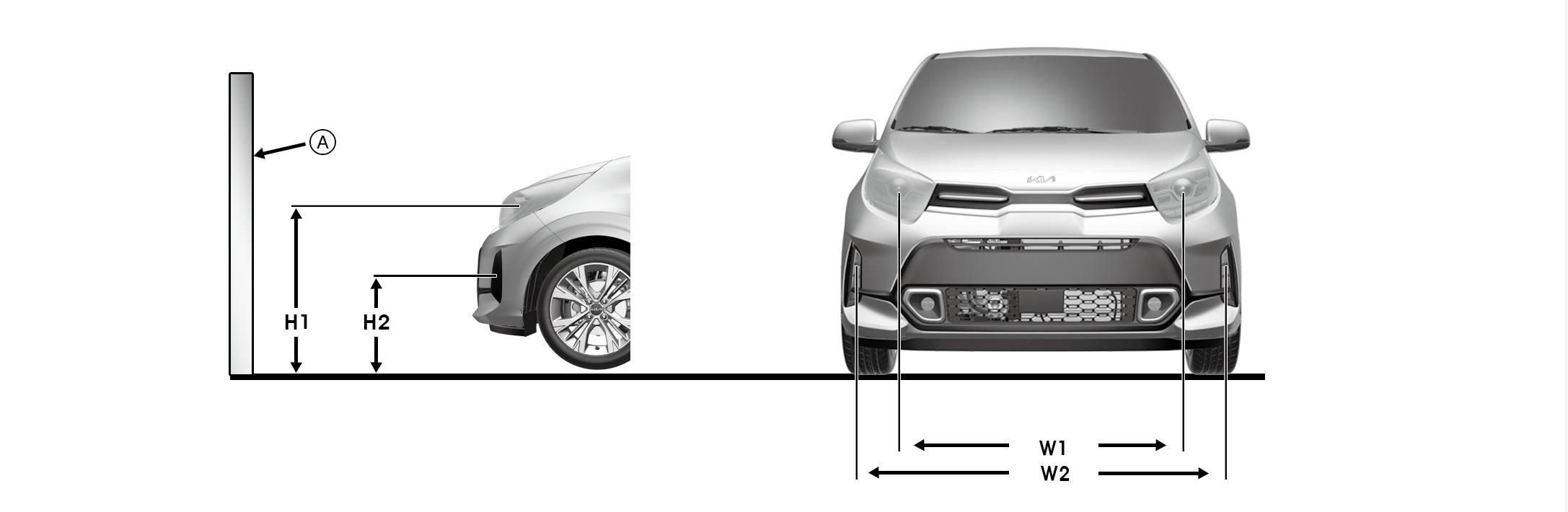

Punkt padania wiązki

* A: Osłona

jednostka: mm

Stan pojazdu	Reflektory (MFR)		Reflektory (projekcyjne)		Reflektory (dwufunkcyjne)
	Wysokość od podłoża	Odległość między reflektorami	Wysokość od podłoża	Odległość między reflektorami	Wysokość od podłoża	Odległość między reflektorami
	Światła mijania/drogowe	Światła mijania/drogowe	Światła mijania/drogowe	Światła mijania/drogowe	Światła mijania/drogowe	Światła mijania/drogowe
	H1	W1	H1'	W1'	H1''	W1''
Bez kierowcy /[mm]	755 (29,7)	1060 (41,7)	768 (30,2)	1117 (44,0)	753 (29,6)	1098 (43,2)
Z kierowcą /[mm]	745 (29,3)	1060 (41,7)	758 (29,8)	1117 (44,0)	743 (29,3)	1098 (43,2)

Stan pojazdu	Przednie światło przeciwmgłowe (Typ A)		Przednie światło przeciwmgłowe (Typ B)		Przednie światło przeciwmgłowe (Typ C)
	Wysokość od podłoża	Odległość między reflektorami	Wysokość od podłoża	Odległość między reflektorami	Wysokość od podłoża	Odległość między reflektorami
	H2	W2	H2'	W2'	H2''	W2''
Bez kierowcy /[mm]	495 (19,5)	1336 (52,6)	318 (12,5)	846 (33,3)	332 (13,1)	925 (36,4)
Z kierowcą /[mm]	485 (19,1)	1336 (52,6)	308 (12,1)	846 (33,3)	322 (12,7)	925 (36,4)

Światła mijania (pojazd z kierownicą po lewej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora głównego

C: Linia pionowa środka żarówki prawego reflektora głównego

D: Linia pozioma środka żarówki reflektora głównego

E: Podłoże

F: Linia odcięcia

Włączyć światła mijania w pojeździe bez kierowcy.
Linia odcięcia światła powinna pokrywać się z linią odcięcia pokazaną na rysunku.
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

Światła mijania (pojazd z kierownicą po prawej stronie)

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewego reflektora głównego

C: Linia pionowa środka żarówki prawego reflektora głównego

D: Linia pozioma środka żarówki reflektora głównego

E: Podłoże

F: Linia odcięcia

Włączyć światła mijania w pojeździe bez kierowcy.
Linia odcięcia światła powinna pokrywać się z linią odcięcia pokazaną na rysunku.
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
Jeżeli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.

Przednie światła przeciwmgłowe

Na podstawie ekranu 10 m

A: Oś pojazdu

B: Linia pionowa środka żarówki lewej lampy przeciwmgielnej

C: Linia pionowa środka żarówki prawej lampy przeciwmgielnej

D: Linia pozioma środka żarówki lampy przeciwmgielnej

E: Podłoże

F: Linia odcięcia

G: Górna granica

Włączyć przednie światła przeciwmgłowe bez kierowcy.
Linia odcięcia powinna znajdować się w dozwolonym obszarze (powierzchnia zacieniowana).
