Fusibili

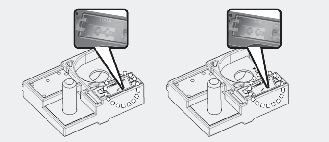

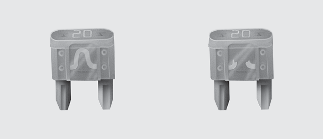

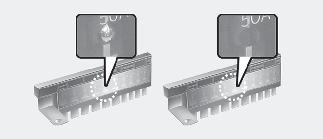

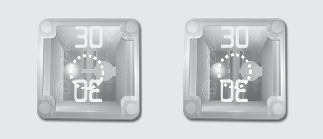

* Lato sinistro: Normale, Lato destro: bruciato
* L'etichetta del pannello fusibili/relè potrebbe differire dalle reali dotazioni.
L'impianto elettrico del veicolo è protetto dai danni causati dai sovraccarichi elettrici tramite fusibili.
Questo veicolo ha due (o tre) pannelli fusibili, uno ubicato nel poggiagambe del pannello lato conducente, l'altro nel vano motore vicino alla batteria.
Se qualsiasi luce, accessorio o comando del veicolo non funziona, verificare il fusibile del relativo circuito. Se un fusibile si brucia, il suo elemento interno risulta fuso.
Se il sistema elettrico non funziona, controllare per prima la scatola fusibili lato guida.
Prima di sostituire un fusibile bruciato, scollegare il cavo negativo della batteria.
Sostituire sempre un fusibile bruciato con uno dello stesso amperaggio.
Se il fusibile di ricambio brucia, ciò indica la presenza di un problema elettrico. Evitare di usare il sistema interessato e consultare immediatamente un'officina professionale. Kia consiglia di recarsi presso un concessionario/centro di assistenza partner autorizzato Kia.
I fusibili utilizzati sono di tre tipi: a baionetta per gli amperaggi bassi, a cartuccia e collegamento fusibile per gli amperaggi più alti.
Sostituzione di un fusibile
-
Non sostituire mai un fusibile con qualcosa che non sia un fusibile dello stesso amperaggio.
-
Un fusibile di capacità superiore potrebbe causare danni e un possibile incendio.
-
Non installare un filo di ponte o un foglio di alluminio al posto del fusibile corretto anche se si tratta di una riparazione temporanea. Ciò potrebbe causare grossi danni al cablaggio e un possibile incendio.
-
Non modificare né integrare il cablaggio elettrico del veicolo.
Non usare un cacciavite o qualsiasi altro oggetto metallico per rimuovere i fusibili poiché questo potrebbe causare un cortocircuito e danneggiare il sistema.
-
Per la sostituzione del fusibile, impostare l'accensione su 'OFF' (SP) e spegnere tutti gli interruttori di tutti i dispositivi elettrici, quindi rimuovere il connettore della batteria (-).
-
L'etichetta del pannello fusibili/relè potrebbe differire dalle reali dotazioni.
-
Quando si sostituisce un fusibile bruciato o un relè con uno nuovo, assicurarsi che nuovo fusibile o relè si agganci saldamente nei fermagli. Un fusibile o relè non fissato completamente potrebbe danneggiare il cablaggio e i sistemi elettrici del veicolo e un possibile incendio.
-
Non rimuovere i fusibili, i relé e i terminali fissati con bulloni o dadi. I fusibili, relè e terminali potrebbero essere fissati non completamente e causare un incendio. Se fusibili, relè e terminali fissati con bulloni o dadi si bruciano, consultare un'officina professionale. Kia consiglia di recarsi presso un concessionario/centro di assistenza partner autorizzato Kia.
-
Non inserire altri oggetti ad eccezione di fusibili o relè nei terminali dei fusibili/relè, ad esempio un cacciavite o un conduttore. Ciò potrebbe causare un falso contatto e un malfunzionamento del sistema.
-
Non inserire giraviti o cablaggi normalmente in commercio nel terminale originariamente predisposto esclusivamente per fusibili e relè. Il sistema elettrico o il cablaggio del veicolo potrebbe essere danneggiato o incendiato a causa di mancati contatti.
-
Se si collega direttamente il filo al faro posteriore o si sostituisce una lampadina con una di potenza superiore a quella prevista per installare rimorchi ecc. la scatola di connessione interna potrebbe bruciarsi.
