Orientamento di fari e luci fendinebbia (per Europa)

Orientamento dei fari

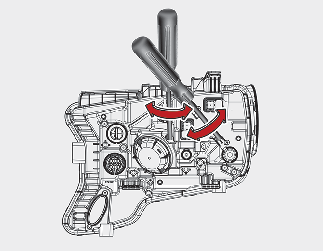

Tipo a lampadina
Tipo LED
1
Gonfiare gli pneumatici con la pressione specificata e rimuovere qualsiasi carico dal veicolo ad eccezione di conducente, pneumatico di scorta e attrezzi.
2
Il veicolo deve essere parcheggiato su un pavimento in piano.
3
Disegnare due linee verticali (Linee verticali passanti attraverso il centro del rispettivo faro) e una linea orizzontale (Linea orizzontale passante attraverso il centro dei due fari) sullo schermo.
4
Con fari e batteria in condizione normale, orientare i fari in modo che la porzione con la luminosità massima cada sulle linee orizzontale e verticali.
5

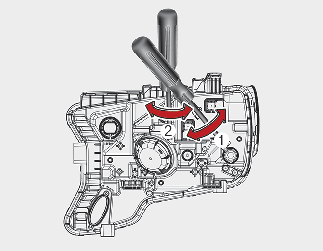

Per orientare il faro anabbagliante verso sinistra o verso destra, ruotare il comando del conducente (1) in senso orario o antiorario. Per orientare il faro anabbagliante verso l'alto o verso il basso, ruotare il comando del conducente (2) in senso orario o antiorario.

Orientamento luci fendinebbia (se in dotazione)

  • L'orientamento delle luci fendinebbia si esegue come l'orientamento dei fari.
  • Con i fendinebbia anteriori e la batteria in condizioni di funzionamento normali, orientare i fendinebbia anteriori.

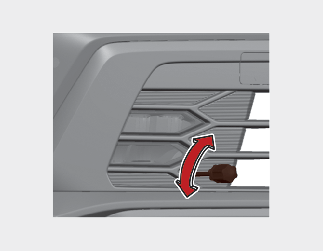

  • Per orientare i fendinebbia anteriori verso l'alto o verso il basso, ruotare il cacciavite in senso orario o antiorario.

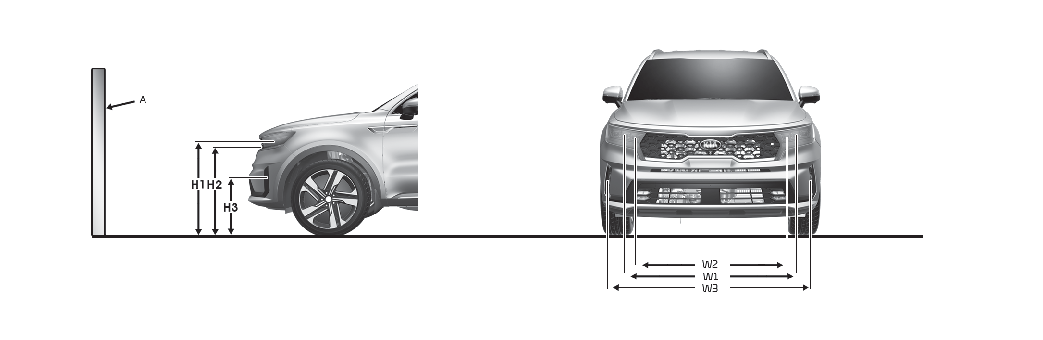

Punto di orientamento

* A: Schermo

Condizione veicolo

Faro (tipo a LED)

Luce fendinebbia (tipo a LED) (se in dotazione)

Altezza da terra

Distanza tra le luci

Altezza da terra

Distanza tra le luci

Anabbaglianti/Abbaglianti

Anabbaglianti/Abbaglianti

H1

H2

W1

W2

H3

W3

senza conducente

[mm]

Tipo A

887

(34,9)

870

(34,2)

1.536

(60,5)

1.316

(51,8)

408

(10,3)

1.092

(27,7)

Tipo B

879

(22,3)

862

(33,9)

1.482

(37,6)

1.237

(60,5)

con il conducente

[mm]

Tipo A

880

(34,6)

863

(34,0)

1.536

(60,5)

1.536

(51,8)

401

(10,1)

1.092

(27,7)

Tipo B

872

(22,1)

855

(33,7)

1.482

(37,6)

1.536

(60,5)

Luce anabbagliante faro (guida a sinistra)

Basato su schermo distante 10 m

A: Asse verticale

B: Linea verticale del centro lampadina faro lato sinistro

C: Linea verticale del centro lampadina faro lato destro

D: Linea orizzontale del centro lampadina faro

E: Terra

F: linea di demarcazione

1
Accendere le luci anabbaglianti senza conducente a bordo.
2
La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.
3
Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolato l'orientamento orizzontale.
4
Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari sulla posizione '0'.

Luce anabbagliante faro (guida a destra)

Basato su schermo distante 10 m

A: Asse verticale

B: Linea verticale del centro lampadina faro lato sinistro

C: Linea verticale del centro lampadina faro lato destro

D: Linea orizzontale del centro lampadina faro

E: Terra

F: linea di demarcazione

1
Accendere le luci anabbaglianti senza conducente a bordo.
2
La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.
3
Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolato l'orientamento orizzontale.
4
Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari sulla posizione '0'.

Luce fendinebbia

Basato su schermo distante 10 m

A: Asse verticale

B: Linea verticale del centro lampadina luce fendinebbia lato sinistro

C: Linea verticale del centro lampadina luce fendinebbia lato destro

D: Linea orizzontale del centro lampadina luci fendinebbia

E: Terra

F: linea di demarcazione

G: Limite superiore

1
Accendere le luci fendinebbia senza conducente a bordo.
2
La linea di distacco deve essere proiettata nell'area prevista (zona ombreggiata).
