Descrizione del pannello fusibili/relè
All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.
Non tutte le scatole fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso d'ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

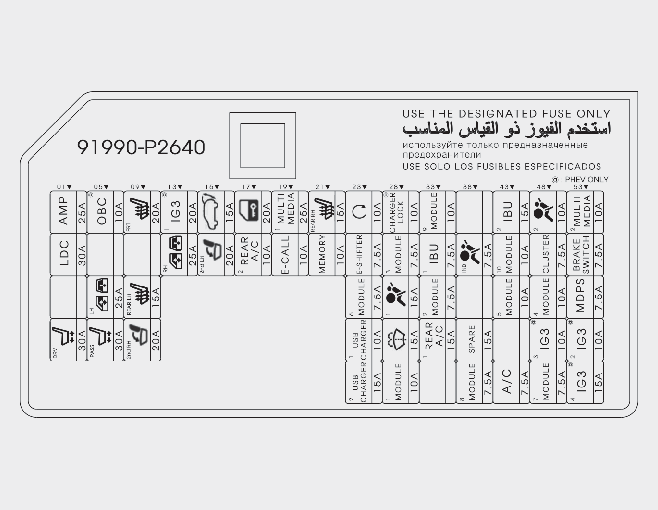

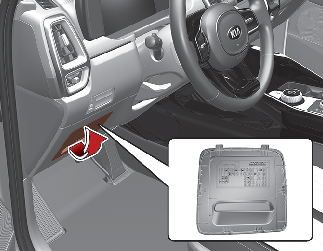

Pannello fusibili lato guida
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
Amplificatore |
 |
25 A |
Amplificatore (AMP) |
|
LDC |
 |
30 A |
Convertitore CC/CC bassa tensione |
|
POSIZIONE SEDILE CONDUCENTE |
 |
30 A |
Interruttore supporto lombare conducente, Interruttore sedile elettrico di guida, Centralina IMS (sistema di memoria integrata) |
|
ALZACRISTALLI ELETTRICI SX |
 |
25 A |
Relè alzacristalli elettrico posteriore sinistro, Centralina dispositivo di sicurezza alzacristalli elettrico posteriore lato sinistro, Modulo sicurezza alzacristalli elettrico conducente (guida a sinistra), Interruttore dell'alzacristallo elettrico del passeggero (guida a destra), Modulo sicurezza alzacristalli elettrico conducente (guida a destra) |
|
POSIZIONE SEDILE PASSEGGERO |
 |
30 A |
Interruttore sedile elettrico passeggero, Unità relè passeggeri |
|
RISCALDATO SEDILE ANTERIORE |
 |
20 A |
Modulo di controllo ventilazione aria primo sedile, Modulo riscaldatore primo sedile |
|
S/HEATER RL |
 |
15 A |
Modulo di controllo riscaldatore secondo sedile lato sinistro |
|
S/FOLD RR |
 |
20 A |
Attuatore piegamento secondo sedile lato destro |
|
ALZACRISTALLI ELETTRICI DX |
 |
25 A |
Relè alzacristalli elettrico posteriore destro, Centralina dispositivo di sicurezza alzacristalli elettrico posteriore lato destro, Interruttore alzacristalli elettrico passeggero (guida a sinistra), Modulo sicurezza alzacristalli elettrico passeggero (guida a sinistra), Modulo sicurezza alzacristalli elettrico conducente (guida a destra) |
|
T/GATE |
 |
15 A |
Relè portellone posteriore |
|
S/FOLD RL |
 |
20 A |
Attuatore piegamento secondo sedile lato sinistro |
|
BLOCCO PORTE |
 |
20 A |
Relè blocco/sblocco porte, relè blocco di sicurezza |
|
RR A/CON2 |
 |
10 A |
Centralina condizionatore d'aria posteriore |
|
MULTI MEDIA1 |
 |
25 A |
Convertitore CC/CC bassa tensione, Audio, Audio/Video e Unità principale navigazione, Blocco giunzione ICU (Fusibile - MULTI MEDAI2) |
|
E-CALL |
 |
10 A |
Unità E-Call |
|
RISCALDATORE SEDILE POSTERIORE |
 |
15 A |
Modulo di controllo riscaldatore secondo sedile lato destro |
|
MEMORIA |
 |
10 A |
Unità portellone elettrico, Centralina IMS (sistema di memoria integrata), Centralina condizionatore d'aria posteriore, Motorino specchietto retrovisore elettrico esterno conducente/passeggero, ROA, Quadro strumenti, Convertitore CC/CC bassa tensione, Sensore pioggia, Pannello comandi condizionatore d'aria anteriore, Head-Up Display, Centralina condizionatore d'aria anteriore |
|
START (avviamento) |
 |
10 A |
Interruttore di accensione |
|
E-SHIFTER |
 |
7,5 A |
Leva cambio elettronico |
|
MODULE6 |
 |
7,5 A |
Riscaldatore filtro combustibile e Sensore pressione/temperatura |
|
CARICABATTERIE USB1 |
 |
10 A |
Connettore di carica USB bagagliaio Lato maniglia sinistra/Lato maniglia destra |
|
CARIBABATTERIE USB2 |
 |
15 A |
Connettore di carica USB console posteriore Lato maniglia sinistra/Lato maniglia destra, Connettore di carica USB sedile conducente/passeggero |
|
MODULE3 |
 |
7,5 A |
IBU (Unità centralina carrozzeria integrata), Unità ADAS, Telecamera anteriore (ADAS), Interruttore pannello plancia, Unità monitor panoramico, Radar posteriore Lato maniglia sinistra/Lato maniglia destra, ECU (Centralina elettronica) 4WD (4 ruote motrici), DCU (Centralina di dosaggio), Interruttore consolle anteriore, Interruttore ventilazione sedile conducente/passeggero, Radar anteriore, Leva (Indicatore) ATM (Cambio automatico) |
|
A/BAG1 |
 |
15 A |
Centralina del sistema di sicurezza passiva supplementare (SRS) |
|
LAVACRISTALLO |
 |
15 A |
Interruttore multifunzione |
|
MODULE1 |
 |
10 A |
AMP (Amplificatore), RSE Lato maniglia sinistra/Lato manglia destra, Convertitore CC/CC bassa tensione, Audio, IBU (Unità centralina carrozzeria integrata), Unità principale Audio/Video e di navigazione, Unità ADAS, Unità E-Call, Connettore di carica USB anteriore Lato maniglia sinistra/Lato maniglia destra, Unità monitor panoramico |
|
MODULO9 |
 |
10 A |
Elettrovalvola chiave, Luce atmosfera conducente/passeggero, Unità ADAS, Presa diagnostica |
|
IBU1 |
 |
7,5 A |
IBU (unità centralina carrozzeria integrata) |
|
MODULE2 |
 |
7,5 A |
Consolle al padiglione, DAU, Interruttore multifunzione |
|
RR A/CON1 |
 |
15 A |
Motorino ventilatore condizionatore d'aria posteriore, Blocco giunzione ICU (Fusibile - MEMORY) |
|
INDICATORE AIRBAG |
 |
7,5 A |
Cruscotto, console superiore |
|
MODULO8 |
 |
7,5 A |
Unità ADAS, Modulo di controllo ventilazione aria primo sedile, Modulo riscaldatore primo sedile, Centralina condizionatore d'aria posteriore, Modulo di controllo riscaldatore secondo sedile lato sinistro/lato destro |
|
IBU2 |
 |
15 A |
IBU (unità centralina carrozzeria integrata) |
|
MODULO10 |
 |
10 A |
Interruttore luci stop, Leva ATM (Cambio automatico) |
|
MODULE5 |
 |
10 A |
Consolle al padiglione, AMP (Amplificatore), Unità di ricarica wireless anteriore, Convertitore CC-CC bassa tensione |
|
A/C |
 |
7,5 A |
Centralina condizionatore d'aria anteriore, Pannello comandi condizionatore d'aria anteriore, Blocco di giunzione vano motore (Relè riscaldatore PTC #2, Relè ventilatore) |
|
A/BAG2 |
 |
10 A |
Centralina del sistema di sicurezza passiva supplementare (SRS) |
|
QUADRO STRUMENTI |
 |
7,5 A |
Quadro strumenti, Head-Up Display |
|
MODULE4 |
 |
10 A |
Unità E-Call, Audio, Centralina Audio/Video e navigatore, Presa diagnostica, Pannello comandi condizionatore d'aria anteriore, Faro lato destro/lato sinistro, Centralina condizionatore d'aria anteriore, Interruttore pannello plancia, Specchietto elettrocromatico, Centralina IMS (sistema di memoria integrata), Modulo di controllo ventilazione aria primo sedile, Modulo riscaldatore primo sedile, Modulo di controllo riscaldatore secondo sedile lato sinistro/lato destro |
|
MODULE7 |
 |
7,5 A |
IBU (unità centralina carrozzeria integrata) |
|
MULTI MEDAI2 |
 |
10 A |
RSE Lato maniglia sinistra/Lato maniglia destra |
|
INTERRUTTORE FRENO |
 |
7,5 A |
IBU (unità centralina carrozzeria integrata), interruttore luci stop |
|
MDPS |
 |
7,5 A |
Servosterzo motorizzato (MDPS) * MDPS ("Motor Driven Power Steering", "Servosterzo motorizzato") è uguale a EPS ("Electric Power Steering", "Servosterzo elettrico") |

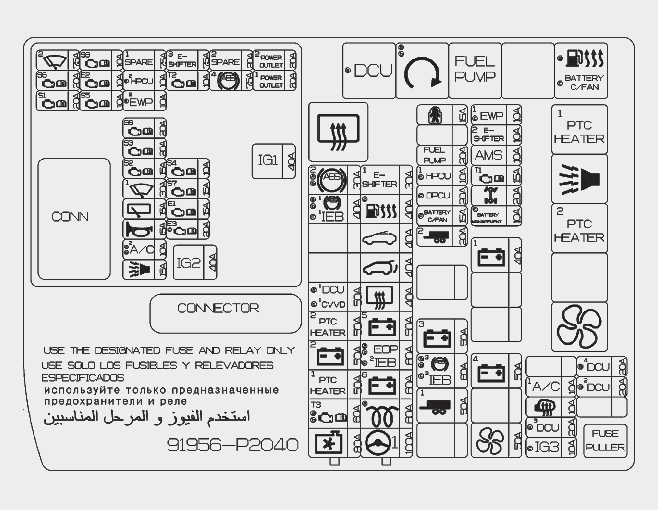

Scatola fusibili vano motore
|
Nome fusibile |
Simbolo |
Classificazione dei fusibili |
Circuito protetto |
|
|---|---|---|---|---|
|
FUSIBILE MULTIFUNZIONE 1 |
C/VENTOLA |
 |
80 A |
Motorino ventilatore raffreddamento |
|
TCU3 |
 |
60 A |
Centralina del cambio (TCM) |
|
|
RISCALDATORE PTC1 |
 |
50 A |
Blocco di giunzione del vano motore (Relè Riscaldatore PTC #1) |
|
|
B+2 |
 |
50 A |
Blocco giunzione ICU (Modulo cruscotto) |
|
|
RISCALDATORE PTC2 |
 |
50 A |
Blocco di giunzione del vano motore (Relè Riscaldatore PTC #2) |
|
|
DCU1 |
 |
50 A |
Blocco di giunzione vano motore (Relè DCU) |
|
|
ABS1 |
 |
40 A |
Modulo di controllo ESP (Programma elettronico di stabilità) |
|
|
ABS2 |
 |
30 A |
Modulo di controllo ESP (Programma elettronico di stabilità) |
|
|
FUSIBILE MULTIFUNZIONE 2 |
MDPS |
 |
100 A |
Servosterzo motorizzato (MDPS) * MDPS ("Motor Driven Power Steering", "Servosterzo motorizzato") è uguale a EPS ("Electric Power Steering", "Servosterzo elettrico") |
|
GLOW |
 |
60 A |
GCU |
|
|
B+6 |
 |
60 A |
GCU |
|
|
EOP |
 |
60 A |
Pompa olio elettronica |
|
|
B+5 |
 |
50 A |
Blocco giunzione ICU (Fusibile - P/SEAT DRV, P/WINDOW LH, P/SEAT PASS, S/HEATER RL, S/FOLD RR) |
|
|
RR HEATED |
 |
40 A |
Blocco di giunzione vano motore (Relè riscaldato posteriormente) |
|
|
PORTELLONE ELETTRICO |
 |
40 A |
Unità portellone elettrico |
|
|
TETTO APRIBILE |
 |
40 A |
Motore del tettuccio apribile (Vetro) |
|
|
RISCALDATORE COMBUSTIBILE |
 |
40 A |
Blocco di giunzione vano motore (Relè riscaldamento filtro combustibile) |
|
|
E-SHIFTER1 |
 |
30 A |
SCU |
|
|
FUSIBILE |
RIMORCHIO1 |
 |
50 A |
Modulo rimorchio |
|
ABS3 |
 |
60 A |
Modulo di controllo ESP (Programma elettronico di stabilità) |
|
|
B+3 |
 |
50 A |
Blocco giunzione ICU (Modulo cruscotto) |
|
|
RIMORCHIO2 |
 |
20 A |
Modulo rimorchio |
|
|
POMPA COMBUSTIBILE |
 |
20 A |
Blocco di giunzione vano motore (Relè pompa del carburante) |
|
|
BLOCCO BAMBINI |
 |
15 A |
Blocco di giunzione PCB (scheda a circuito stampato) (relè di blocco/sblocco bambini) |
|
|
VENTOLA |
 |
50 A |
Blocco di giunzione vano motore (Relè ventola) |
|
|
B+4 |
 |
50 A |
Blocco di giunzione ICU (Fusibile - AMP, LDC, S/HEATER FRT, P/ WINDOW RH, S/FOLD RL) |
|
|
B+1 |
 |
40 A |
Blocco di giunzione ICU (Relè blocco carico a lungo termine, Fusibile - T/GATE, DR LOCK, S/HEATER RR, START, MODULE9, IBU2, A/BAG2, BRAKE SWITCH) |
|
|
Trazione integrale |
 |
20 A |
ECU (Centralina gestione motore) 4WD (4 ruote motrici) |
|
|
TCU1 |
 |
15 A |
PCM (centralina gruppo propulsore) |
|
|
AMS |
 |
10 A |
Sensore batteria |
|
|
E-SHIFTER2 |
 |
10 A |
SCU, Leva cambio elettronico |
|
|
DCU3 |
 |
10 A |
DCU (Centralina di dosaggio) |
|
|
SPECCHIETTO RISCALDATO |
 |
10 A |
Pannello comandi condizionatore d'aria anteriore, Centralina condizionatore d’aria anteriore, Specchietto elettrico esterno lato conducente |
|
|
A/CON1 |
 |
10 A |
Centralina condizionatore d'aria anteriore |
|
|
DCU2 |
 |
20 A |
DCU (Centralina di dosaggio) |
|
|
DCU4 |
 |
20 A |
DCU (Centralina di dosaggio) |
|
|
Nome fusibile |
Simbolo |
Classificazione dei fusibili |
Circuito protetto |
|---|---|---|---|
|
IG2 |
 |
40 A |
Blocco di giunzione vano motore (Relè avviamento), Blocco di giunzione PCB (Scheda a circuito stampato) (Relè IG2) |
|
COMMUTATORE D'ACCENSIONE 1 |
 |
40 A |
Blocco di giunzione PCB (Scheda a circuito stampato) (Relè IG1, Relè ACC) |
|
FRT WIPER2 |
 |
7.5 A |
IBU (unità centralina carrozzeria integrata) |
|
SENSOR6 |
 |
20 A |
[Smartstream D2.2] Sensore Nox anteriore/posteriore, Sensore PM [Smartstream G3.5] Sensore di ossigeno #2/#4 |
|
SENSOR1 |
 |
20 A |
[Smartstream D2.2] Valvola controllo pressione flauto [Smartstream G2.5] Bobina di accensione #1/#2/#3/#4 [Smartstream G3.5] Bobina di accensione #1/#2/#3/#4/#5/#6 |
|
SENSOR8 |
 |
10 A |
GCU |
|
ECU2 |
 |
10 A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) |
|
SENSORE5 |
 |
10 A |
[Smartstream D2.2] Blocco di giunzione vano motore (Relè pompa del carburante, Relè riscaldamento filtro combustibile) [Smartstream G2.5] Blocco di giunzione vano motore (Relè pompa del carburante) [Smartstream G3.5] Blocco di giunzione vano motore (Relè pompa del carburante) |
|
SENSOR9 |
 |
20 A |
[Smartstream D2.2] Valvola di dosaggio combustibile [Smartstream G3.5] ECM (Centralina motore) |
|
SENSOR3 |
 |
20 A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) |
|
SENSOR2 |
 |
15 A |
[Smartstream D2.2] Sensore Lambda #1/#2 [Smartstream G2.5] Sensore di ossigeno (Superiore/Inferiore) [Smartstream G3.5] Sensore di ossigeno #1/#3 |
|
FRT WIPER1 |
 |
30 A |
Motorino tergiparabrezza |
|
Tergilunotto |
 |
15 A |
Relè tergilunotto, Motorino tergilunotto |
|
AVVISATORE ACUSTICO (CLACSON) |
 |
15 A |
Relè del clacson |
|
A/CON2 |
 |
10 A |
Relè condizionatore aria |
|
SEGNALE ALLARME ANTIFURTO |
 |
15 A |
Relè allarme antifurto clacson |
|
E-SHIFTER3 |
 |
7.5 A |
SCU |
|
TCU2 |
 |
10 A |
Centralina del cambio (TCM) |
|
SENSOR4 |
 |
10 A |
[Tutto] Relè A/Con, Motorino ventilatore raffreddamento [Smartstream D2.2] Sensore livello olio, Interruttore luci stop, Valvola termostatica elettronica [Smartstream G2.5] Elettrovalvola di aspirazione variabile, Elettrovalvola di controllo spurgo, Valvola di controllo olio (Aspirazione/Scarico) [Smartstream G3.5] Elettrovalvola aspirazione variabile, Elettrovalvola controllo spurgo, Elettrovalvola pompa olio variabile, Valvola di controllo olio #1/#2/ #3/#4 |
|
SENSOR7 |
 |
15 A |
[Smartstream D2.2] Blocco di giunzione del vano motore (Relè Riscaldatore PTC #1), Sfiato PTC (Coefficiente positivo temperatura), Valvola pompa olio, Attuatore VGT (turbocompressore a geometria variabile), Elettrovalvola di bypass radiatore EGR [Smartstream G2.5] Iniettore #1/#2/#3/#4, IBU (unità centralina carrozzeria integrata), ECM (centralina motore) [Smartstream G3.5] Iniettore #1/#2/#3/#4/#5/#6 |
|
ECU1 |
 |
15 A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) |
|
ABS4 |
 |
7.5 A |
Modulo di controllo ESP (Programma elettronico di stabilità) |
|
Presa di corrente 2 |
 |
20 A |
Presa di alimentazione consolle posteriore |
|
Presa di corrente 1 |
 |
20 A |
Presa di alimentazione bagagliaio |
Per il tipo di relè fare riferimento alla seguente tabella.
|
Nome relè |
Simbolo |
TIPO |
|---|---|---|
|
Relè DCU |
 |
MICRO |
|
Relè avviamento |
 |
MICRO |
|
Relè pompa del carburante |
 |
MICRO |
|
Relè riscaldamento filtro combustibile |
 |
MICRO |
|
Relè riscaldatore PTC N. 1 |
 |
MICRO |
|
Relè B/Alarm avvisatore acustico |
 |
MICRO |
|
Relè riscaldatore PTC N. 2 |
 |
MICRO |
|
Relè ventilatore |
 |
MICRO |
|
Relè riscaldato posteriormente |
 |
MINI |

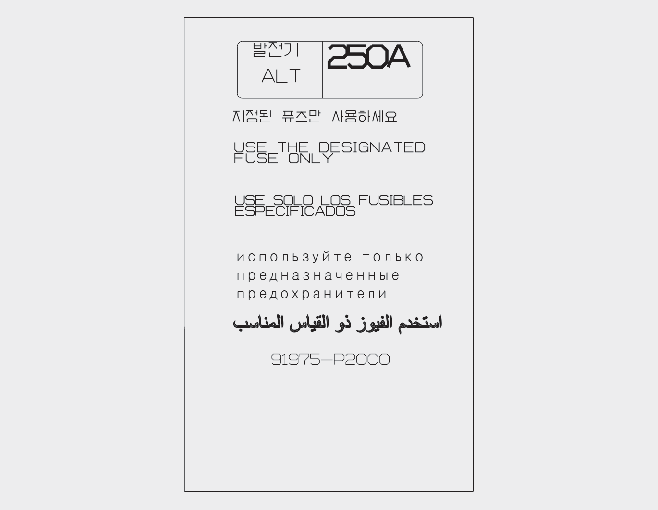

Pannello fusibili vano motore elettrico (Coperchio terminale batteria)
