Funcionamento

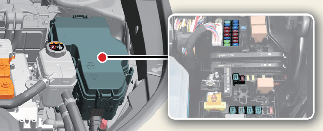

Desligue o veículo e todos os outros interruptores.
Retire a tampa do painel de fusíveis carregando na patilha e puxando-a para cima.

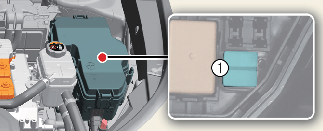

Quando o fusível de tipo micro-mini é desconectado, retire-o utilizando o clipe (1) concebido para substituir os fusíveis na caixa de fusíveis do compartimento do motor. Ao remover, insira o fusível de reserva de quantidade igual de forma segura.
Inspecione o fusível removido e substitua-o se estiver fundido. Para remover ou colocar o fusível, utilize o saca-fusíveis do painel de fusíveis do compartimento do motor.
Coloque um novo fusível com a mesma classificação nominal e certifique-se de que fica bem fixo pelos respetivos grampos. Se ficar solto, consulte uma oficina profissional. A Kia recomenda que consulte um concessionário/parceiro de serviços autorizado Kia.

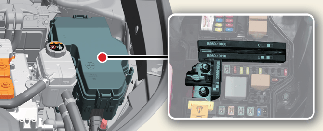

Desligue o veículo.
Retire a tampa do painel de fusíveis carregando na patilha e puxando-a para cima.
Desligue o terminal (-) da bateria (para veículos híbridos plug-in) ou a ficha da bateria (para veículos híbridos).
Retire as porcas exibidas na imagem acima.
Substitua o fusível fundido por outro com a mesma classificação.
Volte a montar, pela ordem inversa da desmontagem.
Se ficar solto, consulte uma oficina profissional. A Kia recomenda que consulte um concessionário/parceiro de serviços autorizado Kia.

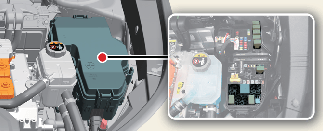

Desligue o veículo e todos os outros interruptores.
Retire a tampa do painel de fusíveis carregando na patilha e puxando-a para cima.
Substitua o relé por um novo com a mesma classificação.
Volte a montar, pela ordem inversa da desmontagem.
Se ficar solto, consulte uma oficina profissional. A Kia recomenda que consulte um concessionário/parceiro de serviços autorizado Kia.

CUIDADO

Depois de inspecionar o painel de fusíveis do compartimento do motor, coloque e fixe bem a tampa do painel até ouvir um nítido som de clique. Caso contrário, poderão ocorrer falhas elétricas devido à entrada de água no painel.
Inspecione visualmente a tampa da bateria quanto a fecho seguro. Se a tampa da bateria não estiver corretamente encaixada, o sistema elétrico pode ficar danificado devido a entrada de humidade no sistema.

NOTA

O sistema eletrónico pode não funcionar corretamente, mesmo que o espaço do motor e a caixa de fusíveis interna não estejam desconectados. Nesse caso, a causa do problema pode ser a desconexão do fusível principal (tipo BFT), que está localizado no interior da tampa do terminal positivo da bateria (+) (para veículos híbridos plug-in). Uma vez que o fusível principal é concebido de forma mais intrincada que outras peças, visite uma oficina profissional. A Kia recomenda que visite o concessionário/parceiro de serviços autorizado Kia mais próximo.
Se o multifusível se fundir, consulte uma oficina profissional. A Kia recomenda que consulte um concessionário/parceiro de serviços autorizado Kia.
