Direcionamento dos faróis e luzes de nevoeiro dianteiras (para a Europa)

Direcionamento dos faróis

Tipo A
Tipo B

Funcionamento

  • Encha os pneus com a pressão indicada e retire eventuais cargas do veículo exceto o condutor, o pneu sobresselente e as ferramentas.

  • O veículo deve ser colocado num local plano.

  • Trace linhas verticais (que passem pelos respetivos centros dos faróis) e uma linha horizontal (que passe pelo centro dos faróis) na tela.

  • Com os faróis e a bateria em condições normais, direcione os faróis de modo a que a parte mais luminosa assente nas linhas horizontal e verticais.

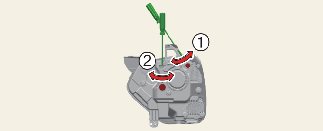

  • Para direcionar os médios para a esquerda ou para a direita, rode a chave de fendas (1) para a direita ou para a esquerda. Para direcionar os médios para cima ou para baixo, rode a chave de fendas (2) para a direita ou para a esquerda.

Direcionamento das luzes de nevoeiro dianteiras (se instalado)

A luz de nevoeiro dianteira pode ser direcionada da mesma forma que o direcionamento dos faróis. Com as luzes de nevoeiro dianteiras e a bateria no estado normal, direcione as luzes de nevoeiro dianteiras.

Funcionamento

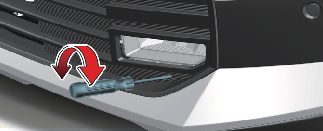

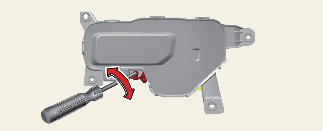

  • Rode a chave de parafusos de cabeça achatada para a esquerda ou direita para direcionar as luzes de nevoeiro dianteiras para cima ou para baixo.

Ponto focal

Tipo A
Tipo B

* A: Tela

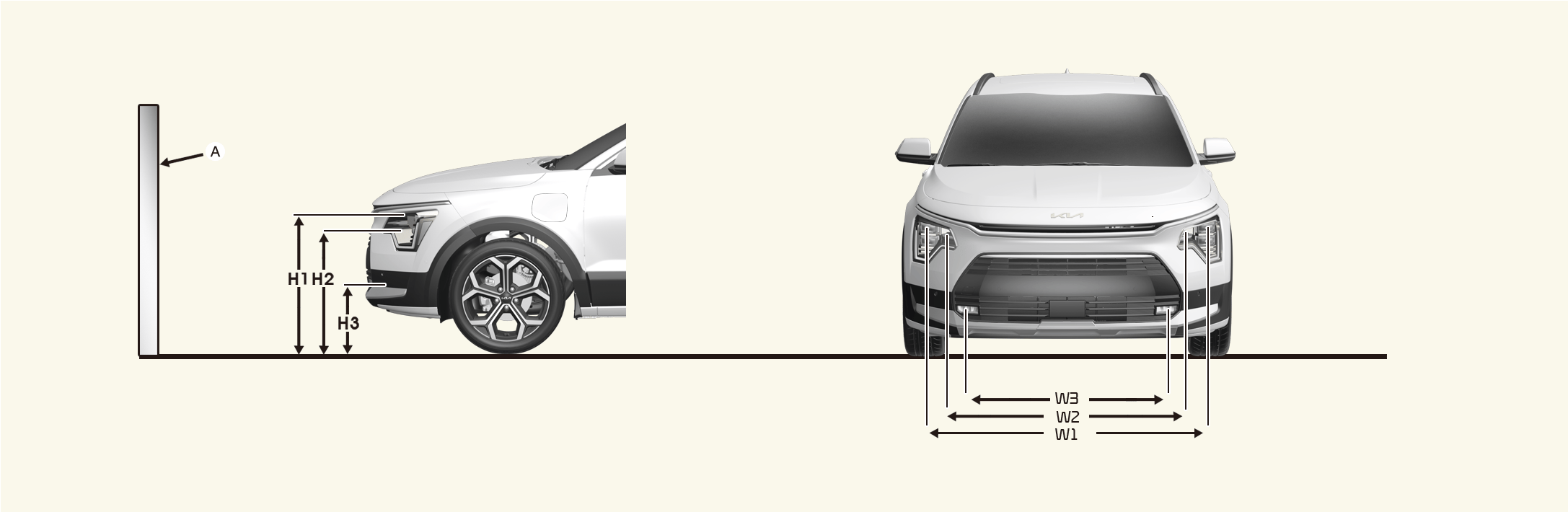

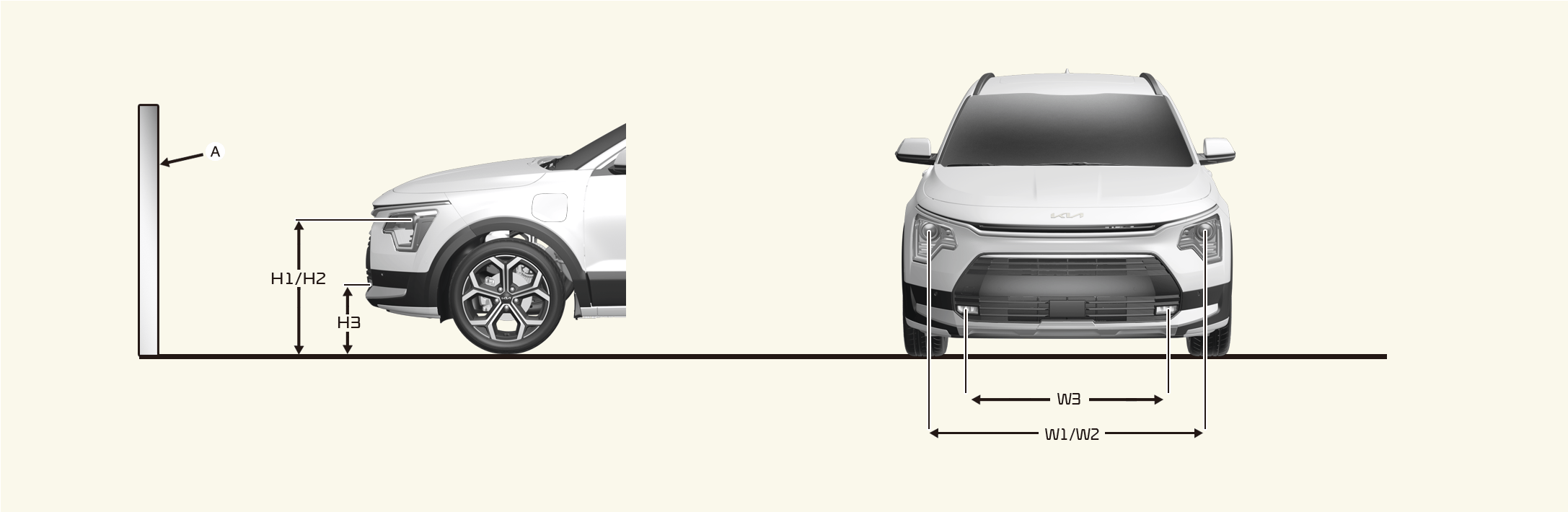

Condições do veículo

Faróis dianteiros

Luz de nevoeiro dianteira (tipo LED) (se instalado)

Altura ao solo

Distância entre as luzes

Altura ao solo

Distância entre as luzes

Médios/máximos

Médios/máximos

H1

H2

W1

W2

H3

W3

sem condutor

[mm (pol.)]

Tipo A

727,4

(28,6)

1.470,4

(57,9)

354,8

(14,0)

1.060

(41,7)

Tipo B

750,0

(29,5)

681,1

(26,8)

1.479,8

(58,3)

1.478,5

(58,2)

com condutor

[mm (pol.)]

Tipo A

717,4

(28,2)

1.470,4

(57,9)

344,8

(13,6)

1.060

(41,7)

Tipo B

740,0

(29,1)

671,1

(26,4)

1.479,8

(58,3)

1.478,5

(58,2)

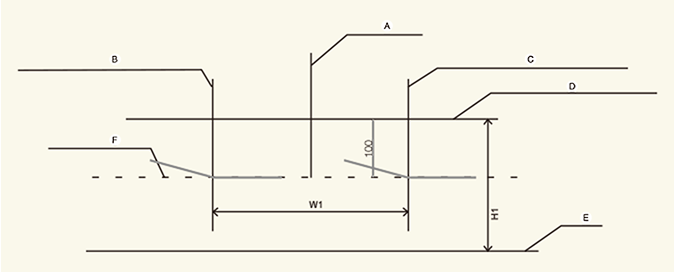

Médios (Veículo LHD)

Com base num ecrã de 10 m

  • A: Eixo do veículo

  • B: Linha vertical do centro da lâmpada da luz dianteira esquerda

  • C: Linha vertical do centro da lâmpada da luz dianteira direita

  • D: Linha horizontal do centro da lâmpada da luz dianteira

  • E: Solo

  • F: Linha de recorte

Funcionamento

  1. Ligue os médios sem o condutor no veículo.

  2. A linha de recorte deve ser projetada na linha de recorte indicada na imagem.

  3. Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.

  4. Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

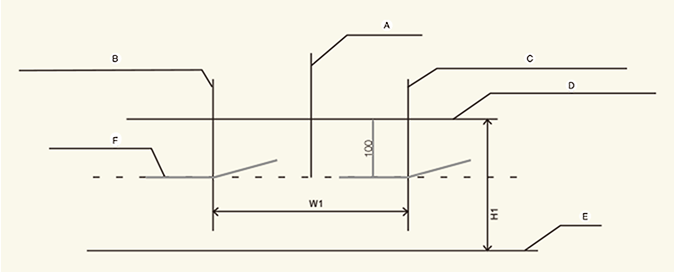

Médios (Veículo RHD)

Com base num ecrã de 10 m

  • A: Eixo do veículo

  • B: Linha vertical do centro da lâmpada da luz dianteira esquerda

  • C: Linha vertical do centro da lâmpada da luz dianteira direita

  • D: Linha horizontal do centro da lâmpada da luz dianteira

  • E: Solo

  • F: Linha de recorte

Funcionamento

  1. Ligue os médios sem o condutor no veículo.

  2. A linha de recorte deve ser projetada na linha de recorte indicada na imagem.

  3. Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.

  4. Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

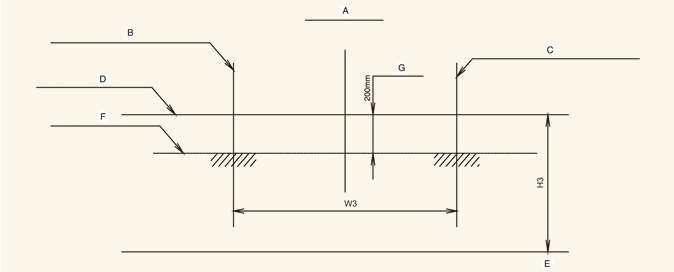

Luzes de nevoeiro dianteiras (se instalado)

Com base num ecrã de 10 m

  • A: Eixo do veículo

  • B: Linha vertical do centro da lâmpada da luz de nevoeiro esquerda

  • C: Linha vertical do centro da lâmpada da luz de nevoeiro direita

  • D: Linha horizontal do centro da lâmpada da luz de nevoeiro

  • E: Solo

  • F: Linha de recorte

  • G: Limite superior

Funcionamento

  1. Ligue a luz de nevoeiro dianteira sem o condutor a bordo.

  2. A linha de recorte deve ser projetada no alcance admissível (zona sombreada).
