Descrição no painel de fusíveis/relés

A designação e a capacidade dos fusíveis/relés são indicadas na etiqueta colocada na parte interior das tampas dos respetivos painéis.

NOTA

Algumas das descrições de painéis de fusíveis do presente manual poderão não ser aplicáveis ao seu veículo. A informação aqui publicada estava correta à data da impressão. Quando verificar o painel de fusíveis no seu veículo, consulte sempre a respetiva etiqueta explicativa.

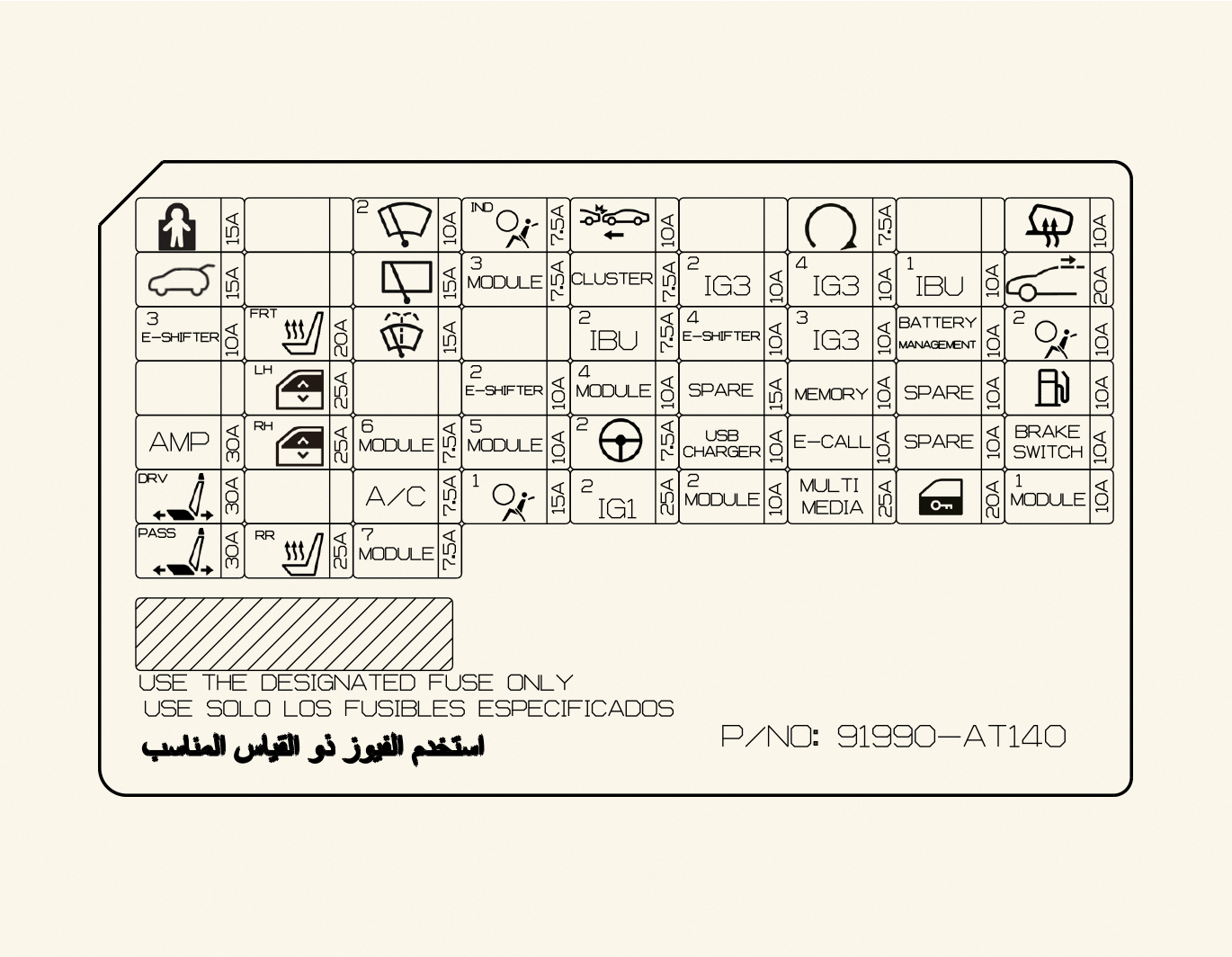

Painel de fusíveis do lado do condutor

Para veículo HEV
Para veículo PHEV

Bloco de derivação ICU

Nome do fusível

Símbolo

Classificação dos fusíveis

Circuito protegido

AMP

30 A

AMP (Amplificador)

P/SEAT DRV

30 A

Interruptor do apoio lombar do banco do condutor, Interruptor do banco elétrico do condutor, Módulo de controlo do IMS (Sistema de memória integrada)

P/WINDOW LH

25 A

MÓDULO/INTERRUPTOR DA JANELA ELÉTRICA TRASEIRA ESQUERDA, MÓDULO/INTERRUPTOR DA JANELA ELÉTRICA DO CONDUTOR (LHD), MÓDULO/INTERRUPTOR DA JANELA ELÉTRICA DO PASSAGEIRO (RHD)

P/SEAT PASS

30 A

Interruptor do banco elétrico do passageiro

S/HEATER

(FRONT)

20 A

Módulo de controlo da ventilação de ar do banco dianteiro, Módulo de controlo do aquecimento do banco dianteiro

S/HEATER (REAR)

25 A

Módulo de controlo do aquecimento dos bancos traseiros

P/WINDOW RH

25 A

MÓDULO/INTERRUPTOR DA JANELA ELÉTRICA TRASEIRA DIREITA, MÓDULO/INTERRUPTOR DA JANELA ELÉTRICA DO CONDUTOR (RHD), MÓDULO/INTERRUPTOR DA JANELA ELÉTRICA DO PASSAGEIRO (LHD)

T/GATE

15 A

Relé da porta da bagageira

DR LOCK

20 A

Relé da função centralizada de trancar/destrancar as portas, Relé antientalamento

MULTI MEDIA

25 A

Unidade principal de áudio/navegação

E-CALL

10 A

Unidade E-Call

MEMORY

10 A

Painel de instrumentos, Head Up Display, iluminação ambiente, Módulo de controlo do ar condicionado

START

7,5 A

Relé do alarme antirroubo, HPCU, IBU

E-SHIFTER3

10 A

SCU, Seletor de mudanças eletrónico

MODULE6

7,5 A

IBU (UNIDADE DE CONTROLO INTEGRADO DA CARROÇARIA)

MODULE3

7,5 A

Consola superior, Interruptor multifunções, Interruptor da luz de travagem

A/BAG1

15 A

Módulo de controlo do SRS (sistema de retenção suplementar)

WASHER

15 A

Alavanca de controlo do limpa para-brisas

MODULE1

10 A

INTERBLOQUEIO DA CHAVE, MÓDULO DE CONTROLO DO AR CONDICIONADO, LUZ DE CARREGAMENTO (VEÍCULO HÍBRIDO PLUG-IN), INTERRUPTOR DE PERIGO, SENSOR DE CHUVA, CONTROLO REMOTO DO VOLANTE

IBU1

10 A

IBU (UNIDADE DE CONTROLO INTEGRADO DA CARROÇARIA), INTERRUPTOR DO MODO SPORT

MODULE2

10 A

IBU, ECU DE ESTACIONAMENTO ADAS, E-CALL, UNIDADE PRINCIPAL DE ÁUDIO/NAVEGAÇÃO, Bloco de derivação do compartimento do motor (Relé de P/SAÍDA)

A/BAG IND

7,5 A

PAINEL DE INSTRUMENTOS (MÓDULO DE CONTROLO SRS)

IBU2

7,5 A

IBU (Unidade de controlo integrado da carroçaria)

MODULE4

10 A

IBU, ECU DE ESTACIONAMENTO ADAS, UNIDADE VESS, CÂMARA DIANTEIRA, INTERRUPTOR DO ALMOFADADO, CONSOLA CENTRAL, RADAR DE CANTO TRASEIRO

A/CON

7,5 A

MÓDULO DE CONTROLO DO AR CONDICIONADO, bloco de junção do compartimento do motor (RELÉ DA VENTOINHA, PTC), COMPRESSOR A/C

A/BAG2

10 A

Módulo de controlo do SRS (sistema de retenção suplementar)

CLUSTER

7,5 A

PAINEL DE INSTRUMENTOS, HEAD-UP DISPLAY

MODULE5

10 A

DISPOSITIVO DE NIVELAMENTO DOS FARÓIS, UNIDADE PRINCIPAL DE ÁUDIO/NAVEGAÇÃO, SISTEMA DE CARREGAMENTO SEM FIOS PARA SMARTPHONE, UNIDADE E-CALL, MÓDULO DE CONTROLO DO AR CONDICIONADO, LUZ DE CONSOLA SUPERIOR, ESPELHO ANTOBRILHO ELÉTRICO, AMP (AMPLIFICADOR), MÓDULO DE CONTROLO DO AQUECIMENTO DOS BANCOS

MODULE7

7,5 A

ECU DE ESTACIONAMENTO ADAS, INVERTER CA, MOTOR DA VENTOINHA DE REFRIGERAÇÃO, MÓDULO DE CONTROLO DO AQUECIMENTO DOS BANCOS

BRAKE SWITCH

10 A

IBU (Unidade de controlo integrado da carroçaria), Interruptor da luz de travagem

MDPS2

7,5 A

Unidade MDPS (direção assistida acionada por motor elétrico)

SUNROOF

20 A

UNIDADE DO TETO DDE ABRIR

HEATED MIRROR

10 A

Espelho aquecido exterior

IG3 2

10 A

SISTEMA DE GESTÃO DA BATERIA

IG3 3

10 A

UNIDADE DE CARREGADOR A BORDO, HPCU, Bloco de junção do compartimento do motor (relé da VENTOINHA DE REFRIGERAÇÃO DA BATERIA), COMPRESSOR DE A/C

IG3 4

10 A

UNIDADE PRINCIPAL DE ÁUDIO/NAVEGAÇÃO, IND. CARREGAMENTO, PAINEL DE INSTRUMENTOS, MÓDULO DE CONTROLO DO AR CONDICIONADO/ UNIDADE DO AQUECEDOR PTC HV

CHILD LOCK

15 A

Sistema eletrónico de bloqueio de segurança para crianças

FRT WIPER2

10 A

Motor da escova dianteira

FCA

10 A

Radar dianteiro

RR WIPER

15 A

Relé da escova traseira, motor da escova traseira

E-SHIFTER4

10 A

SCU, Seletor de mudanças eletrónico

BMS

10 A

Sistema de gestão da bateria

USB CHARGER

10 A

CARREGADOR USB (TABULEIRO DIANTEIRO/BANCO CONDUTOR/PASSAGEIRO)

IG1 2

25 A

Bloco de derivação do compartimento do motor (FUSÍVEL BLOCO PCB - IEB4, ECU3, DCT3, EWP3)

FUEL FILLER DOOR

10 A

Abrir a tampa do depósito de combustível

E-SHIFTER2

10 A

SCU, Seletor de mudanças eletrónico

Painel de fusíveis do compartimento do motor

Bloco de derivação do compartimento do motor

Nome do fusível

Símbolo

Classificação dos fusíveis

Circuito protegido

MULTIFUSÍVEL

C/FAN2

80 A

Motor da ventoinha de refrigeração

MULTIFUSÍVEL

PTC HEATER1

50 A

RELÉ DO AQUECIMENTO DO PTC 1

B+2

60 A

BLOCO DE DERIVAÇÃO ICU (IPS)

MULTIFUSÍVEL

MDPS 1

80 A

Unidade MDPS (direção assistida acionada por motor elétrico)

REAR HEATED

40 A

Bloco de derivação do compartimento do motor (Relé do aquecimento traseiro)

MULTIFUSÍVEL

POWER TAILGATE

40 A

Unidade da porta da bagageira elétrica

E-SHIFTER1

40 A

SCU

MULTIFUSÍVEL

B+3

50 A

BLOCO DE DERIVAÇÃO ICU (FUSÍVEL - BLOQUEIO PARA CRIANÇAS, E-SHIFTER3, P/WDW LE, P/WDW LD, ABERTURA P/BAGAGEIRA, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

MULTIFUSÍVEL

TRAILER

50 A

Módulo do atrelado

FUEL PUMP

20 A

Bloco de derivação do compartimento do motor (Relé da bomba do combustível)

MULTIFUSÍVEL

BLOWER

40 A

Bloco de derivação do compartimento do motor (Relé da ventoinha)

MULTIFUSÍVEL

B+4

40 A

BLOCO DE DERIVAÇÃO ICU (FUSÍVEL - MULTIMÉDIA, E-CALL, A/BAG2, INTERRUPTOR DO TRAVÃO, MÓDULO1, TAMPA COMBUSTÍVEL, IBU1, TETO DE ABRIR, GESTÃO BATERIA, TRINCO PORTA

B+1

60 A

BLOCO DE DERIVAÇÃO ICU (IPS)

AMS

10 A

SENSOR DA BATERIA (PHEV)

FUSÍVEL

IEB2

40 A

Unidade de travão elétrico integrado

IEB3

60 A

Unidade de travão elétrico integrado

MULTIFUSÍVEL

IEB1

60 A

Unidade de travão elétrico integrado

IG3 1

20 A

IGNITION3 RELAY

FUSÍVEL

BATTERY C/FAN

15 A

Ventoinha de refrigeração da bateria

HPCU

10 A

Unidade de controlo de energia híbrida

EWP2

10 A

BOMBA ELETRÓNICA DE ÁGUA DA BATERIA

FUSÍVEL

POWER OUTLET2

20 A

Tomada elétrica dianteira

EWP1

10 A

Bomba de água eletrónica do motor

MULTIFUSÍVEL

PTC HEATER2

50 A

RELÉ DO AQUECIMENTO DO PTC 2

DCT1

40 A

CAIXA DE VELOCIDADES DE DUPLA EMBRAIAGEM

DCT2

40 A

CAIXA DE VELOCIDADES DE DUPLA EMBRAIAGEM

C/FAN1

60 A

MOTOR DA VENTOINHA DE REFRIGERAÇÃO

B+5

60 A

Bloco de derivação do PCB do compartimento do motor

IG2

40 A

BLOCO DE DERIVAÇÃO ICU (FUSÍVEL - LIMPA-VIDROS, A/C, MÓDULO6, MÓDULO7, Limpa-vidros TD)

IG1 1

40 A

BLOCO DE DERIVAÇÃO ICU (FUSÍVEL MÓDULO 2, CARREGADOR USB, A/BAG1, IBU2, MDPS2, PAINEL DE INSTRUMENTOS, MÓDULO3, IND A/BAG, MÓDULO4, MÓDULO5, E-SHIFTER2, FCA, ING1 2)

FUSÍVEL

CLUTCH ACTRUATOR

30 A

FLUIDO DO ACIONADOR DA EMBRAIAGEM DO MOTOR (HPCU)

INVERTER

40 A

INVERSOR CA

POWER OUTLET1

40 A

Tomada elétrica dianteira

EWP4

10 A

Bomba de água eletrónica do motor

Bloco PCB

Nome do fusível

Símbolo

Classificação dos fusíveis

Circuito protegido

SENSOR1

15 A

Sensor de oxigénio (Up/Down) (Cima/baixo)

ECU2

15 A

ECM (MÓDULO DE CONTROLO DO MOTOR)

SENSOR3

10 A

RELÉ DA BOMBA DO COMBUSTÍVEL

SENSOR2

10 A

VÁLVULA DE CONTROLO DO ÓLEO, VÁLVULA SOLENOIDE DE COMANDO E PURIFICAÇÃO, CONTROLO DA VÁLVULA DA BOMBA DE ÓLEO VARIÁVEL, RELÉ DO MOTOR DA VENTOINHA DE REFRIGERAÇÃO, VÁLVULA DE ISOLAMENTO DO DEPÓSITO DE COMBUSTÍVEL (PHEV)

FRT WIPER1

25 A

Motor da escova dianteira

ECU 3

10 A

ECM (MÓDULO DE CONTROLO DO MOTOR)

IEB 4

10 A

Unidade de travão elétrico integrado

EWP 3

10 A

Bomba de água eletrónica do motor

OBC

10 A

UNIDADE DO CARREGADOR DE BORDO (PHEV)

ECU1

20 A

ECM (MÓDULO DE CONTROLO DO MOTOR)

B/ALARM HORN

15 A

RELÉ DA BUZINA DE ALARME DE ROUBO

IGN COIL

20 A

Bobinas de ignição n.º 1/2/3/4

CHARGER

10 A

RELÉ DE BLOQUEIO/DESBLOQUEIO DO CARREGADOR (PHEV)

DCT3

15 A

CAIXA DE VELOCIDADES DE DUPLA EMBRAIAGEM

Relé

Consulte a tabela seguinte quanto ao tipo de relé.

Designação de relé

Símbolo

TIPO

Fuel Pump Relay

MICRO

PTC Heater1 Relay

MICRO

Blower Relay

MICRO

Rear Heated Relay

MINI

IG3 Relay

MICRO

Battery Cooling Fan Relay (HEV)

MICRO

PDM (IG1) RELAY

MICRO

PDM (ACC) RELAY

MICRO

PDM (IG2) RELAY

MICRO

COOLING FAN MOTOR RELAY

MICRO

PTC HEATER2 RELAY

MICRO

POWER OUTLET

MICRO

Painel de fusíveis do compartimento do motor (tampa do terminal da bateria) (Para Híbrido plug-in)
