Esterno (se in dotazione)

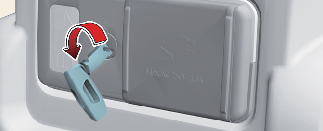

1. Aprire il coperchio per il connettore V2L.

2. Chiudere il coperchio dopo aver collegato elettrodomestici e prodotti elettronici alla presa di potenza.

3. Collegare il connettore V2L al foro di carica del veicolo.

4. Premere l'interruttore (A) del connettore V2L e controllare se la luce (B) è accesa o spenta. La luce (B) potrebbe non accendersi normalmente quando:

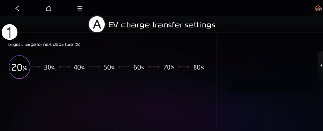

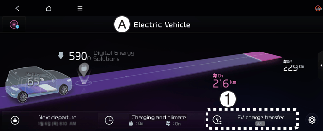

   • Per il limite di scaricamento della batteria ad alta tensione per la guida, vedere il menu Consumo di energia sullo schermo. Se è superiore alle quantità di corrente della batteria ad alta tensione, la luce (B) non si accende.

   • Controllare se la luce del connettore V2L o della presa di corrente interna si accende.

   • Se il messaggio di avvertimento per V2L appare sul quadro, fare riferimento a Maggiori dettagli.

   • Se il V2L non funziona in precedenza quando si collegano altri elettrodomestici raccomandiamo di recarsi presso un concessionario/partner autorizzato Kia.

5. Premere l'interruttore (A) per spegnere la luce (B), dopodiché il V2L si spegnerà. È possibile scollegare il connettore V2L quando la luce (B) si spegne, e il blocco della porta di ricarica è disattivato premendo il pulsante di sblocco della porta sulla chiave intelligente.

Interno (se in dotazione)

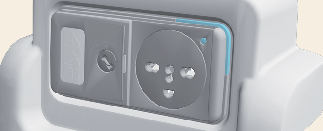

1. Collegarlo alla presa di corrente situata sulla parte inferiore del sedile posteriore con il pulsante EV del veicolo in posizione ON (PRONTO).

2. Utilizzare la chiave meccanica per sbloccare il coperchio della presa di corrente.



3. Verificare lo stato di funzionamento tramite l'indicatore frontale della presa di corrente.



   • Blu: Standby

   • Rosso: Nessuna alimentazione; anche se la presa di corrente è collegata

   • Verde: La spina di alimentazione è collegata e si trova in uno stato in cui l'alimentazione può essere fornita normalmente.

V2L terminato. Livello di carica definito raggiunto

A: V2L terminato. Livello di carica definito raggiunto

Quando il livello della batteria ad alta tensione ha raggiungo il valore limite di scarica impostato, V2L si interrompe e viene visualizzato l'allarme. Se si desidera utilizzare V2L in modo continuativo, impostare il limite di scaricamento a un valore inferiore al livello attuale della batteria.

Consumo di energia troppo alto. V2L annullato

A: Consumo di energia troppo alto. V2L annullato

Se si utilizza un elettrodomestico che supera la capacità massima di potenza che il veicolo può erogare, il funzionamento si interrompe e sarà visualizzato un messaggio di avviso. È bene assicurarsi che il consumo totale di energia degli elettrodomestici non superi la massima erogazione di potenza del V2L.

Condizioni per V2L non soddisfatte

A: Condizioni per V2L non soddisfatte

Se V2L si interrompe per uno dei seguenti motivi, sarà visualizzato un messaggio di avviso.

• Interruttore connettore V2L spento

• Il connettore V2L è surriscaldato

• Apertura dello sportello per la ricarica durante l'utilizzo della presa interna V2L

Accertarsi che non sussistano problemi con il connettore V2L e con la presa interna del veicolo.

AVVERTENZA

• Non toccare il connettore V2L del terminale del foro di carica del veicolo.

• Non mettere oggetti metallici sul connettore V2L o sul foro di carica. Ciò potrebbe causare scosse elettriche.

• Non toccare il connettore V2L, il foro di carica o la spina di alimentazione con le mani bagnate. Ciò potrebbe causare scosse elettriche. Assicurarsi di maneggiare sempre con le mani asciutte.

• Prima di eseguire il collegamento, verificare la presenza di sostanze estranee quali acqua o polvere sul connettore V2L, sul foro di carica o sulla spina di alimentazione. La presenza di sostanze estranee può innescare un incendio o causare scosse elettriche.

• Non modificare o smontare il connettore V2L Sussiste il pericolo di incendio, scosse elettriche o lesioni.

• Quando la spina di alimentazione è collegata o scollegata al cavo V2L, il coperchio del connettore V2L è aperto o chiuso e fare attenzione a non graffiarsi la mano.

• Non eseguire la carica nelle seguenti condizioni. Si possono verificare incidenti.

  • Il connettore V2L, il foro di carica, la spina di alimentazione o il cavo sono danneggiati, corrosi o arrugginiti.

  • Gli elementi della connessione sono allentati.

• Non farne uso se la guaina dei cavi per elettrodomestici è danneggiata o rotta. Sussiste il pericolo di incendio, scosse elettriche o lesioni.

• Non usare mai elettrodomestici con riscaldamento come ferro da stiro, macchinette da caffè o tostapane. Può innescare un incendio e causare lesioni.

ATTENZIONE

• Leggere attentamente il manuale per evitare incidenti.

• La modalità di scarica V2L si blocca in automatico in caso di surriscaldamento. (Quando la modalità di scarica è bloccata, controllare se il connettore V2L, la presa sono sporchi, consumati, corrosi o rotti o se la capacità degli elettrodomestici è superiore a 16 A. Si può riutilizzare se la temperatura scende al livello corretto, dopo essere stata lasciata incustodita. Utilizzare elettrodomestici adeguati.)

• Non modificare o smontare il connettore V2L fornito in dotazione. Il guasto causato dalla modifica o dallo smontaggio non è coperto da garanzia.

• Non far cadere il connettore V2L o esporlo a urti importanti.

• Non sistemare alcun oggetto sul connettore V2L.

• Assicurarsi di scollegare il connettore V2L dal veicolo quando si finisce di usare il V2L.

• Quando la carica della batteria ad alta tensione raggiunge il limite di scaricamento impostato (%), si interrompe il funzionamento e viene visualizzato un messaggio di avvertimento sul quadro strumenti. Nel caso in cui si desideri il funzionamento del V2L, impostare il limite di scaricamento (%) al di sotto della carica attuale della batteria.

• Quando si usano diversi prodotti elettrici, è bene utilizzarli al di sotto della capacità massima di corrente che può essere fornita dal veicolo.

• Se si utilizza un elettrodomestico che supera la capacità massima di potenza che il veicolo può fornire, il funzionamento si interrompe e un messaggio di avviso viene visualizzato sul quadro strumenti. Assicurarsi che il consumo totale di energia dell’apparecchio elettrico che usate non superi la capacità massima di potenza del V2L.

• È possibile che alcuni prodotti elettrici non funzionino normalmente sebbene il prodotto abbia un consumo di energia inferiore alla capacità massima di energia fornita dal veicolo.

  • Prodotti elettrici che richiedono una tensione elevata durante il funzionamento iniziale.

  • Dispositivi di misurazione in cui occorre elaborare dati precisi.

  • Prodotti elettrici sensibili agli invertitori di alimentazione di tipo CA. (Invertitore: un dispositivo che converte la corrente continua in corrente alternata)

• Non utilizzare prodotti ad alimentazione continua, come le apparecchiature mediche. Potrebbe verificarsi un'interruzione della stessa, a seconda delle condizioni del veicolo.

• Usare solo elettrodomestici inferiori a 16 Ampere.

• Inserire completamente la spina di alimentazione che deve soddisfare gli standard. L'uso di una spina usurata, corrose o rotte o non adeguate potrebbe causare malfunzionamenti.

• Usare la spina con messa a terra.

• Non usare elettrodomestici ad alto assorbimento di potenza quali condizionatori, lavatrici o asciugatrici.

• Non collegare elettrodomestici al cavo.

• In caso di vari dispositivi collegati a una presa di corrente, utilizzare solo prodotti provvisti di certificazione di sicurezza nazionale. In merito all'uso e alle precauzioni, fare riferimento al manuale del dispositivo. (Apparecchi elettrici, prese multiple, prolunghe, ecc.)

• In caso di dispositivi utilizzati all'aperto in un veicolo, utilizzare un prodotto dotato di una funzione impermeabile o in un ambiente impermeabile. Non usare in ambienti con pioggia o alta umidità. (Apparecchi elettrici, prese multiple, prolunghe, ecc.)

• Qualora sussista il rischio di fulmini, non utilizzare la funzione V2L all'esterno del veicolo.

• Non collegare più prese multiple portatili.

• Se il dispositivo elettronico non funziona anche quando l’indicatore verde è acceso, ricollegare la spina del dispositivo elettronico alla presa di corrente.

• Quando si usa una prolunga, se il cavo è attorcigliato o intrecciato può causare un cortocircuito. Accertarsi di usare il cavo senza attorcigliarlo.

• Quando si usa il connettore V2L esterno del veicolo, l'alimentazione arriva anche alla presa di corrente interna del veicolo. Scollegare gli apparecchi elettrici non utilizzati dalla presa di corrente interna.

• Quando si utilizza il V2L, la ventola di raffreddamento nel vano motore del veicolo può funzionare automaticamente anche se il veicolo è spento. Non mettere la mano vicino alla ventola di raffreddamento quando il V2L è in funzione.

NOTA

• Collegare il connettore V2L al foro di carica entro 60 secondi dall'apertura del coperchio per la carica. Per evitare furti dopo il collegamento, passa automaticamente ad un autoblocco rendendo impossibile separarlo.

• Quando si usa il V2L, annullare l'impostazione programmata dell'aria condizionata. Il V2L potrebbe non essere disponibile per il funzionamento se è stata attivata la climatizzazione programmata.

• La modalità di scaricamento del V2L si spegne se il veicolo viene spento utilizzando la V2L interna.

• Aprendo la porta di ricarica o collegando il connettore V2L all'ingresso di ricarica, la modalità di scaricamento V2L si interrompe. Se si desidera utilizzare contemporaneamente il V2L interno ed esterno, collegare il connettore V2L all'ingresso di carica e poi utilizzare il V2L interno.
