Funzionamento

Portare su OFF il veicolo e tutti gli altri interruttori.

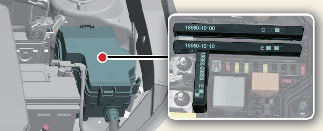

Togliere il coperchio della scatola fusibili premendo la linguetta e sollevandolo.

Quando il fusibile a baionetta non è collegato, rimuoverlo utilizzando la clip (1) appositamente disegnata per il cambio dei fusibili e situata nella scatola fusibili nel vano motore. Dopo la rimozione, inserire correttamente un fusibile di pari carica.
Controllare il fusibile rimosso; sostituirlo se è bruciato. Per rimuovere o inserire il fusibile, usare l'estrattore per fusibili che si trova nel pannello fusibili vano motore.
Inserire il nuovo fusibile dello stesso valore e sincerarsi che sia saldamente alloggiato negli agganci. Se risulta lasco dopo il montaggio, consultare un'officina professionale. Kia consiglia di recarsi presso un concessionario/centro di assistenza partner autorizzato Kia.

Spegnere il veicolo.

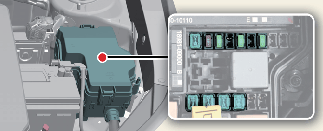

Togliere il coperchio della scatola fusibili premendo la linguetta e sollevandolo.
Scollegare il terminale (-) della batteria.
Rimuovere i dadi indicati nella figura sopra.
Sostituire il fusibile con uno nuovo dello stesso amperaggio.
Reinstallare in ordine inverso rispetto alla rimozione.
Se risulta lasco dopo il montaggio, consultare un'officina professionale. Kia consiglia di recarsi presso un concessionario/centro di assistenza partner autorizzato Kia.

Portare su OFF il veicolo e tutti gli altri interruttori.

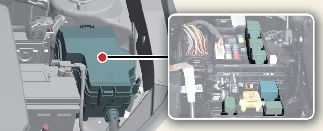

Togliere il coperchio della scatola fusibili premendo la linguetta e sollevandolo.
Sostituire il relè con uno nuovo dello stesso amperaggio.
Reinstallare in ordine inverso rispetto alla rimozione.
Se risulta lasco dopo il montaggio, consultare un'officina professionale. Kia consiglia di recarsi presso un concessionario/centro di assistenza partner autorizzato Kia.

ATTENZIONE

Dopo aver controllato la scatola fusibili nel vano motore, installare saldamente il coperchio fino allo scatto di conferma. Se ciò non dovesse essere fatto, potrebbero verificarsi guasti elettrici causati dal contatto con l'acqua.
Controllare visivamente il tappo della batteria per verificarne la chiusura. Qualora non fosse adeguatamente serrato, il sistema elettrico potrebbe venire danneggiato a causa dell'ingresso di umidità nel sistema.

NOTA

Il sistema elettronico potrebbe non funzionare correttamente anche qualora i fusibili del vano motore e della scatola fusibili interna non siano scollegati. In tal caso, la causa del problema potrebbe risiedere nel mancato collegamento del fusibile principale (tipo BFT) situato all'interno del cappuccio del terminale positivo (+) della batteria. Poiché la struttura del fusibile principale è più complessa di quella degli altri componenti, rivolgersi a un'officina specializzata. Kia consiglia di rivolgersi a il concessionario/centro di assistenza partner autorizzato Kia più vicino.
Se il fusibile multifunzione è bruciato, consultare un'officina professionale. Kia consiglia di recarsi presso un concessionario/centro di assistenza partner autorizzato Kia.
