1. Codice e spina (set di codici)

2. Scatola di comando

3. Cavo e connettore di ricarica

La carica portatile può essere usata quando non c'è disponibilità di un carica CA o CC, usando l'elettricità domestica.

* A seconda della vostra regione, questo cavo potrebbe non essere in dotazione al vostro veicolo.

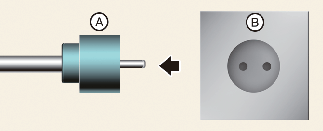

• A: Spina

• B: Uscita elettrica

1. Verifichi la corrente nominale della presa elettrica prima di collegare la spina alla presa.

2. Collegare la spina ad un'uscita elettrica domestica.

3. Controllare la finestra di visualizzazione sulla scatola di comando.

4. Premere il pulsante (1) sul retro della scatola di comando da 2 a 8 secondi per regolare il livello di carica (Fare riferimento alla tipologia di cavo di carica e agli esempi per l'impostazione della corrente di carica).



5. Il livello di carica sulla finestra della scatola di comando cambia ad ogni pressione del pulsante (1).

6. Nell'impostare la corrente di carica, avviare la carica in base alla procedura del caricatore portatile

1. Collegare la spina ad un'uscita elettrica domestica.



   • A: Spina

   • B: Uscita elettrica

2. Controllare sulla scatola di comando se appare l'indicatore luminoso di alimentazione (verde).



3. Premere il pedale del freno e azionare il freno di stazionamento.

4. Commutare su OFF tutti gli interruttori, portare il cambio in P (Parcheggio) e spegnere il veicolo. Se la ricarica viene avviata con la marcia non in P (Parcheggio), il veicolo cambierà automaticamente la marcia in P (Parcheggio) per avviare la ricarica.

5. Apertura della porta di ricarica.

   Per maggiori dettagli, fare riferimento a Maggiori dettagli.

6. Aprire le protezioni del connettore e della spina di ricarica. Verificare se sono presenti materiali esterni o polvere.

7. Afferrare l'impugnatura del connettore di ricarica e collegarlo all'ingresso di ricarica del veicolo. Premere fino in fondo il connettore. Se il connettore di ricarica e il terminale di carica non sono collegati in modo appropriato, ciò potrebbe causare un incendio.

8. La carica inizia automaticamente (appare l'indicatore luminoso di carica).



9. Controllare se l’indicatore luminoso di ricarica () di carica della batteria ad alta tensione nel quadro strumenti è acceso. La carica non viene eseguita se l’indicatore luminoso di ricarica () è spento. Se il connettore di ricarica non è collegato correttamente, ricollegare il cavo di carica per eseguire nuovamente la carica.



10. Una volta che la carica si è avviata, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto.



    A: Tempo di carica rimanente

    Anche aprendo la portiera lato sedile del conducente mentre la carica è in corso, il tempo di carica stimato viene visualizzato sul quadro strumenti per circa 1 minuto. Quando si imposta la carica programmata o il condizionatore aria/riscaldatore programmato, il tempo di carica stimato viene visualizzato come "--".

Quando si carica la batteria ad alta tensione, il livello di carica può essere controllato dall'esterno del veicolo.

Per maggiori dettagli, fare riferimento a Maggiori dettagli.

• Il connettore di ricarica è collegato al veicolo (POWER verde ACCESO)

• Spina collegata a una presa elettrica (POWER verde ON)

1. Tenere il connettore di ricarica per la maniglia ed estrarlo.



2. Assicurarsi di chiudere completamente la porta di ricarica.

3. Scollegare la spina dall'uscita elettrica domestica. Non tirare il cavo quando si scollega la spina.



   A: Spina

   B: Uscita elettrica

4. Chiudere le protezioni del connettore e della presa di carica per evitare che penetrino corpi estranei.

5. Se si usa il connettore di ricarica individuale, conservarlo nel vano per i cavi.

• Utilizzare il caricatore portatile certificato da un concessionario/partner di assistenza autorizzato Kia.

• Non tentare di riparare, smontare o regolare il caricatore portatile.

• Non usare un cavo di prolunga o un adattatore.

• Se si verifica un guasto, interrompa immediatamente l'uso del caricabatterie portatile.

• Non toccare spina e connettore di ricarica con le mani bagnate.

• Non toccare la parte terminale del connettore di ricarica CA e l'ingresso di ricarica CA del veicolo.

• Non collegare il connettore di ricarica a tensioni non conformi alle normative.

• Non usare il caricatore portatile se è usurato o esposto o presenta danni di qualsiasi natura.

• Se scatola ICCB e connettore di ricarica CA sono danneggiati o incrinati, o i conduttori sono comunque esposti, non usare il caricatore portatile.

• Tenere il caricatore portatile lontano dalla portata dei bambini.

• Tenere la scatola di comando lontana dall'acqua.

• Tenere il normale connettore di ricarica o la spina esenti da corpi estranei.

• Non calpestare il cavo o il filo elettrico. Non tirare, torcere o piegare il cavo o il filo elettrico.

• Non eseguire la carica in presenza di lampi.

• Non lasciar cadere la scatola di comando e non appoggiare oggetti pesanti su di essa.

• Non posizionare alcun oggetto che possa generare alte temperature accanto al caricatore mentre si esegue la carica.

• La messa in carica utilizzando una presa elettrica domestica danneggiata o usurata può provocare una scossa elettrica. In caso di dubbi sulle condizioni della presa elettrica domestica, rivolgersi a un elettricista e caricare nuovamente.

• Se l'uscita elettrica domestica o altri componenti risultano surriscaldati o in caso di odore di bruciato, scollegare immediatamente il caricatore portatile.
