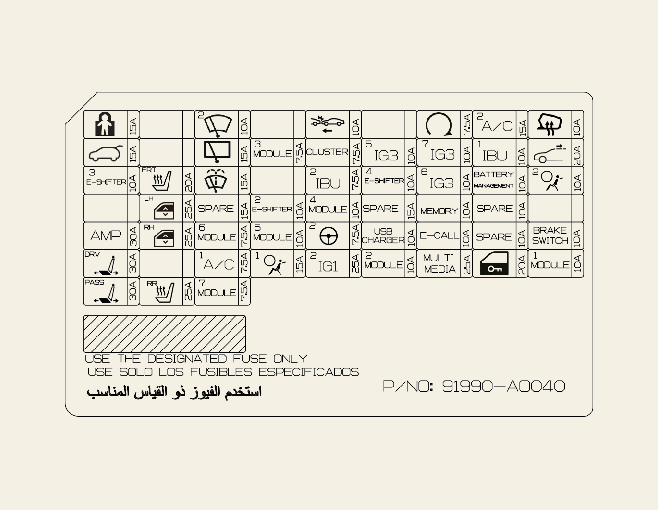

CHILD LOCK

Relè blocco bambini, relè sblocco bambini

MODULE 7

Unità di controllo dei sedili anteriori, riscaldatore dei sedili posteriori, invertitore CA

E-SHIFTER 2

Commutatore ATM elettronica (cambio automatico)

MEMORY

HUD, Lampadina d’atmosfera, Unità A/CON, quadro strumenti

IG3 5

V2L

IG3 6

BMS

IG3 7

Unità A/CON, Unità principale Audio/AVN, quadro strumenti, CDM, Sensore PM

FRONT WIPER 2

Motore dei tergicristalli anteriore

REAR WIPER

Relè tergicristallo posteriore, motore tergicristallo posteriore

MDPS 2

Unità MDPS (Servosterzo a motore)

* MDPS è lo stesso come EPS (Servosterzo elettrico).

IG1 2

Blocco giunzione vano motore (FUSIBILE BLOCCO PCB - IEB4, ECU3, DCT3, EWP3)

FCA

Radar anteriore

START

VCU, IBU (unità centralina carrozzeria integrata)

HEATED MIRROR

Unità specchietto esterno conducente/passeggero

TAILGATE OPEN

Serratura portellone

MODULE3

Interruttore malfunzionamento, IBU (unità centraline carrozzeria integrata), interruttore spia arresto, modulo portiera lato conducente

CLUSTER

Display a sovrimpressione, Quadro strumenti

IAU

Maniglia esterna sportello conducente/passeggero

S/HEATER FRT

Centralina ventilazione aria anteriore, Modulo riscaldatore sedile anteriore

WASHER

Interruttore multifunzione

IBU2

IBU (unità centralina carrozzeria integrata)

BATTERY MANAGEMENT

BMU

AIR BAG2

Centralina del sistema di sicurezza passiva supplementare (SRS)

SUNROOF1

Motore del tettuccio apribile

P/WINDOW LH

Centralina alzacristalli elettrico di sicurezza conducente (LDH), centralina alzacristalli elettrico di sicurezza passeggero (RHD), interruttore alzacristalli elettrico posteriore SX

E-SHIFTER 3

Commutatore ATM elettronica (cambio automatico)

MODULE4

Radar angolare anteriore/posteriore sinistro/destro, inverter anteriore/posteriore, unità ADAS (guida), unità VESS (Virtual Engine Sound System), sensore anteriore, telecamera frontale, unità ADAS (Parcheggio), interruttore del coperchio superiore del cruscotto

USB CHARGER

Caricabatterie USB sedile conducente/passeggero, caricabatterie USB consolle anteriore n. 1/n. 2

A/C2

Centralina A/C, valvola alta pressione, blocco di giunzione P/R valvola refrigeranti n. 1/n. 2, blocco di giunzione P/R (relè ventola), Refrigeratore BSA n. 1, valvola liquido refrigerante A/C

AMP

Amplificatore (AMP)

P/WINDOW RH

Centralina Alzacristalli Elettrico di Sicurezza Passeggero (LDH), Centralina Alzacristalli Elettrico di Sicurezza Conducente (RHD), Interruttore Alzacristalli Elettrico Posteriore DX

MODULE 6

IBU (unità centralina carrozzeria integrata)

MODULE 5

Connettore collegamento dati, Retrovisore elettrocromatico, Unità E-CALL, ADP, Centralina Audio/Video e navigatore, Interruttore crash pad, Lampadina faro SX/DX, AMP (amplificatore), Caricabatterie wireless per smartphone, Centralina sedile elettrico conducente/passeggero, Centralina ventilazione aria anteriore sedile, Centralina riscaldatore sedile anteriore, Centralina riscaldatore sedile posteriore, Interruttore a pavimento Consolle, Centralina dispositivo livellamento automatico dei fari, Centralina IFS (sistema di illuminazione anteriore intelligente)

E-CALL

E-CALL Unit

IBU 1

IBU (unità centralina carrozzeria integrata)

BRAKE SWITCH

Interruttore luci stop, IBU (unità centralina carrozzeria integrata)

P/SEAT DRV

Interruttore sedile elettrico di guida, centralina sedile elettrico conducente con IMS (sistema di memoria integrato)

A/C1

Centralina A/C

AIR BAG 1

Centralina del sistema di sicurezza passiva supplementare (SRS)

MODULE 2

AMP (amplificatore), ADP, Blocco di giunzione P/E (relè presa di corrente), IBU (Unità centralina carrozzeria integrata), Unità E-CALL, Unità ADAS, Tastiera A/V e navigazione, Centralina Audio/Video e navigazione

MULTIMEDIA

Centralina A/V e navigatore

DOOR LOCK

Relè serratura portiere, relè sblocco portiere, relè blocco di sicurezza

MODULE 1

Interruttore luci di emergenza, interruttore multifunzione, connettore collegamento dati, sensore pioggia, sirena UIP, sensore UIP, unità PTG, centralina portiera conducente, unità specchietto esterno conducente/passeggero

P/SEAT PASS

Interruttore sedile elettrico passeggero, modulo sedile elettrico passeggero

S/HEATER RR

Centralina riscaldatore sedile posteriore

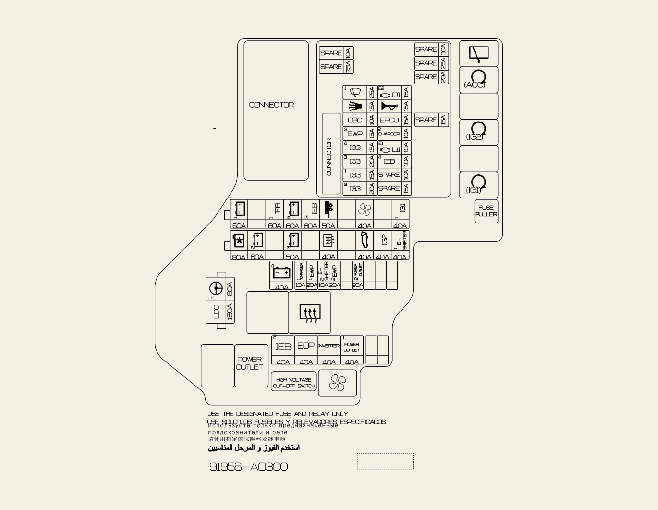

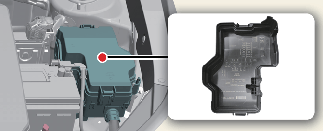

MULTI FUSE-1

LDC

Fusibile (IEM, EOP, Inverter, presa di corrente)

MDPS1

Unità MDPS

* MDPS è lo stesso come EPS (Servosterzo elettrico).

MULTI FUSE-3

B+5

Blocco PCB (Relè principale IG3, Fusibile: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

IG1 1

(FUSE -MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2)

B+1

Scatola di giunzione ICU (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

Unità IEB

IEB 3

Unità IEB

IG1

Unità connettore rimorchio

BLOWER

Blocco di giunzione vano motore (relè ventola)

MULTI FUSE-2

C/FAN

Motorino ventola di raffreddamento

RR HTD

Blocco di giunzione P/R (Rear Heated Relay)

B+2

Cassetta di giunzione ICU (IPS)

B+3

ICU JUNCTION BLOCK (FUSE - CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

POWER TAILGATE

Unità portellone elettrico

IG2

ICU JUNCTION BLOCK (FUSE - WASHER, A/C, MODULE6, MODULE7, WIPER RR)

E-SHIFTER 1

SCU

FUSE

B+4

Cassetta di giunzione ICU (Relè di blocco del carico a lungo termine, fusibile: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

IEB 2

Unità IEB

CHARGER 1

CDM

EWP1

Pompa acqua elettronica n. 1

EWP2

Pompa acqua elettronica n. 2

P/OUTLET1

Power Outlet Relay

INVERTER

Pompa elettronica posteriore dell’olio

EOP

Pompa elettronica anteriore dell’olio

E-SHIFTER2

E-Shifter Relay, SCU, commutatore ATM elettronico

P/OUTLET2

Presa di alimentazione anteriore

WIPER1

Blocco PCB (Scheda a circuito stampato) (Relè principale tergicristallo)

EPCU

Invertitore anteriore

B/ALARM

Blocco PCB (Scheda a circuito stampato) Blocco (Relè principale avvisatore acustico)

HORN

Blocco PCB (Scheda a circuito stampato) (Relè avvisatore acustico)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Invertitore, VCU

IG3 3

Pompa acqua elettronica

EPCU

Invertitore

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, ventola di raffreddamento

IEB 4

Unità IEB

CHARGER 2

Charger Lock, Unlock Relay

IG3 2

3 VIE V/V, EOP, ICU (FUSIBILE IG3)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
