Système de détection des occupants (ODS)

Votre véhicule est équipé d'un système de détection des occupants (ODS) dans le siège du passager avant.

L'ODS est conçu pour détecter la présence d'un passager avant correctement assis et déterminer si le coussin gonflable frontal du passager doit être activé (peut se gonfler) ou non. Seul le coussin gonflable frontal du passager avant est commandé par l'ODS.

Ne rien poser en face du témoin « » de coussin gonflable du passager.

Principaux composants de l'ODS

Un dispositif de détection est situé dans le coussin du siège du passager avant.
Un système électronique détermine si les systèmes de coussin gonflable passager doivent être activés ou désactivés.

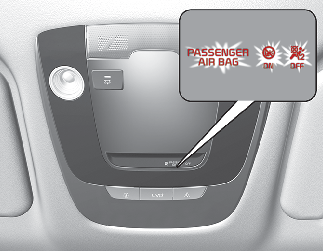

Un voyant situé sur la console au pavillon qui éclaire les mots PASSENGER AIR BAG ""indique que le système de coussin gonflable du passager avant est désactivé.
Le témoin d'avertissement de coussin gonflable de la console aérienne est interconnecté avec l'ODS.

Si le siège du passager avant est occupé par une personne que le système juge de taille appropriée et qu'elle s'assoit correctement (assise droite avec le dossier du siège en position relevée, au centre du coussin du siège avec sa ceinture de sécurité, les jambes confortablement tendues et les pieds au sol), le témoin PASSENGER AIR BAG "" s'éteint et le coussin gonflable du passager avant peut, si nécessaire, se déployer en cas de collision frontale.

Vous trouverez le PASSENGER AIR BAG ""indicateur sur la console de pavillon. Ce système détecte les conditions 1~4 du tableau suivant et active ou désactive le coussin gonflable du passager avant en fonction de ces conditions.

Assurez-vous toujours que vous et tous les occupants du véhicule êtes assis et attachés correctement (assis le dos droit avec le siège en position relevée, au centre du coussin de siège, les jambes de la personne confortablement allongées, les pieds sur le sol et portant la ceinture de sécurité correctement) pour la protection la plus efficace par le coussin gonflable et la ceinture de sécurité.

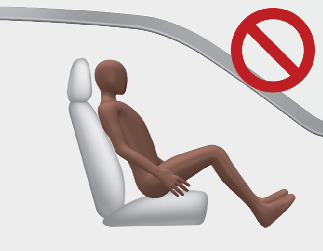

L'ODS peut ne pas fonctionner correctement si le passager effectue une action qui peut rendre le système de détection défaillant. Cela comprend :

Une position incorrecte (non redressée).
Le fait de s'appuyer contre la porte ou la console centrale.
Le fait de s'asseoir sur le côté ou sur l'avant du siège.
Le fait de poser les jambes sur le tableau de bord ou à d'autres endroits qui réduisent le poids du passager sur le siège avant.
Le fait de ne pas mettre correctement sa ceinture de sécurité.
Inclinaison du dossier de siège.

États et fonctionnement de l'ODS du passager avant

État détecté par le système de classification des occupants	Voyant/voyant d'avertissement		Dispositifs
État détecté par le système de classification des occupants	Voyant « PASSENGER AIR BAG OFF »	Voyant d'avertissement de SRS	Coussin gonflable de passager avant
1. Adulte^*1	Éteint	Éteint	Activé
2. Système de retenue pour enfant (CRS) avec un enfant de moins de 12 mois^2^3^*4	Allumé	Éteint	Désactivé
3. Libre	Allumé	Éteint	Désactivé
4. Dysfonctionnement dans le système	Éteint	Allumé	Activé

*1. Le système considère une personne de taille adulte comme un adulte. Lorsqu'un adulte plus petit est assis sur le siège du passager avant, le système peut le reconnaître comme un enfant en fonction de son physique et de sa posture.

*2. Ne pas laisser des enfants voyager sur le siège du passager avant. Lorsqu'un enfant plus grand qui a dépassé la taille d'un CRS est assis sur le siège du passager avant, le système peut le reconnaître comme un adulte selon son physique ou sa position assise.

*3. Ne jamais installer un CRS sur le siège du passager avant.

*4. Le témoin PASSENGER AIR BAG « » peut s'allumer ou s'éteindre lorsqu'un enfant de 12 mois à 12 ans (avec ou sans CRS) est assis sur le siège du passager avant. Il s'agit d'une condition normale.

AVERTISSEMENT

Ne pas installer de siège de sécurité enfant sur le siège du passager lorsque ce dernier est détrempé par tout type de liquide.
Ne pas modifier ni transformer le système de détection des occupants (ODS). Cela pourrait endommager le système et l'empêcher de fonctionner correctement en cas de collision.

REMARQUE

Ne pas utiliser de coussins recouvrant la totalité de la surface du siège ou de systèmes de chauffage de siège passager disponibles en après-vente.
Après tout nettoyage intérieur du véhicule à la vapeur ou à l'aide d'un détergent, le siège doit être soigneusement séché. Vérifier ensuite le fonctionnement normal du témoin PASSENGER AIR BAG « OFF » (coussin gonflable passager désactivé) et des témoins des coussins gonflables.
Tout entretien concernant le siège du passager et le système ODS doit être effectué chez un concessionnaire agréé Kia.
Après la dépose ou la repose du siège passager pour une réparation, vérifier le bon fonctionnement du témoin PASSENGER AIR BAG (coussin gonflable passager) « » et des témoins de coussin gonflable avec le siège passager occupé ou inoccupé.

REMARQUE

Lorsque le symbole PASSENGER AIR BAG « » (coussin gonflable du passager) s'allume, le système de coussins gonflables du passager ne fonctionne pas. Le système de coussins gonflables des passagers fonctionne au besoin si le symbole n'est pas allumé.

REMARQUE

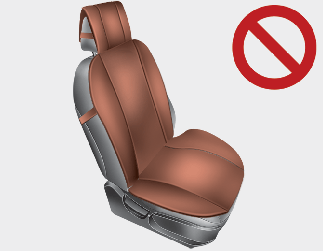

Ne pas modifier ni remplacer le siège du passager avant. Ne rien poser ni fixer sur le siège du passager avant, comme une couverture, une housse de siège avant ou un chauffe-siège d'après-vente sur le siège du passager avant. Cela peut nuire au système de détection des occupants.

AVERTISSEMENT

Système de détection d’occupant

Un montage dans une position incorrecte affecte le système de détection des occupants et peut entraîner la désactivation du coussin gonflable du passager avant. Il est important que le conducteur informe le passager des instructions d'assise correcte contenues dans ce manuel.

Ne pas placer de charge lourde dans la poche du dossier de siège du passager avant ou sur le siège du passager avant.
Ne pas poser les pieds sur le dossier du siège du passager avant.
Ne jamais s'asseoir avec les hanches décalées vers l'avant du siège.
Ne jamais incliner excessivement le dossier du siège du passager avant.
Ne jamais poser les pieds sur la planche de bord.
Ne jamais s'appuyer contre la porte ou la console centrale.
Ne jamais s'asseoir sur un côté du siège du passager avant.
Ne pas utiliser d'accessoires de siège auto tels que des couvertures épaisses et des coussins qui recouvrent la surface du siège auto.
Ne pas s'asseoir sur le siège passager avec des vêtements trop épais comme des vêtements de ski et un protecteur de hanche.
Ne pas placer d'appareils électroniques comme un ordinateur portable, lecteur DVD ou des matériaux conducteurs tels que des bouteilles d'eau sur le siège des passagers.
Ne pas utiliser des appareils électroniques tels que des ordinateurs portables et des radios satellites qui utilisent des chargeurs à onduleur.
Siège de passager mouillé :

Ne pas renverser de liquide sur le siège passager. Tout liquide renversé sur le siège passager peut causer l'activation ou un dysfonctionnement du témoin de coussin gonflable. En cas de renversement de liquide sur le siège passager, veiller à sécher ce dernier parfaitement avant de reprendre la route.

Position correcte

Lorsqu'un adulte est assis sur le siège du passager avant, si l'indicateur PASSENGER AIR BAG « » est allumé, mettre le bouton ENGINE START/STOP en position OFF et demander au passager de s'asseoir correctement (dos bien droit, avec le dossier du siège relevé en position verticale, bien au centre du coussin du siège, sa ceinture bouclée, ses jambes allongées confortablement et ses pieds au sol). Redémarrer le véhicule et demander à la personne de rester dans cette position. Ceci permet au système de détecter la personne et d'activer le coussin gonflable du passager.

Si le témoin PASSENGER AIR BAG « » reste allumé, demander au passager de passer sur le siège arrière.

AVERTISSEMENT

Témoin PASSENGER AIR BAG « »

Ne pas laisser un passager adulte prendre place sur le siège avant lorsque le témoin PASSENGER AIR BAG « » est allumé, car le coussin gonflable ne se déploiera pas en cas d'accident. Le conducteur doit demander au passager de se repositionner sur le siège. Si vous ne vous positionnez pas correctement, le coussin gonflable risque de se désactiver et ne pas se déployer en cas de collision. Si le témoin PASSENGER AIR BAG « » reste allumé après que le passager se soit repositionné correctement et que la voiture ait redémarré, il est recommandé que le passager se déplace vers le siège arrière parce que le coussin gonflable frontal du passager ne se déploiera pas.

REMARQUE

L'indicateur « PASSENGER AIR BAG » (coussin gonflable du passager) ne s'allume pas si le siège du passager avant est occupé, le détecteur de passager avant prendra quelques minutes de plus pour classifier le passager avant. Il en sera de même si le commutateur ENGINE START/STOP (démarrage/arrêt du moteur) est placé à la position ON seulement 3 minutes environ après avoir été placé à la position OFF.

Même si votre véhicule est équipé du système de détection des occupants, n'installez jamais un système de retenue pour enfant sur le siège du passager avant. Un coussin gonflable qui se déploie peut heurter violemment un enfant et causer des blessures graves ou la mort.

Tout enfant âgé de 13 ans et moins doit voyager sur le siège arrière. Les enfants trop grands pour les dispositifs de retenue pour enfants doivent utiliser les ceintures à trois points disponibles. Quel que soit le type d'accident, les enfants de tous âges sont plus en sécurité lorsqu'ils sont retenus sur le siège arrière.

Si l'ODS ne fonctionne pas correctement, le voyant d'avertissement de coussin gonflable du système de retenue supplémentaire (SRS) sur le tableau de bord s'allume parce que le coussin gonflable frontal du passager est relié à l'ODS. En cas de dysfonctionnement de l'ODS, le témoin PASSENGER AIRBAG « » ne s'allume pas. Dans ce cas, le coussin gonflable frontal du passager se gonfle lors d'une collision frontale, même en l'absence d'occupant sur le siège du passager avant.
